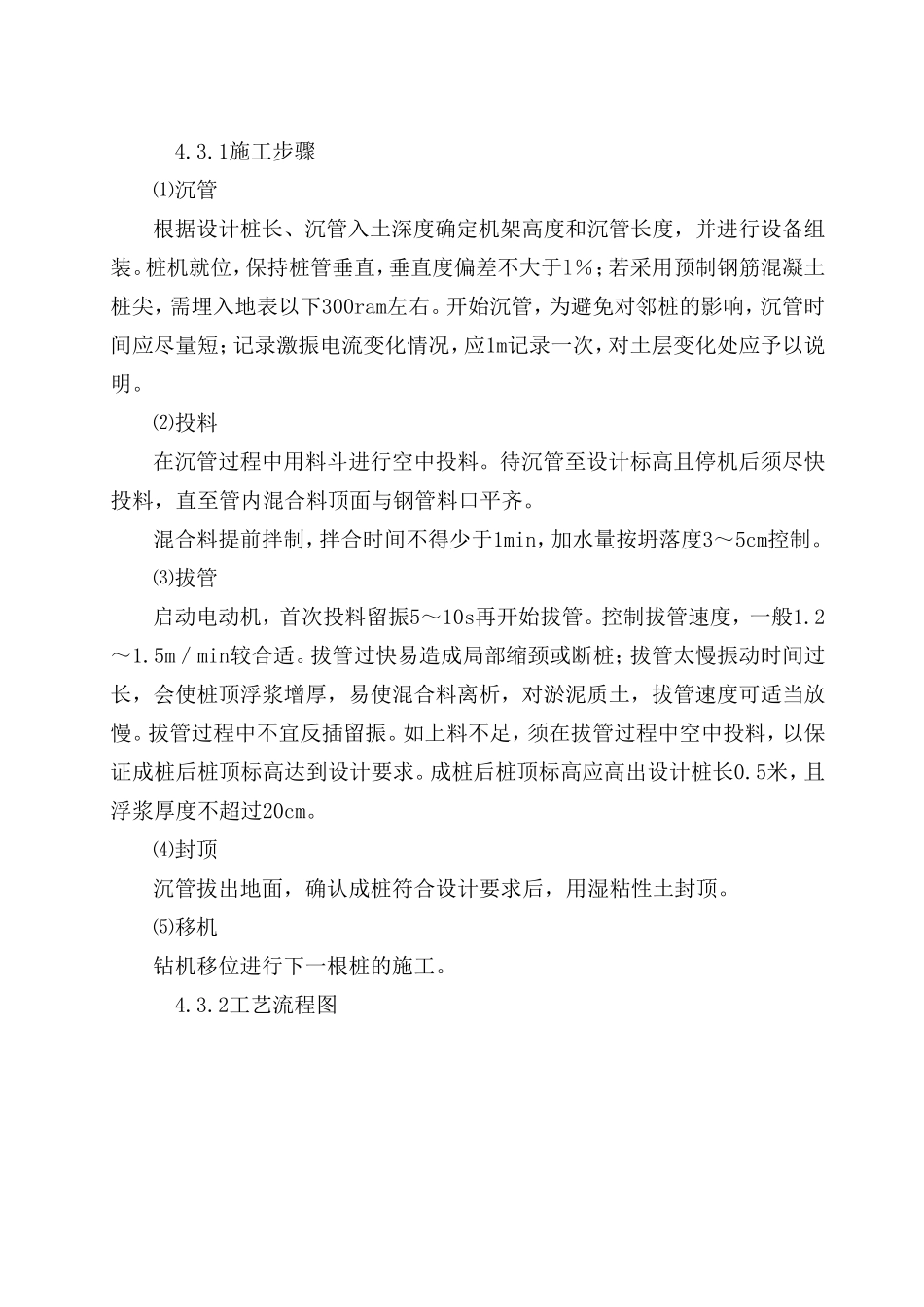

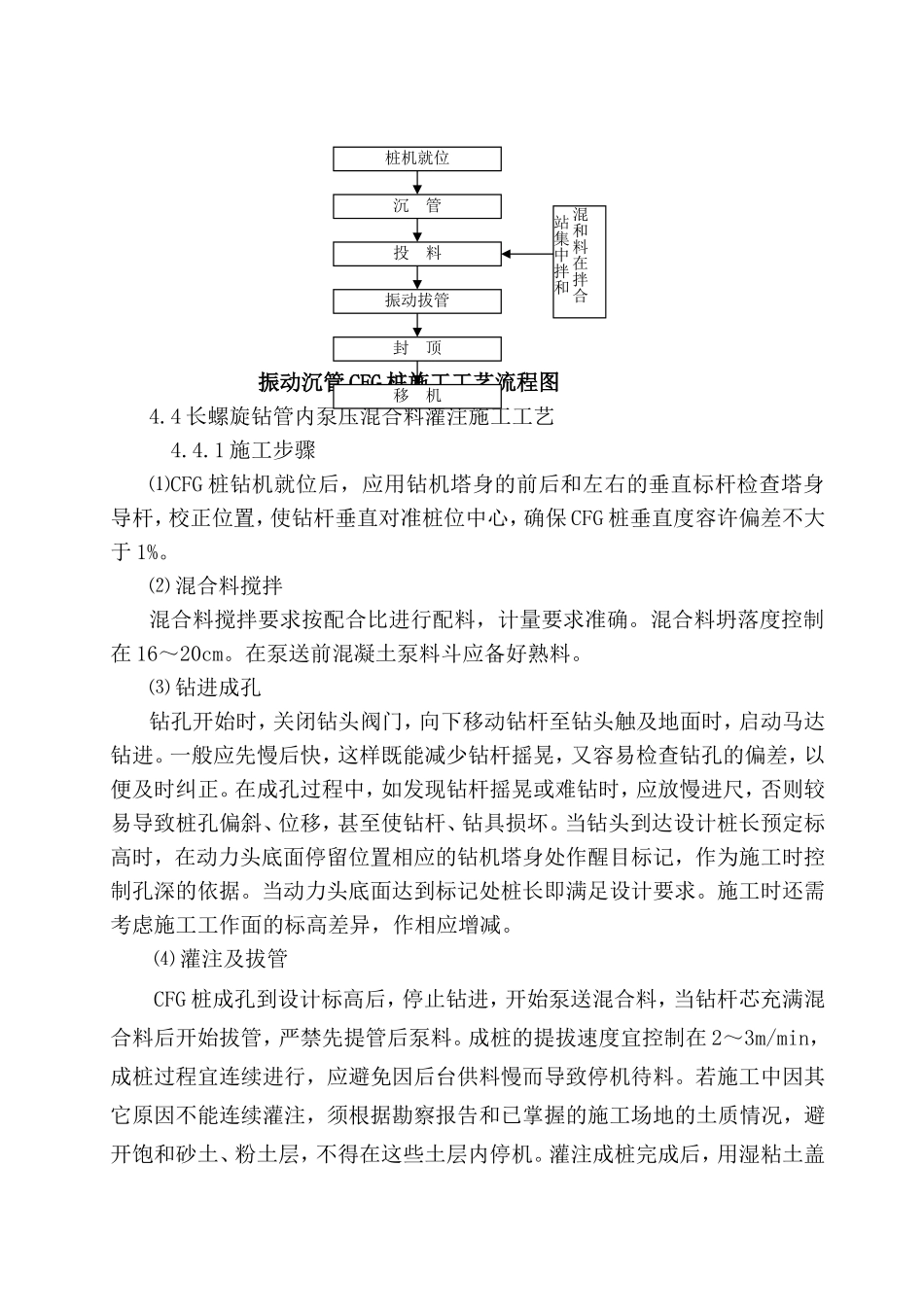

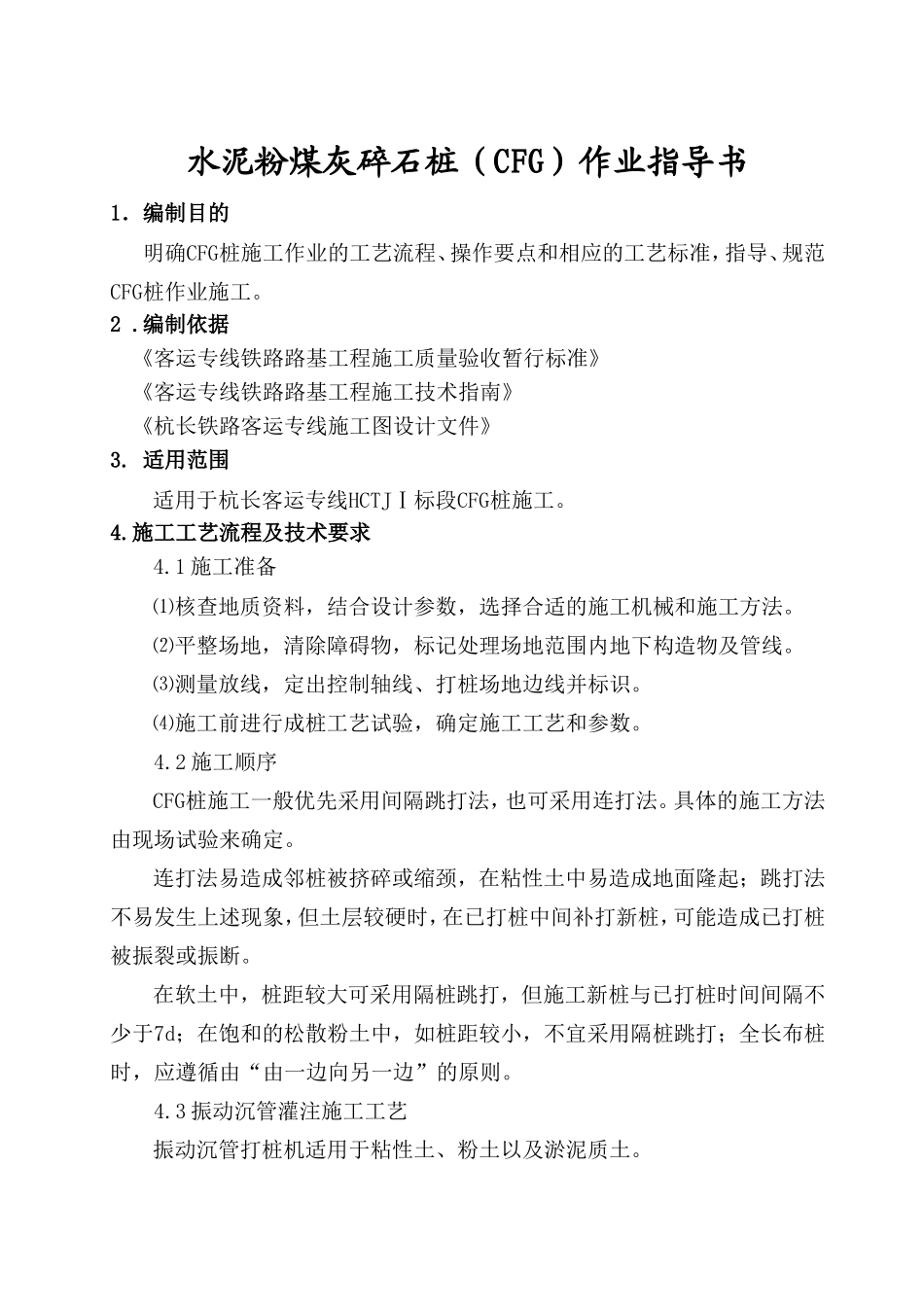

水泥粉煤灰碎石桩（CFG）作业指导书1．编制目的明确CFG桩施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范CFG桩作业施工。2.编制依据《客运专线铁路路基工程施工质量验收暂行标准》《客运专线铁路路基工程施工技术指南》《杭长铁路客运专线施工图设计文件》3.适用范围适用于杭长客运专线HCTJⅠ标段CFG桩施工。4.施工工艺流程及技术要求4.1施工准备⑴核查地质资料，结合设计参数，选择合适的施工机械和施工方法。⑵平整场地，清除障碍物，标记处理场地范围内地下构造物及管线。⑶测量放线，定出控制轴线、打桩场地边线并标识。⑷施工前进行成桩工艺试验，确定施工工艺和参数。4.2施工顺序CFG桩施工一般优先采用间隔跳打法，也可采用连打法。具体的施工方法由现场试验来确定。连打法易造成邻桩被挤碎或缩颈，在粘性土中易造成地面隆起；跳打法不易发生上述现象，但土层较硬时，在已打桩中间补打新桩，可能造成已打桩被振裂或振断。在软土中，桩距较大可采用隔桩跳打，但施工新桩与已打桩时间间隔不少于7d；在饱和的松散粉土中，如桩距较小，不宜采用隔桩跳打；全长布桩时，应遵循由“由一边向另一边”的原则。4.3振动沉管灌注施工工艺振动沉管打桩机适用于粘性土、粉土以及淤泥质土。4.3.1施工步骤⑴沉管根据设计桩长、沉管入土深度确定机架高度和沉管长度，并进行设备组装。桩机就位，保持桩管垂直，垂直度偏差不大于l％；若采用预制钢筋混凝土桩尖，需埋入地表以下300ram左右。开始沉管，为避免对邻桩的影响，沉管时间应尽量短；记录激振电流变化情况，应1m记录一次，对土层变化处应予以说明。⑵投料在沉管过程中用料斗进行空中投料。待沉管至设计标高且停机后须尽快投料，直至管内混合料顶面与钢管料口平齐。混合料提前拌制，拌合时间不得少于1min，加水量按坍落度3～5cm控制。⑶拔管启动电动机，首次投料留振5～10s再开始拔管。控制拔管速度，一般1.2～1.5m／min较合适。拔管过快易造成局部缩颈或断桩；拔管太慢振动时间过长，会使桩顶浮浆增厚，易使混合料离析，对淤泥质土，拔管速度可适当放慢。拔管过程中不宜反插留振。如上料不足，须在拔管过程中空中投料，以保证成桩后桩顶标高达到设计要求。成桩后桩顶标高应高出设计桩长0.5米，且浮浆厚度不超过20cm。⑷封顶沉管拔出地面，确认成桩符合设计要求后，用湿粘性土封顶。⑸移机钻机移位进行下一根桩的施工。4.3.2工艺流程图振动沉管CFG桩施工工艺流程图4.4长螺旋钻管内泵压混合料灌注施工工艺4.4.1施工步骤⑴CFG桩钻机就位后，应用钻机塔身的前后和左右的垂直标杆检查塔身导杆，校正位置，使钻杆垂直对准桩位中心，确保CFG桩垂直度容许偏差不大于1%。⑵混合料搅拌混合料搅拌要求按配合比进行配料，计量要求准确。混合料坍落度控制在16～20cm。在泵送前混凝土泵料斗应备好熟料。⑶钻进成孔钻孔开始时，关闭钻头阀门，向下移动钻杆至钻头触及地面时，启动马达钻进。一般应先慢后快，这样既能减少钻杆摇晃，又容易检查钻孔的偏差，以便及时纠正。在成孔过程中，如发现钻杆摇晃或难钻时，应放慢进尺，否则较易导致桩孔偏斜、位移，甚至使钻杆、钻具损坏。当钻头到达设计桩长预定标高时，在动力头底面停留位置相应的钻机塔身处作醒目标记，作为施工时控制孔深的依据。当动力头底面达到标记处桩长即满足设计要求。施工时还需考虑施工工作面的标高差异，作相应增减。⑷灌注及拔管CFG桩成孔到设计标高后，停止钻进，开始泵送混合料，当钻杆芯充满混合料后开始拔管，严禁先提管后泵料。成桩的提拔速度宜控制在2～3m/min，成桩过程宜连续进行，应避免因后台供料慢而导致停机待料。若施工中因其它原因不能连续灌注，须根据勘察报告和已掌握的施工场地的土质情况，避开饱和砂土、粉土层，不得在这些土层内停机。灌注成桩完成后，用湿粘土盖桩机就位沉管投料振动拔管封顶移机混和料在拌合站集中拌和好桩头，进行保护。施工中每根桩的投料量不得少于设计灌注量。⑸移机当上一根桩施工完毕后，钻机移位，进行下一根桩的施工。施工时由于CFG桩的土较多，经常将临近的桩位覆盖，有时还会因钻机支撑时支撑脚压在桩位旁使原标定的桩位...
