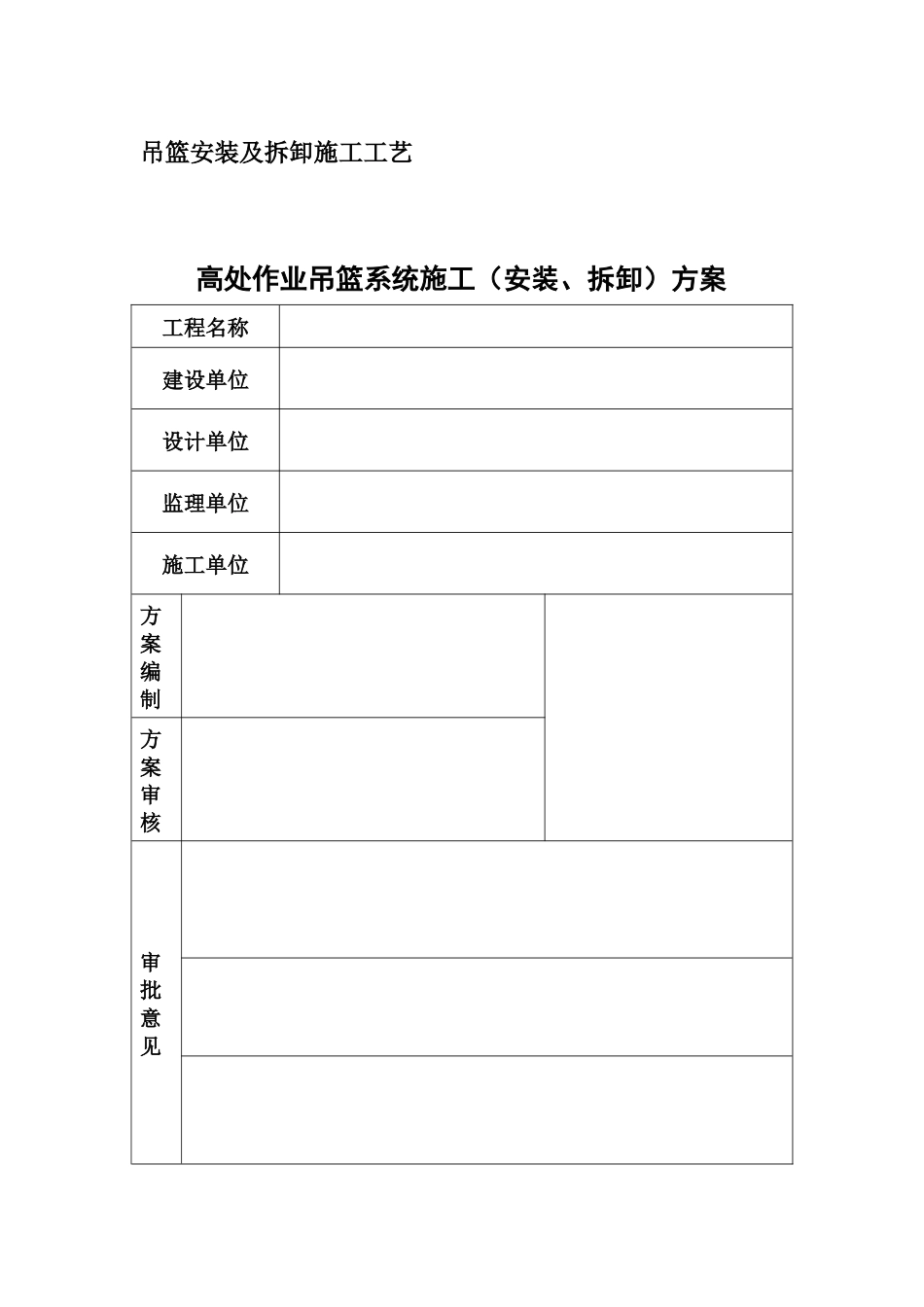

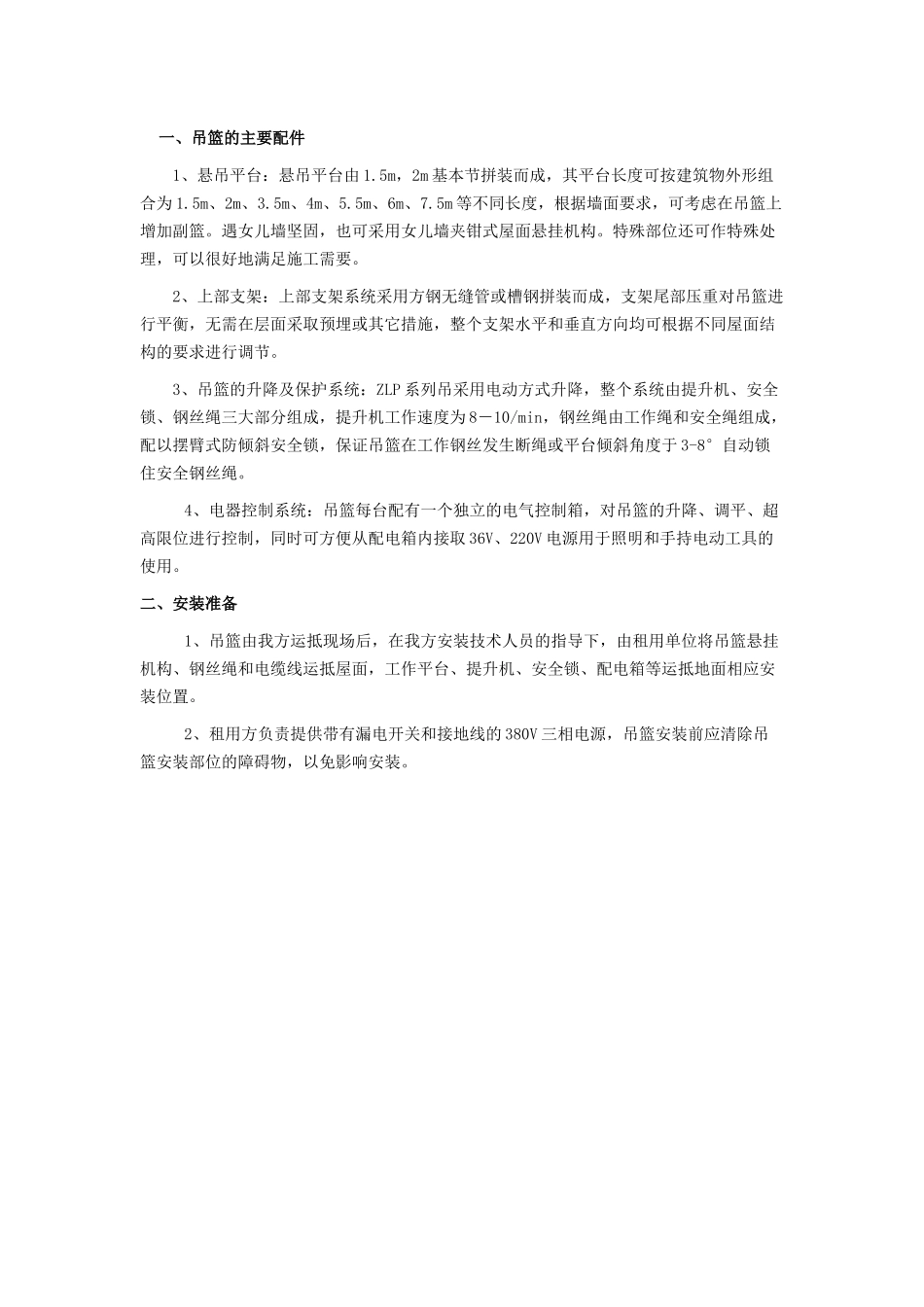

吊篮安装及拆卸施工工艺高处作业吊篮系统施工（安装、拆卸）方案工程名称建设单位设计单位监理单位施工单位方案编制方案审核审批意见一、吊篮的主要配件1、悬吊平台：悬吊平台由1.5m，2m基本节拼装而成，其平台长度可按建筑物外形组合为1.5m、2m、3.5m、4m、5.5m、6m、7.5m等不同长度，根据墙面要求，可考虑在吊篮上增加副篮。遇女儿墙坚固，也可采用女儿墙夹钳式屋面悬挂机构。特殊部位还可作特殊处理，可以很好地满足施工需要。2、上部支架：上部支架系统采用方钢无缝管或槽钢拼装而成，支架尾部压重对吊篮进行平衡，无需在层面采取预埋或其它措施，整个支架水平和垂直方向均可根据不同屋面结构的要求进行调节。3、吊篮的升降及保护系统：ZLP系列吊采用电动方式升降，整个系统由提升机、安全锁、钢丝绳三大部分组成，提升机工作速度为8－10/min，钢丝绳由工作绳和安全绳组成，配以摆臂式防倾斜安全锁，保证吊篮在工作钢丝发生断绳或平台倾斜角度于3-8°自动锁住安全钢丝绳。4、电器控制系统：吊篮每台配有一个独立的电气控制箱，对吊篮的升降、调平、超高限位进行控制，同时可方便从配电箱内接取36V、220V电源用于照明和手持电动工具的使用。二、安装准备1、吊篮由我方运抵现场后，在我方安装技术人员的指导下，由租用单位将吊篮悬挂机构、钢丝绳和电缆线运抵屋面，工作平台、提升机、安全锁、配电箱等运抵地面相应安装位置。2、租用方负责提供带有漏电开关和接地线的380V三相电源，吊篮安装前应清除吊篮安装部位的障碍物，以免影响安装。悬挂机构钢丝绳垂放钢丝绳配重块安全锁电器箱重锤提升机运行前调整限位块三、安装及调试流程悬挂平台穿钢丝绳、平台正位①选择较为平整的场地用底架、高、低栏杆分别把基本节组装并初步连接好，在两端装好提升机安装架、调整高、低栏杆，使它们保持在一条直线上，再拧紧所有连接螺栓上的螺母，然后在低栏杆一侧的中部横杆的适当位置装好靠墙支撑轮在高栏杆一侧由外向内挂上电气控制箱。②调节悬挂支架的前伸缩架，使前梁下侧面略高于女儿墙(或其它障碍物)高度，在可能的情况下，在悬挂机构定位后，在前梁伸出端下侧面与女儿墙间加垫木块固定。③前梁伸出端悬伸长度ZLP800型（630型）为1.5米。前、后座间距离在场地允许情况下，尽量调整最大距离。具体关系参数见附表。④张紧加强钢丝绳时，使前梁略微上翘3-5厘米，产生预应力，提高前梁刚度。⑤装夹钢丝绳时，绳夹应从吊装点处开始依次夹紧，并在最后一个绳夹和前一个绳夹间，使钢丝绳有少许拱起。⑥垂放钢丝绳时，将钢丝绳自由盘放在楼台面，将绳头仔细抽出后沿墙而缓慢向下滑入，钢丝绳放完后应将缠结的绳小心分开压住，地面多余的钢丝绳仔细盘好扎紧。2、悬吊平台的安装：悬吊平台的安装顺序：底座底座底座后栏片后栏片后栏片提升机安装架（两端）前栏片前栏片前栏片悬吊平台的安装、调整：①选择平整的地坪做安装面。②各基本节对接处对齐，预紧后整个平台框架平直。③安装两端提升机架使安全锁朝向平台外侧。④装成后均匀紧固全部连接螺栓。3、安全锁及提升机的安装：安全锁和提升机分别安装于悬吊平台两端提升机安装架上的安全锁支架和提升机支承中，安全锁安装时使摆臂滚轮朝向平台内侧。提升机安装于悬吊平台内，安装时将提升机搬运至悬吊平台内，使提升机背面的矩形凹框对准提升机支承，插入销轴并用锁销锁定后，在提升机箱体上端用二只连接螺栓将提升机固定在提升机安装架的横框上，也可以在通电后，在悬吊平台外将工作钢丝绳穿入提升机内，并点动上升按钮将提升机吊入悬吊平台内进行安装。采用后一种方法安装时，须将提升机出绳口处稳妥垫空，并在钢丝绳露出出绳口时用手小心将绳引出，防止钢丝绳头部冲击地面受损。4、电气箱安装于悬吊平台中问部位的后栏片上，电箱门朝向悬吊平台内侧，个将电气箱固定在栏片的栏杆上。电气箱安装固定后，将电源电缆、电机电缆、操纵开关电缆的接插头插入电箱下端的相应插座中。5、通电、检查①电源是非380V电源，电源电缆接出是否可靠固定。②顶面悬挂机械安放平稳，固定可靠连接螺栓无松动，平衡配重块安装可靠。③钢丝绳连接处的绳口装夹正确...
