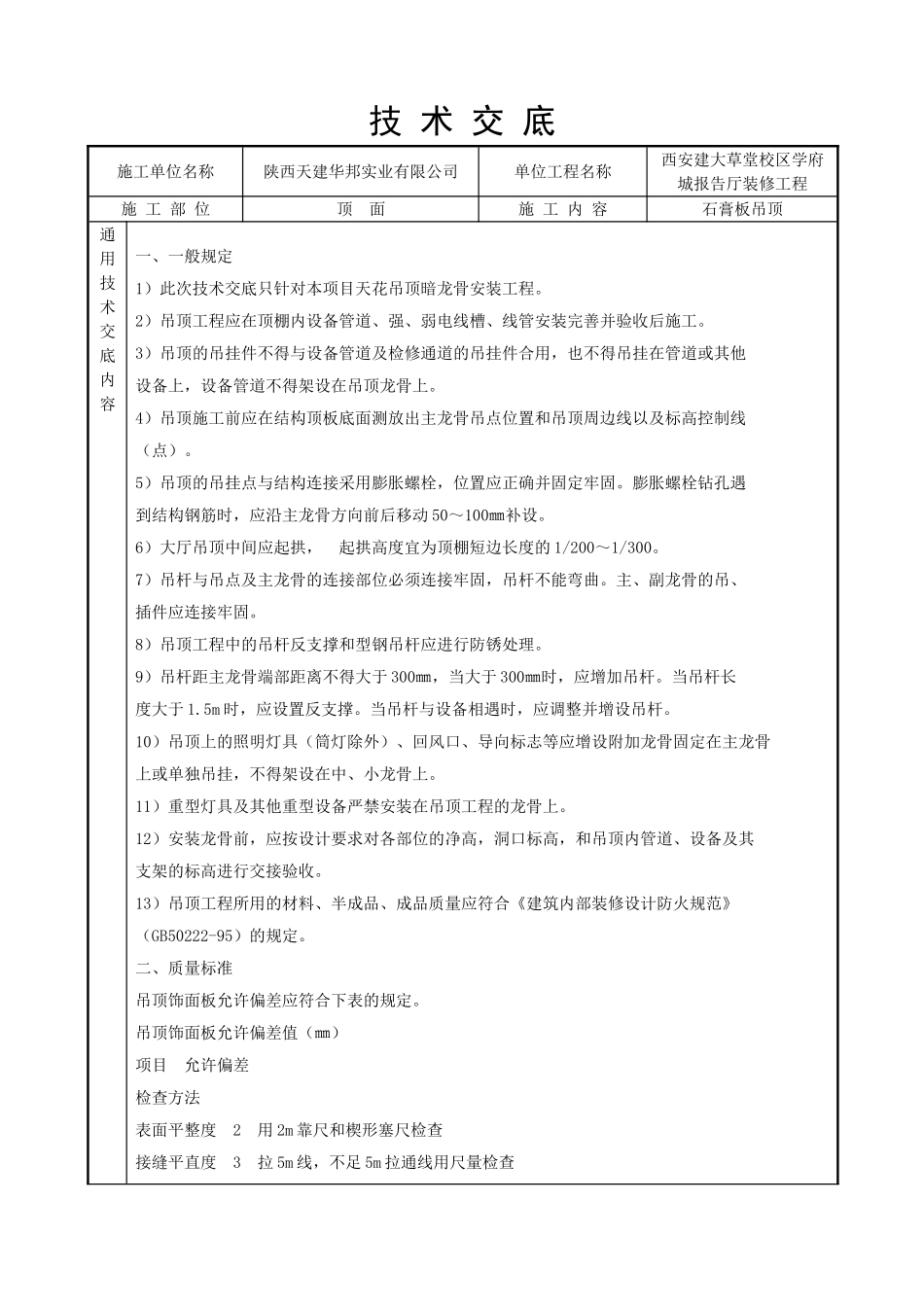

技术交底施工单位名称陕西天建华邦实业有限公司单位工程名称西安建大草堂校区学府城报告厅装修工程施工部位顶面施工内容石膏板吊顶通用技术交底内容一、一般规定1）此次技术交底只针对本项目天花吊顶暗龙骨安装工程。2）吊顶工程应在顶棚内设备管道、强、弱电线槽、线管安装完善并验收后施工。3）吊顶的吊挂件不得与设备管道及检修通道的吊挂件合用，也不得吊挂在管道或其他设备上，设备管道不得架设在吊顶龙骨上。4）吊顶施工前应在结构顶板底面测放出主龙骨吊点位置和吊顶周边线以及标高控制线（点）。5）吊顶的吊挂点与结构连接采用膨胀螺栓，位置应正确并固定牢固。膨胀螺栓钻孔遇到结构钢筋时，应沿主龙骨方向前后移动50～100㎜补设。6）大厅吊顶中间应起拱，起拱高度宜为顶棚短边长度的1/200～1/300。7）吊杆与吊点及主龙骨的连接部位必须连接牢固，吊杆不能弯曲。主、副龙骨的吊、插件应连接牢固。8）吊顶工程中的吊杆反支撑和型钢吊杆应进行防锈处理。9）吊杆距主龙骨端部距离不得大于300㎜，当大于300㎜时，应增加吊杆。当吊杆长度大于1.5m时，应设置反支撑。当吊杆与设备相遇时，应调整并增设吊杆。10）吊顶上的照明灯具（筒灯除外）、回风口、导向标志等应增设附加龙骨固定在主龙骨上或单独吊挂，不得架设在中、小龙骨上。11）重型灯具及其他重型设备严禁安装在吊顶工程的龙骨上。12）安装龙骨前，应按设计要求对各部位的净高，洞口标高，和吊顶内管道、设备及其支架的标高进行交接验收。13）吊顶工程所用的材料、半成品、成品质量应符合《建筑内部装修设计防火规范》（GB50222-95）的规定。二、质量标准吊顶饰面板允许偏差应符合下表的规定。吊顶饰面板允许偏差值（㎜）项目允许偏差检查方法表面平整度2用2m靠尺和楔形塞尺检查接缝平直度3拉5m线，不足5m拉通线用尺量检查接缝高低度0.5用直线和楔形塞尺检查吊点起拱高度±5拉线用尺量或水平仪检查吊点边线高度±2拉线用尺量或水平仪检查分格线平直度2拉5m线，不足5m拉通线用尺量检查三、施工工艺流程在墙上弹出标高线--安装边龙骨--吊杆固定--安装固定异型龙骨、叠级造型、灯槽等--安装吊顶主龙骨--按标高线调整主龙骨--主龙骨底部弹线，拉好标高控制线--安装固定中龙骨--安装横撑龙骨、调平--隐蔽验收--石膏板安装施工要点1、根据吊顶的设计标高在四周墙上弹线，弹线应清晰、位置准确，水平允许偏差±2㎜弹线主要是弹好吊顶标高线、龙骨布置线和吊杆悬挂点。吊顶标高线：应弹在墙面或柱面上。龙骨布置线：宜弹在楼板下底面或地面上，主龙骨间距以800—1000mm为宜。吊杆位置线：宜弹在楼板下底面或地面上，吊杆间距应控制在800—1000㎜。2、吊杆采用Φ8mm通丝吊杆，用Φ10mm顶爆或拉爆固定在结构楼板上（按设计说明），楼板打孔深度≤60mm；吊顶吊杆需接长时，必须搭接焊牢（双面放焊），焊缝长度不得小60mm，焊缝均匀饱满；吊杆焊接部位与挂码必须涂刷防锈漆。3、吊点布置：A、吊点间距应控制在800㎜左右，且不大于1000㎜；B、吊点距离墙边的间距不得大于200㎜；C、吊点距主龙骨端部距离不得超过300㎜，否则应增设吊杆，以免主龙骨下坠；D、具体间距数值按照设计图纸要求或按照施工现场技术人员要求执行；E、当吊杆与设备相遇时，应调整吊点间距或增设吊杆（设角钢扁担）以保证吊顶质量。4、固定吊杆：。吊杆与结构固定：在吊点位置，用冲击钻打眼，用Φ10mm的拉爆将Φ8mm吊杆固定在楼板上。5、龙骨安装：A、上人吊顶主龙骨中心线间距应控制在800mm左右，且不大于1000mm。次龙骨安装以石膏板宽度计算平均分布；例如石膏板为2400㎜×1200㎜幅面时，次龙骨中心线间距为300㎜或400㎜，承接次龙骨中心线间距为480㎜或600㎜，沿2400㎜方向（石膏板包封边）分割；B、龙骨安装前，对龙骨因搬运等原因造成的弯曲变形部分进行校正，对严重变形部分应予以切除。龙骨的安装应按照预先弹线位置，从一端依次安装到另一端。如有高低跨叠级，先安装高跨部分，然后安装低跨部分。对于检修口、上人孔、通风口等部位，安装龙骨的同时，将尺寸及位置留出，将封边的横撑龙骨加固安装C、主龙骨安装后应及时校正其位置和标高，并应沿房间长度...
