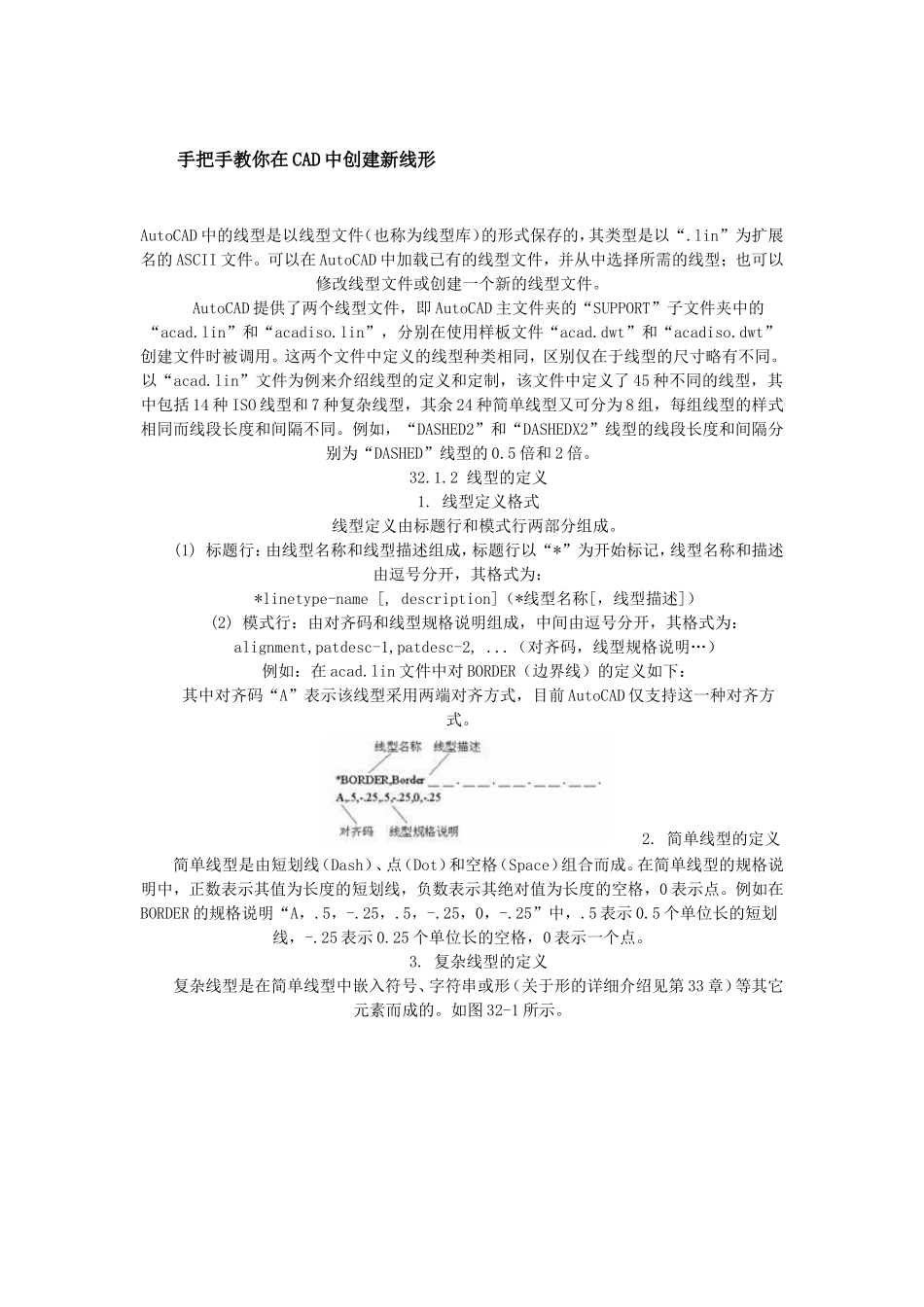

手把手教你在CAD中创建新线形AutoCAD中的线型是以线型文件（也称为线型库）的形式保存的，其类型是以“.lin”为扩展名的ASCII文件。可以在AutoCAD中加载已有的线型文件，并从中选择所需的线型；也可以修改线型文件或创建一个新的线型文件。AutoCAD提供了两个线型文件，即AutoCAD主文件夹的“SUPPORT”子文件夹中的“acad.lin”和“acadiso.lin”，分别在使用样板文件“acad.dwt”和“acadiso.dwt”创建文件时被调用。这两个文件中定义的线型种类相同，区别仅在于线型的尺寸略有不同。以“acad.lin”文件为例来介绍线型的定义和定制，该文件中定义了45种不同的线型，其中包括14种ISO线型和7种复杂线型，其余24种简单线型又可分为8组，每组线型的样式相同而线段长度和间隔不同。例如，“DASHED2”和“DASHEDX2”线型的线段长度和间隔分别为“DASHED”线型的0.5倍和2倍。32.1.2线型的定义1.线型定义格式线型定义由标题行和模式行两部分组成。(1)标题行：由线型名称和线型描述组成，标题行以“*”为开始标记，线型名称和描述由逗号分开，其格式为：*linetype-name[,description]（*线型名称[，线型描述]）(2)模式行：由对齐码和线型规格说明组成，中间由逗号分开，其格式为：alignment,patdesc-1,patdesc-2,...（对齐码，线型规格说明…）例如：在acad.lin文件中对BORDER（边界线）的定义如下：其中对齐码“A”表示该线型采用两端对齐方式，目前AutoCAD仅支持这一种对齐方式。2.简单线型的定义简单线型是由短划线（Dash）、点（Dot）和空格（Space）组合而成。在简单线型的规格说明中，正数表示其值为长度的短划线，负数表示其绝对值为长度的空格，0表示点。例如在BORDER的规格说明“A，.5，-.25，.5，-.25，0，-.25”中，.5表示0.5个单位长的短划线，-.25表示0.25个单位长的空格，0表示一个点。3.复杂线型的定义复杂线型是在简单线型中嵌入符号、字符串或形（关于形的详细介绍见第33章）等其它元素而成的。如图32-1所示。(1)在线型规格说明中嵌入文字的格式为：["string",style,R=n1,A=n2,S=n3,X=n5,Y=n6]其中：?“string”：嵌入的文字，须用双引号括起来。?style：嵌入文字所用的文字样式名。?R：嵌入文字相对于画线方向的倾斜角度。?A：嵌入文字相对于WCS坐标系中X轴正向的倾斜角度。?S：嵌入文字的比例因子。?X：嵌入文字在画线方向上的偏移量。?Y：嵌入文字在画线方向的垂向上的偏移量。例如：在acad.lin文件中对“GAS_LINE”线型的定义如下：*GAS_LINE,Gasline----GAS----GAS----GAS----GAS----GAS----GAS--A,.5,-.2,["GAS",STANDARD,S=.1,R=0.0,X=-0.1,Y=-.05],-.25(2)在线型规格说明中嵌入形的格式为：[shape,shapefile,R=n1,A=n2,S=n3,X=n5,Y=n6]其中：?shape：嵌入的形。?shapefile：嵌入形所在的形文件，该文件应在AutoCAD的系统路径中。?R、A、S、X、Y的意义同上。例如：在acad.lin文件中对“GAS_LINE”线型的定义如下：*FENCELINE2,Fencelinesquare----[]-----[]----[]-----[]----[]---A,.25,-.1,[BOX,ltypeshp.shx,x=-.1,s=.1],-.1,132.1.3线型的创建和修改通过前面的学习已经了解了线型是如何定义和保存的，在此基础上对标准线型进行修改或自己创建新的线型。在AutoCAD2002中提供了“-Linetype”命令对线型进行各种操作。现在就使用该命令在AutoCAD环境下创建一个新的线型和线型文件。实例1创建“INTERVAL”线型(1)运行AutoCAD2002，在命令行输入：-linetype，AutoCAD在命令行提示：Enteranoption[?/Create/Load/Set]:CEnterEnternameoflinetypetocreate:INTERVALEnter此时，AutoCAD弹出“CreateorAppendLinetypeFile”对话框，如图32-2所示。(2)在“CreateorAppendLinetypeFile”对话框中输入线型文件名“user.lin”，并按下Save键返回。此时系统创建并打开了一个新的线型文件“user.lin”；(3)命令行提示用户输入描述文本和线型模式：Descriptivetext:Interval____._.____._.____._.____._.EnterEnterlinetypepattern(onnextline):A,1,-.125,0,-.125,.25,-.125,0,-.125EnterNewlinetypedefinitionsavedtofile.Enteranoption[?/Create/Load/Set]:Enter实际上，由于线...
