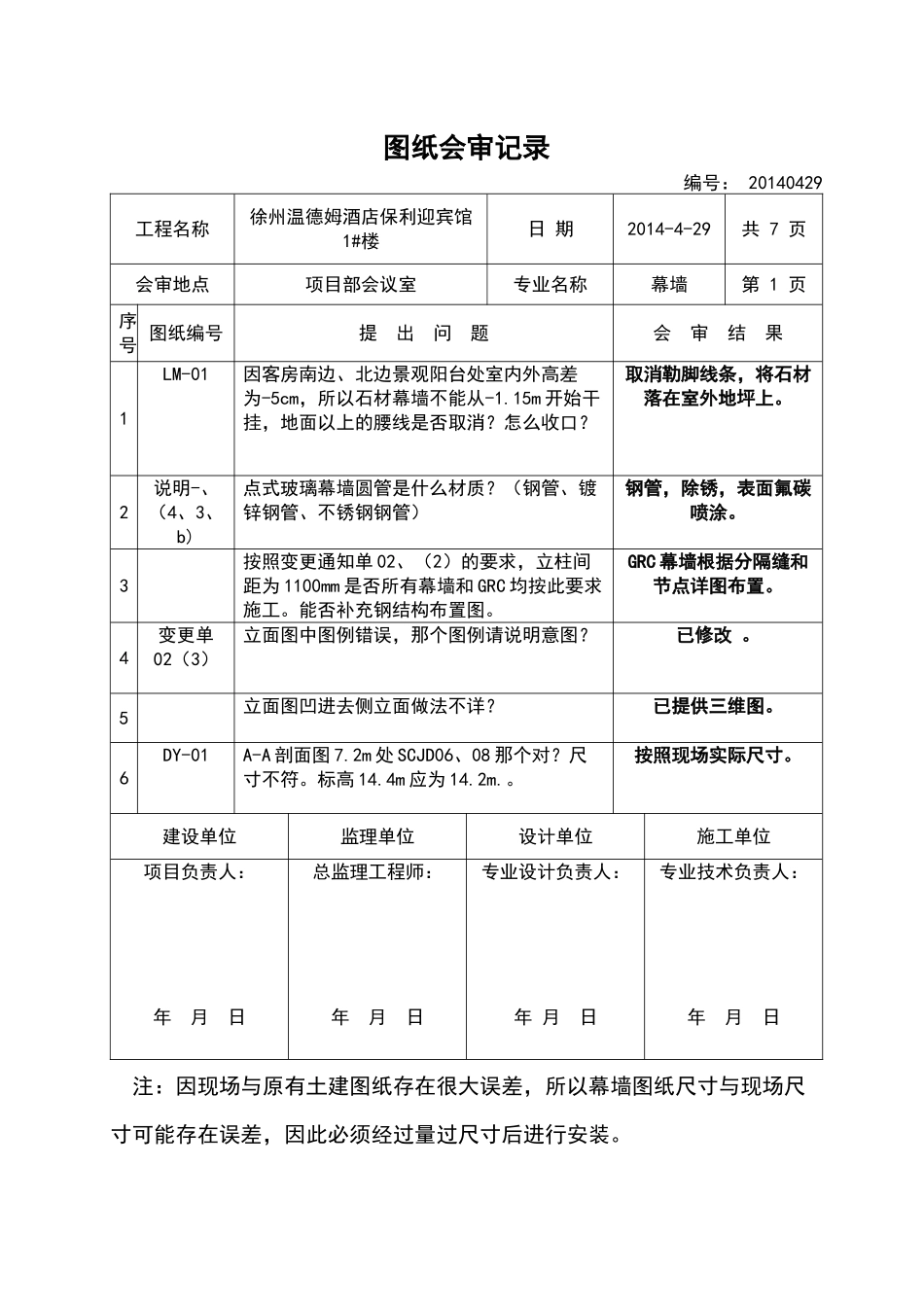

图纸会审记录编号:20140429工程名称徐州温德姆酒店保利迎宾馆1#楼日期2014-4-29共7页会审地点项目部会议室专业名称幕墙第1页序号图纸编号提出问题会审结果1LM-01因客房南边、北边景观阳台处室内外高差为-5cm,所以石材幕墙不能从-1.15m开始干挂,地面以上的腰线是否取消?怎么收口?取消勒脚线条,将石材落在室外地坪上。2说明-、(4、3、b)点式玻璃幕墙圆管是什么材质?(钢管、镀锌钢管、不锈钢钢管)钢管,除锈,表面氟碳喷涂。3按照变更通知单02、(2)的要求,立柱间距为1100mm是否所有幕墙和GRC均按此要求施工。能否补充钢结构布置图。GRC幕墙根据分隔缝和节点详图布置。4变更单02(3)立面图中图例错误,那个图例请说明意图?已修改。5立面图凹进去侧立面做法不详?已提供三维图。6DY-01A-A剖面图7.2m处SCJD06、08那个对?尺寸不符。标高14.4m应为14.2m.。按照现场实际尺寸。建设单位监理单位设计单位施工单位项目负责人:年月日总监理工程师:年月日专业设计负责人:年月日专业技术负责人:年月日注:因现场与原有土建图纸存在很大误差,所以幕墙图纸尺寸与现场尺寸可能存在误差,因此必须经过量过尺寸后进行安装。图纸会审记录编号:20140429工程名称徐州温德姆酒店保利迎宾馆1#楼日期2014-4-29共7页会审地点项目部会议室专业名称幕墙第2页序号图纸编号提出问题会审结果7GRC柱座做法没有节点详图?已修改,详见后增加GRCJD-16a。8SCJD-21、SCJD-03、SCJD-08与DY-01图面层到主体结构距离不符?DY-01已修改。具体尺寸已在DY-01中标注。9面层挑出大于400mm的是否按双立柱考虑?中间用方管焊接还是槽钢丝连接。详见增加节点SCJD-02-1a,双立柱中间采用与立柱同规格的方管焊接。101-1剖面625mm应为650mm。尺寸为650mm。11上部柱、梁没有GRC装饰节点?按照标注节点进行安装。具体详见GRCJD-00、GRCJD-08。12DY02GRCJD-03夹层铝合金方管花格是否还有玻璃节点?与业主商议,另出回复单。建设单位监理单位设计单位施工单位项目负责人:年月日总监理工程师:年月日专业设计负责人:年月日专业技术负责人:年月日注:因现场与原有土建图纸存在很大误差,所以幕墙图纸尺寸与现场尺寸可能存在误差,因此必须经过量过尺寸后进行安装。图纸会审记录编号:20140429工程名称徐州温德姆酒店保利迎宾馆1#楼日期2014-4-29共7页会审地点项目部会议室专业名称幕墙第3页序号图纸编号提出问题会审结果13所有挑檐下是否采用GRC装饰板覆盖装饰?否则怎么处理?已补充图纸。14门厅框柱石材装饰中平面、剖面没有表示出斜面尺寸,上下口是多少?详见DY-02a。15SCJD-11、SCJD-04立柱与结构连接怎么考虑的?面层到结构尺寸不符?详见DY-02a。16DY-03没有-1.15米,一层石材具体尺寸,上下收多少?是否两面收坡?柱是否相应倾斜,完成面到结构部分的距离?详见DY-03a。17DY-04玻璃幕墙上下节点与现场结构不符?其余部分面层做法?具体需与甲方商议此处做法。18DY-05A-A剖面图面层到结构面尺寸?没有节点详图。已补充标注尺寸。建设单位监理单位设计单位施工单位项目负责人:年月日总监理工程师:年月日专业设计负责人:年月日专业技术负责人:年月日注:因现场与原有土建图纸存在很大误差,所以幕墙图纸尺寸与现场尺寸可能存在误差,因此必须经过量过尺寸后进行安装。图纸会审记录编号:20140429工程名称徐州温德姆酒店保利迎宾馆1#楼日期2014-4-29共7页会审地点项目部会议室专业名称幕墙第4页序号图纸编号提出问题会审结果19DY-062-2剖面除窗户外其它面层是什么?玻璃房,不在我方设计范围。20DY-07A-A剖面图GRCJD-17没有图纸,按那个节点施工?此处标注错误应为GRCJD-15。21是否能补充Ø83、Ø127钢管及爪件的节点详图。焊接。22BLJD-19根部与现场不符,立柱钢管需重新考虑生根位置。1-H轴处实际为一个窗户。具体需与甲方商议此处做法。23BLJD-18铝单板是否需要氟碳喷涂。表面为氟碳喷涂。24DY-08A-A剖面图5.4m-10.8M处是什么面层,请明确?窗上部腰檐做法?5.4m-10.8M处为涂料,腰檐节点为GRCJD-03。建设单位监理单位设计单位施工单位项目负责人:年月日总监理工程师:年月日专业设计负责人:年月日专业技...
