影响水泥安定性与强度检测结果的因素VIP免费

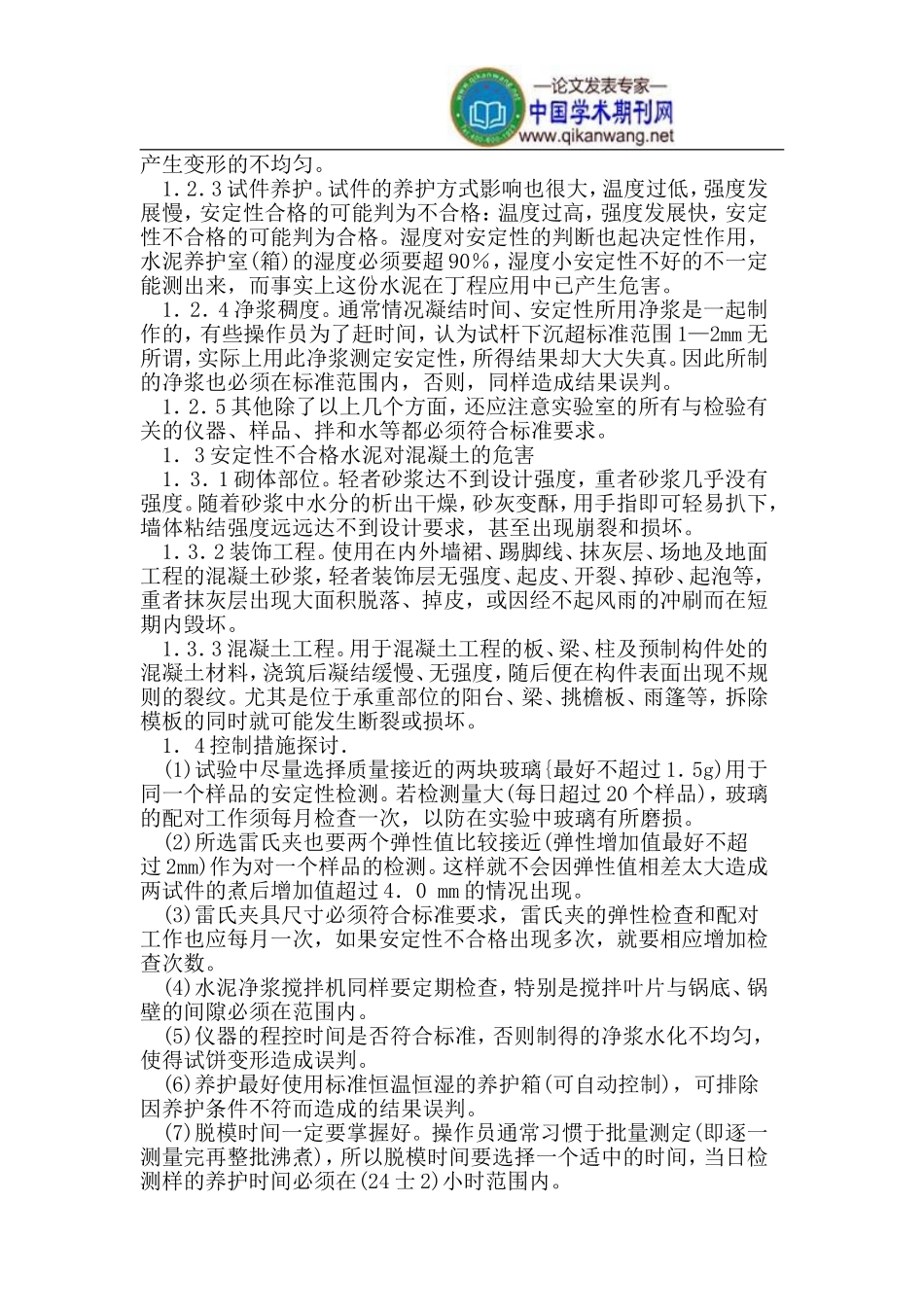

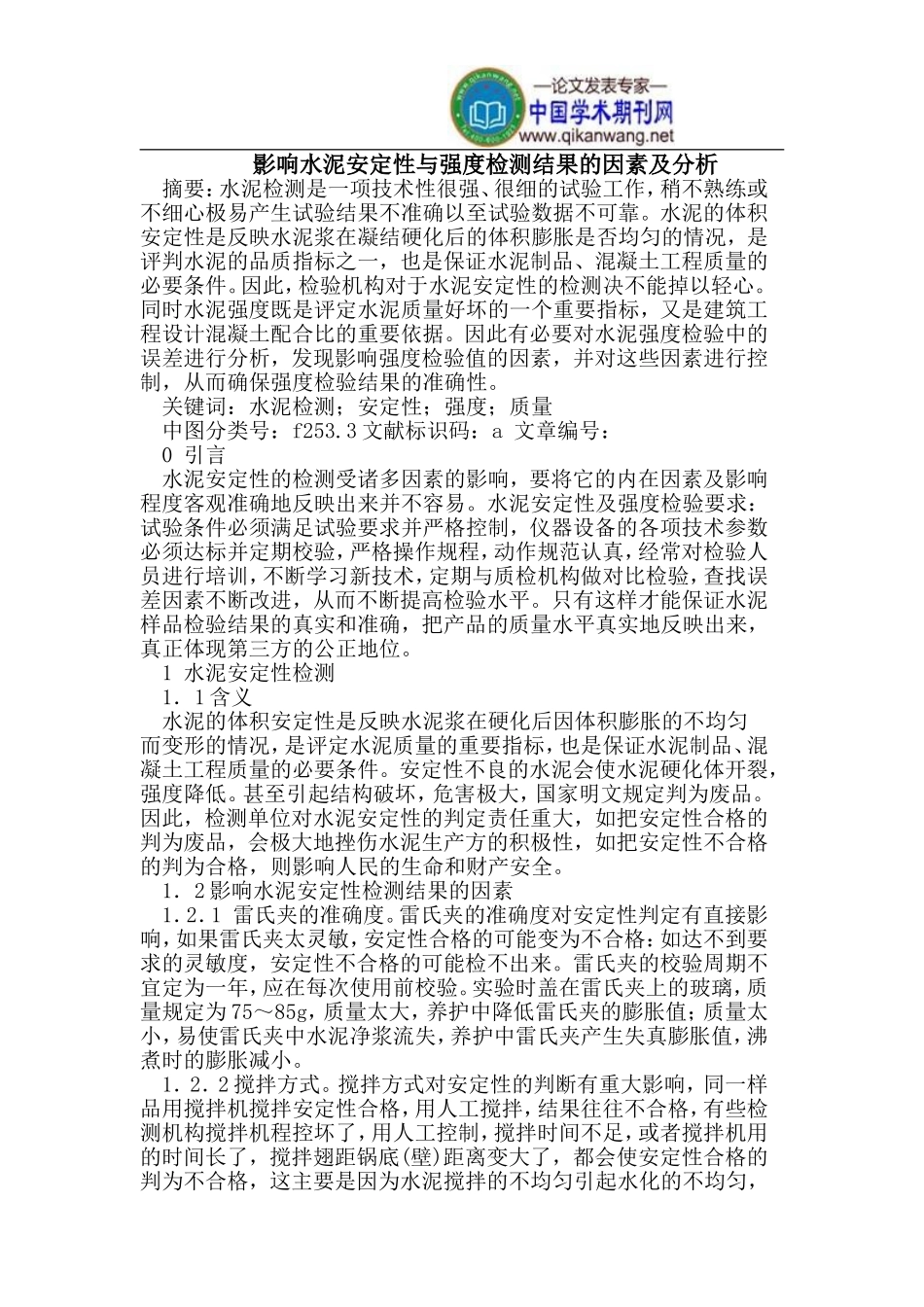

影响水泥安定性与强度检测结果的因素及分析摘要：水泥检测是一项技术性很强、很细的试验工作，稍不熟练或不细心极易产生试验结果不准确以至试验数据不可靠。水泥的体积安定性是反映水泥浆在凝结硬化后的体积膨胀是否均匀的情况，是评判水泥的品质指标之一，也是保证水泥制品、混凝土工程质量的必要条件。因此，检验机构对于水泥安定性的检测决不能掉以轻心。同时水泥强度既是评定水泥质量好坏的一个重要指标，又是建筑工程设计混凝土配合比的重要依据。因此有必要对水泥强度检验中的误差进行分析，发现影响强度检验值的因素，并对这些因素进行控制，从而确保强度检验结果的准确性。关键词：水泥检测；安定性；强度；质量中图分类号：f253.3文献标识码：a文章编号：0引言水泥安定性的检测受诸多因素的影响，要将它的内在因素及影响程度客观准确地反映出来并不容易。水泥安定性及强度检验要求：试验条件必须满足试验要求并严格控制，仪器设备的各项技术参数必须达标并定期校验，严格操作规程，动作规范认真，经常对检验人员进行培训，不断学习新技术，定期与质检机构做对比检验，查找误差因素不断改进，从而不断提高检验水平。只有这样才能保证水泥样品检验结果的真实和准确，把产品的质量水平真实地反映出来，真正体现第三方的公正地位。1水泥安定性检测1．1含义水泥的体积安定性是反映水泥浆在硬化后因体积膨胀的不均匀而变形的情况，是评定水泥质量的重要指标，也是保证水泥制品、混凝土工程质量的必要条件。安定性不良的水泥会使水泥硬化体开裂，强度降低。甚至引起结构破坏，危害极大，国家明文规定判为废品。因此，检测单位对水泥安定性的判定责任重大，如把安定性合格的判为废品，会极大地挫伤水泥生产方的积极性，如把安定性不合格的判为合格，则影响人民的生命和财产安全。1．2影响水泥安定性检测结果的因素1．2．1雷氏夹的准确度。雷氏夹的准确度对安定性判定有直接影响，如果雷氏夹太灵敏，安定性合格的可能变为不合格：如达不到要求的灵敏度，安定性不合格的可能检不出来。雷氏夹的校验周期不宜定为一年，应在每次使用前校验。实验时盖在雷氏夹上的玻璃，质量规定为75～85g，质量太大，养护中降低雷氏夹的膨胀值；质量太小，易使雷氏夹中水泥净浆流失，养护中雷氏夹产生失真膨胀值，沸煮时的膨胀减小。1．2．2搅拌方式。搅拌方式对安定性的判断有重大影响，同一样品用搅拌机搅拌安定性合格，用人工搅拌，结果往往不合格，有些检测机构搅拌机程控坏了，用人工控制，搅拌时间不足，或者搅拌机用的时间长了，搅拌翅距锅底(壁)距离变大了，都会使安定性合格的判为不合格，这主要是因为水泥搅拌的不均匀引起水化的不均匀，产生变形的不均匀。1．2．3试件养护。试件的养护方式影响也很大，温度过低，强度发展慢，安定性合格的可能判为不合格：温度过高，强度发展快，安定性不合格的可能判为合格。湿度对安定性的判断也起决定性作用，水泥养护室(箱)的湿度必须要超90％，湿度小安定性不好的不一定能测出来，而事实上这份水泥在丁程应用中已产生危害。1．2．4净浆稠度。通常情况凝结时间、安定性所用净浆是一起制作的，有些操作员为了赶时间，认为试杆下沉超标准范围1—2mm无所谓，实际上用此净浆测定安定性，所得结果却大大失真。因此所制的净浆也必须在标准范围内，否则，同样造成结果误判。1．2．5其他除了以上几个方面，还应注意实验室的所有与检验有关的仪器、样品、拌和水等都必须符合标准要求。1．3安定性不合格水泥对混凝土的危害1．3．1砌体部位。轻者砂浆达不到设计强度，重者砂浆几乎没有强度。随着砂浆中水分的析出干燥，砂灰变酥，用手指即可轻易扒下，墙体粘结强度远远达不到设计要求，甚至出现崩裂和损坏。1．3．2装饰工程。使用在内外墙裙、踢脚线、抹灰层、场地及地面工程的混凝土砂浆，轻者装饰层无强度、起皮、开裂、掉砂、起泡等，重者抹灰层出现大面积脱落、掉皮，或因经不起风雨的冲刷而在短期内毁坏。1．3．3混凝土工程。用于混凝土工程的板、梁、柱及预制构件处的混凝土材料，浇筑后凝结缓慢、无强度，随后便在构件表面出现不规则的裂纹。尤其是位于承重...
