外墙饰面砖粘贴工程施工方案VIP免费

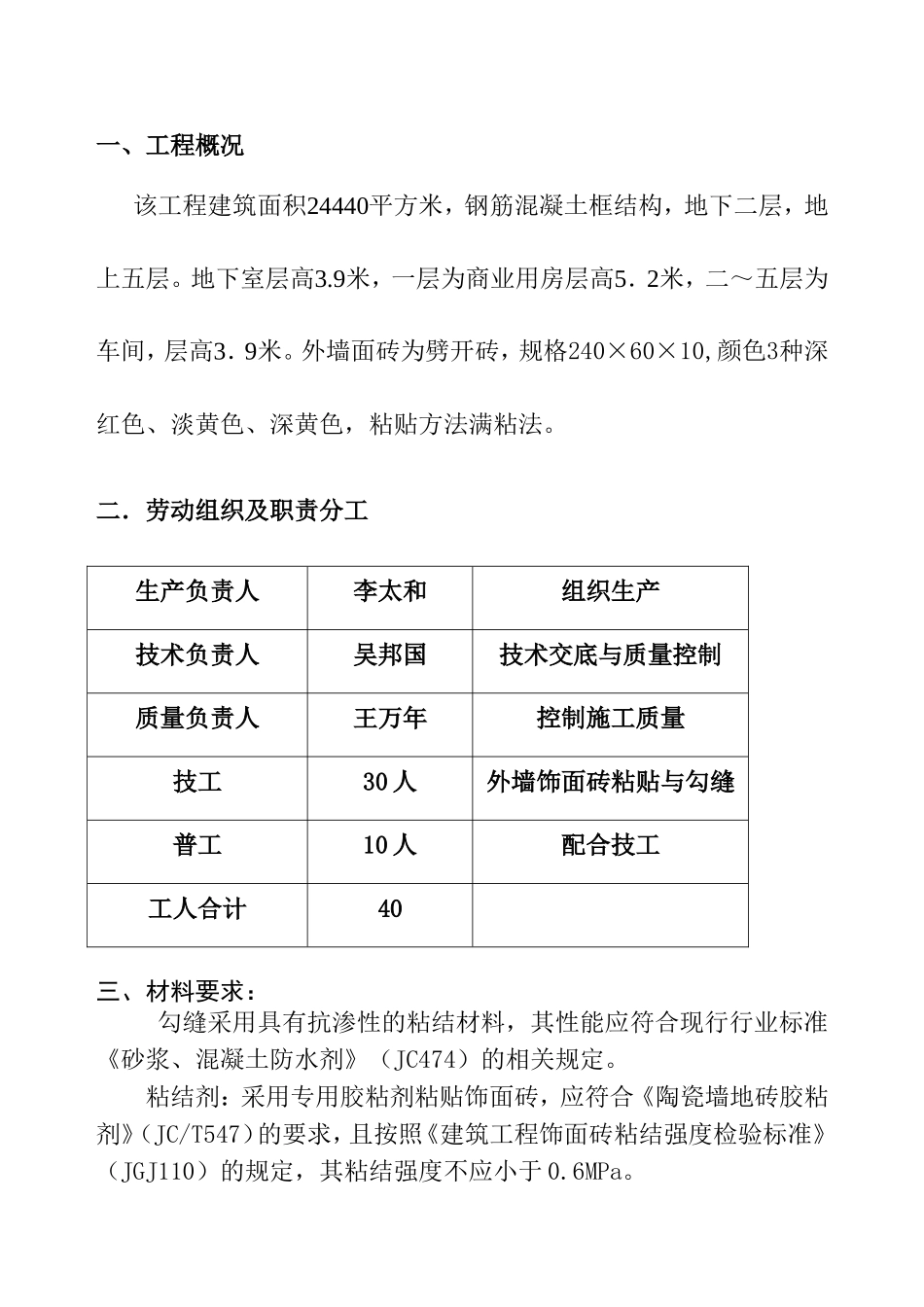

一、工程概况该工程建筑面积24440平方米，钢筋混凝土框结构，地下二层，地上五层。地下室层高3.9米，一层为商业用房层高5．2米，二～五层为车间，层高3．9米。外墙面砖为劈开砖，规格240×60×10,颜色3种深红色、淡黄色、深黄色，粘贴方法满粘法。二．劳动组织及职责分工生产负责人李太和组织生产技术负责人吴邦国技术交底与质量控制质量负责人王万年控制施工质量技工30人外墙饰面砖粘贴与勾缝普工10人配合技工工人合计40三、材料要求：勾缝采用具有抗渗性的粘结材料，其性能应符合现行行业标准《砂浆、混凝土防水剂》（JC474）的相关规定。粘结剂：采用专用胶粘剂粘贴饰面砖，应符合《陶瓷墙地砖胶粘剂》（JC/T547）的要求，且按照《建筑工程饰面砖粘结强度检验标准》（JGJ110）的规定，其粘结强度不应小于0.6MPa。饰面砖：为满足北京地区抗冻性的要求，陶瓷饰面砖的吸水率不应大于6%，并按规定对其进行抗冻性试验。在采购饰面砖时，要严格按照设计和业主的要求，确定饰面砖的种类、规格和级别。宜采用背面有燕尾槽的成品。进货时按照排砖图准确计算饰面砖使用量和损耗量，要求厂家同批生产，并一次购进，妥善存放。四、主要机具：主要机具包括：钢丝刷、錾子、铁锤、皮锤、毛刷、笤帚、水桶、铁抹子、木抹子、铁锹、筛子、木杠、靠尺、水平尺、游标卡尺、自制（选砖）套板、线坠、盒尺、墨线盒、水泥钉、射钉、铅丝、铅笔、方尺、自制米厘条、成品塑料卡子、白线、灰铲、开刀或钢锯条、勾缝用托灰板、勾缝溜子、擦布或棉纱、毛刷、电动无齿切割锯、手推车、自制量具等。五、作业条件：1.饰面砖、勾缝剂、粘结剂、料等按要求进场存放，其中饰面砖应有生产厂家的出厂检验报告和产品合格证，并应对几何尺寸、表面质量、吸水率、抗冻性等指标进行复检。粘结剂等材料均要进行复试。施工前应对找平层、结合层、粘结层及勾缝、嵌缝材料进行试配，经检验合格后方可使用。2.饰面砖取样复检合格后，使用自制套板逐块选砖，饰面砖的尺寸偏差应在《干压陶瓷砖》（GB/T4100-1999）规定的范围之内。同时用肉眼观察饰面砖表面，缺陷及色差明显的不允许使用。3.外墙施工脚手架、吊篮已搭设、安装完毕，经安全部门验收，符合使用要求和安全规定；外门窗框安装并与墙体之间的缝隙封堵完毕；阳台、护栏、突出墙面的造型以及墙面各种预留洞口、预埋件已处理完毕；高层建筑金属门窗防雷接地验收完毕。六、操作工艺：（一）工艺流程：（二）操作工艺：1.饰面砖工程深化设计：饰面砖粘贴前，应首先对设计未明确的细部节点进行辅助深化设计。按不同基层做出样板墙或样板件，确定饰面砖排列方式、缝宽、缝深、勾缝形式及颜色、防水及排水构造、基层处理方法等施工要点，确定找平层、结合层、粘结层、勾缝及擦缝材料、调色矿物辅料等的施工配合比，做粘结强度试验，经建设、设计、监理各方认可后以书面的形式确定下来。饰面砖的排列方式通常有对缝排列、错缝排列、菱形排列、尖头形排列等几种形式；勾缝通常有平缝、凹平缝、凹圆缝、倾斜缝、山型缝等几种形式。外墙饰面砖不得采用密缝，留缝宽度不应小于5mm；一般水平缝8～10mm，竖缝8～10mm，凹缝勾缝深度一般为2～3mm。排砖原则确定后，现场实地测量基层结构尺寸，综合考虑找平层及粘结层的厚度，进行排砖设计，条件具备时应采用计算机辅助计算和制图。排砖时宜满足以下要求：阳角、窗口、大墙面、通高的柱垛等主要部位都要排整砖，非整砖要放在不明显处，且不宜小于1/2整砖；墙面阴阳角处最好采用异型角砖，如不采用异型砖，宜留缝或将阳角两侧砖边磨成45°角后对接；横缝要与窗台齐平；墙体变形缝处，面砖宜从缝两侧分别排列，留出变形缝；外墙饰面砖粘贴应设置伸缩缝，竖向伸缩缝宜设置在洞口两侧或与墙边、柱边对应的部位，横向伸缩缝可设置在洞口上下或与楼层对应处，伸缩缝应采用柔性防水材料嵌缝；对于女儿墙、窗台、檐口、腰线等水平阳角处，顶面砖应压盖立面砖，立面底皮砖应封盖底平面面砖，可下突3～5mm兼作滴水线，底饰面砖工程深化设计基层处理吊垂直、套方、找规矩、贴灰饼打底灰抹找平层排砖分格弹线浸砖粘贴饰面砖勾缝清理表面平面面砖向...
