转换层模板工程技术交底VIP免费

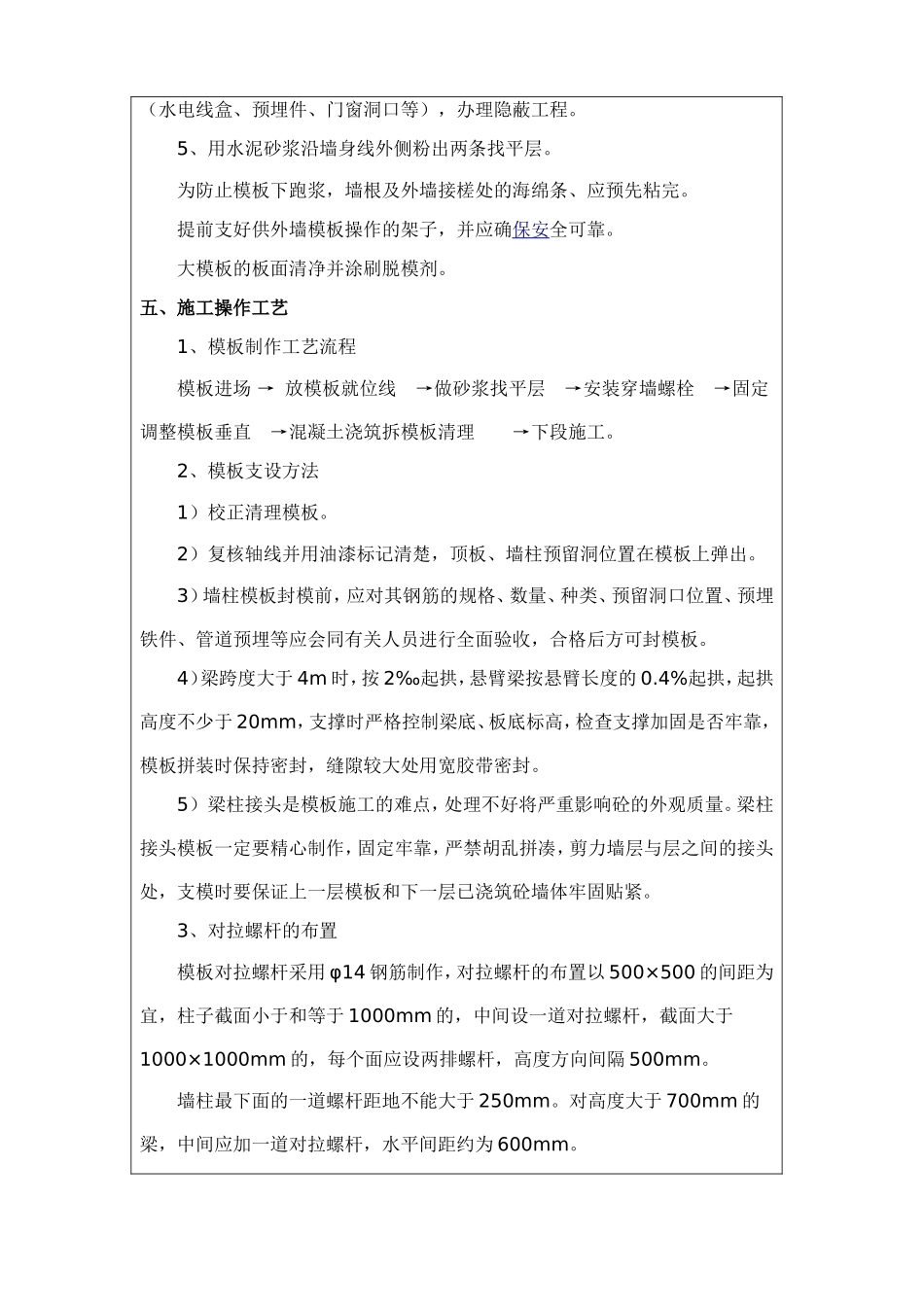

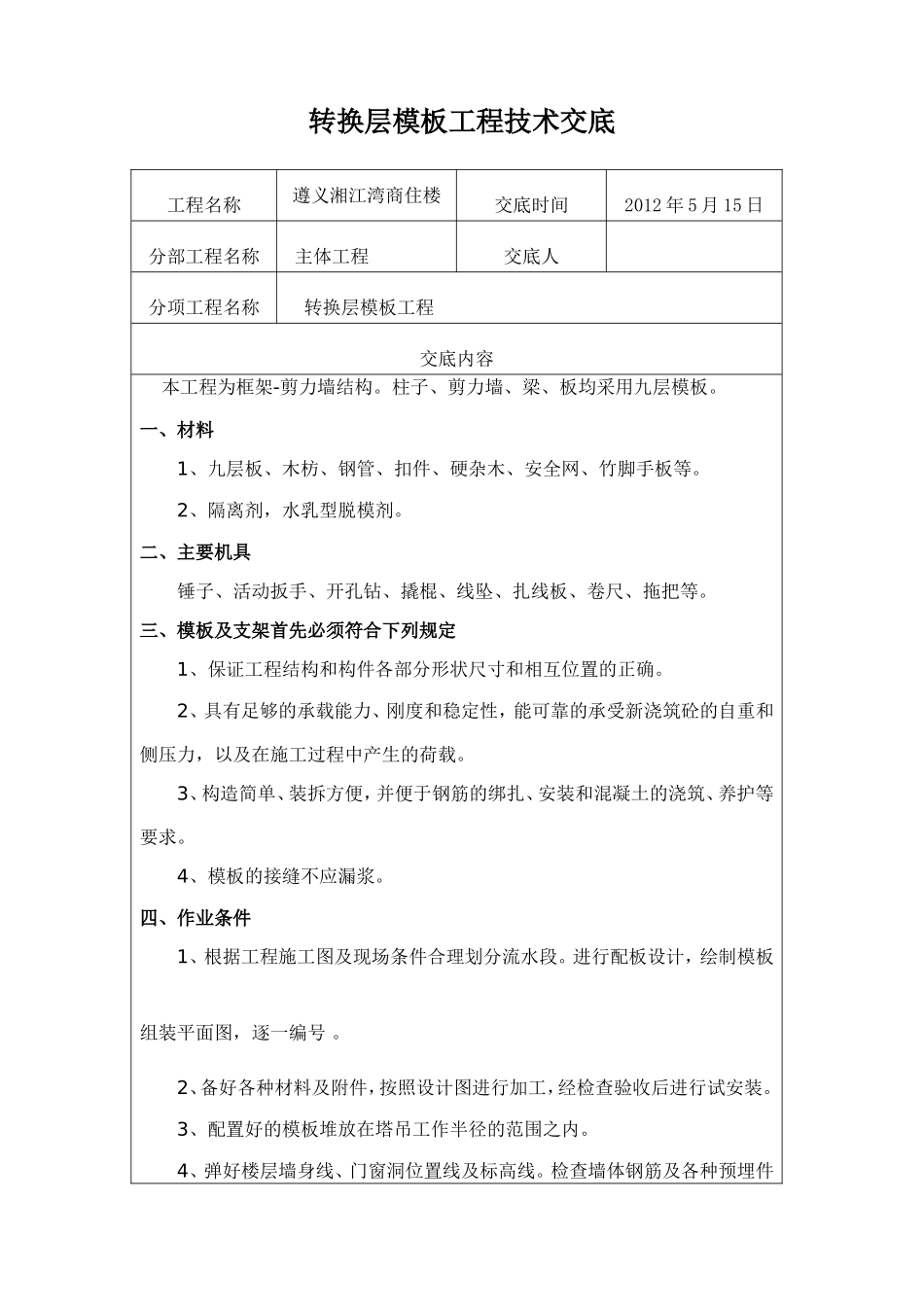

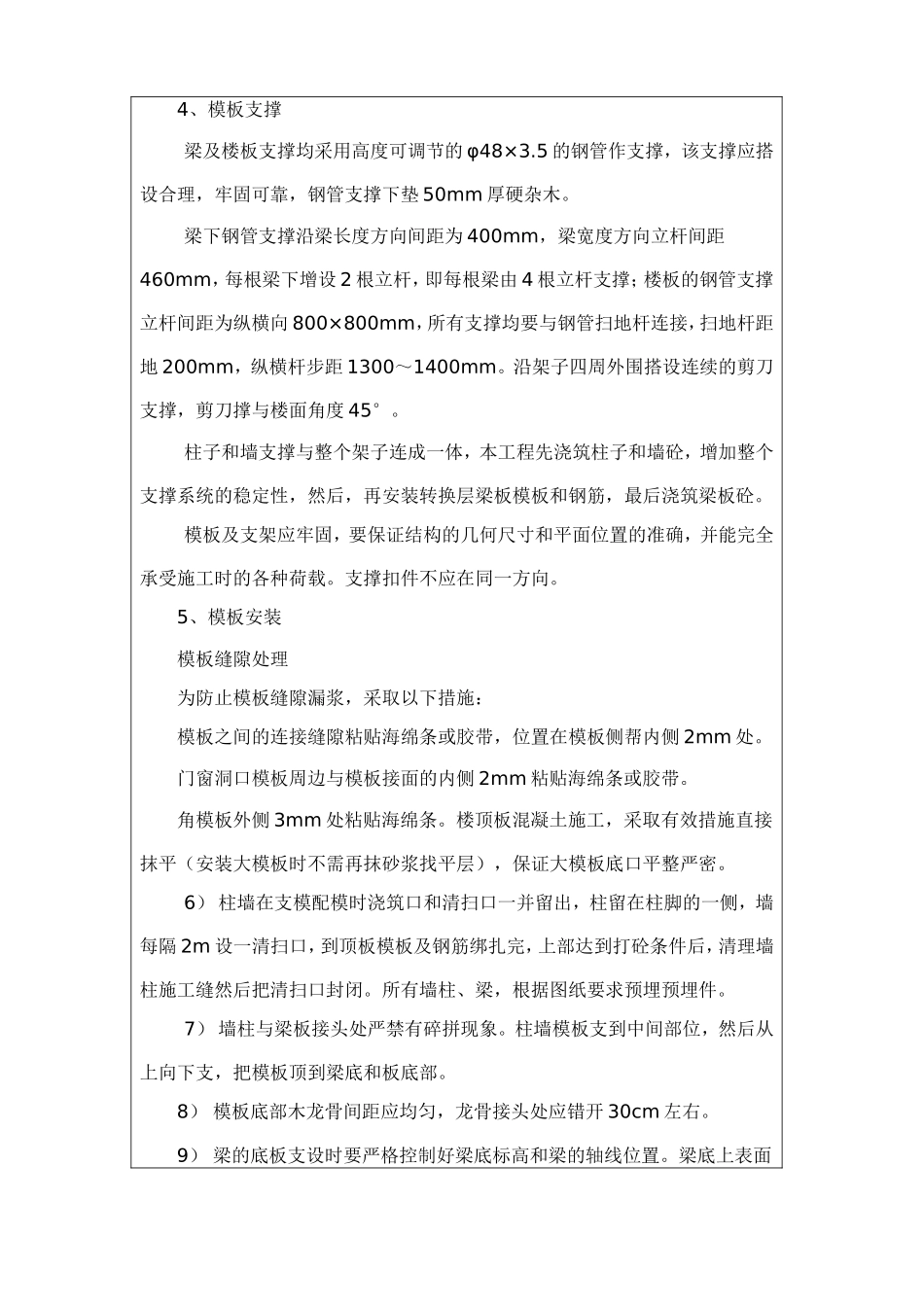

转换层模板工程技术交底工程名称遵义湘江湾商住楼交底时间2012年5月15日分部工程名称主体工程交底人分项工程名称转换层模板工程交底内容本工程为框架-剪力墙结构。柱子、剪力墙、梁、板均采用九层模板。一、材料1、九层板、木枋、钢管、扣件、硬杂木、安全网、竹脚手板等。2、隔离剂，水乳型脱模剂。二、主要机具锤子、活动扳手、开孔钻、撬棍、线坠、扎线板、卷尺、拖把等。三、模板及支架首先必须符合下列规定1、保证工程结构和构件各部分形状尺寸和相互位置的正确。2、具有足够的承载能力、刚度和稳定性，能可靠的承受新浇筑砼的自重和侧压力，以及在施工过程中产生的荷载。3、构造简单、装拆方便，并便于钢筋的绑扎、安装和混凝土的浇筑、养护等要求。4、模板的接缝不应漏浆。四、作业条件1、根据工程施工图及现场条件合理划分流水段。进行配板设计，绘制模板组装平面图，逐一编号。2、备好各种材料及附件，按照设计图进行加工，经检查验收后进行试安装。3、配置好的模板堆放在塔吊工作半径的范围之内。4、弹好楼层墙身线、门窗洞位置线及标高线。检查墙体钢筋及各种预埋件（水电线盒、预埋件、门窗洞口等），办理隐蔽工程。5、用水泥砂浆沿墙身线外侧粉出两条找平层。为防止模板下跑浆，墙根及外墙接槎处的海绵条、应预先粘完。提前支好供外墙模板操作的架子，并应确保安全可靠。大模板的板面清净并涂刷脱模剂。五、施工操作工艺1、模板制作工艺流程模板进场→放模板就位线→做砂浆找平层→安装穿墙螺栓→固定调整模板垂直→混凝土浇筑拆模板清理→下段施工。2、模板支设方法1）校正清理模板。2）复核轴线并用油漆标记清楚，顶板、墙柱预留洞位置在模板上弹出。3）墙柱模板封模前，应对其钢筋的规格、数量、种类、预留洞口位置、预埋铁件、管道预埋等应会同有关人员进行全面验收，合格后方可封模板。4）梁跨度大于4m时，按2‰起拱，悬臂梁按悬臂长度的0.4%起拱，起拱高度不少于20mm，支撑时严格控制梁底、板底标高，检查支撑加固是否牢靠，模板拼装时保持密封，缝隙较大处用宽胶带密封。5）梁柱接头是模板施工的难点，处理不好将严重影响砼的外观质量。梁柱接头模板一定要精心制作，固定牢靠，严禁胡乱拼凑，剪力墙层与层之间的接头处，支模时要保证上一层模板和下一层已浇筑砼墙体牢固贴紧。3、对拉螺杆的布置模板对拉螺杆采用φ14钢筋制作，对拉螺杆的布置以500×500的间距为宜，柱子截面小于和等于1000mm的，中间设一道对拉螺杆，截面大于1000×1000mm的，每个面应设两排螺杆，高度方向间隔500mm。墙柱最下面的一道螺杆距地不能大于250mm。对高度大于700mm的梁，中间应加一道对拉螺杆，水平间距约为600mm。4、模板支撑梁及楼板支撑均采用高度可调节的φ48×3.5的钢管作支撑，该支撑应搭设合理，牢固可靠，钢管支撑下垫50mm厚硬杂木。梁下钢管支撑沿梁长度方向间距为400mm，梁宽度方向立杆间距460mm，每根梁下增设2根立杆，即每根梁由4根立杆支撑；楼板的钢管支撑立杆间距为纵横向800×800mm，所有支撑均要与钢管扫地杆连接，扫地杆距地200mm，纵横杆步距1300～1400mm。沿架子四周外围搭设连续的剪刀支撑，剪刀撑与楼面角度45°。柱子和墙支撑与整个架子连成一体，本工程先浇筑柱子和墙砼，增加整个支撑系统的稳定性，然后，再安装转换层梁板模板和钢筋，最后浇筑梁板砼。模板及支架应牢固，要保证结构的几何尺寸和平面位置的准确，并能完全承受施工时的各种荷载。支撑扣件不应在同一方向。5、模板安装模板缝隙处理为防止模板缝隙漏浆，采取以下措施：模板之间的连接缝隙粘贴海绵条或胶带，位置在模板侧帮内侧2mm处。门窗洞口模板周边与模板接面的内侧2mm粘贴海绵条或胶带。角模板外侧3mm处粘贴海绵条。楼顶板混凝土施工，采取有效措施直接抹平（安装大模板时不需再抹砂浆找平层），保证大模板底口平整严密。6）柱墙在支模配模时浇筑口和清扫口一并留出，柱留在柱脚的一侧，墙每隔2m设一清扫口，到顶板模板及钢筋绑扎完，上部达到打砼条件后，清理墙柱施工缝然后把清扫口封闭。所有墙柱、梁，根据图纸要求预埋预埋件。7）墙柱与梁板接头处严禁有碎拼现象。柱墙模板支到中间...
