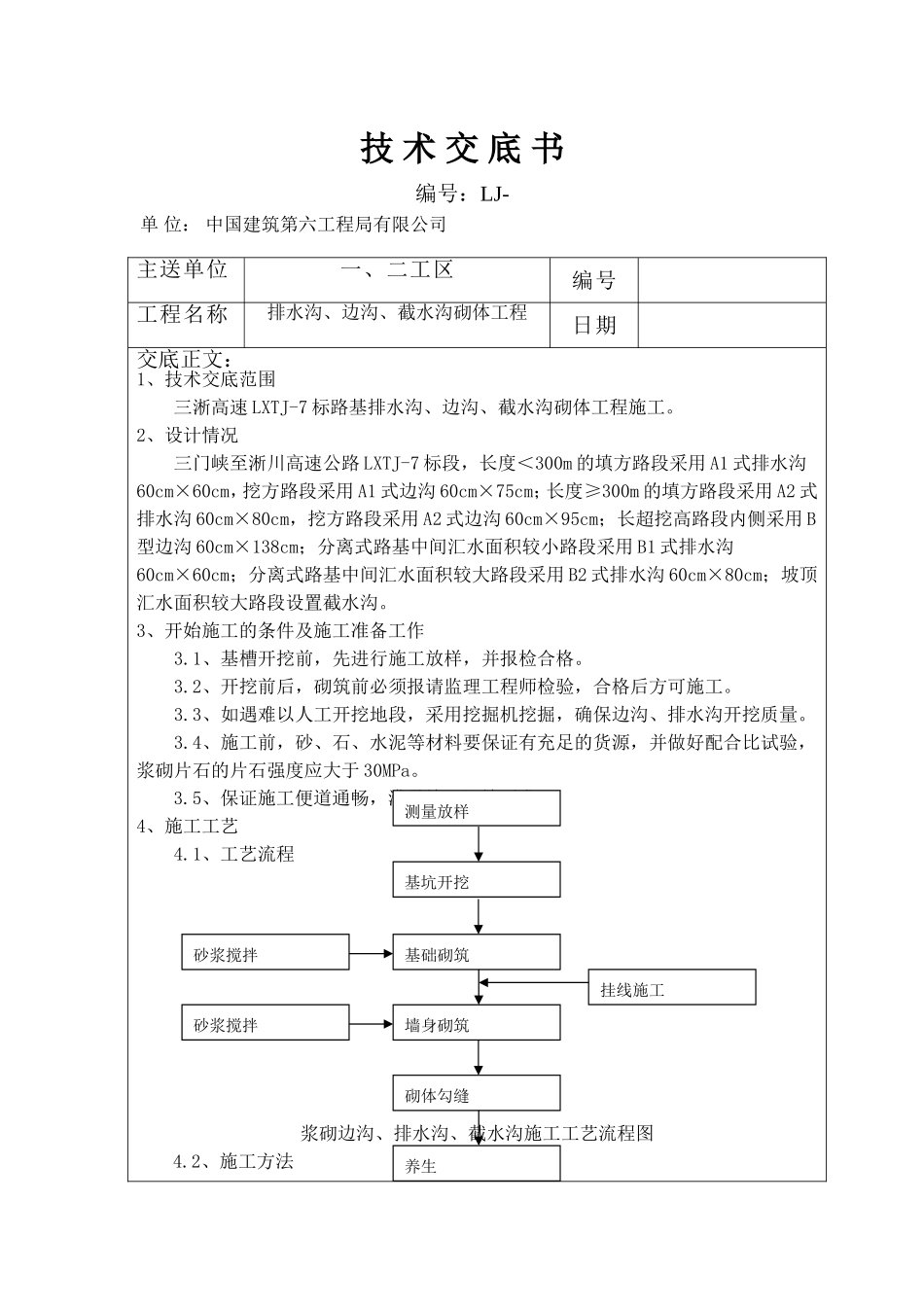

技术交底书(二级)交底单位名称:中国建筑第六工程局有限公司编号:LJ-工程名称路基防护工程设计文件图号S3-31施工部位排水沟、边沟、截水沟砌体工程交底日期技术交底目录:1、技术交底范围;2、设计情况;3、开始施工的条件及施工准备工作;4、施工工艺;5、质量标准;6、安全、环保、文明施工等技术措施;7、成品保护措施;8、其他应注意的问题。附件及附图:1、技术交底书;2、交底签到表;3、路基排水设计图。技术交底书编号:LJ-单位:中国建筑第六工程局有限公司主送单位一、二工区编号工程名称排水沟、边沟、截水沟砌体工程日期交底正文:1、技术交底范围三淅高速LXTJ-7标路基排水沟、边沟、截水沟砌体工程施工。2、设计情况三门峡至淅川高速公路LXTJ-7标段,长度<300m的填方路段采用A1式排水沟60cm×60cm,挖方路段采用A1式边沟60cm×75cm;长度≥300m的填方路段采用A2式排水沟60cm×80cm,挖方路段采用A2式边沟60cm×95cm;长超挖高路段内侧采用B型边沟60cm×138cm;分离式路基中间汇水面积较小路段采用B1式排水沟60cm×60cm;分离式路基中间汇水面积较大路段采用B2式排水沟60cm×80cm;坡顶汇水面积较大路段设置截水沟。3、开始施工的条件及施工准备工作3.1、基槽开挖前,先进行施工放样,并报检合格。3.2、开挖前后,砌筑前必须报请监理工程师检验,合格后方可施工。3.3、如遇难以人工开挖地段,采用挖掘机挖掘,确保边沟、排水沟开挖质量。3.4、施工前,砂、石、水泥等材料要保证有充足的货源,并做好配合比试验,浆砌片石的片石强度应大于30MPa。3.5、保证施工便道通畅,满足施工运输要求。4、施工工艺4.1、工艺流程浆砌边沟、排水沟、截水沟施工工艺流程图4.2、施工方法挂线施工砌体勾缝养生墙身砌筑测量放样基坑开挖基础砌筑砂浆搅拌砂浆搅拌4.2.1、测量放样浆砌边沟、排水沟、截水沟工程采用分段施工,分段放样。根据路基中线及护坡道高程放出两侧坡角线,然后根据《边沟、排水沟设计表》中“沟中心至中桩距离”参数放出排水沟中线,再通过排水沟结构尺寸放出水沟边线,并用白灰在地上画出。通过沟底高程、沟底纵坡确定开挖深度。线位设好以后请监理工程师检测,符合要求后再进行下道工序。4.2.2、基坑开挖利用测量放样出的边线及计算出的开挖深度,采用人工配合挖掘机械开挖,自卸汽车运输的基坑开挖方式。基坑开挖至距设计沟底10~15cm时,改以人工挖掘。人工修整至设计尺寸,不能扰动沟底及坡面原土层,不允许超挖。基坑沟底采用平板振动夯振击密实。开挖清理完毕后请监理工程师检测,符合要求后再进行下道工序。4.2.3、砂浆搅拌砂浆配合比严格采用项目部下发的砂浆配合比批复件执行。砂浆使用砂浆搅拌机现场拌和,拌和时间宜为3-5分钟,且砂浆应随拌随用。砂浆中所用水泥、砂、水等材料的质量标准宜符合混凝土工程相应材料的质量标准。砂浆中所用砂,宜采用中砂或粗砂,当缺乏中砂及粗砂时,在适当增加水泥用量的基础上,也可采用细砂。砂的最大粒径不宜超过5㎜。砂浆的和易性采用直观法进行检查,以用手能将砂浆捏成小团,松手后既不松散、又不由灰铲上流下为度。在保持适宜稠度的砂浆一般宜在3~4h内使用完毕;气温超过30℃时,宜在2~3h内使用完毕。若在运输过程或在贮存器中发生离析、泌水的砂浆,砌筑前应重新拌和;已凝结的砂浆,不得使用。4.2.4、基础砌筑4.2.4.1、基础采用坐浆法进行施工,严禁采用灌浆法进行施工。4.2.4.2、片石、砌体在使用前必须浇水湿润,表面如有泥土、水锈,应清洗干净。4.2.4.3、砌筑基础的第一层时,如基底为岩层,应先将基底表面清洗、湿润,再坐浆砌筑;如为土质,可直接坐浆砌筑。4.2.4.4、基础分2个工作层砌筑,每个工作层的水平缝应大致找平。砌体较长时可分段分层砌筑,但两相邻工作段的砌筑差一般不宜超过1.2m;分段位置宜尽量设在沉降缝或伸缩缝处,各段水平砌缝应一致,各工作层竖缝应相互错开,不得贯通。4.2.4.5、各砌层的砌块应安放稳固,较大的砌块应使用于下层,且大面向下,安砌时应选取形状及尺寸较为合适的砌块,尖锐突出部分应敲除。砌块间应砂浆饱满,粘结牢固,不得直接贴靠或脱空。砌筑时,底浆应铺满...
