一、施工图制作流程：VIP免费

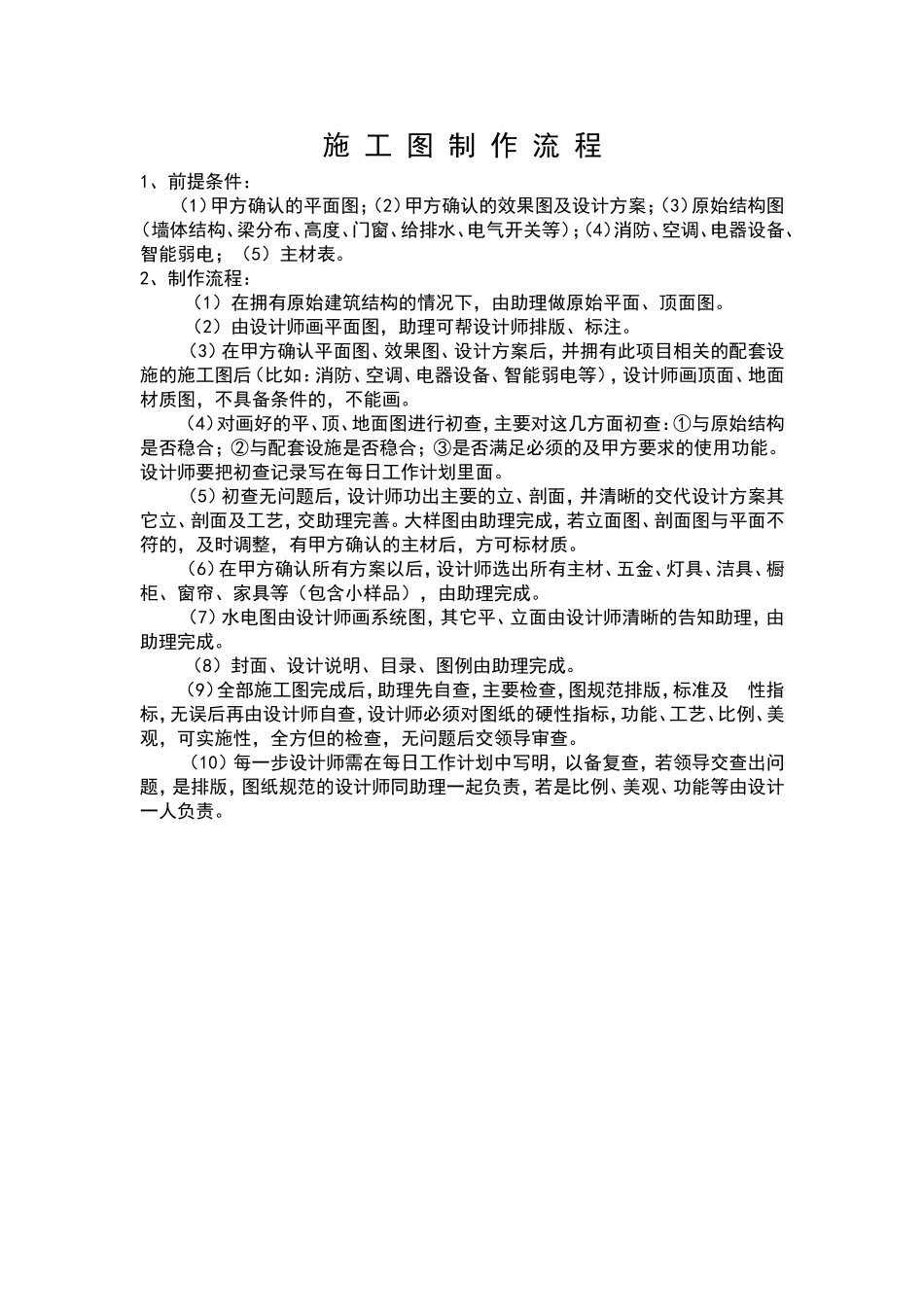

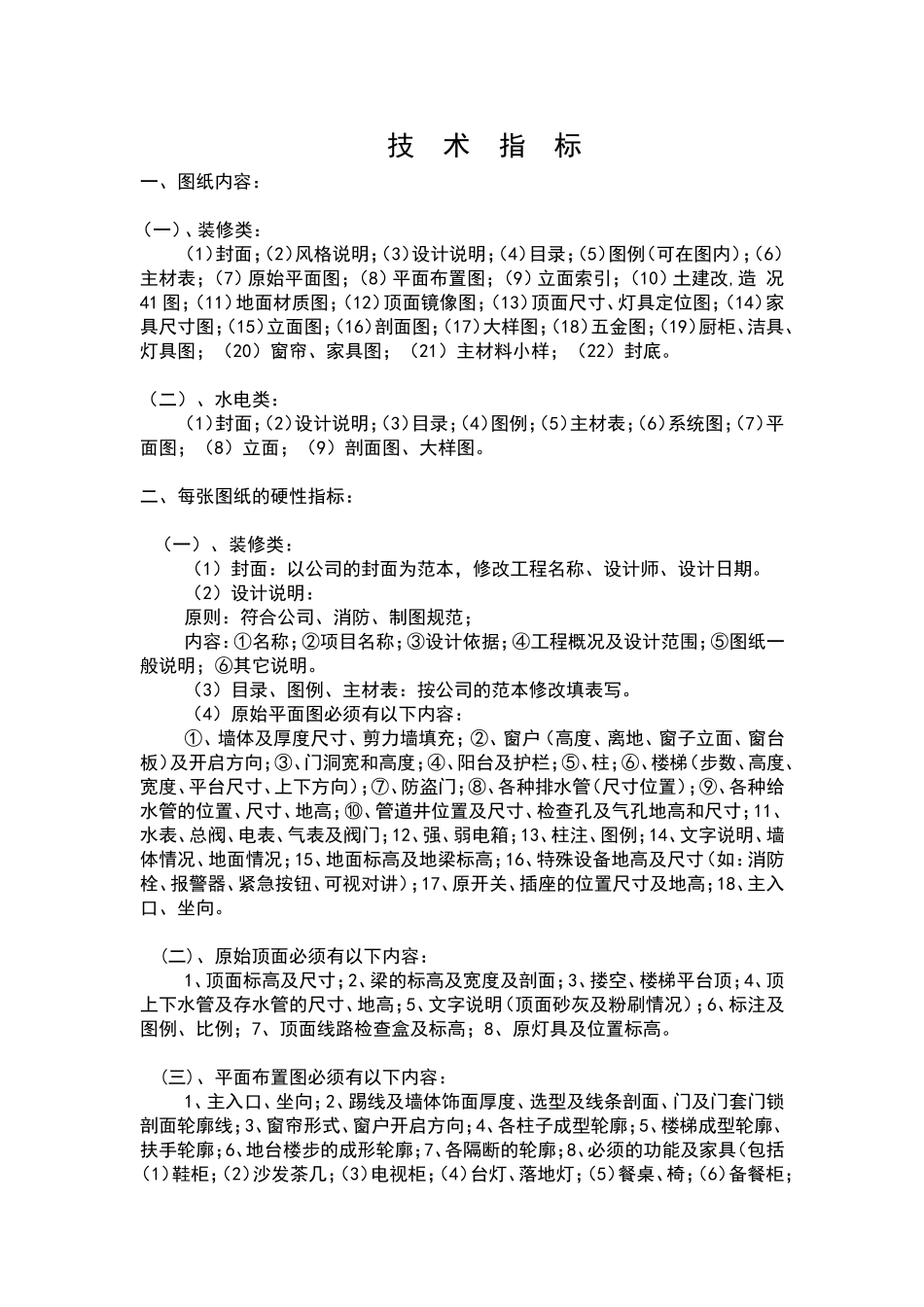

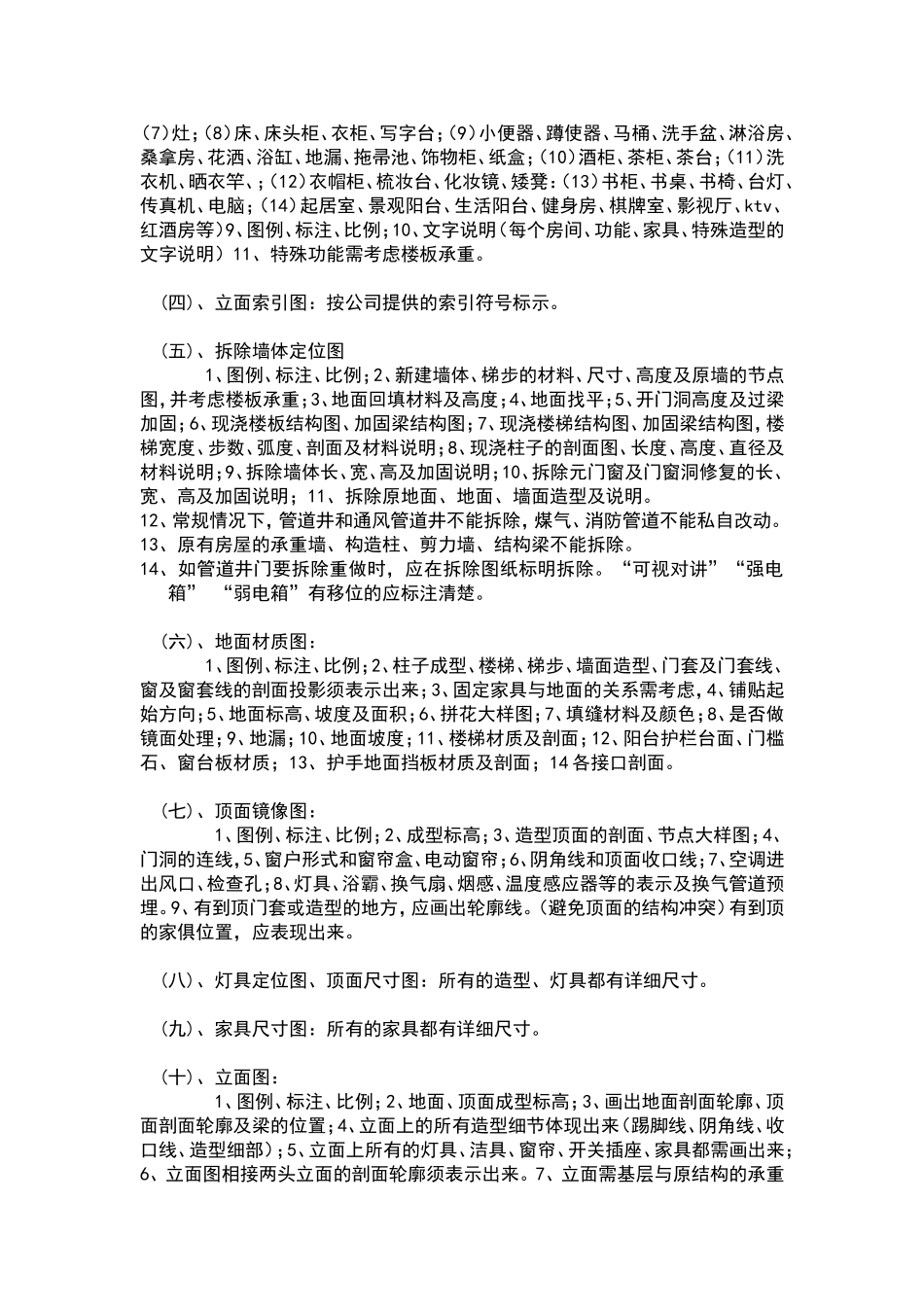

施工图制作流程1、前提条件：（1）甲方确认的平面图；（2）甲方确认的效果图及设计方案；（3）原始结构图（墙体结构、梁分布、高度、门窗、给排水、电气开关等）；（4）消防、空调、电器设备、智能弱电；（5）主材表。2、制作流程：（1）在拥有原始建筑结构的情况下，由助理做原始平面、顶面图。（2）由设计师画平面图，助理可帮设计师排版、标注。（3）在甲方确认平面图、效果图、设计方案后，并拥有此项目相关的配套设施的施工图后（比如：消防、空调、电器设备、智能弱电等），设计师画顶面、地面材质图，不具备条件的，不能画。（4）对画好的平、顶、地面图进行初查，主要对这几方面初查：①与原始结构是否稳合；②与配套设施是否稳合；③是否满足必须的及甲方要求的使用功能。设计师要把初查记录写在每日工作计划里面。（5）初查无问题后，设计师功出主要的立、剖面，并清晰的交代设计方案其它立、剖面及工艺，交助理完善。大样图由助理完成，若立面图、剖面图与平面不符的，及时调整，有甲方确认的主材后，方可标材质。（6）在甲方确认所有方案以后，设计师选出所有主材、五金、灯具、洁具、橱柜、窗帘、家具等（包含小样品），由助理完成。（7）水电图由设计师画系统图，其它平、立面由设计师清晰的告知助理，由助理完成。（8）封面、设计说明、目录、图例由助理完成。（9）全部施工图完成后，助理先自查，主要检查，图规范排版，标准及性指标，无误后再由设计师自查，设计师必须对图纸的硬性指标，功能、工艺、比例、美观，可实施性，全方但的检查，无问题后交领导审查。（10）每一步设计师需在每日工作计划中写明，以备复查，若领导交查出问题，是排版，图纸规范的设计师同助理一起负责，若是比例、美观、功能等由设计一人负责。技术指标一、图纸内容：（一）、装修类：（1）封面；（2）风格说明；（3）设计说明；（4）目录；（5）图例（可在图内）；（6）主材表；（7）原始平面图；（8）平面布置图；（9）立面索引；（10）土建改,造况41图；（11）地面材质图；（12）顶面镜像图；（13）顶面尺寸、灯具定位图；（14）家具尺寸图；（15）立面图；（16）剖面图；（17）大样图；（18）五金图；（19）厨柜、洁具、灯具图；（20）窗帘、家具图；（21）主材料小样；（22）封底。（二）、水电类：（1）封面；（2）设计说明；（3）目录；（4）图例；（5）主材表；（6）系统图；（7）平面图；（8）立面；（9）剖面图、大样图。二、每张图纸的硬性指标：（一）、装修类：（1）封面：以公司的封面为范本，修改工程名称、设计师、设计日期。（2）设计说明：原则：符合公司、消防、制图规范；内容：①名称；②项目名称；③设计依据；④工程概况及设计范围；⑤图纸一般说明；⑥其它说明。（3）目录、图例、主材表：按公司的范本修改填表写。（4）原始平面图必须有以下内容：①、墙体及厚度尺寸、剪力墙填充；②、窗户（高度、离地、窗子立面、窗台板）及开启方向；③、门洞宽和高度；④、阳台及护栏；⑤、柱；⑥、楼梯（步数、高度、宽度、平台尺寸、上下方向）；⑦、防盗门；⑧、各种排水管（尺寸位置）；⑨、各种给水管的位置、尺寸、地高；⑩、管道井位置及尺寸、检查孔及气孔地高和尺寸；11、水表、总阀、电表、气表及阀门；12、强、弱电箱；13、柱注、图例；14、文字说明、墙体情况、地面情况；15、地面标高及地梁标高；16、特殊设备地高及尺寸（如：消防栓、报警器、紧急按钮、可视对讲）；17、原开关、插座的位置尺寸及地高；18、主入口、坐向。(二)、原始顶面必须有以下内容：1、顶面标高及尺寸；2、梁的标高及宽度及剖面；3、搂空、楼梯平台顶；4、顶上下水管及存水管的尺寸、地高；5、文字说明（顶面砂灰及粉刷情况）；6、标注及图例、比例；7、顶面线路检查盒及标高；8、原灯具及位置标高。(三)、平面布置图必须有以下内容：1、主入口、坐向；2、踢线及墙体饰面厚度、选型及线条剖面、门及门套门锁剖面轮廓线；3、窗帘形式、窗户开启方向；4、各柱子成型轮廓；5、楼梯成型轮廓、扶手轮廓；6、地台楼步的成形轮廓；7、各隔断的轮廓；8、必须的功能及家具（包括（1）鞋柜；（2...
