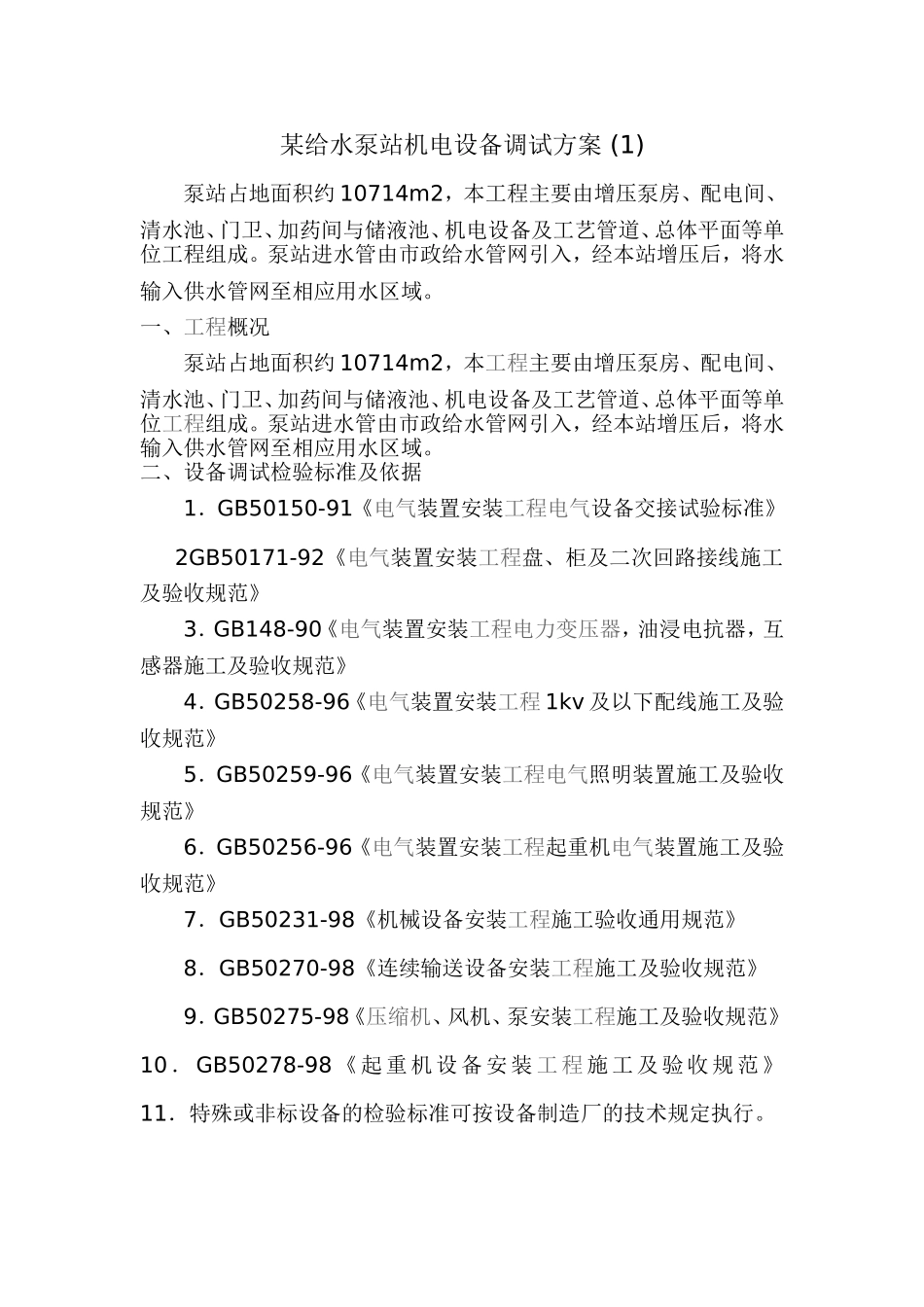

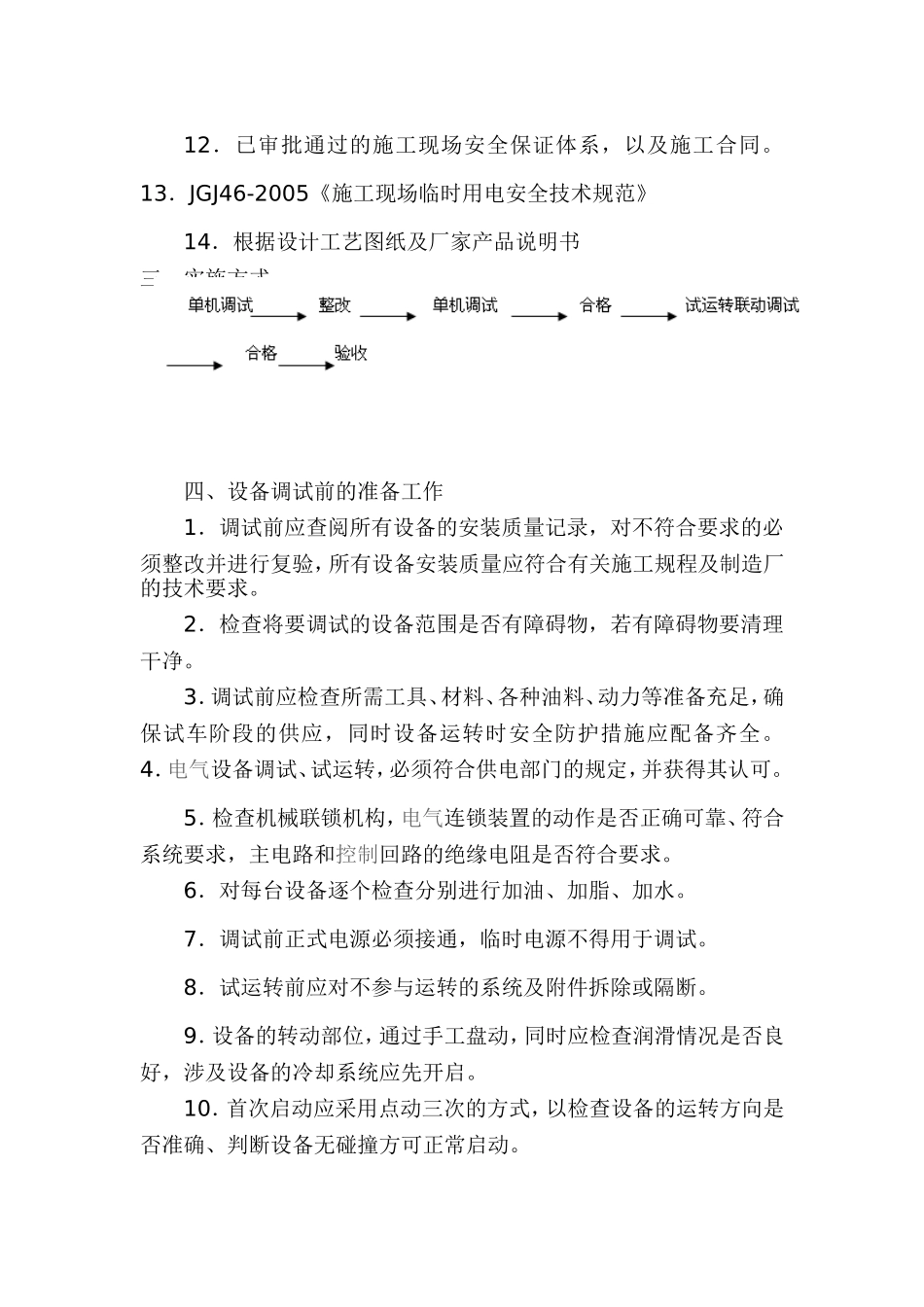

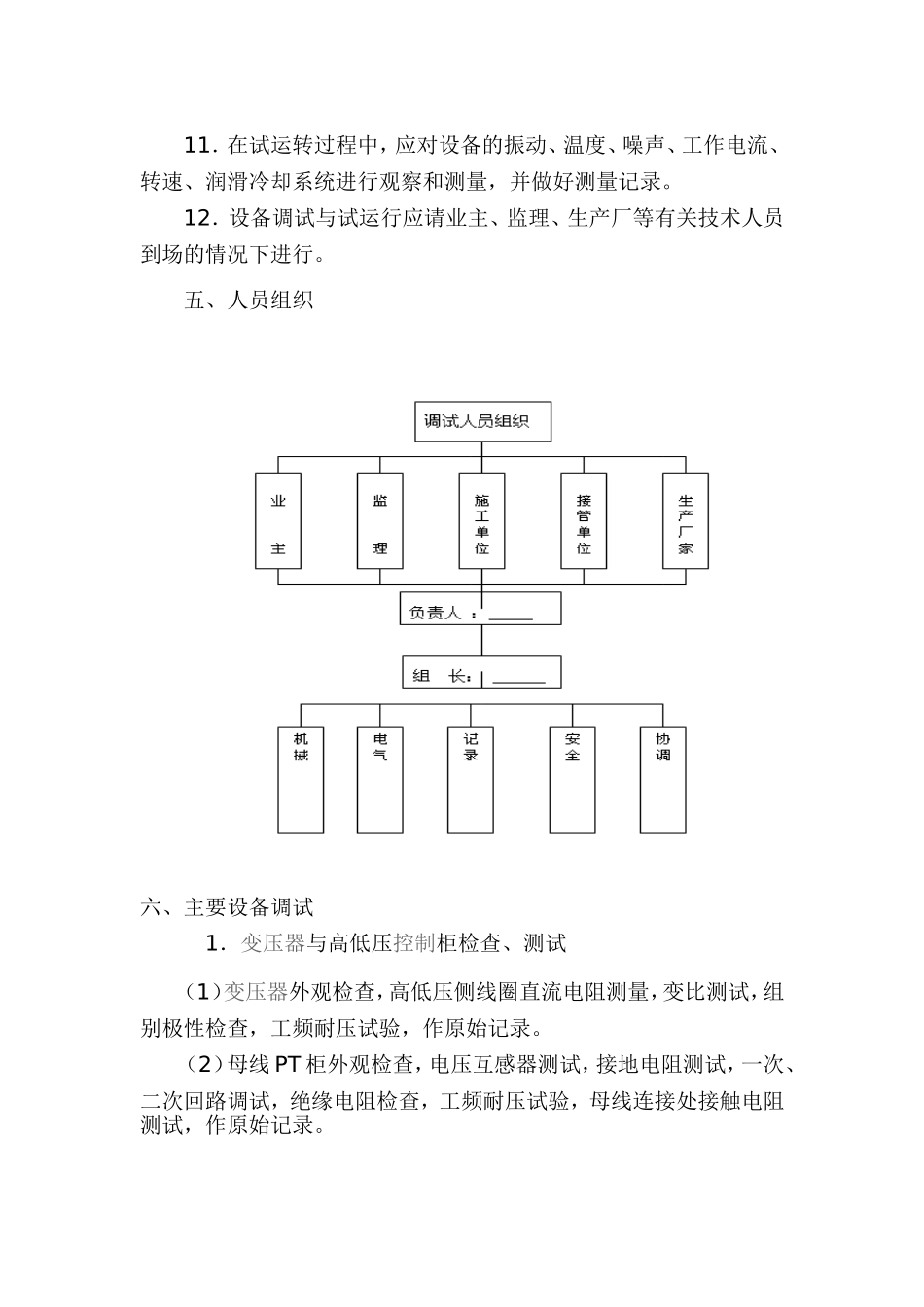

某给水泵站机电设备调试方案(1)泵站占地面积约10714m2，本工程主要由增压泵房、配电间、清水池、门卫、加药间与储液池、机电设备及工艺管道、总体平面等单位工程组成。泵站进水管由市政给水管网引入，经本站增压后，将水输入供水管网至相应用水区域。一、工程概况泵站占地面积约10714m2，本工程主要由增压泵房、配电间、清水池、门卫、加药间与储液池、机电设备及工艺管道、总体平面等单位工程组成。泵站进水管由市政给水管网引入，经本站增压后，将水输入供水管网至相应用水区域。二、设备调试检验标准及依据1．GB50150-91《电气装置安装工程电气设备交接试验标准》2GB50171-92《电气装置安装工程盘、柜及二次回路接线施工及验收规范》3．GB148-90《电气装置安装工程电力变压器，油浸电抗器，互感器施工及验收规范》4．GB50258-96《电气装置安装工程1kv及以下配线施工及验收规范》5．GB50259-96《电气装置安装工程电气照明装置施工及验收规范》6．GB50256-96《电气装置安装工程起重机电气装置施工及验收规范》7．GB50231-98《机械设备安装工程施工验收通用规范》8．GB50270-98《连续输送设备安装工程施工及验收规范》9．GB50275-98《压缩机、风机、泵安装工程施工及验收规范》10．GB50278-98《起重机设备安装工程施工及验收规范》11．特殊或非标设备的检验标准可按设备制造厂的技术规定执行。12．已审批通过的施工现场安全保证体系，以及施工合同。13．JGJ46-2005《施工现场临时用电安全技术规范》14．根据设计工艺图纸及厂家产品说明书三、实施方式四、设备调试前的准备工作1．调试前应查阅所有设备的安装质量记录，对不符合要求的必须整改并进行复验，所有设备安装质量应符合有关施工规程及制造厂的技术要求。2．检查将要调试的设备范围是否有障碍物，若有障碍物要清理干净。3．调试前应检查所需工具、材料、各种油料、动力等准备充足，确保试车阶段的供应，同时设备运转时安全防护措施应配备齐全。4．电气设备调试、试运转，必须符合供电部门的规定，并获得其认可。5．检查机械联锁机构，电气连锁装置的动作是否正确可靠、符合系统要求，主电路和控制回路的绝缘电阻是否符合要求。6．对每台设备逐个检查分别进行加油、加脂、加水。7．调试前正式电源必须接通，临时电源不得用于调试。8．试运转前应对不参与运转的系统及附件拆除或隔断。9．设备的转动部位，通过手工盘动，同时应检查润滑情况是否良好，涉及设备的冷却系统应先开启。10．首次启动应采用点动三次的方式，以检查设备的运转方向是否准确、判断设备无碰撞方可正常启动。11．在试运转过程中，应对设备的振动、温度、噪声、工作电流、转速、润滑冷却系统进行观察和测量，并做好测量记录。12．设备调试与试运行应请业主、监理、生产厂等有关技术人员到场的情况下进行。五、人员组织六、主要设备调试1．变压器与高低压控制柜检查、测试（1）变压器外观检查，高低压侧线圈直流电阻测量，变比测试，组别极性检查，工频耐压试验，作原始记录。（2）母线PT柜外观检查，电压互感器测试，接地电阻测试，一次、二次回路调试，绝缘电阻检查，工频耐压试验，母线连接处接触电阻测试，作原始记录。（3）高压开关柜调试，分合闸及保护试验，测量绝缘电阻，做工频耐压试验。电流互感器测试，避雷测试，一次、二次回路调试，作原始记录。2．离心泵调试（1）先在无水的情况下，点动看是否振动过大噪音情况，但运行时间不得超过5秒以上。（2）离心泵应在有水工况下进行试车，看水泵是否出水，确定正反转，看出水情况是否良好。（3）运转时各法兰处不得有渗水现象，所有螺栓等紧固件应无松动。（4）对电源电缆，使用一个1000V-DC高阻表，表之间以及任何一相和地之间应在50MΩ以上，无论如何不应低于1MΩ。（5）水泵运行应平稳、无异常声响，泵及管道处无较大振动。（6）电机绕组与轴承温升正常，热保护装置不应动作。（7）离心泵的机械密封良好，湿度检测装置不应动作。（8）离心泵的功能技术数据由厂家确认（如电流、电压等符合要求）。3．桥式起重机（1）试运转前，设备技术文件、合格证书应完整齐全。（2）所有连接部件应紧固无松动，...
