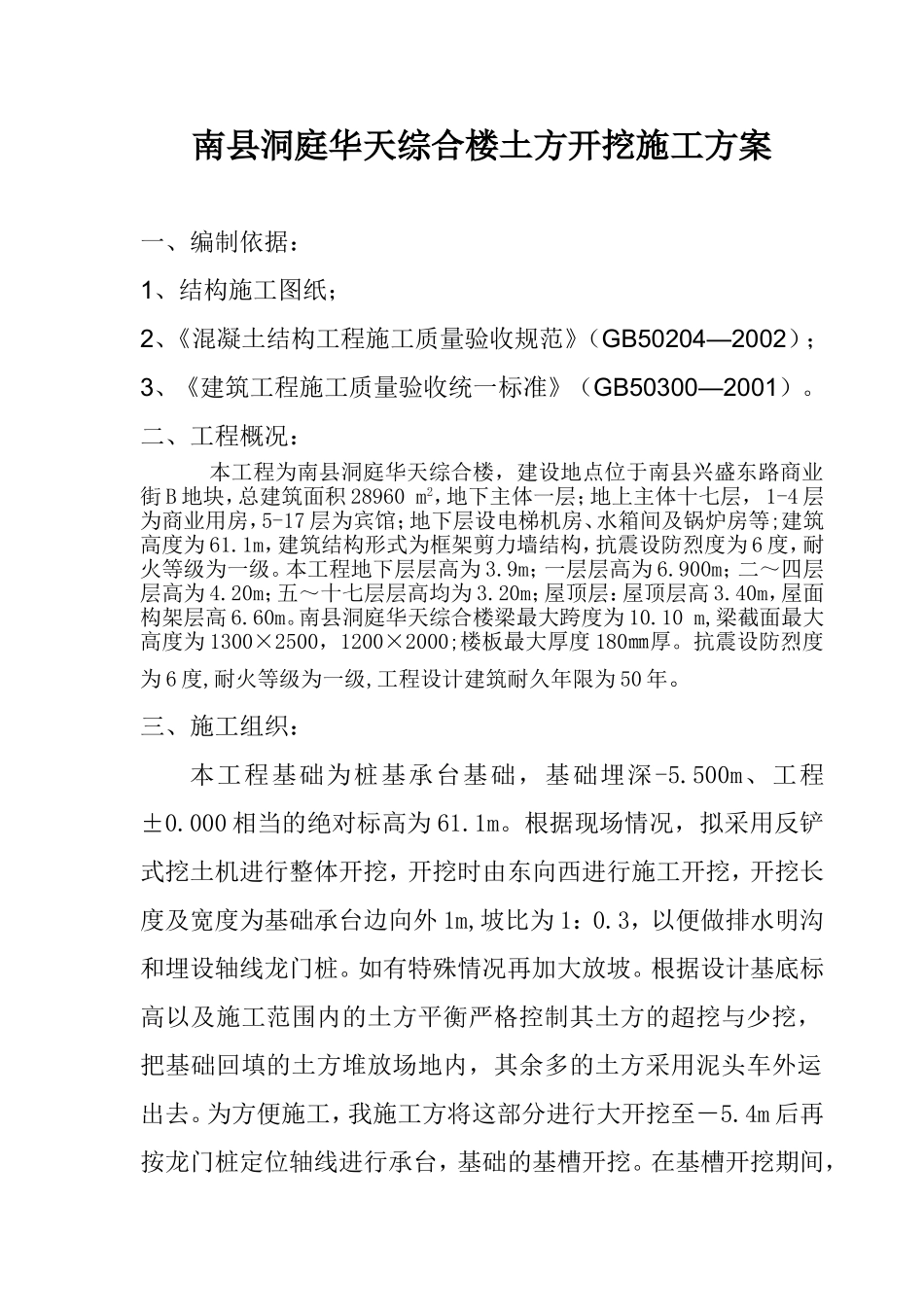

南县洞庭华天综合楼土方开挖施工方案一、编制依据：1、结构施工图纸；2、《混凝土结构工程施工质量验收规范》（GB50204—2002）；3、《建筑工程施工质量验收统一标准》（GB50300—2001）。二、工程概况：本工程为南县洞庭华天综合楼，建设地点位于南县兴盛东路商业街B地块，总建筑面积28960m2，地下主体一层；地上主体十七层，1-4层为商业用房，5-17层为宾馆；地下层设电梯机房、水箱间及锅炉房等;建筑高度为61.1m，建筑结构形式为框架剪力墙结构，抗震设防烈度为6度，耐火等级为一级。本工程地下层层高为3.9m；一层层高为6.900m；二～四层层高为4.20m；五～十七层层高均为3.20m；屋顶层：屋顶层高3.40m，屋面构架层高6.60m。南县洞庭华天综合楼梁最大跨度为10.10m,梁截面最大高度为1300×2500，1200×2000;楼板最大厚度180㎜厚。抗震设防烈度为6度,耐火等级为一级,工程设计建筑耐久年限为50年。三、施工组织：本工程基础为桩基承台基础，基础埋深-5.500m、工程±0.000相当的绝对标高为61.1m。根据现场情况，拟采用反铲式挖土机进行整体开挖，开挖时由东向西进行施工开挖，开挖长度及宽度为基础承台边向外1m,坡比为1：0.3，以便做排水明沟和埋设轴线龙门桩。如有特殊情况再加大放坡。根据设计基底标高以及施工范围内的土方平衡严格控制其土方的超挖与少挖，把基础回填的土方堆放场地内，其余多的土方采用泥头车外运出去。为方便施工，我施工方将这部分进行大开挖至－5.4m后再按龙门桩定位轴线进行承台，基础的基槽开挖。在基槽开挖期间，测量人员密切配合，随时施测基坑边线及基底标高，确保土方到位和不超挖，预留20cm待人工清理，防止挖机撞击管桩与扰动基底持力层。在深基坑旁挖设集水井，井内集水用泥浆泵抽至周围排水沟。在基坑四周用红白花钢管扎栏杆一圈做安全围护，以防行人跌入坑内，基础工程施工期间，扎路架供人员上下作业。大开挖土方6天完成，基坑基槽5天完成。基坑排水采用明沟排水、集水坑积水、潜水泵抽水，保证基坑底部无明水，以防基坑被水浸泡。挖土机开挖至桩顶面设计标高，向上20cm处后，人工开挖余土，开挖的土方就近堆放于基坑内的空地，以便于以后的基坑回填。多余的土方采用泥头车外运出去。机械开挖时，人工跟进清理基坑底及边坡、开挖排水沟。基坑开挖后，安排专人负责排水。四、施工要点：1、机械挖土前先绘制详细的土方开挖图，规定开挖路线、顺序、范围、排水沟、集水井位置及流向、弃土堆放位置等，避免混乱，造成超挖、乱挖、应尽可能的使机械多挖，减少人工挖方。2、机械开挖土方时设有专人负责指挥，严格控制挖土标高，因该建筑物是由桩承载；机械开挖深度控制在距桩顶100mm处，不得超挖。待桩施工结束在由人工清土地。人工清土应与机械挖土同时进行，以便利用挖土机将清理出的土方清出基坑，减少人工清工的工作量。3、测量人员必须在坑底设置标高控制桩，以控制坑底标高，防止超挖。清土时坑底标高控制桩采用短木方，要求每隔2m×2m设置一个标高控制桩。同时要求测量人员及时将边轴线放出，以便清土人员开挖排水沟、集水井。4、人工清土时，必须根据测量人员所测的标高控制线，拉线清土找平。第一步，可用尖头锹将余土清至基坑设计标高向上2～5cm左右，第二步清土时，必须保证基坑内无明水，且清土必须采用平口锹进行，保证坑地平整、标高准确，且不得扰动基层土。严禁在基坑内采用手推车运土。5、基坑采取明沟排水，集水井集水，真空泵排出基坑外，确保坑底无明水，以防地下水和雨水浸泡，保证土方工程的质量。基坑内四周设300×300排水沟，采用多孔砖侧向砌筑，孔口便于基坑内的积水流入排水沟。基础垫层部位纵横方向每隔6～8m设置200×250～400（深）排水暗沟，内填40-70mm石子。开挖排水沟必须拉线进行，确保横平竖直、整齐美观。集水井砖砌，深度为基坑底向下1m，直径600～800mm。基坑表面的积水通过排水暗沟流入周边排水明沟，再由明沟流入集水井，通过潜水泵或污水泵排出基坑外。6、为防止地表水流入基坑，根据现场实际情况的需要，可在距离基坑边1.5m处设挡水沟，沟通截面尺寸300mm×300mm,采用红砖砌筑，坡度1‰～2‰，表面采用1:3水...
