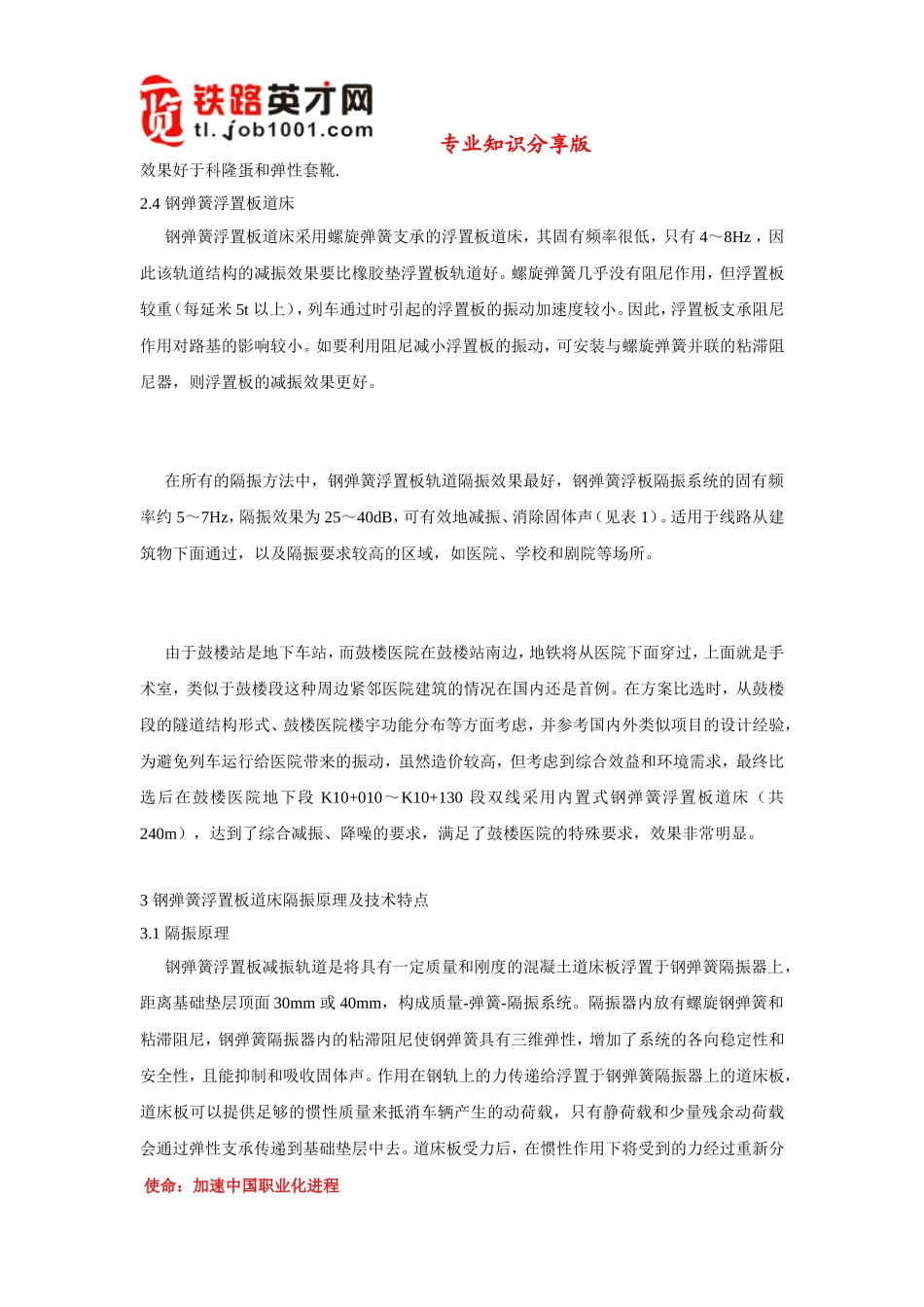

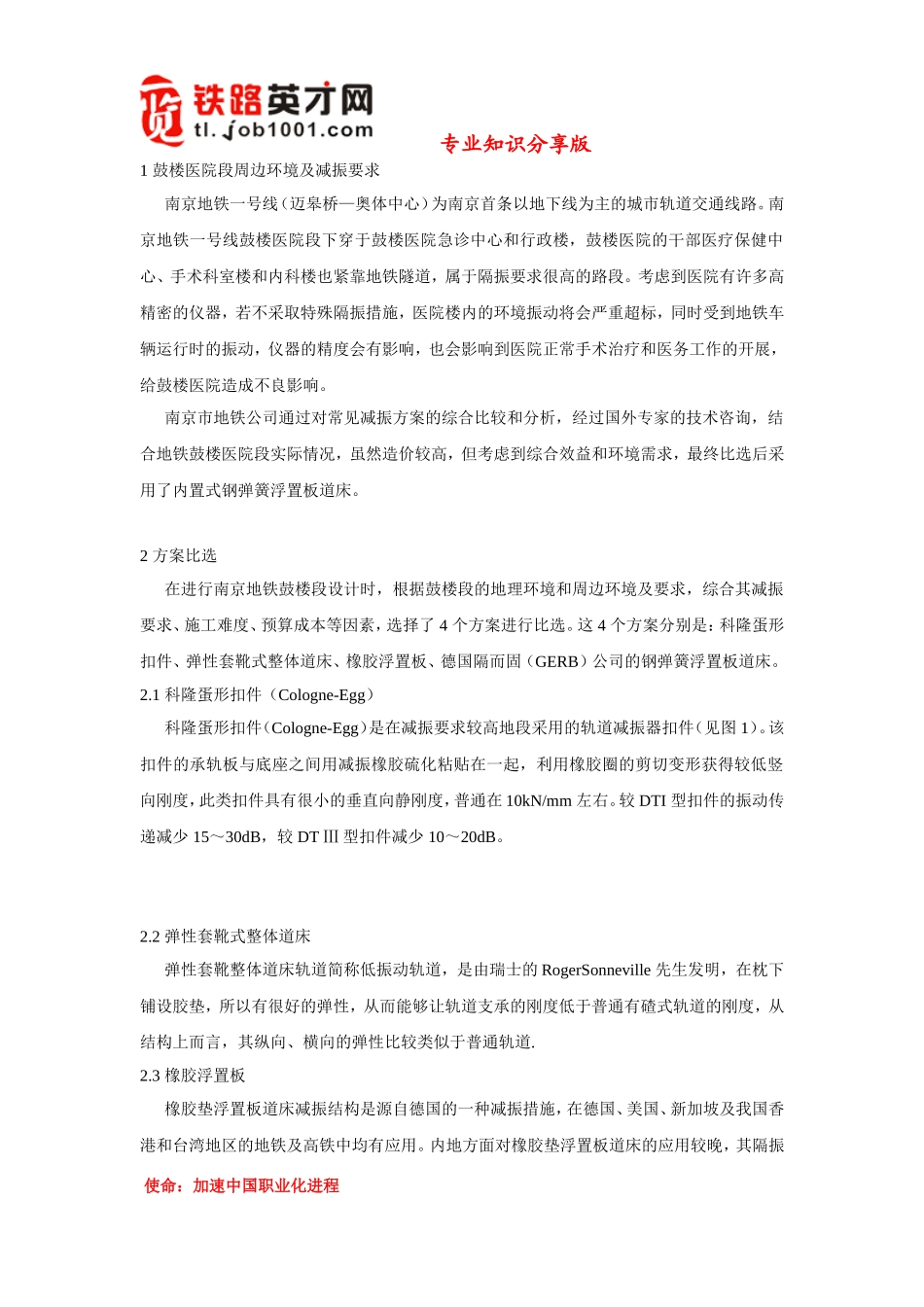

专业知识分享版1鼓楼医院段周边环境及减振要求南京地铁一号线（迈皋桥—奥体中心）为南京首条以地下线为主的城市轨道交通线路。南京地铁一号线鼓楼医院段下穿于鼓楼医院急诊中心和行政楼，鼓楼医院的干部医疗保健中心、手术科室楼和内科楼也紧靠地铁隧道，属于隔振要求很高的路段。考虑到医院有许多高精密的仪器，若不采取特殊隔振措施，医院楼内的环境振动将会严重超标，同时受到地铁车辆运行时的振动，仪器的精度会有影响，也会影响到医院正常手术治疗和医务工作的开展，给鼓楼医院造成不良影响。南京市地铁公司通过对常见减振方案的综合比较和分析，经过国外专家的技术咨询，结合地铁鼓楼医院段实际情况，虽然造价较高，但考虑到综合效益和环境需求，最终比选后采用了内置式钢弹簧浮置板道床。2方案比选在进行南京地铁鼓楼段设计时，根据鼓楼段的地理环境和周边环境及要求，综合其减振要求、施工难度、预算成本等因素，选择了4个方案进行比选。这4个方案分别是：科隆蛋形扣件、弹性套靴式整体道床、橡胶浮置板、德国隔而固（GERB）公司的钢弹簧浮置板道床。2.1科隆蛋形扣件（Cologne-Egg）科隆蛋形扣件（Cologne-Egg）是在减振要求较高地段采用的轨道减振器扣件（见图1）。该扣件的承轨板与底座之间用减振橡胶硫化粘贴在一起，利用橡胶圈的剪切变形获得较低竖向刚度，此类扣件具有很小的垂直向静刚度，普通在10kN/mm左右。较DTI型扣件的振动传递减少15～30dB，较DTⅢ型扣件减少10～20dB。2.2弹性套靴式整体道床弹性套靴整体道床轨道简称低振动轨道，是由瑞士的RogerSonneville先生发明，在枕下铺设胶垫，所以有很好的弹性，从而能够让轨道支承的刚度低于普通有碴式轨道的刚度，从结构上而言，其纵向、横向的弹性比较类似于普通轨道.2.3橡胶浮置板橡胶垫浮置板道床减振结构是源自德国的一种减振措施，在德国、美国、新加坡及我国香港和台湾地区的地铁及高铁中均有应用。内地方面对橡胶垫浮置板道床的应用较晚，其隔振使命：加速中国职业化进程专业知识分享版效果好于科隆蛋和弹性套靴.2.4钢弹簧浮置板道床钢弹簧浮置板道床采用螺旋弹簧支承的浮置板道床，其固有频率很低，只有4～8Hz，因此该轨道结构的减振效果要比橡胶垫浮置板轨道好。螺旋弹簧几乎没有阻尼作用，但浮置板较重（每延米5t以上），列车通过时引起的浮置板的振动加速度较小。因此，浮置板支承阻尼作用对路基的影响较小。如要利用阻尼减小浮置板的振动，可安装与螺旋弹簧并联的粘滞阻尼器，则浮置板的减振效果更好。在所有的隔振方法中，钢弹簧浮置板轨道隔振效果最好，钢弹簧浮板隔振系统的固有频率约5～7Hz，隔振效果为25～40dB，可有效地减振、消除固体声（见表1）。适用于线路从建筑物下面通过，以及隔振要求较高的区域，如医院、学校和剧院等场所。由于鼓楼站是地下车站，而鼓楼医院在鼓楼站南边，地铁将从医院下面穿过，上面就是手术室，类似于鼓楼段这种周边紧邻医院建筑的情况在国内还是首例。在方案比选时，从鼓楼段的隧道结构形式、鼓楼医院楼宇功能分布等方面考虑，并参考国内外类似项目的设计经验，为避免列车运行给医院带来的振动，虽然造价较高，但考虑到综合效益和环境需求，最终比选后在鼓楼医院地下段K10+010～K10+130段双线采用内置式钢弹簧浮置板道床（共240m），达到了综合减振、降噪的要求，满足了鼓楼医院的特殊要求，效果非常明显。3钢弹簧浮置板道床隔振原理及技术特点3.1隔振原理钢弹簧浮置板减振轨道是将具有一定质量和刚度的混凝土道床板浮置于钢弹簧隔振器上，距离基础垫层顶面30mm或40mm，构成质量-弹簧-隔振系统。隔振器内放有螺旋钢弹簧和粘滞阻尼，钢弹簧隔振器内的粘滞阻尼使钢弹簧具有三维弹性，增加了系统的各向稳定性和安全性，且能抑制和吸收固体声。作用在钢轨上的力传递给浮置于钢弹簧隔振器上的道床板，道床板可以提供足够的惯性质量来抵消车辆产生的动荷载，只有静荷载和少量残余动荷载会通过弹性支承传递到基础垫层中去。道床板受力后，在惯性作用下将受到的力经过重新分使命：加速中国职业化进程专业知识分享版配后传递给固定在基础垫层上的隔振器，再通过隔振器传递到...
