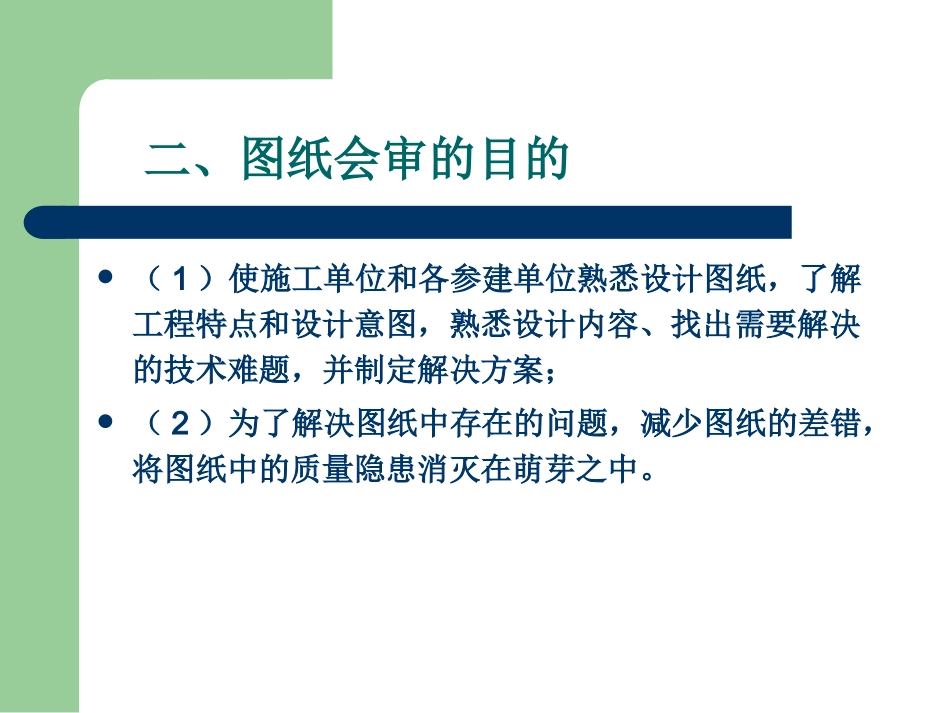

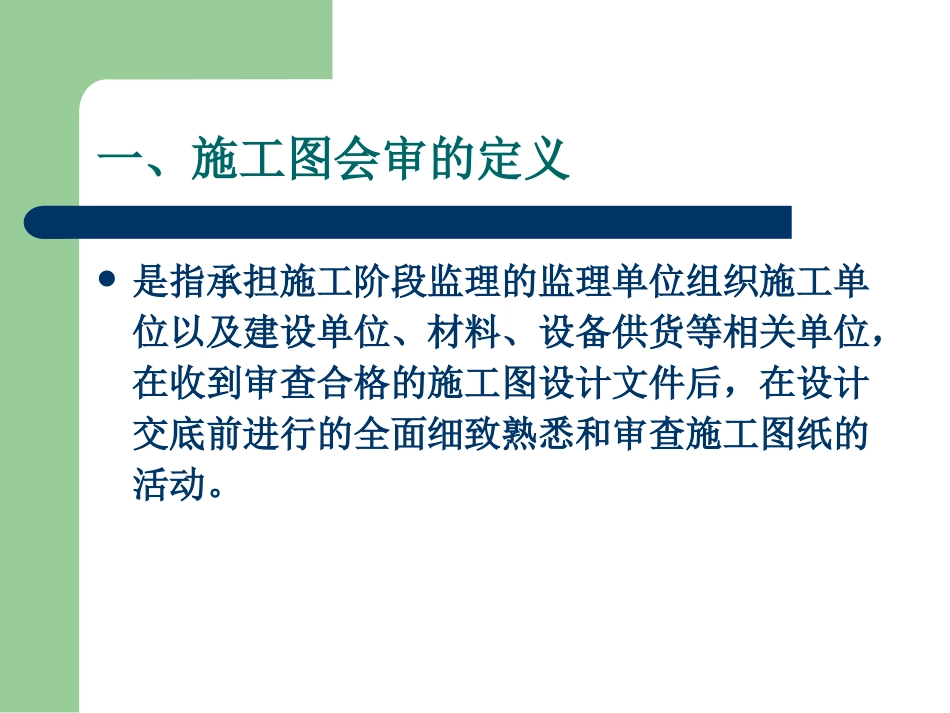

施工图纸会审目的内容要求程序参加单位及人员一、施工图会审的定义是指承担施工阶段监理的监理单位组织施工单位以及建设单位、材料、设备供货等相关单位，在收到审查合格的施工图设计文件后，在设计交底前进行的全面细致熟悉和审查施工图纸的活动。二、图纸会审的目的（1）使施工单位和各参建单位熟悉设计图纸，了解工程特点和设计意图，熟悉设计内容、找出需要解决的技术难题，并制定解决方案；（2）为了解决图纸中存在的问题，减少图纸的差错，将图纸中的质量隐患消灭在萌芽之中。三、参加图纸会审的单位及人员建设方：现场负责人员及其他技术人员；设计方：设计院总工程师、项目负责人及各个专业设计负责人；监理方：项目总监、副总监及各个专业监理工程师；施工单位：项目经理、项目副经理、项目总工程师及各个专业技术负责人；其他相关单位：技术负责人。四、图纸会审的内容（1）是否无证设计或越级设计；图纸是否经设计单位正式签署。（2）地质勘探资料是否齐全。（3）设计图纸与说明是否符合当地要求。（4）设计地震烈度是否符合当地要求。（5）几个设计单位共同设计的图纸相互间有无矛盾；专业图纸之间、平立剖面图之间有无矛盾；标注有无遗漏。图纸会审的内容（6）总平面与施工图的几何尺寸、平面位置、标高等是否一致。（7）防火、消防是否满足。（8）图纸本身是否有差错及矛盾；结构图与建筑图的平面尺寸及标高是否一致；建筑图与结构图的表示方法是否清楚；是否符合制图标准；预埋件是否表示清楚；有无钢筋明细表或钢筋的构造要求在图中是否表示清楚。图纸会审的内容（9）施工图中所列各种标准图册施工单位是否具备。（10）材料来源有无保证，能否代换；图中所要求的条件能否满足；新材料、新技术的应用是否有问题。（11）地基处理方法是否合理，建筑与结构构造是否存在不能施工、不便于施工的技术问题，或容易导致质量、安全、工程费用增加等方面的问题。图纸会审的内容（12）工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾，布置是否合理。（13）施工安全、环境卫生有无保证。（14）图纸是否符合监理大纲所提出的要求。五、图纸会审要求1、图纸会审前，参加人员应事先熟悉图纸，准备意见，进行必要的核对和计算工作。2、图纸会审由主持单位作好详细记录。3、施工图纸及设备图纸到达现场后，应立即进行图纸会审，以确保工程质量和工程进度。4、图纸会审应在单位工程开工前完成。未经图纸会审的项目，不准开工。当施工图由于客观原因不能满足工程进度时，可分阶段组织会审。图纸会审要求5、图纸会审后，形成图纸会审记录，较重要的或有原则性问题的记录应经监理公司、建设单位会签后，传递给设计代表，对会审中存在的问题，由设计代表签署解决意见，并按设计变更单的形式办理手续。6、图纸会审记录由主持单位保持并发放，施工部保持一份各专业图纸会审记录。六、会审的程序图纸会审应开工前进行。若施工图纸在开工前未全部到齐，可先进行分部工程图纸会审。图纸会审的一般程序：业主或监理方主持人发言→设计方图纸交底→施工方、监理方代表提问题→逐条研究→形成会审记录文件→签字、盖章后生效。会审的程序图纸会审会议由业主或监理主持，做好会议记录及参加人员签字。各专业技术人员针对发现的问题或对图纸的优化建议以文字汇报材料分发会审人员讨论，并作出明确结论；对需要再次讨论的问题，在会审记录上明确最终答复日期。施工方及设计方对提出和解答的问题作好记录以便查核。图纸会审记录由监理负责整理成为图纸会审记录，由各方代表签字盖章认可分发各相关单位执行、归档。七、图纸会审时间控制设计图纸分发后三个工作日内由监理负责组织业主、设计、监理、施工单位及其他相关单位进行设计交底。设计交底后十五个工作日内由监理负责组织上述单位进行图纸会审。建施图审查要点1.检查各层平面图轴线的分尺寸相加是否等于总尺寸，各层同位置轴线尺寸是否相同；检查房间平面布置是否方便使用，采光通风情况是否良好。2.检查立面图上标高和各分尺寸计算是否有误；检查立面图...
