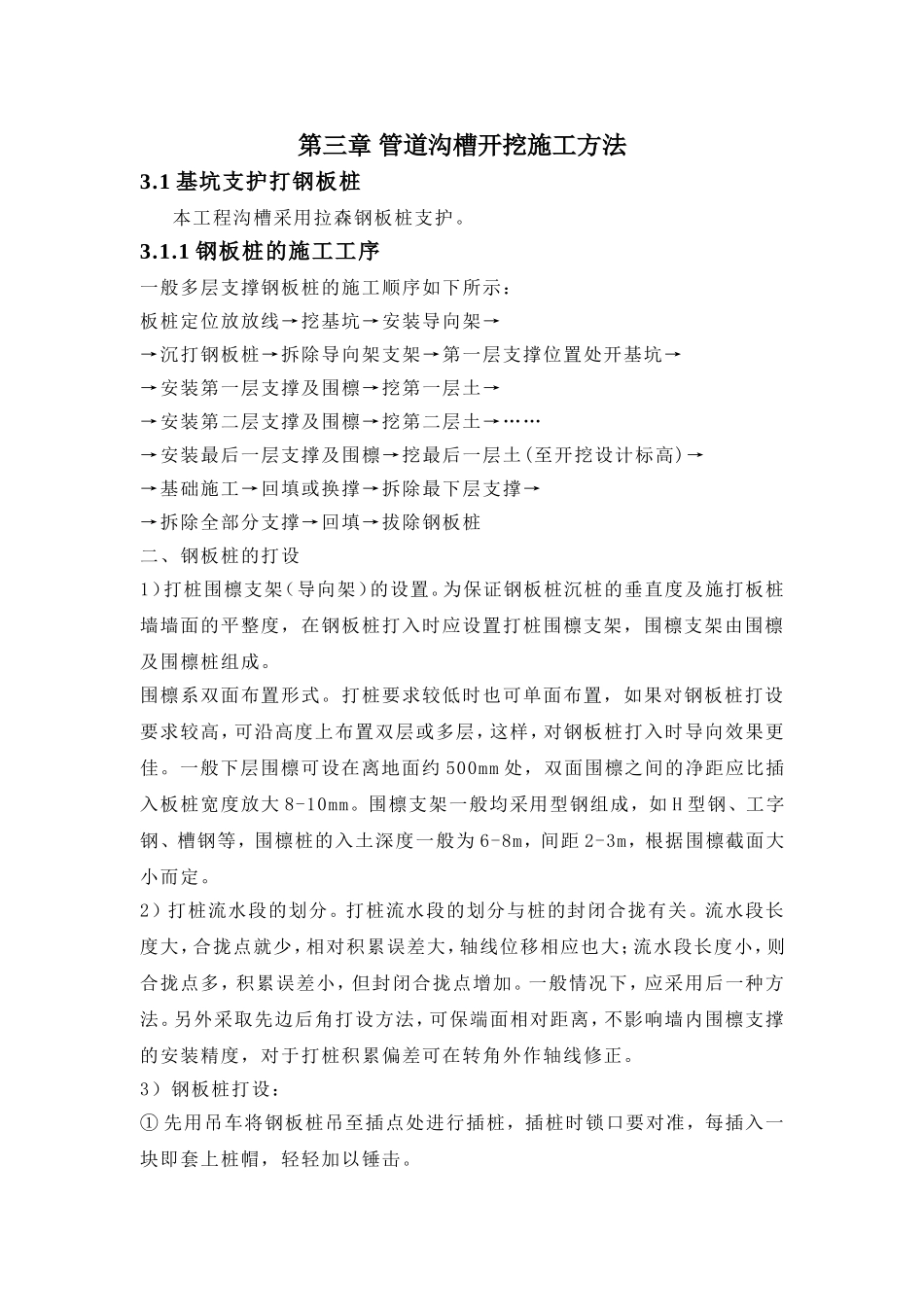

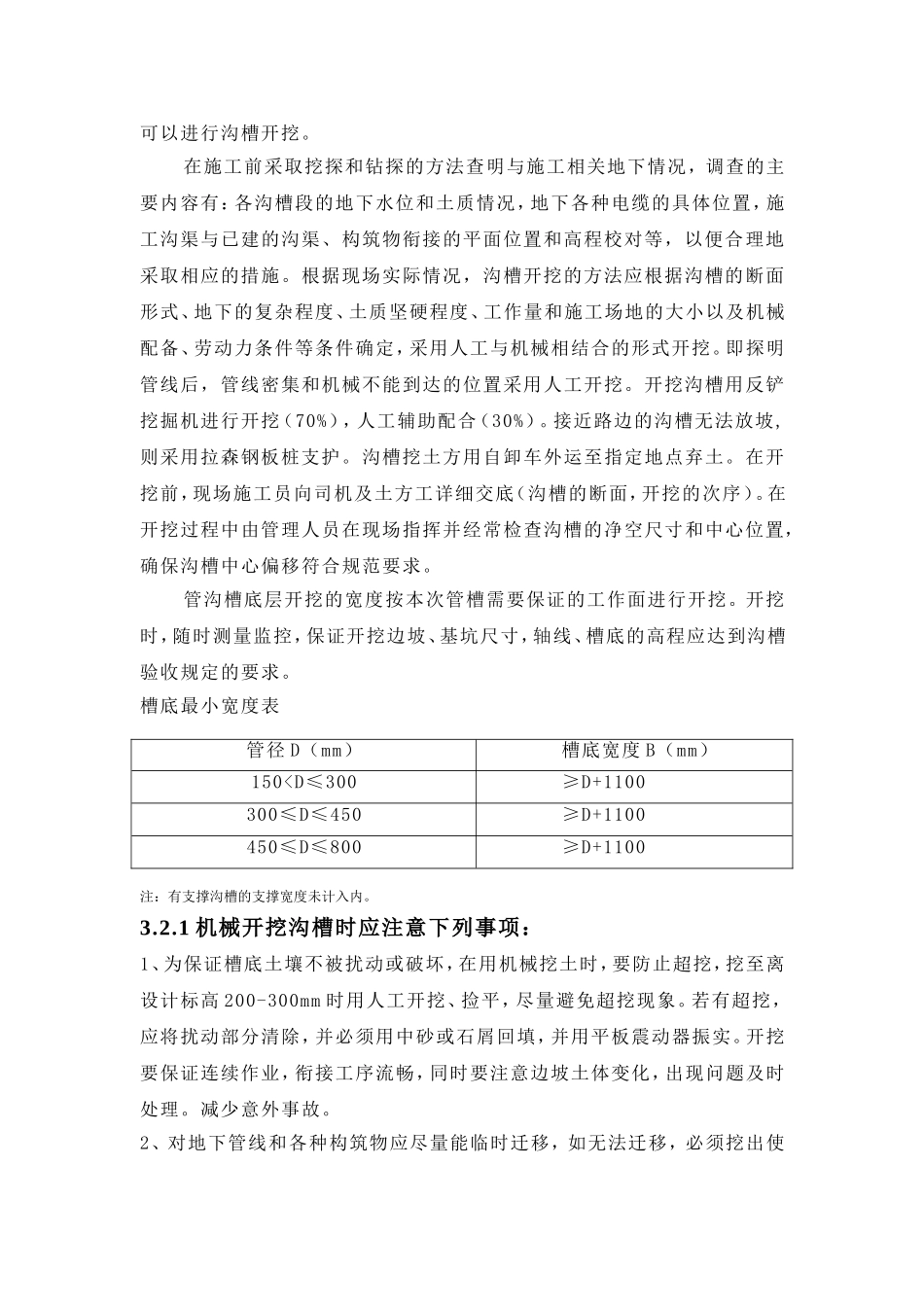

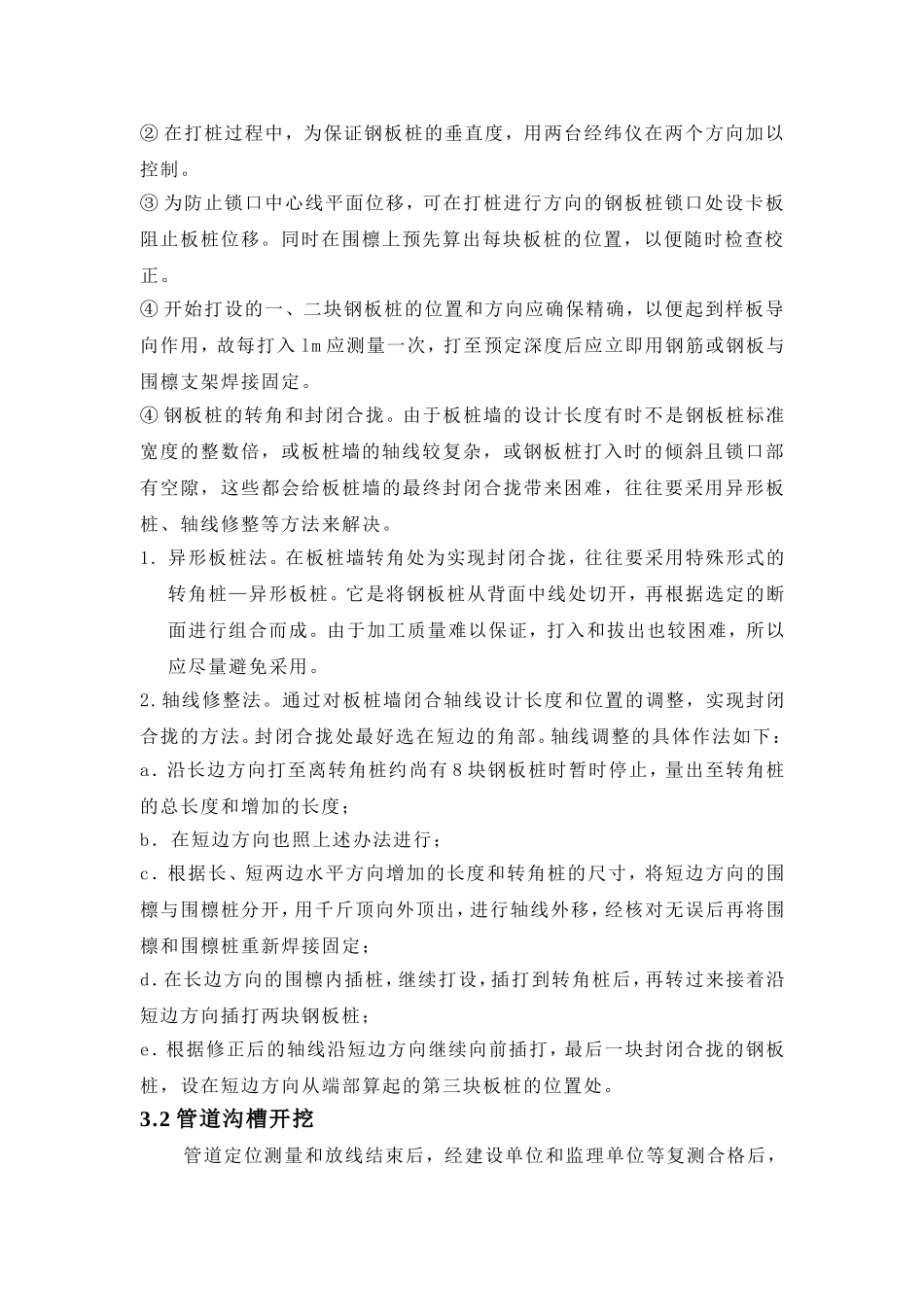

第三章管道沟槽开挖施工方法3.1基坑支护打钢板桩本工程沟槽采用拉森钢板桩支护。3.1.1钢板桩的施工工序一般多层支撑钢板桩的施工顺序如下所示：板桩定位放放线→挖基坑→安装导向架→→沉打钢板桩→拆除导向架支架→第一层支撑位置处开基坑→→安装第一层支撑及围檩→挖第一层土→→安装第二层支撑及围檩→挖第二层土→……→安装最后一层支撑及围檩→挖最后一层土(至开挖设计标高)→→基础施工→回填或换撑→拆除最下层支撑→→拆除全部分支撑→回填→拔除钢板桩二、钢板桩的打设1）打桩围檩支架（导向架）的设置。为保证钢板桩沉桩的垂直度及施打板桩墙墙面的平整度，在钢板桩打入时应设置打桩围檩支架，围檩支架由围檩及围檩桩组成。围檩系双面布置形式。打桩要求较低时也可单面布置，如果对钢板桩打设要求较高，可沿高度上布置双层或多层，这样，对钢板桩打入时导向效果更佳。一般下层围檩可设在离地面约500mm处，双面围檩之间的净距应比插入板桩宽度放大8-10mm。围檩支架一般均采用型钢组成，如H型钢、工字钢、槽钢等，围檩桩的入土深度一般为6-8m，间距2-3m，根据围檩截面大小而定。2）打桩流水段的划分。打桩流水段的划分与桩的封闭合拢有关。流水段长度大，合拢点就少，相对积累误差大，轴线位移相应也大；流水段长度小，则合拢点多，积累误差小，但封闭合拢点增加。一般情况下，应采用后一种方法。另外采取先边后角打设方法，可保端面相对距离，不影响墙内围檩支撑的安装精度，对于打桩积累偏差可在转角外作轴线修正。3）钢板桩打设：①先用吊车将钢板桩吊至插点处进行插桩，插桩时锁口要对准，每插入一块即套上桩帽，轻轻加以锤击。②在打桩过程中，为保证钢板桩的垂直度，用两台经纬仪在两个方向加以控制。③为防止锁口中心线平面位移，可在打桩进行方向的钢板桩锁口处设卡板阻止板桩位移。同时在围檩上预先算出每块板桩的位置，以便随时检查校正。④开始打设的一、二块钢板桩的位置和方向应确保精确，以便起到样板导向作用，故每打入lm应测量一次，打至预定深度后应立即用钢筋或钢板与围檩支架焊接固定。④钢板桩的转角和封闭合拢。由于板桩墙的设计长度有时不是钢板桩标准宽度的整数倍，或板桩墙的轴线较复杂，或钢板桩打入时的倾斜且锁口部有空隙，这些都会给板桩墙的最终封闭合拢带来困难，往往要采用异形板桩、轴线修整等方法来解决。1.异形板桩法。在板桩墙转角处为实现封闭合拢，往往要采用特殊形式的转角桩—异形板桩。它是将钢板桩从背面中线处切开，再根据选定的断面进行组合而成。由于加工质量难以保证，打入和拔出也较困难，所以应尽量避免采用。2.轴线修整法。通过对板桩墙闭合轴线设计长度和位置的调整，实现封闭合拢的方法。封闭合拢处最好选在短边的角部。轴线调整的具体作法如下：a．沿长边方向打至离转角桩约尚有8块钢板桩时暂时停止，量出至转角桩的总长度和增加的长度；b．在短边方向也照上述办法进行；c．根据长、短两边水平方向增加的长度和转角桩的尺寸，将短边方向的围檩与围檩桩分开，用千斤顶向外顶出，进行轴线外移，经核对无误后再将围檩和围檩桩重新焊接固定；d．在长边方向的围檩内插桩，继续打设，插打到转角桩后，再转过来接着沿短边方向插打两块钢板桩；e．根据修正后的轴线沿短边方向继续向前插打，最后一块封闭合拢的钢板桩，设在短边方向从端部算起的第三块板桩的位置处。3.2管道沟槽开挖管道定位测量和放线结束后，经建设单位和监理单位等复测合格后，可以进行沟槽开挖。在施工前采取挖探和钻探的方法查明与施工相关地下情况，调查的主要内容有：各沟槽段的地下水位和土质情况，地下各种电缆的具体位置，施工沟渠与已建的沟渠、构筑物衔接的平面位置和高程校对等，以便合理地采取相应的措施。根据现场实际情况，沟槽开挖的方法应根据沟槽的断面形式、地下的复杂程度、土质坚硬程度、工作量和施工场地的大小以及机械配备、劳动力条件等条件确定，采用人工与机械相结合的形式开挖。即探明管线后，管线密集和机械不能到达的位置采用人工开挖。开挖沟槽用反铲挖掘机进行开挖（70%），人工辅助配合（30%）。接近路边的沟槽无法放坡,则...
