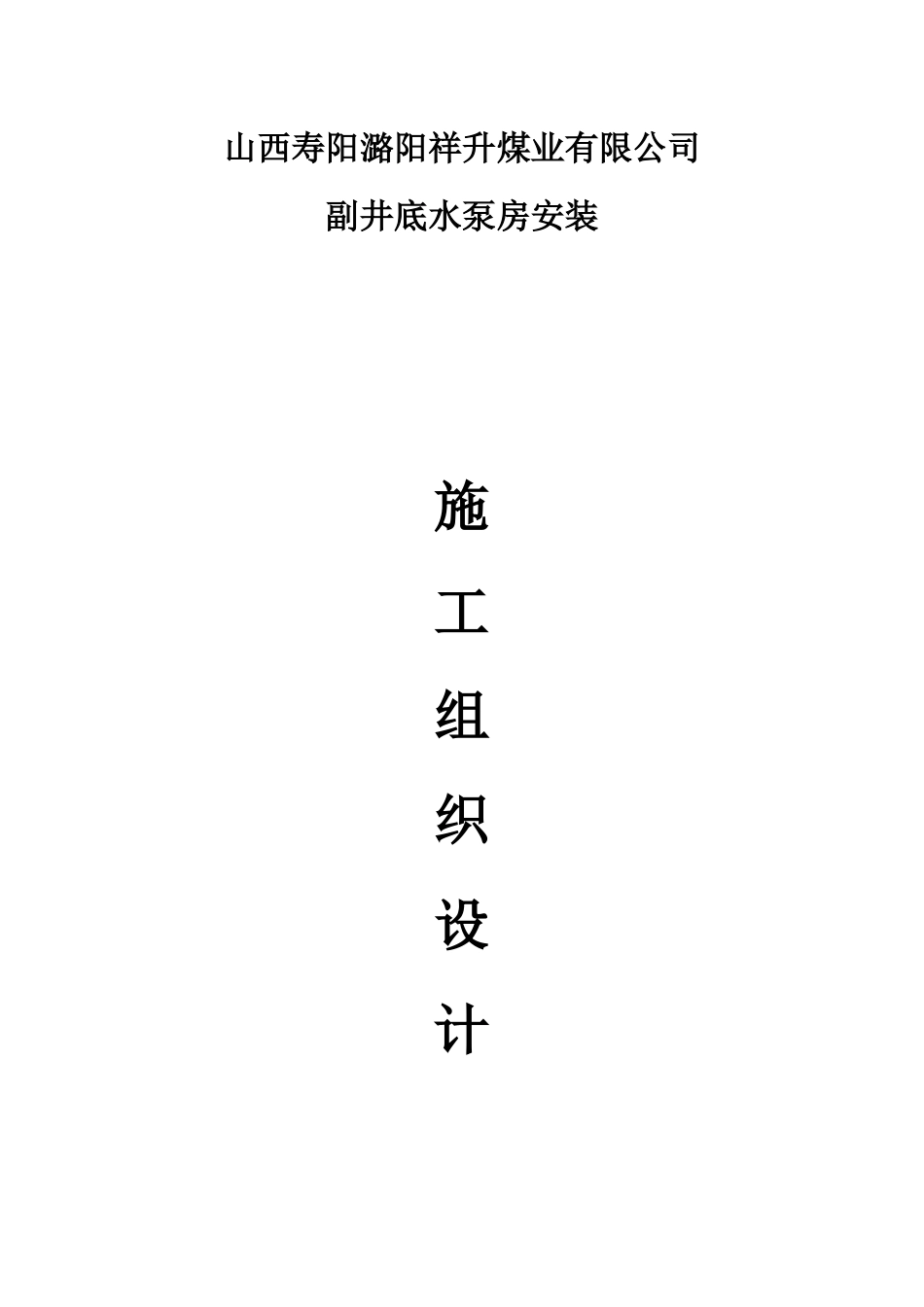

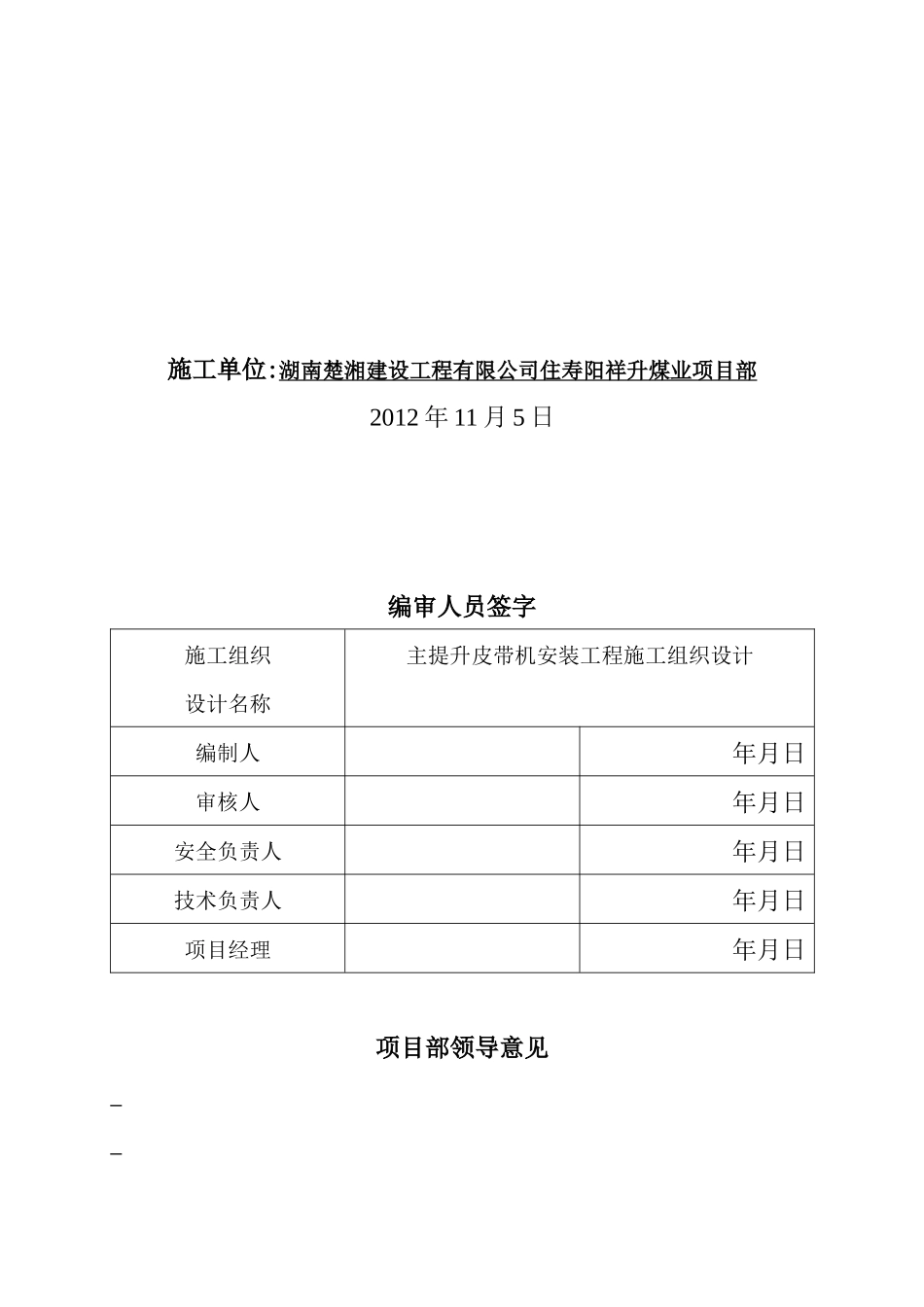

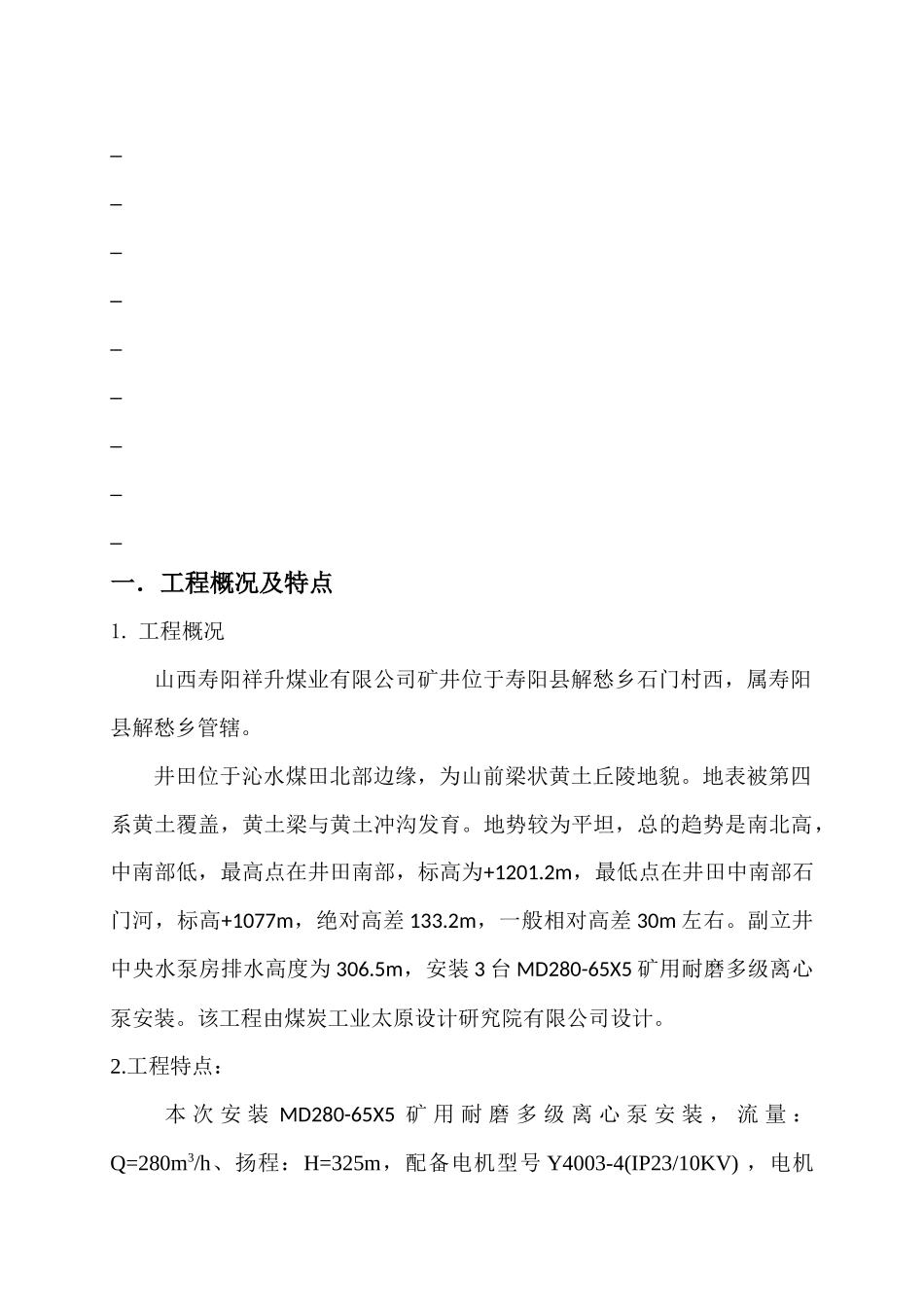

山西寿阳潞阳祥升煤业有限公司副井底水泵房安装施工组织设计施工单位:湖南楚湘建设工程有限公司住寿阳祥升煤业项目部2012年11月5日编审人员签字施工组织设计名称主提升皮带机安装工程施工组织设计编制人年月日审核人年月日安全负责人年月日技术负责人年月日项目经理年月日项目部领导意见一．工程概况及特点1.工程概况山西寿阳祥升煤业有限公司矿井位于寿阳县解愁乡石门村西，属寿阳县解愁乡管辖。井田位于沁水煤田北部边缘，为山前梁状黄土丘陵地貌。地表被第四系黄土覆盖，黄土梁与黄土冲沟发育。地势较为平坦，总的趋势是南北高，中南部低，最高点在井田南部，标高为+1201.2m，最低点在井田中南部石门河，标高+1077m，绝对高差133.2m，一般相对高差30m左右。副立井中央水泵房排水高度为306.5m，安装3台MD280-65X5矿用耐磨多级离心泵安装。该工程由煤炭工业太原设计研究院有限公司设计。2.工程特点：本次安装MD280-65X5矿用耐磨多级离心泵安装，流量：Q=280m3/h、扬程：H=325m，配备电机型号Y4003-4(IP23/10KV)，电机功率450kw，电机电压等级为10kv；配2趟Φ245×8排水管路，DN245闸板阀9个，DN245逆止阀3个。2.本工程由湖南楚湘建设工程有限公司住寿阳祥升煤业项目部施工。3.施工工期：2012年11月15日——2012年12月20日二．施工部署：结合本工程的施工规模和特点，为优质高效地完成该项工程施工任务我们将全面贯彻实行项目法施工，建立以项目经理为首，技术、质量、安全等相互配合的管理层，通过科学系统的管理和先进技术手段，行使计划、组织、指挥、协调、控制、监督六项基本职能，全面履行与建设单位签订的施工合同。三、本施工组织设计编写依据：1.山西寿阳潞阳祥升煤业有限公司《矿井兼并重组整合项目初步设计修改说明书》2.《煤矿安全规程》2011版3.《煤矿安装工程质量检验评定标准》（MT5010-95）4.《煤矿电工手册》5.《副井底水泵房安装》施工图6.本工程特点、施工现场环境、自然条件等7.相关环境保护、职业健康的法律法规四、施工组织成立副井底水泵房安装工程的施工队组，建立健全各项规章制度、向施工人员进行技术交底和施工组织设计、安全技术措施的贯彻，具体组织结构如下：组长：张建增副组长：牛小岗韩振安梁法瑞技术员：王晓核心成员：张满库赵灵书任旭林王永红郭龙杨建新任旭林等职责：负责平衡施工中所遇到的各种问题并组织具体施工。五、施工准备工作：（一）技术准备1.设备材料到货由矿方、监理、厂家、施工单位共同对其进行检查及验收。检查设备完好情况，零部件随机资料是否齐全；设备的到货尺寸是否与设计、实际相符，产品是否有出厂合格证、出厂检验记录。发现问题及时反映。同时做好设配配套非标件加工情况的核查工作，确保工程能顺利衔接，按工期要求完成任务。2.施工现场必须具备安装条件,使所安装的设备能够顺利运至施工现场。3.施工前项目负责人应组织施工人员熟悉有关施工图纸等资料；审查与安装有关的技术图纸，施工队长及有关人员查看现场，确定合理的施工方案。图纸会审应由设计单位：煤炭工业太原设计研究院、建设责任单位：山西寿阳潞阳祥升煤业有限公司、监理单位：山西省煤炭建设监理有限公司山西寿阳潞阳祥升煤业有限公司项目监理部和施工单位：湖南楚湘建设工程有限公司住寿阳祥升煤业项目部分别派人员参加图纸会审工作。并形成图纸会审纪要，签字盖章。4.组织施工人员熟悉图纸，掌握有关施工技术规范，质量标准，验收规范等，并做好层层技术交底。5.编制施工组织设计，做好设计变更，隐蔽等交工资料的现场签证。联系甲方及有关设计人员做图纸会审工作，提出泵房安装材料计划等。6.全面清理现场，查看设备运输道路，做到心中有数。7.联系电源，做好施工用临时电源，电焊机，照明等施工准备工作。布设临时用电路线，临时用电要符合井下用电要求。（二）人员准备本工程因时间紧、任务重，项目部将由管理人员5人及施工人员约60人组成。其中管理人员配备项目经理一名、技术员一名、工长三人、材料员一人。施工班组中，我公司将出勤60人，其中电工5人，电焊工3人。共分成4个班组，即机工班组3个，电工班组1个。为我公司选用素质高，具有专业...
