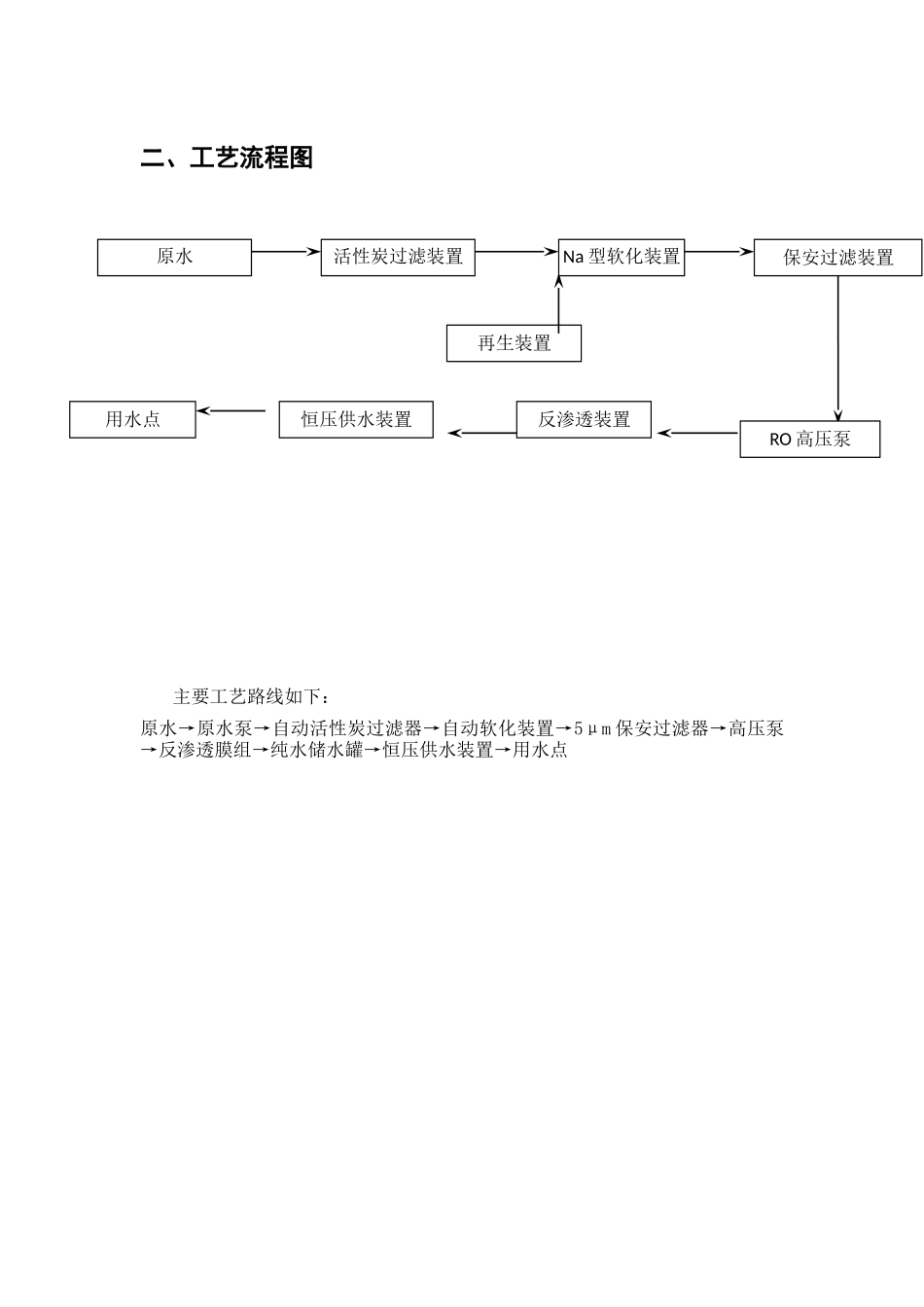

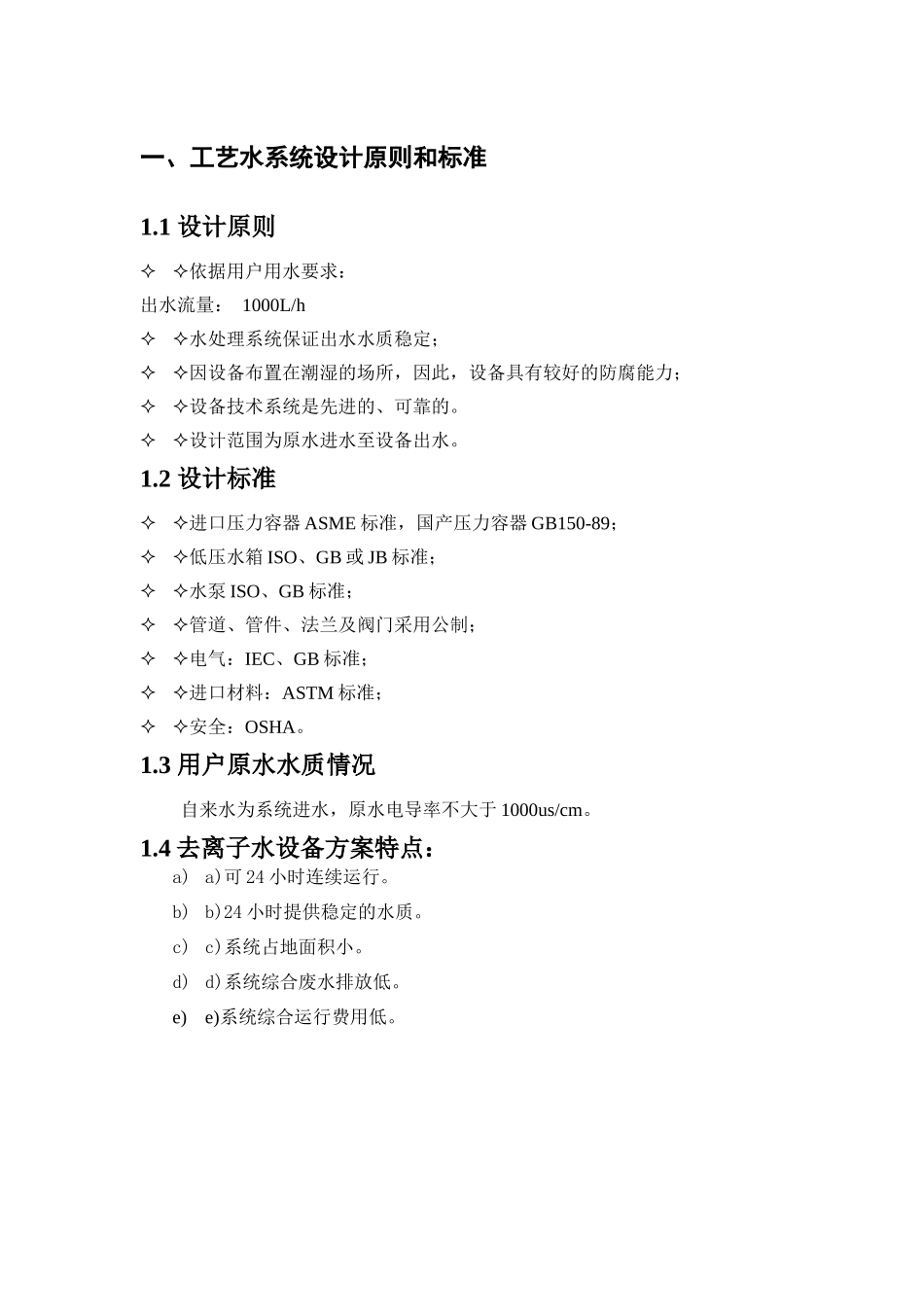

1000L/h自动去离子水设备方案书河北净源水处理设备2012-11-16一、工艺水系统设计原则和标准1.1设计原则²²依据用户用水要求：出水流量：1000L/h²²水处理系统保证出水水质稳定；²²因设备布置在潮湿的场所，因此，设备具有较好的防腐能力；²²设备技术系统是先进的、可靠的。²²设计范围为原水进水至设备出水。1.2设计标准²²进口压力容器ASME标准，国产压力容器GB150-89；²²低压水箱ISO、GB或JB标准；²²水泵ISO、GB标准；²²管道、管件、法兰及阀门采用公制；²²电气：IEC、GB标准；²²进口材料：ASTM标准；²²安全：OSHA。1.3用户原水水质情况自来水为系统进水，原水电导率不大于1000us/cm。1.4去离子水设备方案特点：a)a)可24小时连续运行。b)b)24小时提供稳定的水质。c)c)系统占地面积小。d)d)系统综合废水排放低。e)e)系统综合运行费用低。二、工艺流程图主要工艺路线如下：原水→原水泵→自动活性炭过滤器→自动软化装置→5μm保安过滤器→高压泵→反渗透膜组→纯水储水罐→恒压供水装置→用水点活性炭过滤装置反渗透装置RO高压泵保安过滤装置Na型软化装置再生装置原水恒压供水装置用水点三、工艺配置单序号设备名称设备规格数量产地/生产商1.1.预处理装置1套1.1.1.原水供水装置1.1.1.原水泵型号：BZJ037材质：SUS304流量：2m3/hr；扬程：32m；功率：0.37Kw1台凌霄泵业1.2.1.多介质过滤器1.2.1.过滤罐材质：玻璃钢（内衬PE内胆）尺寸：φ300*1400mm型号：16651个容鑫泰1.2.2.过滤介质精制石英砂、活性炭适量承德绿野1.2.3.自动多路控制阀型号：F67B1套RUN－XIN1.2.4.上布水器1套国产1.2.5.下集水器1套国产1.2.6.中心管型号：DN20材质：UPVC1套国产1.2.7.其他配件材质：UPVC1套台湾/华亚1.3.1.阳离子软化装置1.3.1.过滤罐材质：玻璃钢（内衬PE内胆）尺寸：φ300*1400mm型号：16651个容鑫泰1.3.2.过滤介质Na型阳树脂适量德国漂莱特1.3.3.自动多路控制阀型号：F65B1套RUN－XIN1.3.4.上布水器1套国产1.3.5.下集水器1套国产1.3.6.中心管型号：DN20材质：UPVC1套国产1.3.7.吸盐阀型号：254材质：UPVC1套国产1.3.8.吸盐管型号：DN10材质：PE1套国产1.3.9.再生盐箱型号：100L材质：PE1台国产1.3.10.1.3.10其他配件材质：UPVC1套台湾/华亚1.4.1.保安过滤器1.4.1.保安过滤器过滤精度：20寸5μm（送2只备用滤芯）1个国产1.4.2.熔喷过滤芯规格：20寸，材质：PP棉过滤精度：5μm1支台湾凯福隆2.2.单级反渗透装置型号：AKSY-CS-1000L出力：850-1000L/h设计温度：25度1套2.1.2.反渗透主机1套Aksy2.1.1.立式多级高压泵型号：CDL2-11材质：SUS304流量：2m3/hr；扬程：102m；功率：1.1Kw1台南方泵业2.1.2.反渗透膜组件型号：4040；（海德能）材质：SUS304最低脱盐率：99.0%4只美国2.1.3.压力容器材质：不锈钢型号：4040－14只国产2.1.4.系统膜端连接件材质：UPVC4套国产2.1.5.纯水流量计型号：10GPM1个LZT2.1.6.浓水流量计型号：10GPM1个LZT2.1.7.高压压力表测量范围：0-400psi2个国产2.1.8.低压压力表测量范围：0-200psi1个国产2.1.9.在线电导率仪型号：CM-2301套科达2.1.10.2.1.10电磁阀2个进口2.1.11.2.1.11低压压力传感器JC-2061套Coolwork2.1.12.2.1.12高压压力传感器JC-2301套Coolwork2.1.13.2.1.13控制阀2个国产2.2.2.反渗透自动保护/报警控制系统1套2.2.1.给水低压自动停机/报警系统1套进口元器件2.2.2.浓水高压保护/报警/泻流系统1套进口元器件2.2.3.浓水反馈系统1套进口元器件2.2.4.预处理\反渗透故障连锁系统1套进口元器件2.2.5.开/停机自动冲洗系统1套进口元器件3.3.恒压供水系统3.1.1.压力传感器1套Coolwork3.1.2.自动恒压供水控制系统1套进口元器件4.4.系统电控设施4.1.4.控制柜1套正泰4.2.4.交流接触器1套正泰4.3.4.旋转开关1套日本欧姆龙4.4.4.中间继电器1套日本欧姆龙4.5.4.时间继电器1套日本欧姆龙4.6.4.空气开关1套正泰4.7.4.熔断器1套正泰4.8.4.保险丝1套正泰4.9.4.指示灯1套上海二电工5.5.主机机架、管路5.1.5.主机机架材质：不锈钢1套Aksy5.2.5.系统连接管材、管件材质：UPVC1套台湾/华亚6.6.动力及自控中心1套6.1.6.自动程序控制系统1套6.2.6.活性炭自动...
