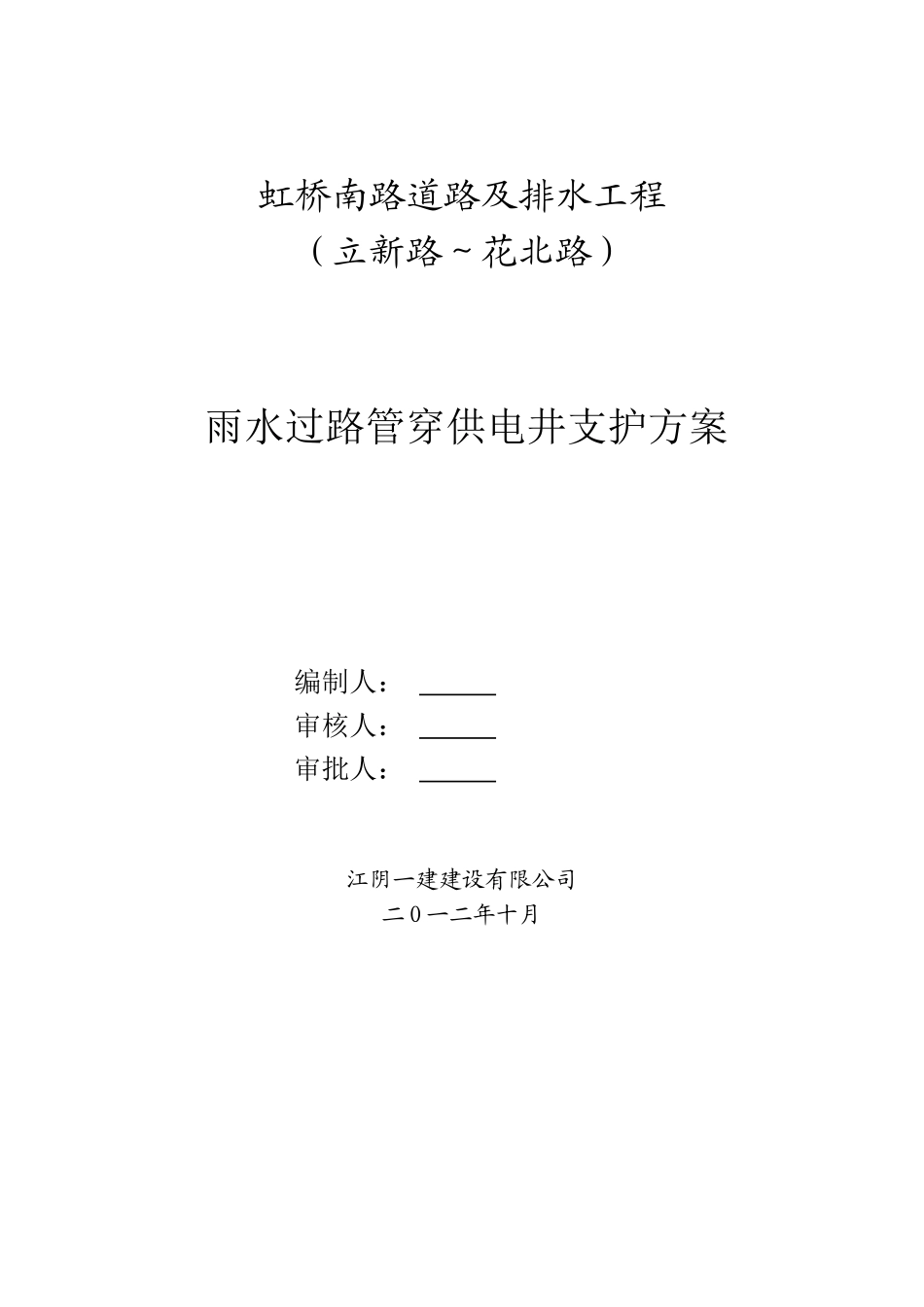

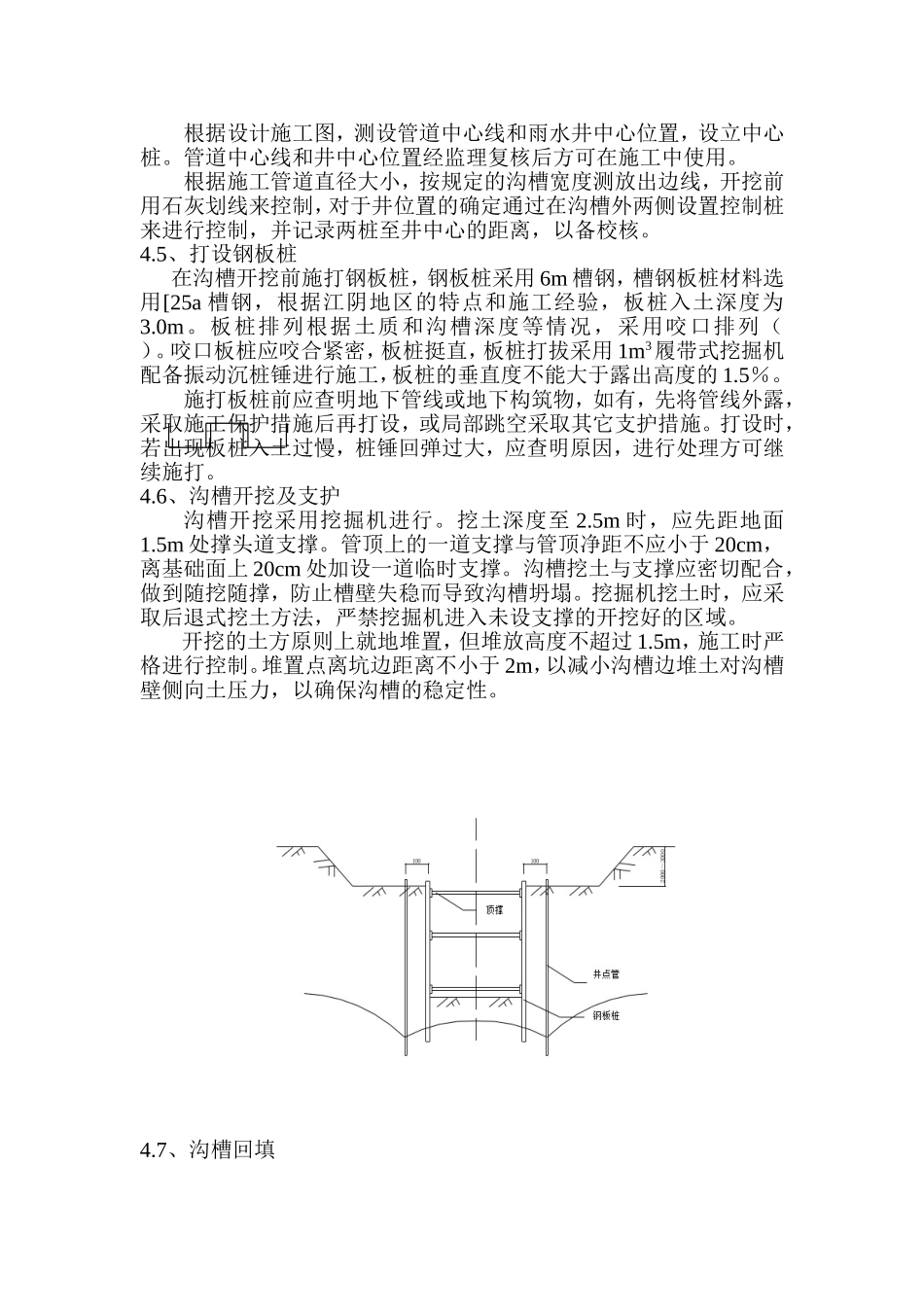

虹桥南路道路及排水工程（立新路～花北路）雨水过路管穿供电井支护方案编制人：审核人：审批人：江阴一建建设有限公司二O一二年十月虹桥南路道路及排水工程（立新路～花北路）雨水过路管穿供电井支护方案一、工程概况本工程在K0+280和K0+400处有DN1200钢筋砼雨水管横穿道路，与道路东侧工农河沟通，但在道路东侧有已建的供电管线，其高程与过路的DN1200雨水管相同，故无法按照现有的雨水设计图纸施工。经建设单位、设计单位、供电公司、监理单位和我施工单位现场勘查，洽商后决定将K0+280和K0+400两处的雨水过路管位置移至供电井处，DN1200雨水管穿过供电井，再与工农河沟通。在穿过供电井的施工过程中，为防止供电井及两侧土体向雨水沟槽内塌方等安全事故的发生，在施工前拟定雨水过路管穿供电井支护方案，并在施工前进行安全交底。二、施工准备2.1、施工队伍进场后，必须先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。2.2、机械设备与材料抓紧落实进场，所需的材料设备必须准备齐全，要满足规范设计要求。2.3、落实管道供应厂家，进行认真考查和认可，选定供应厂商，在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。2.4、管道施工前进行认真的技术质量安全交底，分工明确，责任到人。三、施工安排及方法总说明对于穿供电井处的雨水管道将采用打设钢板桩围护，再进行沟槽开挖的施工方法。四、施工方案4.1、雨水管道施工工艺流程测量放线→打设钢板桩→沟槽开挖及支护→管道基础施工→铺设管道→雨水井施工→沟槽回填4.2、测量放线根据设计施工图，测设管道中心线和雨水井中心位置，设立中心桩。管道中心线和井中心位置经监理复核后方可在施工中使用。根据施工管道直径大小，按规定的沟槽宽度测放出边线，开挖前用石灰划线来控制，对于井位置的确定通过在沟槽外两侧设置控制桩来进行控制，并记录两桩至井中心的距离，以备校核。4.5、打设钢板桩在沟槽开挖前施打钢板桩，钢板桩采用6m槽钢，槽钢板桩材料选用[25a槽钢，根据江阴地区的特点和施工经验，板桩入土深度为3.0m。板桩排列根据土质和沟槽深度等情况，采用咬口排列（）。咬口板桩应咬合紧密，板桩挺直，板桩打拔采用1m3履带式挖掘机配备振动沉桩锤进行施工，板桩的垂直度不能大于露出高度的1.5％。施打板桩前应查明地下管线或地下构筑物，如有，先将管线外露，采取施工保护措施后再打设，或局部跳空采取其它支护措施。打设时，若出现板桩入土过慢，桩锤回弹过大，应查明原因，进行处理方可继续施打。4.6、沟槽开挖及支护沟槽开挖采用挖掘机进行。挖土深度至2.5m时，应先距地面1.5m处撑头道支撑。管顶上的一道支撑与管顶净距不应小于20cm，离基础面上20cm处加设一道临时支撑。沟槽挖土与支撑应密切配合，做到随挖随撑，防止槽壁失稳而导致沟槽坍塌。挖掘机挖土时，应采取后退式挖土方法，严禁挖掘机进入未设支撑的开挖好的区域。开挖的土方原则上就地堆置，但堆放高度不超过1.5m，施工时严格进行控制。堆置点离坑边距离不小于2m，以减小沟槽边堆土对沟槽壁侧向土压力，以确保沟槽的稳定性。4.7、沟槽回填因供电井的基础是砼基础，故供电井范围内的雨水管回填采用C20砼回填至供电井底齐平。五、管道施工的安全文明施工保证措施针对排水工程施工的特点，根据安全风险分析，沟槽塌方和机械事故等一般较多，需重点防范。在加强全员安全教育，提高安全风险意识和防范意识的同时，拟采取以下措施：5.1、施工便道要保证畅通，及时修整。原材料运输车辆要勤检查、勤保养，保证行驶和制动系统的完好。5.2、管道卸车、管道铺设时要对吊重设备进行认真检查，尤其是钢丝绳等，必须满足要求。配合吊装人员要戴好安全帽及手套，必须由专人指挥，以哨令、旗示或手示进行指挥。所采用的“令示”必须规范，并与吊重人员预先沟通好。当管节离开地面，配合吊装人员必须避开被吊物，移动过程中要注意不要被障碍物所绊倒。5.3、沟槽开挖时如遇到异常地质或异常物体等情况，及时向有关单位部门汇报并作记录，处理结束后再行施工；沟槽开挖时要随时注意槽壁的稳定情况，由专人负责查看...
