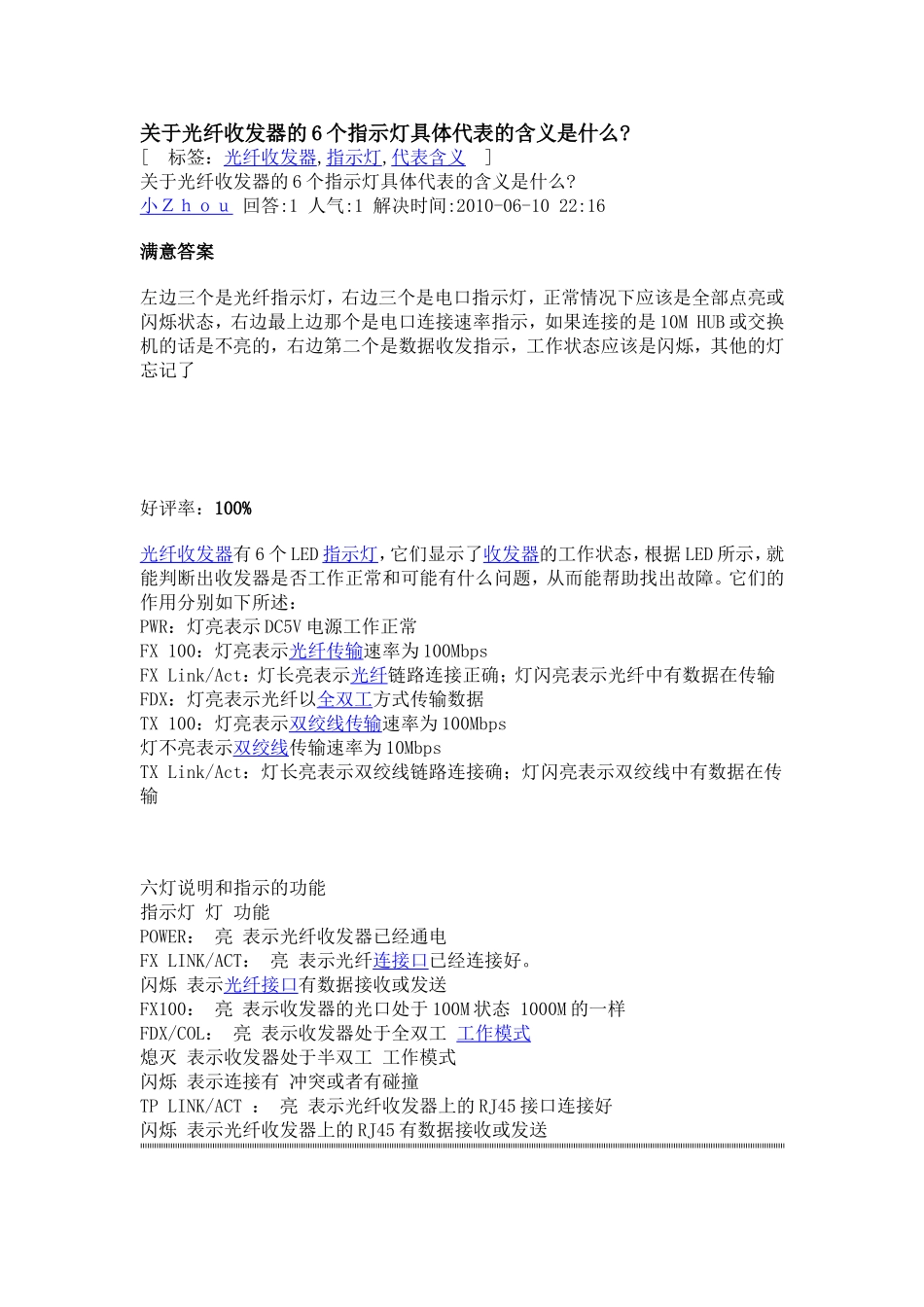

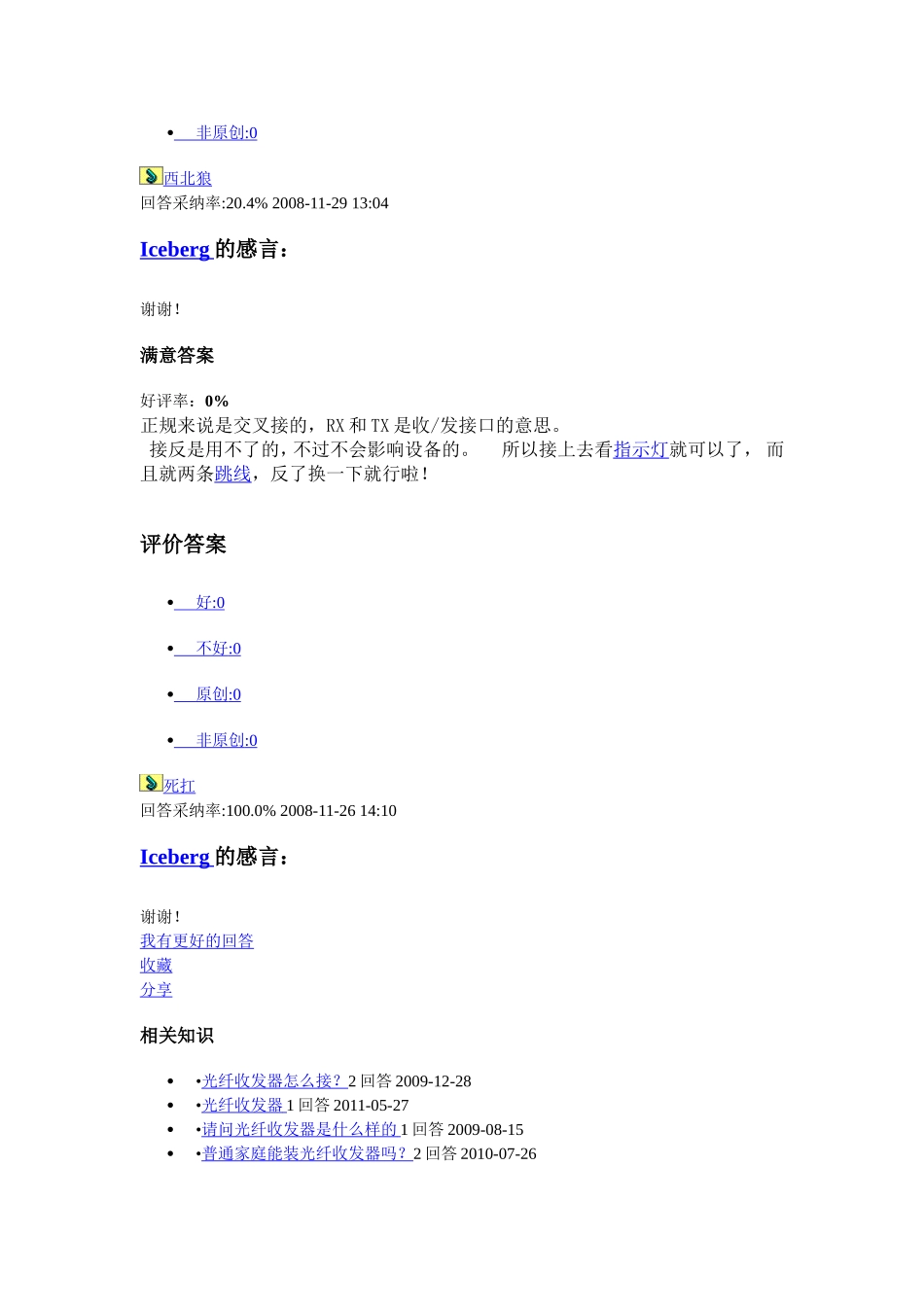

关于光纤收发器的6个指示灯具体代表的含义是什么?[标签：光纤收发器,指示灯,代表含义]关于光纤收发器的6个指示灯具体代表的含义是什么?小Ｚｈｏｕ回答:1人气:1解决时间:2010-06-1022:16满意答案左边三个是光纤指示灯，右边三个是电口指示灯，正常情况下应该是全部点亮或闪烁状态，右边最上边那个是电口连接速率指示，如果连接的是10MHUB或交换机的话是不亮的，右边第二个是数据收发指示，工作状态应该是闪烁，其他的灯忘记了好评率：100%光纤收发器有6个LED指示灯，它们显示了收发器的工作状态，根据LED所示，就能判断出收发器是否工作正常和可能有什么问题，从而能帮助找出故障。它们的作用分别如下所述：PWR：灯亮表示DC5V电源工作正常FX100：灯亮表示光纤传输速率为100MbpsFXLink/Act：灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输FDX：灯亮表示光纤以全双工方式传输数据TX100：灯亮表示双绞线传输速率为100Mbps灯不亮表示双绞线传输速率为10MbpsTXLink/Act：灯长亮表示双绞线链路连接确；灯闪亮表示双绞线中有数据在传输六灯说明和指示的功能指示灯灯功能POWER：亮表示光纤收发器已经通电FXLINK/ACT：亮表示光纤连接口已经连接好。闪烁表示光纤接口有数据接收或发送FX100：亮表示收发器的光口处于100M状态1000M的一样FDX/COL：亮表示收发器处于全双工工作模式熄灭表示收发器处于半双工工作模式闪烁表示连接有冲突或者有碰撞TPLINK/ACT：亮表示光纤收发器上的RJ45接口连接好闪烁表示光纤收发器上的RJ45有数据接收或发送TP100：亮表示双绞线端口的速度为100M熄灭表示双绞线端口的速度为10MnetlinkHTB-1100资料上称是多模双工，请问光纤两端收发器的TX与RX是否必须交错，即一端接TX，则另一端必须是RX？问题补充2008-11-2613:58因为从光纤终端盒出来的尾端接头我看不到有RX或TX的标示，所以不知道是否接错，想问清楚是不是因为双工的可以随意接而没有标示或防插反设置？问题补充2008-11-2618:16如果接反会不会影响光纤通亮FXLink/act指示灯的状态？现在我这边收发器的这个指示灯是不亮的。Iceberg回答:3人气:18解决时间:2008-12-0714:44满意答案好评率：0%那在光纤连接器上应该有指示灯的，看那个就可以了，rx和tx一个是收一个是接，要是在一台上面接rx那在另一台上肯定得接tx这样才能成一个回路，你要是看不到那个应该接那个，建议在连接光纤前给光纤的两头做上标记，假如标记为1和2，那么标记为1的这个在一太上接tx，那在另一台上面就接rx了。2也是同样接法。答案补充那倒不会影响什么，如果你按照正确的接法还是不通的话，那建议不把光纤环起来看一下，会不会是哪跟光纤坏了啊！！答案补充如果环了之后还不行，那应该是有光纤坏了，用光功率测试仪查一下它的衰减，好像是大于70DB光纤就有问题吧，还有，我记得act的等应该是数据收发灯，只有在有流量的时候它才会亮，而且是闪亮的，不是常亮啊！！评价答案好:0不好:0原创:0非原创:0西北狼回答采纳率:20.4%2008-11-2913:04Iceberg的感言：谢谢！满意答案好评率：0%正规来说是交叉接的，RX和TX是收/发接口的意思。接反是用不了的，不过不会影响设备的。所以接上去看指示灯就可以了，而且就两条跳线，反了换一下就行啦！评价答案好:0不好:0原创:0非原创:0死扛回答采纳率:100.0%2008-11-2614:10Iceberg的感言：谢谢！我有更好的回答收藏分享相关知识•光纤收发器怎么接？2回答2009-12-28•光纤收发器1回答2011-05-27•请问光纤收发器是什么样的1回答2009-08-15•普通家庭能装光纤收发器吗？2回答2010-07-26•光纤收发器原理？1回答2010-12-19更多光纤收发器指示灯暗相关知识>>单模光纤收发器指示灯光纤收发器单模光纤收发器价格多模光纤收发器电脑直接接光纤收发器光纤收发器的作用瑞斯康达光纤收发器千兆光纤收发器其他答案有专用检测工具能区分RX和TX.没有的话.同意楼上的说法答案补充交换下收发.(如果说操作人员在正常的情况下,遵守单号纤芯发\双号纤芯收,就好识别了)绿舟回答采纳率:13.9%2008-11-2708:31
