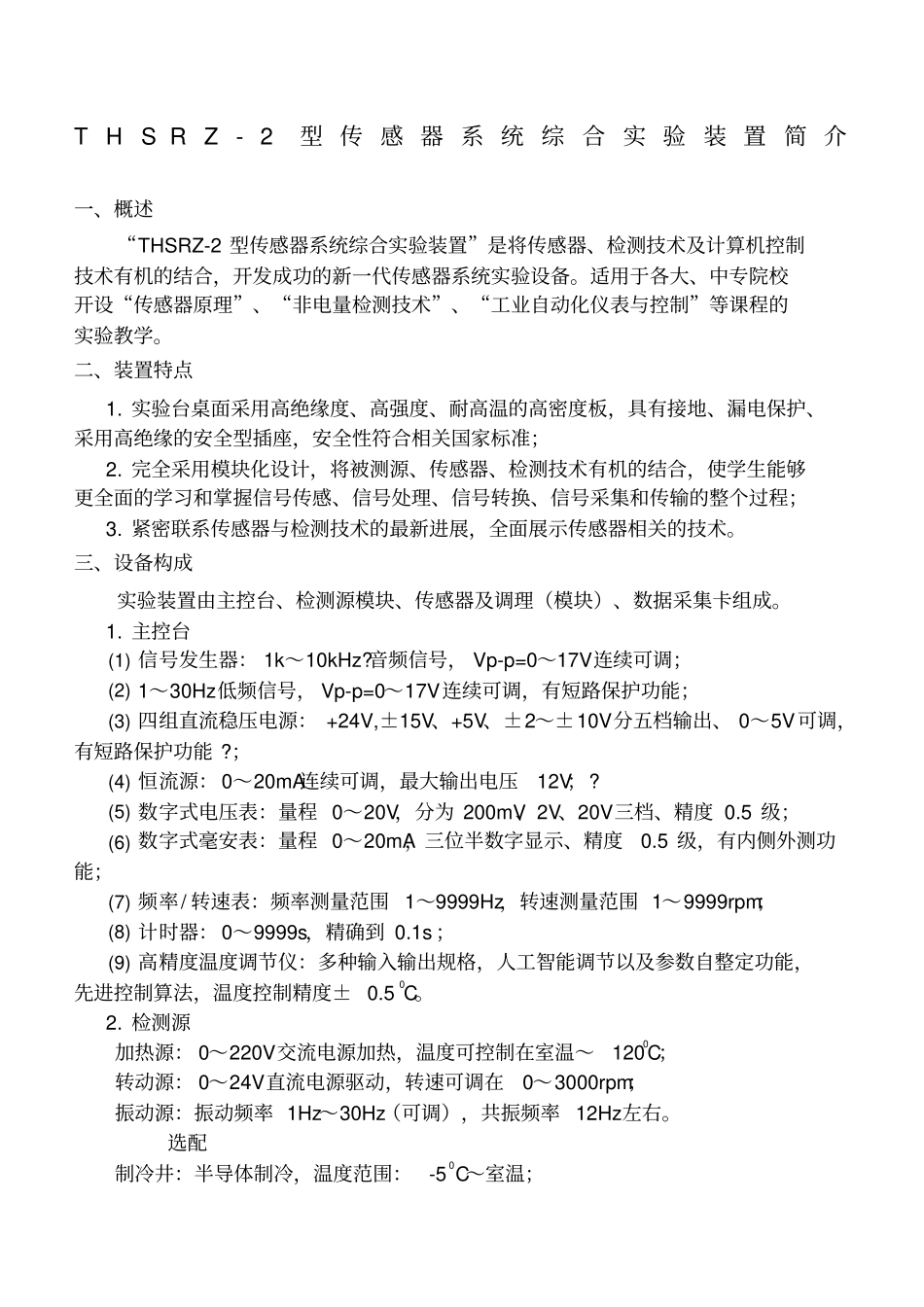

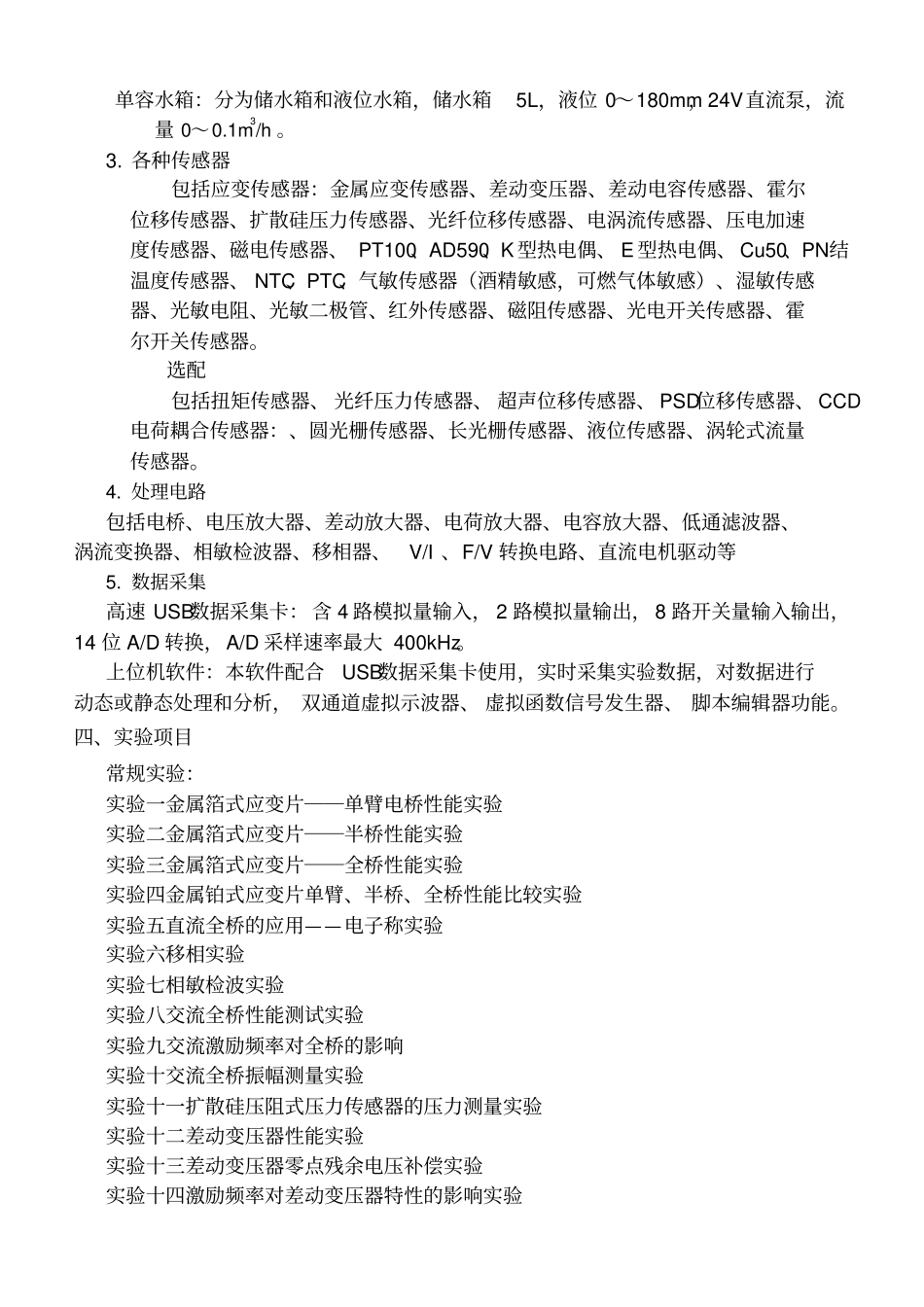

THSRZ-2型传感器系统综合实验装置简介一、概述“THSRZ-2型传感器系统综合实验装置”是将传感器、检测技术及计算机控制技术有机的结合，开发成功的新一代传感器系统实验设备。适用于各大、中专院校开设“传感器原理”、“非电量检测技术”、“工业自动化仪表与控制”等课程的实验教学。二、装置特点1.实验台桌面采用高绝缘度、高强度、耐高温的高密度板，具有接地、漏电保护、采用高绝缘的安全型插座，安全性符合相关国家标准；2.完全采用模块化设计，将被测源、传感器、检测技术有机的结合，使学生能够更全面的学习和掌握信号传感、信号处理、信号转换、信号采集和传输的整个过程；3.紧密联系传感器与检测技术的最新进展，全面展示传感器相关的技术。三、设备构成实验装置由主控台、检测源模块、传感器及调理（模块）、数据采集卡组成。1.主控台(1)信号发生器：1k～10kHz?音频信号，Vp-p=0～17V连续可调；(2)1～30Hz低频信号，Vp-p=0～17V连续可调，有短路保护功能；(3)四组直流稳压电源：+24V,±15V、+5V、±2～±10V分五档输出、0～5V可调，有短路保护功能?；(4)恒流源：0～20mA连续可调，最大输出电压12V；?(5)数字式电压表：量程0～20V，分为200mV、2V、20V三档、精度0.5级；(6)数字式毫安表：量程0～20mA，三位半数字显示、精度0.5级，有内侧外测功能；(7)频率/转速表：频率测量范围1～9999Hz，转速测量范围1～9999rpm；(8)计时器：0～9999s，精确到0.1s；(9)高精度温度调节仪：多种输入输出规格，人工智能调节以及参数自整定功能，先进控制算法，温度控制精度±0.50C。2.检测源加热源：0～220V交流电源加热，温度可控制在室温～1200C；转动源：0～24V直流电源驱动，转速可调在0～3000rpm；振动源：振动频率1Hz～30Hz（可调），共振频率12Hz左右。选配制冷井：半导体制冷，温度范围：-50C～室温；单容水箱：分为储水箱和液位水箱，储水箱5L，液位0～180mm，24V直流泵，流量0～0.1m3/h。3.各种传感器包括应变传感器：金属应变传感器、差动变压器、差动电容传感器、霍尔位移传感器、扩散硅压力传感器、光纤位移传感器、电涡流传感器、压电加速度传感器、磁电传感器、PT100、AD590、K型热电偶、E型热电偶、Cu50、PN结温度传感器、NTC、PTC、气敏传感器（酒精敏感，可燃气体敏感）、湿敏传感器、光敏电阻、光敏二极管、红外传感器、磁阻传感器、光电开关传感器、霍尔开关传感器。选配包括扭矩传感器、光纤压力传感器、超声位移传感器、PSD位移传感器、CCD电荷耦合传感器：、圆光栅传感器、长光栅传感器、液位传感器、涡轮式流量传感器。4.处理电路包括电桥、电压放大器、差动放大器、电荷放大器、电容放大器、低通滤波器、涡流变换器、相敏检波器、移相器、V/I、F/V转换电路、直流电机驱动等5.数据采集高速USB数据采集卡：含4路模拟量输入，2路模拟量输出，8路开关量输入输出，14位A/D转换，A/D采样速率最大400kHz。上位机软件：本软件配合USB数据采集卡使用，实时采集实验数据，对数据进行动态或静态处理和分析，双通道虚拟示波器、虚拟函数信号发生器、脚本编辑器功能。四、实验项目常规实验：实验一金属箔式应变片――单臂电桥性能实验实验二金属箔式应变片――半桥性能实验实验三金属箔式应变片――全桥性能实验实验四金属铂式应变片单臂、半桥、全桥性能比较实验实验五直流全桥的应用——电子称实验实验六移相实验实验七相敏检波实验实验八交流全桥性能测试实验实验九交流激励频率对全桥的影响实验十交流全桥振幅测量实验实验十一扩散硅压阻式压力传感器的压力测量实验实验十二差动变压器性能实验实验十三差动变压器零点残余电压补偿实验实验十四激励频率对差动变压器特性的影响实验实验十五差动变压器测试系统的标定实验十六差动变压器的应用——振动测量实验实验十七差动变压器传感器的应用——电子称实验实验十八差动电感式传感器位移特性实验实验十九差动电感式传感器振动测量实验实验二十激励频率对电感式传感器的影响实验二十一电容式传感器的位移特性实验实验二十二电容式传感器的应用——电子称实验实验二十三电容传感器动态特性实验实验二十四直流激励时霍尔传感器...
