滨州联益电力设施建设有限公司检验规程合订本（B/0版）编制：审核：批准：编号：发布日期：2013年07月16日实施日期：2013年07月18日检验规程I目录目录...................................................................................................I1关键件进货检验规程.................................................12关键件定期确认检验规程......................................53生产过程检验规程..................................................64产品例行和确认检验规程....................................105检验试验仪器功能检查规程..................................12检验规程第0次修改1关键件进货检验规程QD/LY-34B/01目的：对进货物资进行控制，确保进货物资符合规定要求，以保证产品质量。2适用范围：适用于生产过程中所需的原材料、外购件的检验。3职责：质检部是进货物资检验和试验的归口管理部门。4内容4.1进货检验与试验4.1.1铜母排进厂检验和试验序号检验项目技术要求检测手段1质量证明检验报告应有铜含量、尺寸公差、硬度、弯曲、直度、电阻率、圆角半径等检验项目。验证2外观无夹灰、碰伤、变形、开裂、凹坑目测3厚度偏差（mm）标称尺寸(厚度a)尺寸偏差(宽度b决定)0～150mm游标卡尺b≤5050＜b≤100100＜b≤200200＜ba≤2.80±0.04———2.80＜a≤4.75±0.06±0.08——4.75＜a≤12.50±0.08±0.10±0.12±0.3012.50＜a≤25.00±0.10±0.12±0.14±0.3025.00＜a±0.16±0.16±0.16—4宽度偏差（mm）b≤25.00±0.1425.00＜b≤35.50±0.1635.50＜b≤100.00±0.30100.0＜b±0.3％b4.1.2绝缘子、母线夹、一次接插件进厂检验与试验序号检验项目技术要求检测手段1质量证明有产品合格证或质保书验证2外观表面光滑、不应有裂纹、起泡、疏松现象。目测3规格尺寸±3mm游标卡尺4.1.3断路器进厂检验与试验序号检验项目技术要求检测手段1证书有效性证书状态必须有效上网查询2质量证明相关资料、合格证齐全，有CCC标志验证3外观标识及备件齐全、外观无明显伤痕；无毛刺目测5手动试验手动操作无卡阻现象手动操作4.1.4开关柜壳体进厂检验与试验序号检验项目技术要求检测手段1质量证明有质保书或合格证验证2外观1）尺寸应符合要求2）表面均匀、平整、光亮、无气泡；3）无明显色差。目测检验规程第0次修改23几何尺寸1）高度允许偏差:1000～2000允差±2＞2000～3000允差±2.52）宽度允许偏差：400～1000允差0～-2.43）深度允许偏差:400～1000允差±2.54）侧面对角线允许偏差:2000～3000允差：55）后面对角线允许偏差：2000～3000允差：56）底面对角线允许偏差：500～1500允差：33-5m钢卷尺4门缝1）门板安装缝隙均匀一致，不得出现门板下垂现象，门与门，门与门档之间的缝隙均匀差应符合以下规定：塞尺1m钢直尺0～150mm深度游标卡尺尺寸范围（mm）部位同一缝隙平行缝隙≤10001抽出1固定2＞10001.52.52)门开启要灵活，开启角度＞90°。防护等级要达到IP30，直径2.5mm的试棒不能进入壳体内。4.1.5接触器、继电器进货检验和试验序号检验项目技术要求检测手段1证书有效性证书状态必须有效上网查询2质量证明产品合格证、使用说明书等资料齐全。验证3外观a)铭牌内容正确，零（部）件完好无损；b)主辅触头开距符合产品要求。目测4.1.6互感器进货检验和试验序号检验项目技术要求检测手段1质量证明产品合格证、使用说明书等资料齐全。验证2外观a)铭牌数据正确、完整无损；b)绝缘件表面完好无损；c)接地标志清楚、接地装置可靠。目测4.1.7刀(隔离)开关进货检验和试验序号检验项目技术要求检测手段1证书有效性证书状态必须有效上网查询2质量证明产品合格证、使用说明书等资料齐全，有CCC标志。验证3外观a)铭牌内容正确、完整；b)表面被复层、绝缘件完好无损；c)零（部）件装配正确、完整无损；d)紧固件无松动；e)接地装置可靠、标志清楚。目测4动作试验a)手动操作5次、无卡滞现象；b)动作同步性检查。0～150mm直尺手动操作检验规程第0次修改34.1.8电气按钮进货检验和试验序号检验项目技术要求检测...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用，不得用于其他商业用途（如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利）。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容

低压配电柜检验规程

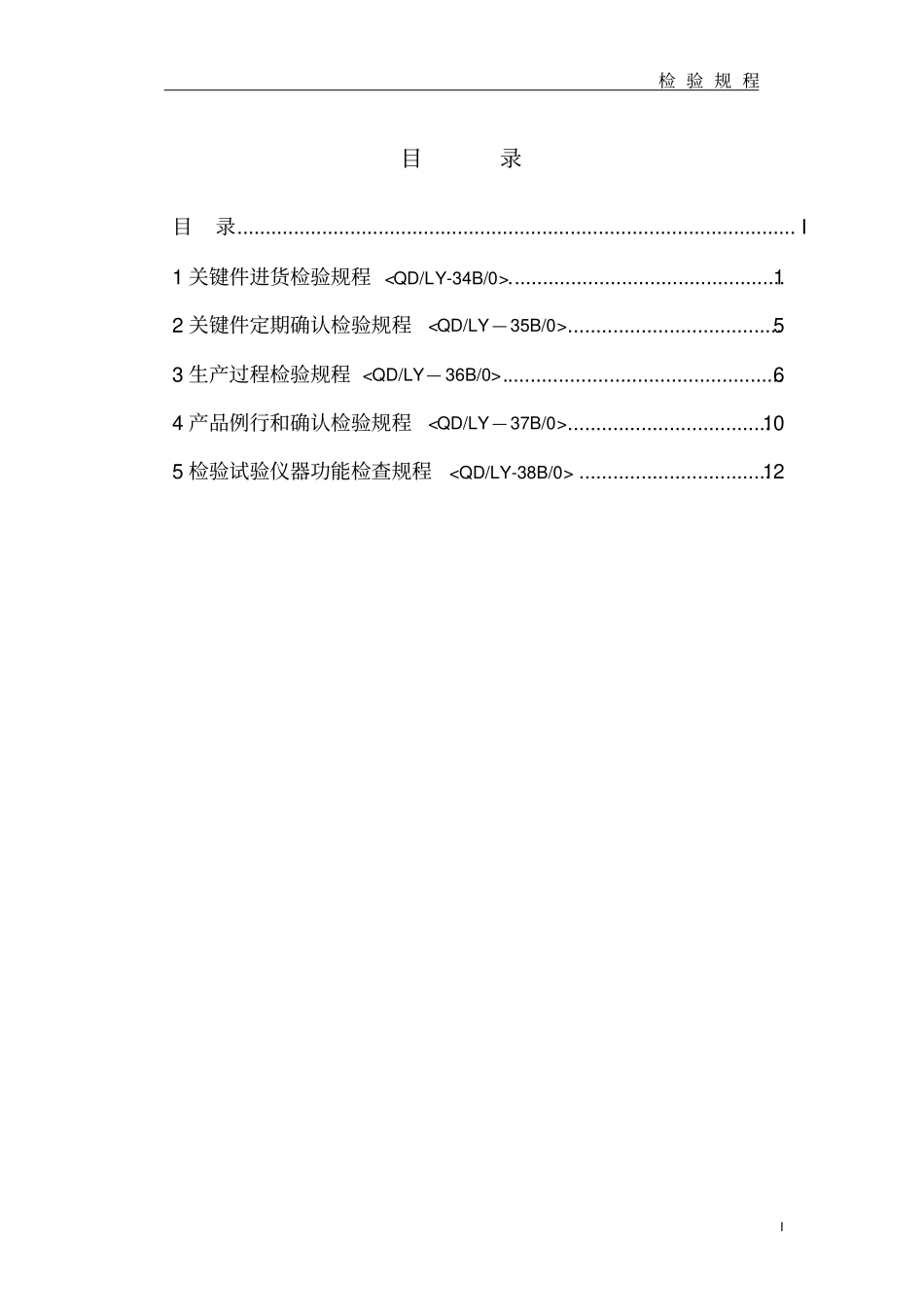

滨州联益电力设施建设有限公司检验规程合订本（B/0版）编制：审核：批准：编号：发布日期：2013年07月16日实施日期：2013年07月18日检验规程I目录目录

I1关键件进货检验规程

12关键件定期确认检验规程

53生产过程检验规程

64产品例行和确认检验规程

105检验试验仪器功能检查规程

12检验规程第0次修改1关键件进货检验规程QD/LY-34B/01目的：对进货物资进行控制，确保进货物资符合规定要求，以保证产品质量

2适用范围：适用于生产过程中所需的原材料、外购件的检验

3职责：质检部是进货物资检验和试验的归口管理部门

1进货检验与试验4

1铜母排进厂检验和试验序号检验项目技术要求检测手段1质量证明检验报告应有铜含量、尺寸公差、硬度、弯曲、直度、电阻率、圆角半径等检验项目

验证2外观无夹灰、碰伤、变形、开裂、凹坑目测3厚度偏差（mm）标称尺寸(厚度a)尺寸偏差(宽度b决定)0～150mm游标卡尺b≤5050＜b≤100100＜b≤200200＜ba≤2

04———2

80＜a≤4

75＜a≤12
