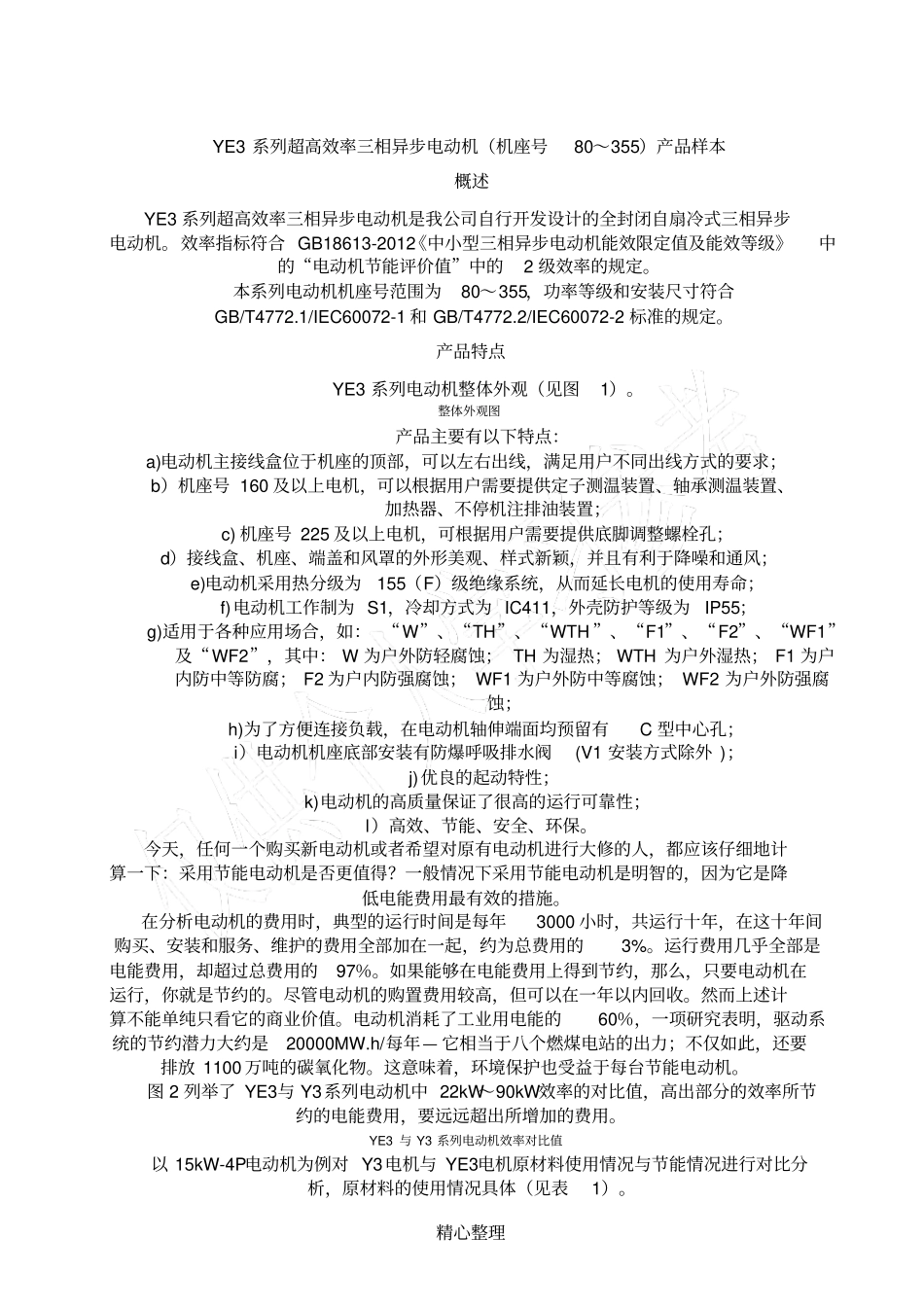

页眉内容精心整理4佳木斯电动机股份有限公司技术文件YE3系列超高效率三相异步电动机产品样本（机座号80～355）2014-07-20发布2014-07-30实施佳木斯电动机股份有限公司发布精心整理YE3系列超高效率三相异步电动机（机座号80～355）产品样本概述YE3系列超高效率三相异步电动机是我公司自行开发设计的全封闭自扇冷式三相异步电动机。效率指标符合GB18613-2012《中小型三相异步电动机能效限定值及能效等级》中的“电动机节能评价值”中的2级效率的规定。本系列电动机机座号范围为80～355，功率等级和安装尺寸符合GB/T4772.1/IEC60072-1和GB/T4772.2/IEC60072-2标准的规定。产品特点YE3系列电动机整体外观（见图1）。整体外观图产品主要有以下特点：a)电动机主接线盒位于机座的顶部，可以左右出线，满足用户不同出线方式的要求；b）机座号160及以上电机，可以根据用户需要提供定子测温装置、轴承测温装置、加热器、不停机注排油装置；c)机座号225及以上电机，可根据用户需要提供底脚调整螺栓孔；d）接线盒、机座、端盖和风罩的外形美观、样式新颖，并且有利于降噪和通风；e)电动机采用热分级为155（F）级绝缘系统，从而延长电机的使用寿命；f)电动机工作制为S1，冷却方式为IC411，外壳防护等级为IP55；g)适用于各种应用场合，如：“W”、“TH”、“WTH”、“F1”、“F2”、“WF1”及“WF2”，其中：W为户外防轻腐蚀；TH为湿热；WTH为户外湿热；F1为户内防中等防腐；F2为户内防强腐蚀；WF1为户外防中等腐蚀；WF2为户外防强腐蚀；h)为了方便连接负载，在电动机轴伸端面均预留有C型中心孔；i）电动机机座底部安装有防爆呼吸排水阀(V1安装方式除外)；j)优良的起动特性；k)电动机的高质量保证了很高的运行可靠性；l）高效、节能、安全、环保。今天，任何一个购买新电动机或者希望对原有电动机进行大修的人，都应该仔细地计算一下：采用节能电动机是否更值得？一般情况下采用节能电动机是明智的，因为它是降低电能费用最有效的措施。在分析电动机的费用时，典型的运行时间是每年3000小时，共运行十年，在这十年间购买、安装和服务、维护的费用全部加在一起，约为总费用的3%。运行费用几乎全部是电能费用，却超过总费用的97％。如果能够在电能费用上得到节约，那么，只要电动机在运行，你就是节约的。尽管电动机的购置费用较高，但可以在一年以内回收。然而上述计算不能单纯只看它的商业价值。电动机消耗了工业用电能的60％，一项研究表明，驱动系统的节约潜力大约是20000MW.h/每年—它相当于八个燃煤电站的出力；不仅如此，还要排放1100万吨的碳氧化物。这意味着，环境保护也受益于每台节能电动机。图2列举了YE3与Y3系列电动机中22kW～90kW效率的对比值，高出部分的效率所节约的电能费用，要远远超出所增加的费用。YE3与Y3系列电动机效率对比值以15kW-4P电动机为例对Y3电机与YE3电机原材料使用情况与节能情况进行对比分析，原材料的使用情况具体（见表1）。精心整理Y3和YE3电动机原材料使用情况产品型号铜线重量硅钢片重量铝重量备注Y3160L-415kW9.51kg90.16kg2.01kg需要常用的工艺要求和一般质量保证YE3160L-415kW13.52kg102.29kg3.74kg需要特殊的工艺要求和严格的质量保证通过表1对比发现YE3160L-415kW电动机，铜重比Y3160L-415kW高出42%，硅钢片重比Y3160L-415kW高出13.5%，铝重比Y3160L-415kW高出86.1%。按当前材料价格（漆包线6.1万元/吨，铝1.55万元/吨，50W470硅钢板0.77万元/吨），有效材料费用增加446元。与Y3系列电动机相比，采用YE3电动机所增加的费用可从节约的电费中回收，在回收期以后节约的运行费用为净收入，每年节约的电能（见图3），回收期（见图4）。每年节约的电能回收期示意图回收期可按下式计算：T—回收期（h）C—选用本系列电动机增加的费用（元）a—电能的价格，（1千瓦·时＝1元）ηY3—普通电机效率（％）ηYE3—YE3标准效率（％）P2—电动机输出功率(kW)以上可见电动机在907h以内为回收期，回收期过后节约的运行费用即为净收入。电动机型号含义电动机产品型号的组成及含义举例如下：YE3160L-4-W环境代号F1-户内防中等腐蚀型F2-户内防强腐蚀型WF1-户外防中等腐蚀型...
