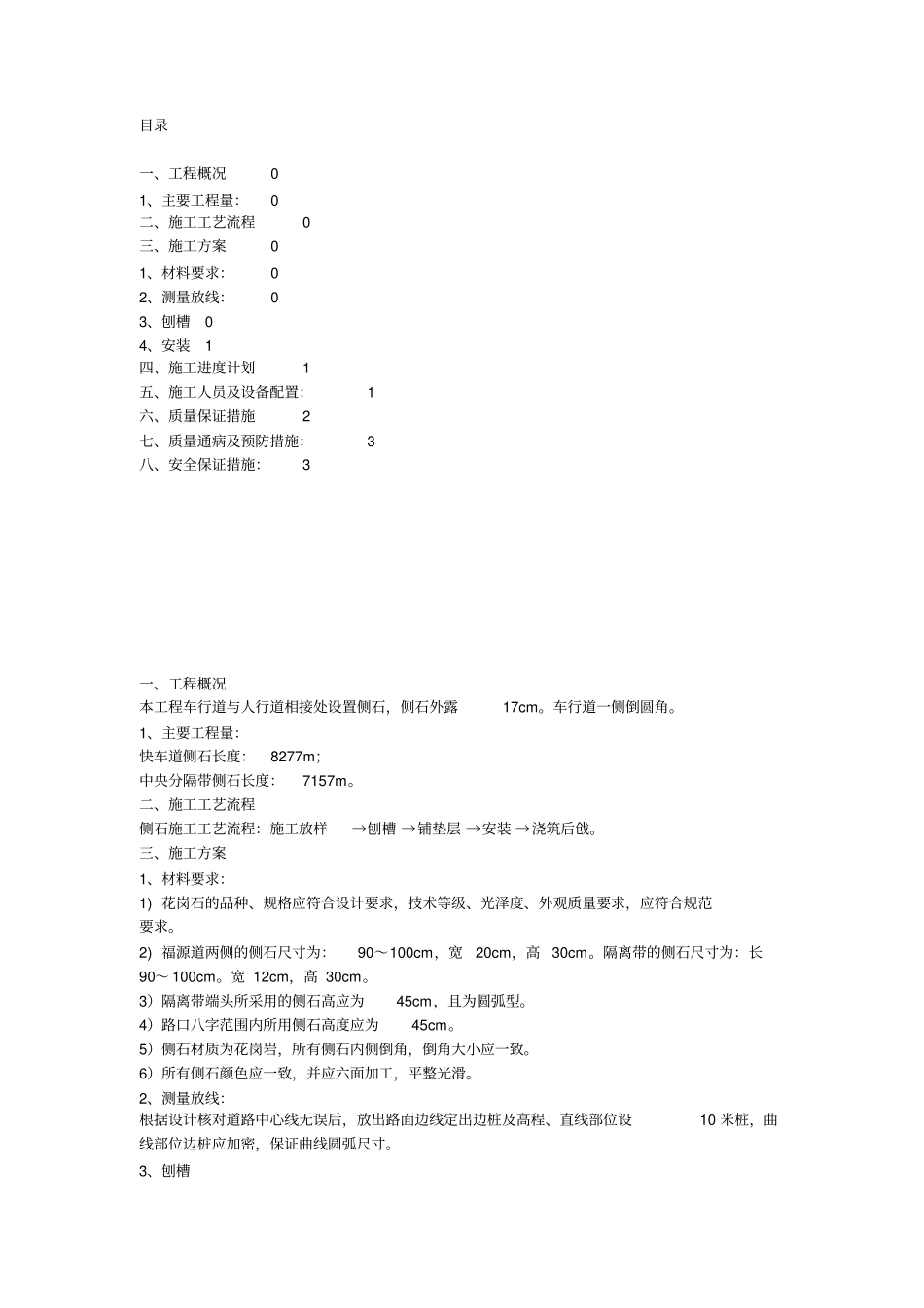

目录一、工程概况01、主要工程量：0二、施工工艺流程0三、施工方案01、材料要求：02、测量放线：03、刨槽04、安装1四、施工进度计划1五、施工人员及设备配置：1六、质量保证措施2七、质量通病及预防措施：3八、安全保证措施：3一、工程概况本工程车行道与人行道相接处设置侧石，侧石外露17cm。车行道一侧倒圆角。1、主要工程量：快车道侧石长度：8277m；中央分隔带侧石长度：7157m。二、施工工艺流程侧石施工工艺流程：施工放样→刨槽→铺垫层→安装→浇筑后戗。三、施工方案1、材料要求：1)花岗石的品种、规格应符合设计要求，技术等级、光泽度、外观质量要求，应符合规范要求。2)福源道两侧的侧石尺寸为：90～100cm，宽20cm，高30cm。隔离带的侧石尺寸为：长90～100cm。宽12cm，高30cm。3）隔离带端头所采用的侧石高应为45cm，且为圆弧型。4）路口八字范围内所用侧石高度应为45cm。5）侧石材质为花岗岩，所有侧石内侧倒角，倒角大小应一致。6）所有侧石颜色应一致，并应六面加工，平整光滑。2、测量放线：根据设计核对道路中心线无误后，放出路面边线定出边桩及高程、直线部位设10米桩，曲线部位边桩应加密，保证曲线圆弧尺寸。3、刨槽1/41使用刨槽机刨槽，刀具宽度应较侧石宽出约1～2cm,深度应比设计加深1～2cm。刨槽结束后，对下基层表面进行清理，清除表面的碎石、砂、土等杂物，使表面干净整洁，并在侧石安装之前对其洒水润湿。4、安装（1）铺垫层：安装时先拌制1：3水泥砂浆做垫层，铺于侧石底部，快车道侧底部水泥砂浆铺筑厚度为3cm。（2）安装：按桩橛线及侧石顶面标高拉线绷紧码砌侧石。每段长度应为侧石的块数（含缝宽）的整数倍，以防多处砌筑出现较大空档。曲线处应注意侧石外型圆滑，侧石要安正，忌前倾后仰。成活侧石顶角线圆滑平顺无凹进凸出，高低错牙现象，符合标准要求。（3）还填：侧石外侧后背可用基层剩余混合料回填夯实，应两侧同时分层还填夯实，回填过程中要不断调整侧石线，使之顺直圆滑。侧石外侧根据设计增加水泥混凝土后戗。（即在侧石后直接使用C15混凝土，现场浇筑振实成后戗）以稳固侧石。四、施工进度计划5.28～6.2：完成工业四路至工业五路段、工业五路东侧桩号K3+600至K4+000段侧石施工；6.3～6.4：完成工业一路至工业二路段侧石施工；6.5～6.8：完成K4+000至终点段侧石施工；6.9～6.10：完成起点至工业一路段侧石施工。五、施工人员及设备配置：1、根据现场需要，为保证麦收时工程进度及工程按期完工，我工区将加大人工投入昼夜施工，并招收部分南方无需麦收地区人员进行施工，若无法避免麦收人员返乡，将由项目部组织分批、分次返乡，保证麦收时人员满足施工人员要求。侧石施工时置刨槽机1台，管理人员1人，技术人员2人，技工15人，普工30人，共分15组进行施工，每组一天可安装80m。福源道所需侧石已全部定制完成，将于2010年5月15日开始进场。2、施工组织机构框图：2/42施工组织机构框图六、质量保证措施现场技术人员严格按照规范施工，并按照招标文件要求对已铺设侧石实测项目进行详细自检，实行分工负责，明确分工责任，采取奖优罚劣的方法。侧石安装允许偏差应符合以下规定：分项单位标准及允许偏差检验频率检验方法范围点数工区主任黄维民总工程师冯国伟副主任陈勇（兼安全总监）王坊安全环保部陈勇财务劳资部代红综合办公室吴强质量管理部张振雷工程管理部王坊测量组合同计量部冯国伟试验室物资供应部吴强施工班组3/43直顺度mm10100m1拉20m小线量取最大值相邻块高差mm320m1用1m直尺极和塞尺量取最大值接缝宽mm直线段±3曲线段±520m1用钢尺量直线段断裂数块≤1每10m—目测计算侧石顶面高程mm±1020m1用水准仪具测量七、质量通病及预防措施：1、侧石线形不顺预防控制措施：精心施工，坚持拉线定位，放样施工，直线段可采用定桩拉线，弯道处应坚持“多放线，反复看”的原则，放样满意后再进行垫层及侧石安装，以保证侧石线形直顺。2、侧石色差大预防控制措施：侧石成品应由一二家厂生产，避免多家供应，供应商应使原材料色泽与配合比尽可能保持稳定。对于铺设侧石线路较长的工程，可将颜色相近的成品放在一个区域内使用，使其颜色较为接...
