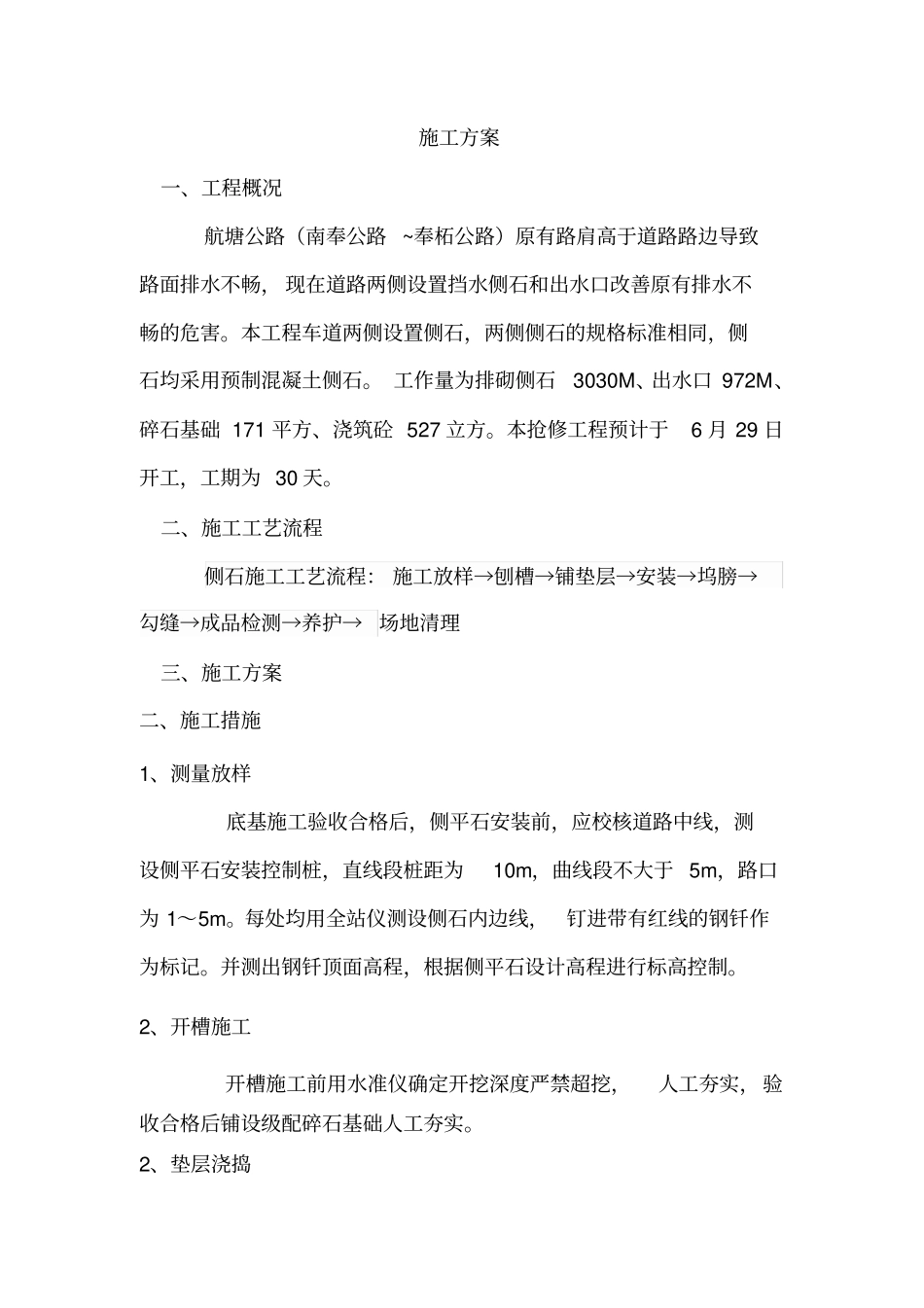

施工方案一、工程概况航塘公路（南奉公路~奉柘公路）原有路肩高于道路路边导致路面排水不畅，现在道路两侧设置挡水侧石和出水口改善原有排水不畅的危害。本工程车道两侧设置侧石，两侧侧石的规格标准相同，侧石均采用预制混凝土侧石。工作量为排砌侧石3030M、出水口972M、碎石基础171平方、浇筑砼527立方。本抢修工程预计于6月29日开工，工期为30天。二、施工工艺流程侧石施工工艺流程：施工放样→刨槽→铺垫层→安装→坞膀→勾缝→成品检测→养护→场地清理三、施工方案二、施工措施1、测量放样底基施工验收合格后，侧平石安装前，应校核道路中线，测设侧平石安装控制桩，直线段桩距为10m，曲线段不大于5m，路口为1～5m。每处均用全站仪测设侧石内边线，钉进带有红线的钢钎作为标记。并测出钢钎顶面高程，根据侧平石设计高程进行标高控制。2、开槽施工开槽施工前用水准仪确定开挖深度严禁超挖，人工夯实，验收合格后铺设级配碎石基础人工夯实。2、垫层浇捣垫层混凝土采用商品混凝土、标号为C20，要求到现场的塌落度为180±20；混凝土浇注前，地面基础要洒水完全湿润，浇混凝土时要逐段完成。抄平时，按预先埋好的铁钎上的标高标记，对角拉小白线测量垫层表面平整度。混凝土施工完毕，表面应无明显脚印，则可浇水养护，养护不可少于7D。3、侧平石检查在预制场装车前对侧平石检查，运到施工现场的侧平石再次进行检查。应轻拿轻放，避免损坏。强度不合格、色泽不一致、外观尺寸误差5mm以上的禁止使用。路缘石表面要求无裂纹、缺边、掉角、不方正等现象。项次检查项目规定值或允许偏差1外形尺寸（长、宽、高）±5（mm）2外露面缺边掉角长度≤20mm且不多于1处3外露面平整度≤3（mm）4、侧平石安装按设计尺寸精确放样后，用运输车把侧平石从预制场运到安装地点进行安装。侧平石预制件在运输过程中，应轻拿轻放，避免损坏。运到施工现场的侧平石要及时安装，不能及时使用的侧平石，要摆放整齐，不能影响路容路貌。①、统一采用坐浆法施工，侧平石垫层C20混凝土厚5~20cm。安装前，基础要先清理干净，并保持湿润。安装时，采用侧石内侧标线控制位置，侧石顶部标线控制高程，采用水平尺控制平顺度。相邻侧平石缝用10mm厚木条或塑料条控制，缝隙宽不应大于13mm。②、路口段，事先计算好每段路口侧平石块数，侧平石调整块应用机械切割成型。③、侧平石安装完成后，必须挂线检查，调整侧平石至顺直、圆滑、平整。对侧平石进行平面及高程检测，每20m检测一点，当平面及高程超过标准时应再次调整。出水口施工与侧石施工类似，出水口混凝土面要求密实平整以千分之三的坡度向路肩外侧倾斜以保证出水顺畅。5、坞膀侧平石安装验收合格后，在侧石后部立模坞膀，宽度为10CM高度为侧石高度的三分之二并振捣密实。6、勾缝①勾缝前先将缝内的土及杂物剔除干净，并用水润湿，然后用M10砂浆灌缝填充密实后勾平，用弯面压子压成凹型。用软扫帚除去多余灰浆，并适当洒水养护。②侧平石安装完成后，应及时回填夯实路肩回填土。夯实宽度不应小于50cm，每层厚度不应大于15cm。7、成品检测安砌稳固，顶面平整，缝宽均匀，线条直顺，曲线圆滑美观。勾缝密实均匀，无杂物污染。项次检查项目规定值或允许偏差检查方法1直顺度（mm）1520m拉线：每200m4处2相邻两块高差（mm）3水平尺：每200m4处3相邻两块缝宽（mm）±3尺量：每200m4处4顶面高程（mm）±10水准仪：每200m4点8、养护检测合格后采用不掉色土工布覆盖进行洒水养护，养护不得少于3d，确保安装质量。9、场地清理所用的混凝土及砂浆均先卸置于铁皮板上面，侧平石安装完毕后，及时将剩余材料移除，并对有污染的场地和路面进行清理四、工期保障体系及保证措施1、施工进度计划（见附表）2、工期保障体系五、工程质量保证体系及措施1、总体施工方案（1）施工总体安排根据本工程的特点，采取具体措施，既保证工程质量、进度及安全。（2）总施工原则：尽量组织流水作业、平行作业。（3）施工顺序：准备工作（包括测量）→道路工程→附属工程。2．工程质量保证体系质量管理网络如下图：工期保证工作保证制定岗位责检查体系检查标准组织体系项目经理项目副经技术组制定...
