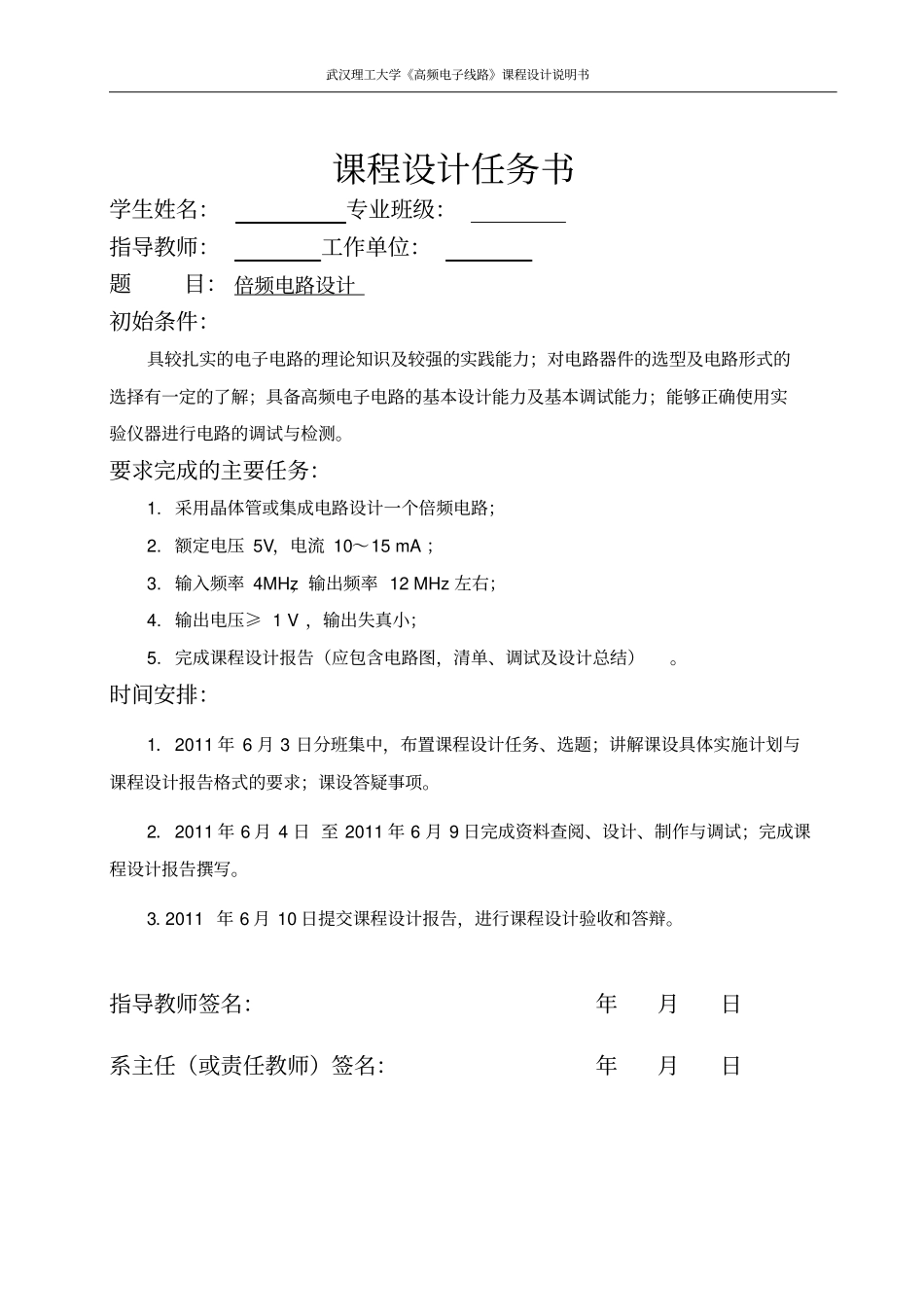

武汉理工大学《高频电子线路》课程设计说明书课程设计任务书学生姓名：专业班级：指导教师：工作单位：题目：倍频电路设计初始条件：具较扎实的电子电路的理论知识及较强的实践能力；对电路器件的选型及电路形式的选择有一定的了解；具备高频电子电路的基本设计能力及基本调试能力；能够正确使用实验仪器进行电路的调试与检测。要求完成的主要任务：1.采用晶体管或集成电路设计一个倍频电路；2.额定电压5V，电流10～15mA；3.输入频率4MHz，输出频率12MHz左右；4.输出电压≥1V，输出失真小；5.完成课程设计报告（应包含电路图，清单、调试及设计总结）。时间安排：1．2011年6月3日分班集中，布置课程设计任务、选题；讲解课设具体实施计划与课程设计报告格式的要求；课设答疑事项。2．2011年6月4日至2011年6月9日完成资料查阅、设计、制作与调试；完成课程设计报告撰写。3.2011年6月10日提交课程设计报告，进行课程设计验收和答辩。指导教师签名：年月日系主任（或责任教师）签名：年月日武汉理工大学《高频电子线路》课程设计说明书目录摘要.....................................................................IAbstract..................................................................II1绪论....................................................................12设计内容及要求..........................................................22.1设计目的及主要任务.................................................22.1.1设计的目的..................................................22.1.2设计任务及主要技术指标......................................22.2设计思想...........................................................23设计原理及方案..........................................................33.1设计原理...........................................................33.1.1锁相环组成介绍................................................33.1.2锁相环原理....................................................53.1.3NE564芯片介绍...............................................63.2设计方案...........................................................74电路制作及硬件调试......................................................95心得体会...............................................................10参考文献.................................................................11武汉理工大学《高频电子线路》课程设计说明书I摘要倍频器实质上就是一种输出信号等于输入信号频率整数倍的电路，经倍频处理后，调频信号的频偏可成倍提高，即提高了调频调制的灵敏度，这样可降低对调制信号的放大要求。采作倍频器可以使载波主振荡器与高频放大器隔离，减小高频寄生耦合，有得于减少高频自激现象的产生，提高整机工作稳定性。在要求倍频噪声较小的设备中，可采用NE564芯片根据锁相环原理构成的锁相环倍频器。关键词：倍频，NE564芯片，锁相环武汉理工大学《高频电子线路》课程设计说明书IIAbstractMultiplierisessentiallyacircuitofanoutputsignalequalsinputsignalfrequencyintegertimes,bymultiplierprocessing,FMsignalscanbedoubledthedopplerfrequencyshift,namelyimprovethesensitivityoftheFMmodulation,socanreducetherequirementofmodulationsignalamplifier.Formultiplierbythecarrierfrequencycanmaketheoscillatorandhighfrequencyamplifierisolationandreduceparasiticcoupledwithhighfrequency,reducethehighfrequencythephenomenonofself-excited,enhancethestability.Intherequirementsofsmallnoisefrequencydoubledinequipment,canbemadeaccordingtoNE564chipandtheprincipleofphaselockloopaphaselockloopmultiplier.Keywords:multiplier,NE564chip,PLL武汉理工大学《高频电子线路》课程设计说明书11绪论随着电子技术的发展，要求信号的频率越来越准确和越来越稳定，一般振荡器已不能满足系统设计的要求。...
