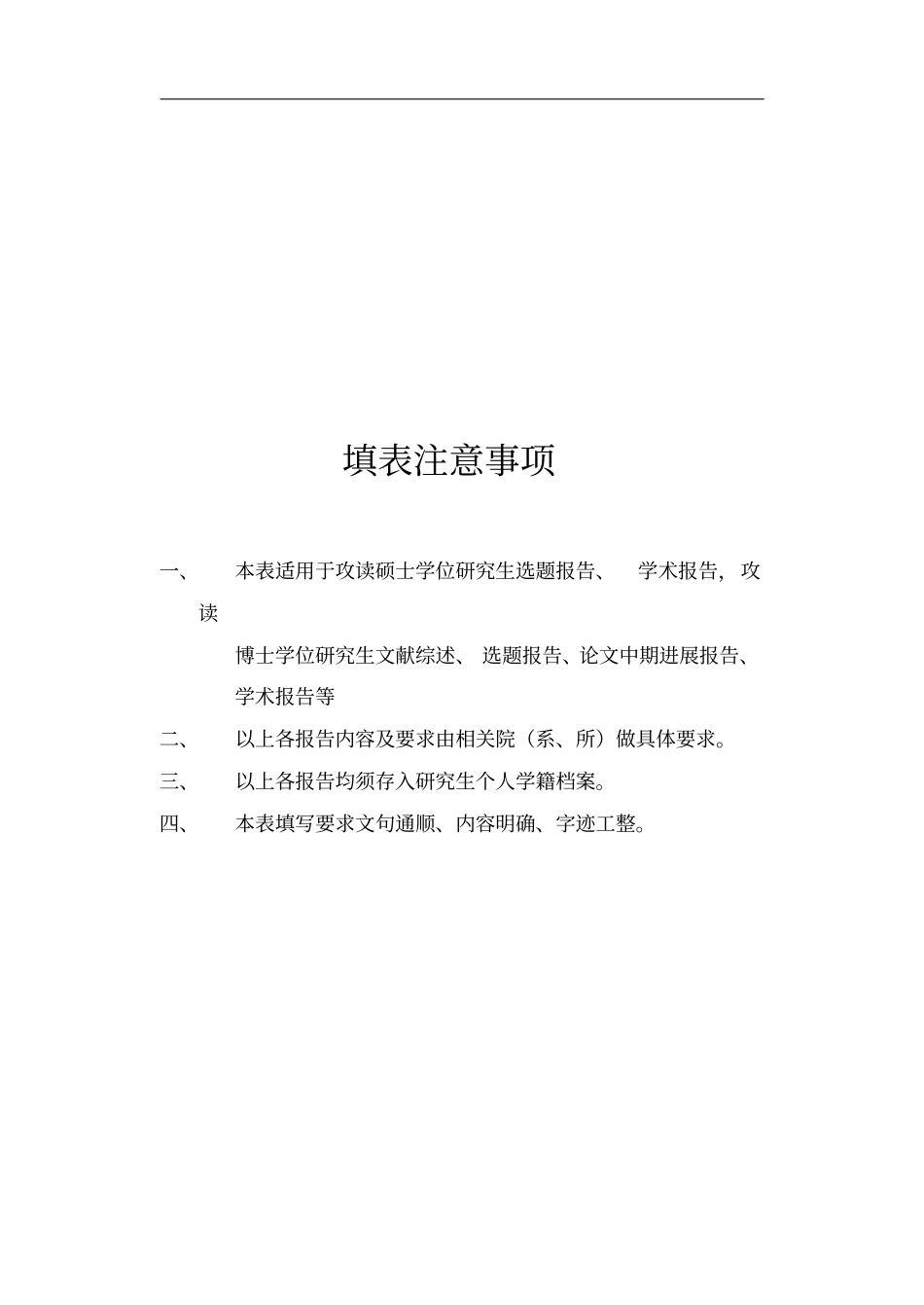

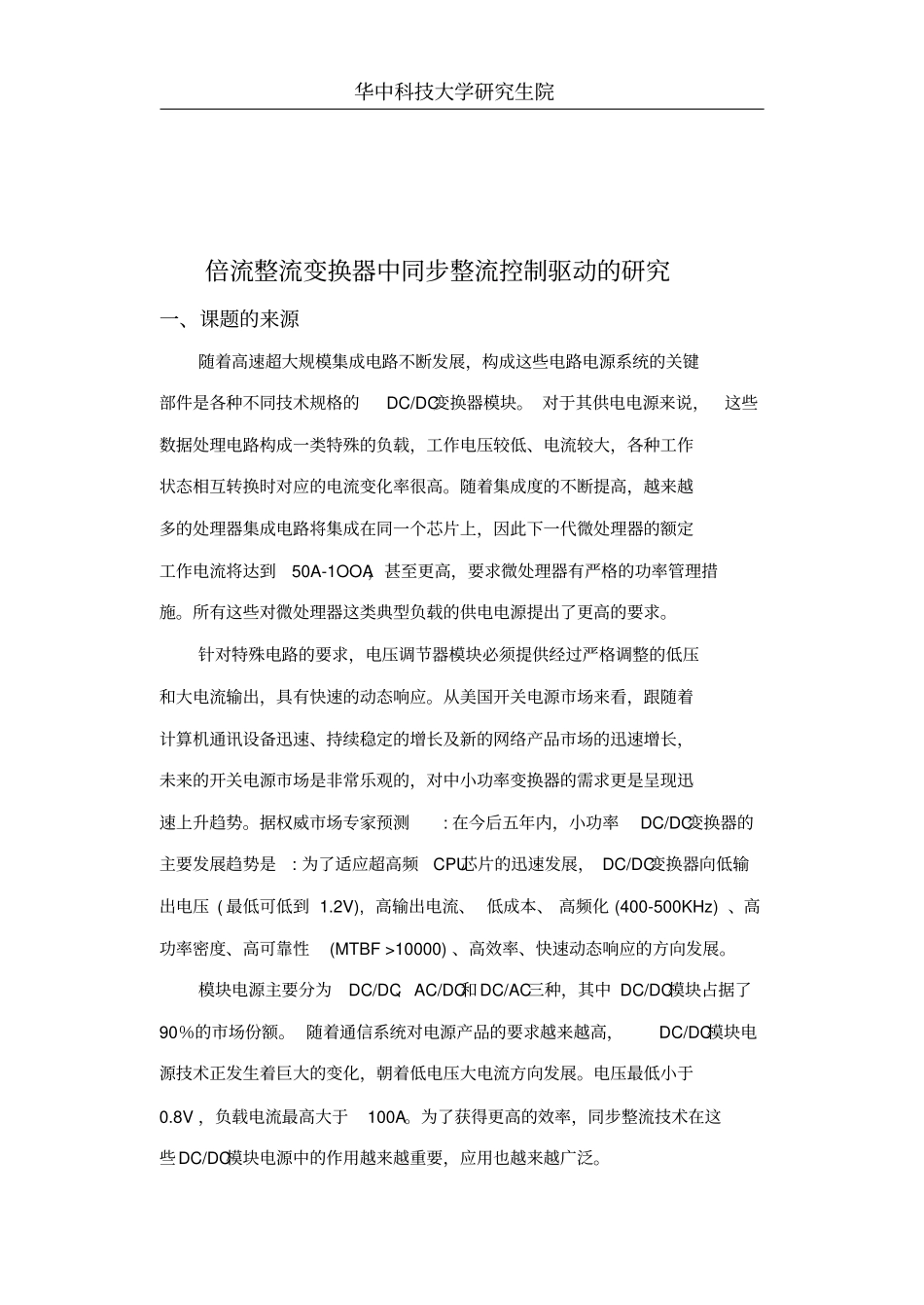

研究生选题报告题目:倍流整流变换器中同步整流控制驱动的研究学号姓名指导教师院、系、专业电气与电子工程学院电力电子与电力传动华中科技大学研究生院制填表注意事项一、本表适用于攻读硕士学位研究生选题报告、学术报告,攻读博士学位研究生文献综述、选题报告、论文中期进展报告、学术报告等二、以上各报告内容及要求由相关院(系、所)做具体要求。三、以上各报告均须存入研究生个人学籍档案。四、本表填写要求文句通顺、内容明确、字迹工整。华中科技大学研究生院倍流整流变换器中同步整流控制驱动的研究一、课题的来源随着高速超大规模集成电路不断发展,构成这些电路电源系统的关键部件是各种不同技术规格的DC/DC变换器模块。对于其供电电源来说,这些数据处理电路构成一类特殊的负载,工作电压较低、电流较大,各种工作状态相互转换时对应的电流变化率很高。随着集成度的不断提高,越来越多的处理器集成电路将集成在同一个芯片上,因此下一代微处理器的额定工作电流将达到50A-1OOA,甚至更高,要求微处理器有严格的功率管理措施。所有这些对微处理器这类典型负载的供电电源提出了更高的要求。针对特殊电路的要求,电压调节器模块必须提供经过严格调整的低压和大电流输出,具有快速的动态响应。从美国开关电源市场来看,跟随着计算机通讯设备迅速、持续稳定的增长及新的网络产品市场的迅速增长,未来的开关电源市场是非常乐观的,对中小功率变换器的需求更是呈现迅速上升趋势。据权威市场专家预测:在今后五年内,小功率DC/DC变换器的主要发展趋势是:为了适应超高频CPU芯片的迅速发展,DC/DC变换器向低输出电压(最低可低到1.2V),高输出电流、低成本、高频化(400-500KHz)、高功率密度、高可靠性(MTBF>10000)、高效率、快速动态响应的方向发展。模块电源主要分为DC/DC、AC/DC和DC/AC三种,其中DC/DC模块占据了90%的市场份额。随着通信系统对电源产品的要求越来越高,DC/DC模块电源技术正发生着巨大的变化,朝着低电压大电流方向发展。电压最低小于0.8V,负载电流最高大于100A。为了获得更高的效率,同步整流技术在这些DC/DC模块电源中的作用越来越重要,应用也越来越广泛。华中科技大学研究生院二、本课题研究的意义和目的为了取得更高的运行速度和相对较低的功耗,数字集成电路的工作电压越来越低。研究表明:如果将数字电路中的5v高电平降为1V,运行速度可以提高5倍,功耗将降低为原来的1/5。因此数字集成电路的工作电压己经由原来的5v降到了2.4-3.3v,而在不久的将来,1.8v甚至更低的电压将会成为新的标准工作电压。集成电路工作电压的不断降低对其供电电源(主要是DC-DC整流模块)提出了新的要求,传统的DC-DC整流技术己无法满足这些要求。这是因为,原来的DC-DC整流模块是用肖特基二极管进行整流,而肖特基二极管的正向压降一般为0.3v,若输出电压降低到2v以下,仅损耗在肖特基管的正向导通压降上的功率就相当于电源模块输出功率的10%以上。因此,要想取得较高的功率密度几乎是不可能的。同步整流技术采用同步整流管(同步整流管的导通电阻通常仅0.00x欧姆)来代替肖特基二极管进行输出整流,解决了因二极管正向压降引起的功率损耗较大的问题,使得输出整流损耗降到最小,大大提高了低压大电流DC-DC整流模块的效率。SR1SR2L1L2C负载D1D2图2-1副边为倍流电路变换器的同步整流原理图华中科技大学研究生院例如常见的自驱动倍流电路,如图2-1,1SR,2SR为两个同步整流管,D1,D2分别为它们的体二极管。通过控制原边主开关管,当主开关导通,副边电压为正时,2SR导通,1SR关断,输入电源经变压器耦合经L1、2SR向负载传输能量,而L2也经2SR续流;当主开关关断,副边电压为负时,2SR关断,1SR开通,输入电源经变压器耦合经L2、1SR向负载传输能量,而L1也经1SR续流。由于MOSFET导通电阻很低,在MOSFET上损失的功率较肖特基二极管要小,尤其是在输出电压低的时候,可以取得极高的效率。但是同步整流技术并不只是用同步整流管代替肖特基二极管那么简单,它与同步整流技术所用的拓扑和同步整流管的驱动有很大的关系,需要做全面的分析和考虑。三、国内外概况和预测目前,国外对中小功率...
