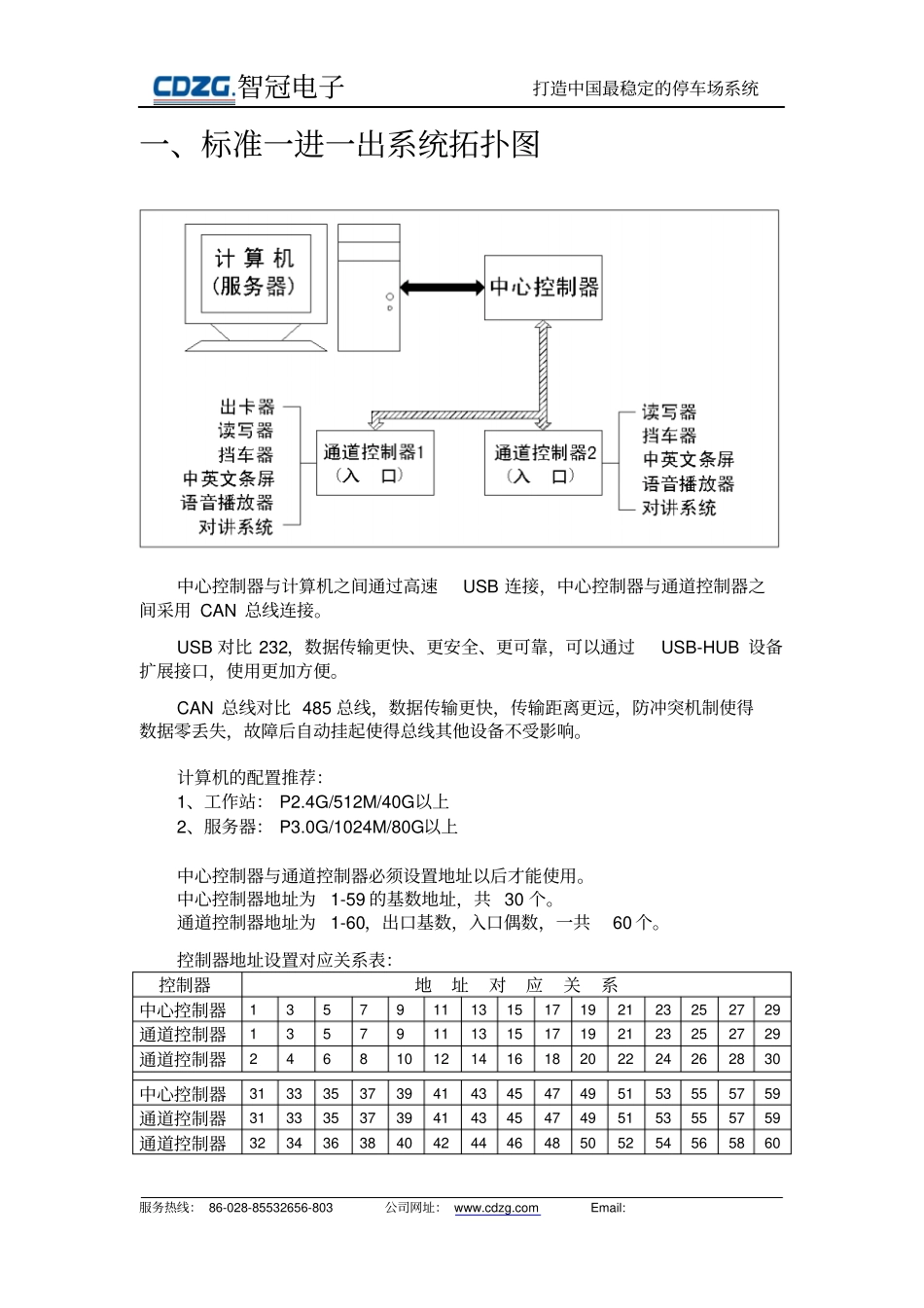

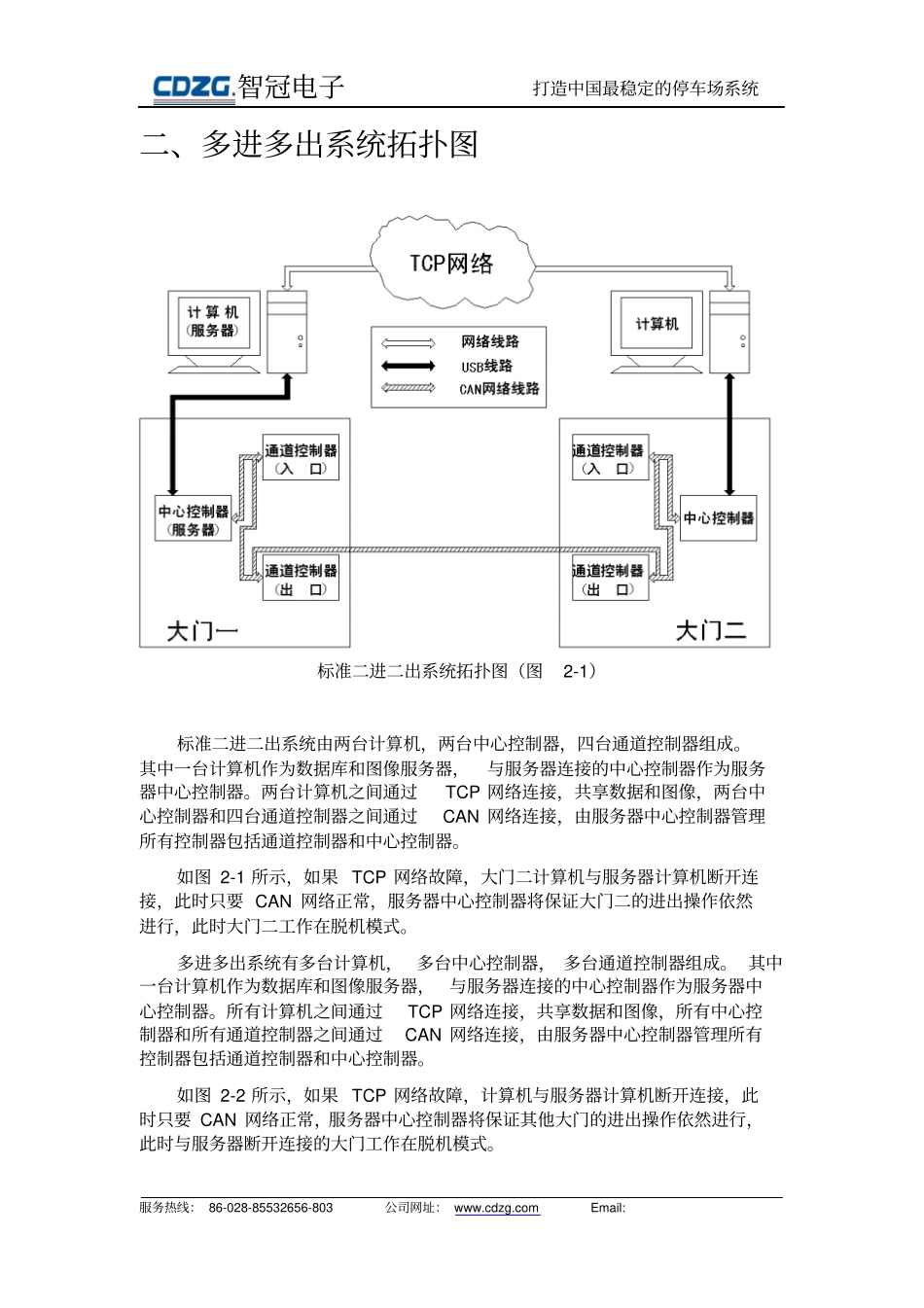

智冠电子打造中国最稳定的停车场系统服务热线：86-028-85532656-803公司网址：www.cdzg.comEmail:停车场收费系统硬件连接操作手册智冠电子打造中国最稳定的停车场系统服务热线：86-028-85532656-803公司网址：www.cdzg.comEmail:一、标准一进一出系统拓扑图中心控制器与计算机之间通过高速USB连接，中心控制器与通道控制器之间采用CAN总线连接。USB对比232，数据传输更快、更安全、更可靠，可以通过USB-HUB设备扩展接口，使用更加方便。CAN总线对比485总线，数据传输更快，传输距离更远，防冲突机制使得数据零丢失，故障后自动挂起使得总线其他设备不受影响。计算机的配置推荐：1、工作站：P2.4G/512M/40G以上2、服务器：P3.0G/1024M/80G以上中心控制器与通道控制器必须设置地址以后才能使用。中心控制器地址为1-59的基数地址，共30个。通道控制器地址为1-60，出口基数，入口偶数，一共60个。控制器地址设置对应关系表：控制器地址对应关系中心控制器1357911131517192123252729通道控制器1357911131517192123252729通道控制器24681012141618202224262830中心控制器313335373941434547495153555759通道控制器313335373941434547495153555759通道控制器323436384042444648505254565860智冠电子打造中国最稳定的停车场系统服务热线：86-028-85532656-803公司网址：www.cdzg.comEmail:二、多进多出系统拓扑图标准二进二出系统拓扑图（图2-1）标准二进二出系统由两台计算机，两台中心控制器，四台通道控制器组成。其中一台计算机作为数据库和图像服务器，与服务器连接的中心控制器作为服务器中心控制器。两台计算机之间通过TCP网络连接，共享数据和图像，两台中心控制器和四台通道控制器之间通过CAN网络连接，由服务器中心控制器管理所有控制器包括通道控制器和中心控制器。如图2-1所示，如果TCP网络故障，大门二计算机与服务器计算机断开连接，此时只要CAN网络正常，服务器中心控制器将保证大门二的进出操作依然进行，此时大门二工作在脱机模式。多进多出系统有多台计算机，多台中心控制器，多台通道控制器组成。其中一台计算机作为数据库和图像服务器，与服务器连接的中心控制器作为服务器中心控制器。所有计算机之间通过TCP网络连接，共享数据和图像，所有中心控制器和所有通道控制器之间通过CAN网络连接，由服务器中心控制器管理所有控制器包括通道控制器和中心控制器。如图2-2所示，如果TCP网络故障，计算机与服务器计算机断开连接，此时只要CAN网络正常，服务器中心控制器将保证其他大门的进出操作依然进行，此时与服务器断开连接的大门工作在脱机模式。智冠电子打造中国最稳定的停车场系统服务热线：86-028-85532656-803公司网址：www.cdzg.comEmail:多进多出系统拓扑图（图2-2）服务器中心控制器地址固定为1，其所连接通道控制器为入口2，出口1。中心控制器与通道控制器地址必须对应起来使用，对应关系表参照“一、标准一进一出系统拓扑图”。智冠电子打造中国最稳定的停车场系统服务热线：86-028-85532656-803公司网址：www.cdzg.comEmail:三、中心控制器接口原理当中心控制其作为终端使用时，需要在CANH和CANL并上120欧终端匹配电阻。接口简表：接口功能描述CAN总线接口CAN总线接口，H与L两端。COM2扩展RS232端口2。接RS232接口的条码扫描枪。COM1扩展RS232端口1。接RS232接口的票据打印机。USBUSB接口，用标准连接线与电脑USB口相连，可连接USB-HUB。PS/2PS/2键盘接口，用于中心控制器设置和脱机收费。设置情况：1、中心控制器上电前5秒按键盘“A”进入地址设置：R读出当前地址显示出来（小时段显示）0-9输入新地址（地址设置1-59基数号）W保存所显示的地址C清空所显示的地址2、中心控制器上电前5秒按键盘“T”进入通讯自检：与通道控制器反复通讯，用于系统调试时。智冠电子打造中国最稳定的停车场系统服务热线：86-028-85532656-803公司网址：www.cdzg.comEmail:220V交流电源输入220V交流电源。其他功能模块：名称功能描述读写器登记卡片、万能出入读写和脱机工作时使用。万能出入读写功能是出口和入口的双重读写，不需要设置，用于计时车收费刷卡，无发卡器车场入口读卡。...
