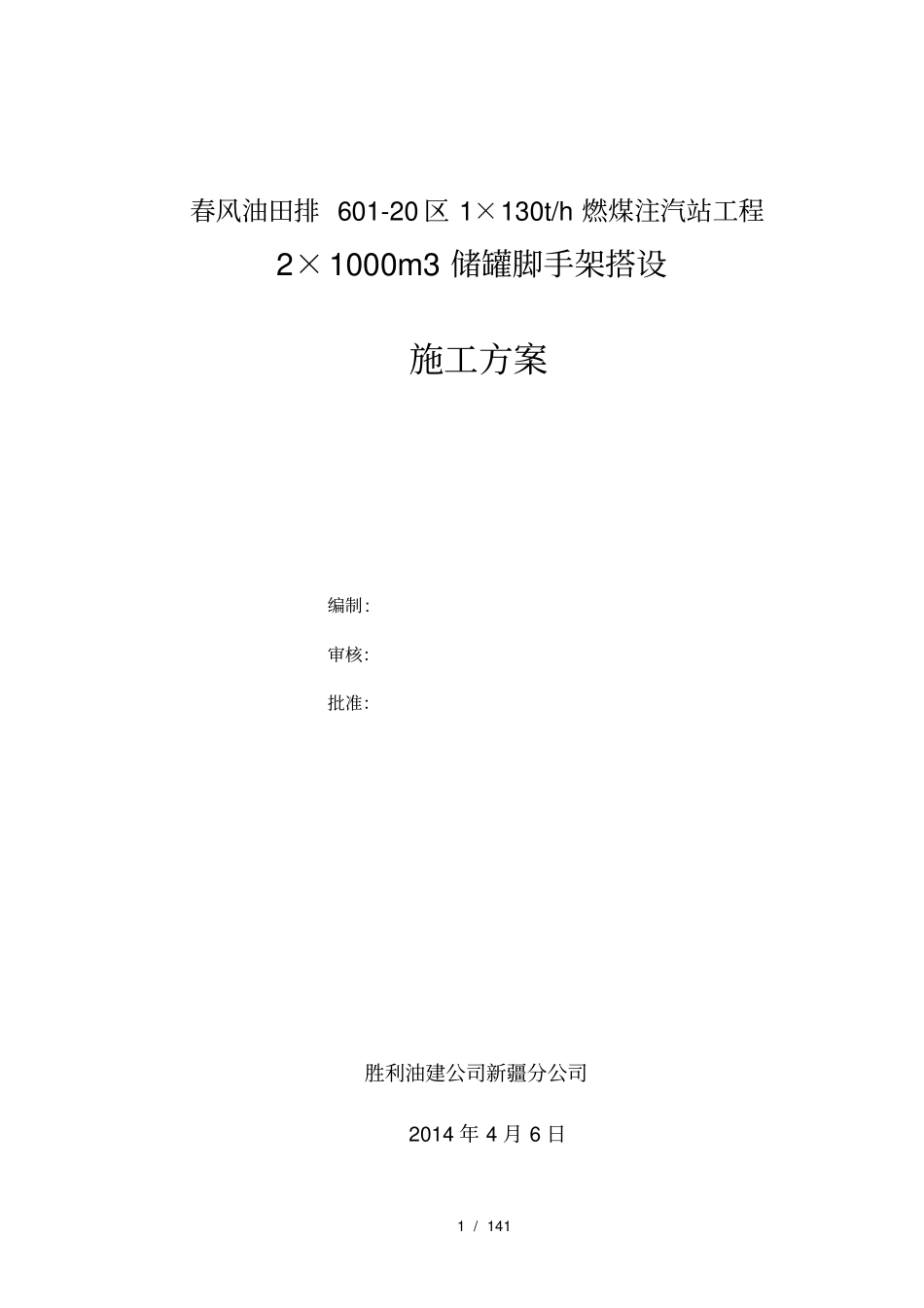

1/141春风油田排601-20区1×130t/h燃煤注汽站工程2×1000m3储罐脚手架搭设施工方案编制:审核：批准：胜利油建公司新疆分公司2014年4月6日2/1421编制说明及编制依据1.1编制说明2×1000m3储罐内、外防腐保温施工为保证施工安全编制脚手架搭设方案。1.2编制依据3.1施工措施3.1.1储罐内部搭设满堂承重支撑脚手架；3.1.2储罐外部搭设双排结构脚手架；4脚手架搭设4.1材料要求(1)钢管采用Ф48×3.6焊管，材质Q235-A级，钢管的长度不得超过6500mm(最大质量≤25kg)。(2)新钢管的产品质量合格证，质量检验报告资料齐全，钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道并涂刷防锈漆。(3)旧钢管应检查其锈蚀深度，检查时在锈蚀严重的钢管中抽取三根，在每根锈蚀的部位横向截断取样检查，当锈蚀深度超过表5规定的数值时，不得使用。(4)钢管变形不得超过表5规定的数值。3/1434.1.2扣件(1)新扣件的生产许可证、测试报告和产品质量合格证资料应齐全。(2)旧扣件应检查其外观，对有裂缝、变形的禁止使用，出现滑丝的螺栓必须更换。(3)新旧扣件均应进行防锈处理。钢管的允许偏差4/1444.2储罐室外地基处理脚手架地基大多落在新回填土上。回填土按设计及规范要求进行分层序号项目允许偏差⊿(mm)示意图检查工具1钢管尺寸(mm)外径48-0.5---游标卡尺2壁厚3.5-0.5---3切斜偏差1.7⊿塞尺拐角尺4锈蚀深度≤0.5⊿游标卡尺5端部弯曲l≤1.5m≤5⊿L钢板尺6立杆弯曲3m
