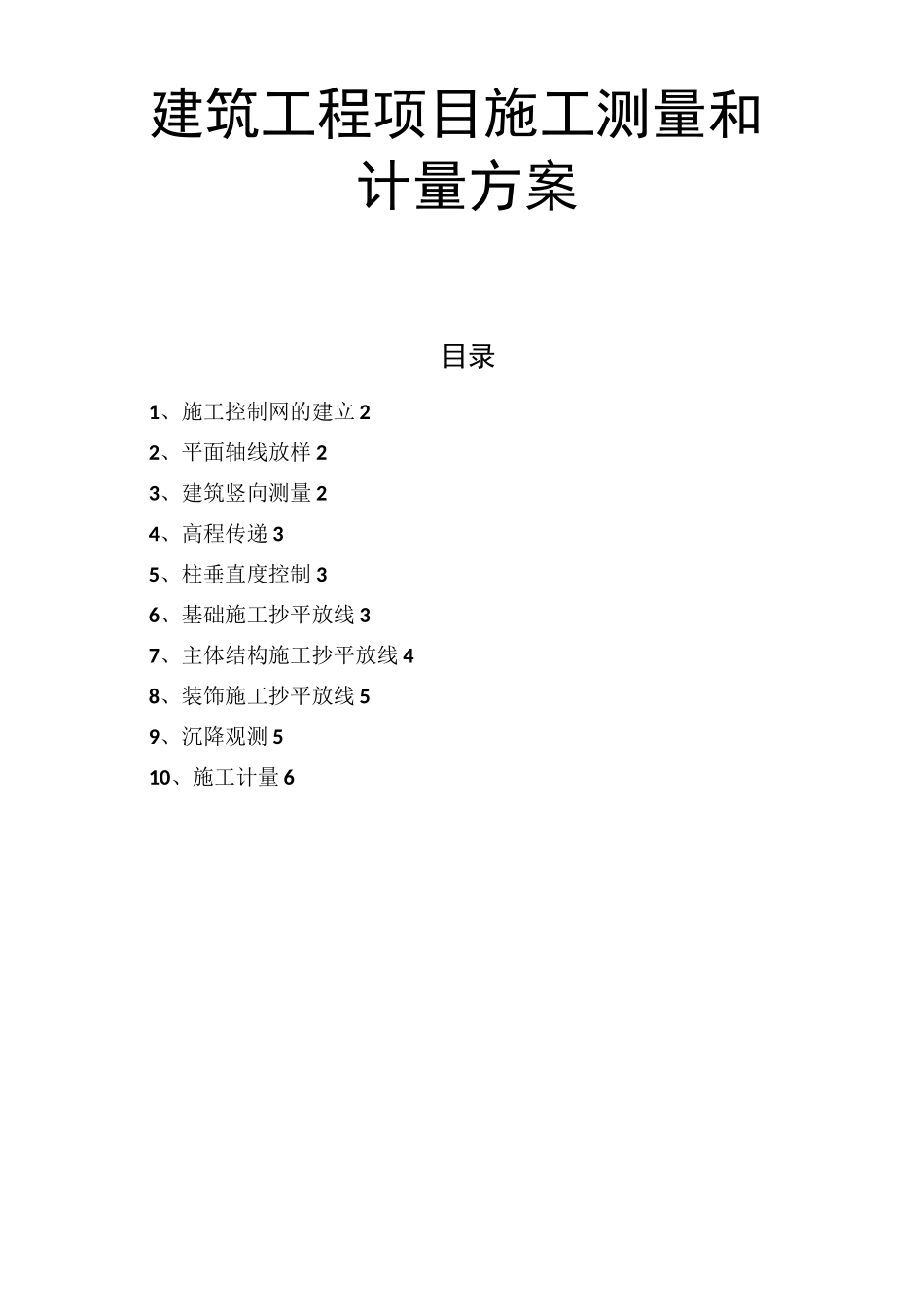

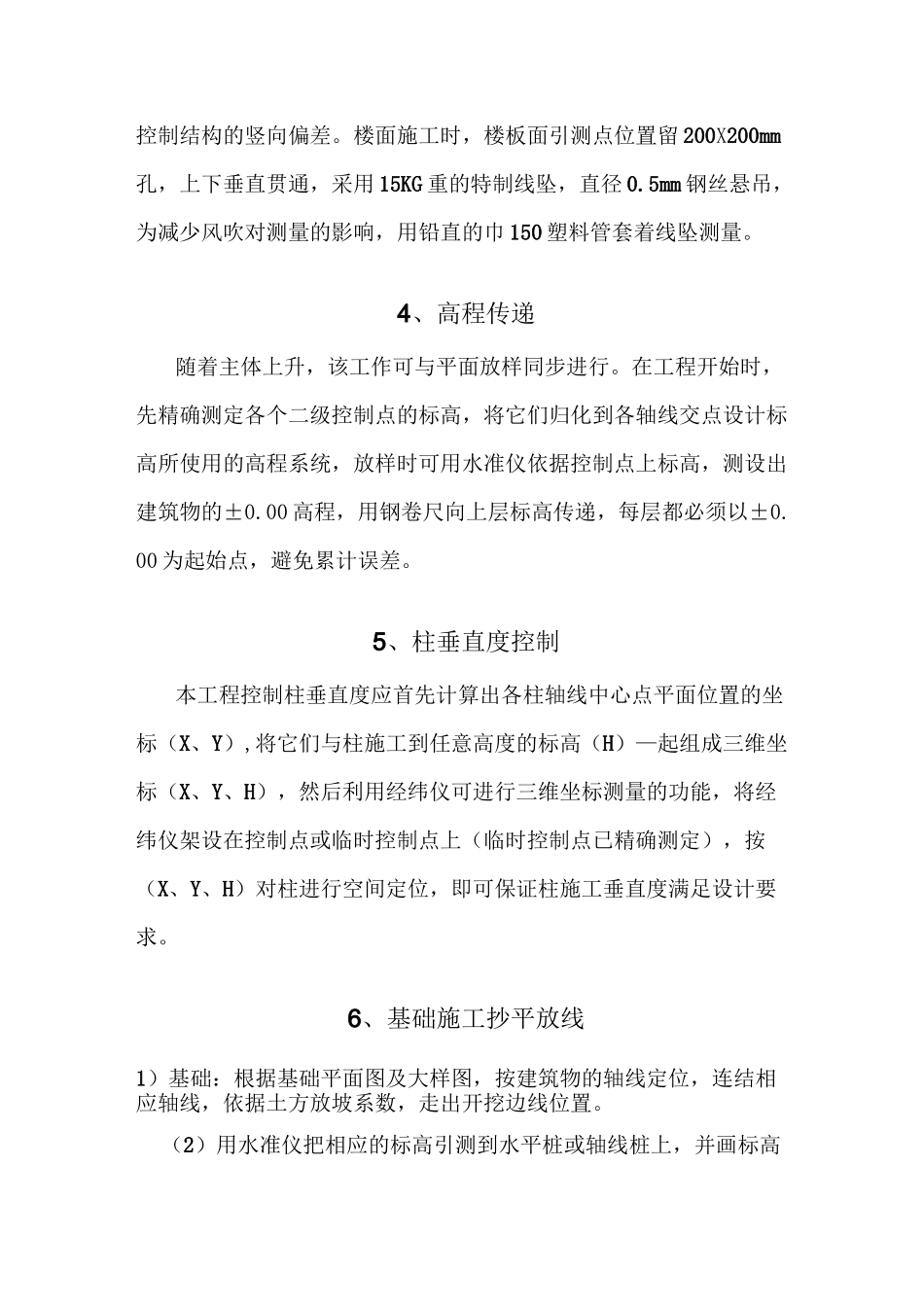

建筑工程项目施工测量和计量方案目录1、施工控制网的建立22、平面轴线放样23、建筑竖向测量24、高程传递35、柱垂直度控制36、基础施工抄平放线37、主体结构施工抄平放线48、装饰施工抄平放线59、沉降观测510、施工计量6针对本工程的特点，为使施工放样符合设计要求，指导施工，确保工程质量，测量工作应遵循先建立施工控制网，后进行轴线放样，高程传递的原则。严格工程材料的计量制度。1、施工控制网的建立根据施工现场及周转环境条件选择适当地方按一次埋设，长期使用的原则设首级控制点（控制点既作平面轴线控制之用，也作标高控制之用），控制点由规划给定的房屋基准点引出。组成一个完全能满足施工需要的永久性施工控制网。控制点按要求进行技术处理，控制点所处位置要保证今后不被占用且障碍较少。以便对控制点进行使用和保护。根据工程结构的情况，利用首级控制点，在实地放出二级控制点作为施工的二级控制，并利用经纬仪对所有控制点进行精确测定。2、平面轴线放样首先计算出轴线交叉点在施工控制网所在坐标系统中的坐标，供放样使用。根据具体情况，直接将经纬仪架设在控制点上按极坐标法放出各轴线交点，这些交点足可满足进一步细部放样的需要。为保证放样的准确性，校核应改用其他放样方法（如角度交会法等），重新放样主要轴线交战，或测量相应轴线交点交点间距离。3、建筑竖向测量在基础施工完成，建筑物±0.000高程的四角的轴线埋设轴线控制点，随着建筑主体的逐层上升，采用逐层向上悬吊线锤引测轴线和控制结构的竖向偏差。楼面施工时，楼板面引测点位置留200X200mm孔，上下垂直贯通，采用15KG重的特制线坠，直径0.5mm钢丝悬吊，为减少风吹对测量的影响，用铅直的巾150塑料管套着线坠测量。4、高程传递随着主体上升，该工作可与平面放样同步进行。在工程开始时，先精确测定各个二级控制点的标高，将它们归化到各轴线交点设计标高所使用的高程系统，放样时可用水准仪依据控制点上标高，测设出建筑物的±0.00高程，用钢卷尺向上层标高传递，每层都必须以±0.00为起始点，避免累计误差。5、柱垂直度控制本工程控制柱垂直度应首先计算出各柱轴线中心点平面位置的坐标（X、Y）,将它们与柱施工到任意高度的标高（H）—起组成三维坐标（X、Y、H），然后利用经纬仪可进行三维坐标测量的功能，将经纬仪架设在控制点或临时控制点上（临时控制点已精确测定），按（X、Y、H）对柱进行空间定位，即可保证柱施工垂直度满足设计要求。6、基础施工抄平放线1）基础：根据基础平面图及大样图，按建筑物的轴线定位，连结相应轴线，依据土方放坡系数，走出开挖边线位置。（2）用水准仪把相应的标高引测到水平桩或轴线桩上，并画标高标记，拉统线确定挖土深度。（3）基坑开挖完成后，用经纬仪将一级轴线控制点投测到基坑内，在基坑中设置轴线，基础边线及高程标记，浇垫层后应在垫层面上放出（弹墨线）柱、承台、墙、地梁的平面尺寸。（4）基础底板模完成后，应按设计图纸要求校核模板安装的几何尺寸，在模板四周放出底板面的标高线，要求与模板面平。中央标高线可在竖向钢筋上用线油漆标示。墙、柱的轴线和边线标记，应延长线引至基础边线外，方便施工复核。（5）基础底板施工完成后，把轴线引测至基础面，并按施工图放出有关的墙和柱等截面尺寸线，地梁、预留孔洞、管道、埋件等应按施工图纸在相关的位置上放出有关的标示（包括标高和截面等几何尺寸）。7、主体结构施工抄平放线（1）结构平面的施工放线，根据已有的控制网点的主轴线采用3方法精确引测到各层楼面上，再要根据各层施工平面放出相应的轴线及墙、柱、梁和各种洞口等平面位置。（2）砌砖的施工抄平放线：先根据各层平面的轴线和各层建筑施工平面图，放出墙体的平面轴线，墙边线及门窗、洞口等位置。3）砌砖前，应在楼（地）面砖墙砌筑位置的转角（阴角）处的地面上引测水平标高标志，并标记实测标高数据，作为砌砖时水平标高的依据，转角处砖墙砌筑到适当高度后，再将地面上的水平标高引测到砖墙上，并用皮数杆标出窗台、门窗顶、墙顶、梁底、洞口底、顶等标高，作为砌砖的依据。8、装饰施工抄平放线（1）室内装饰：根据建...
