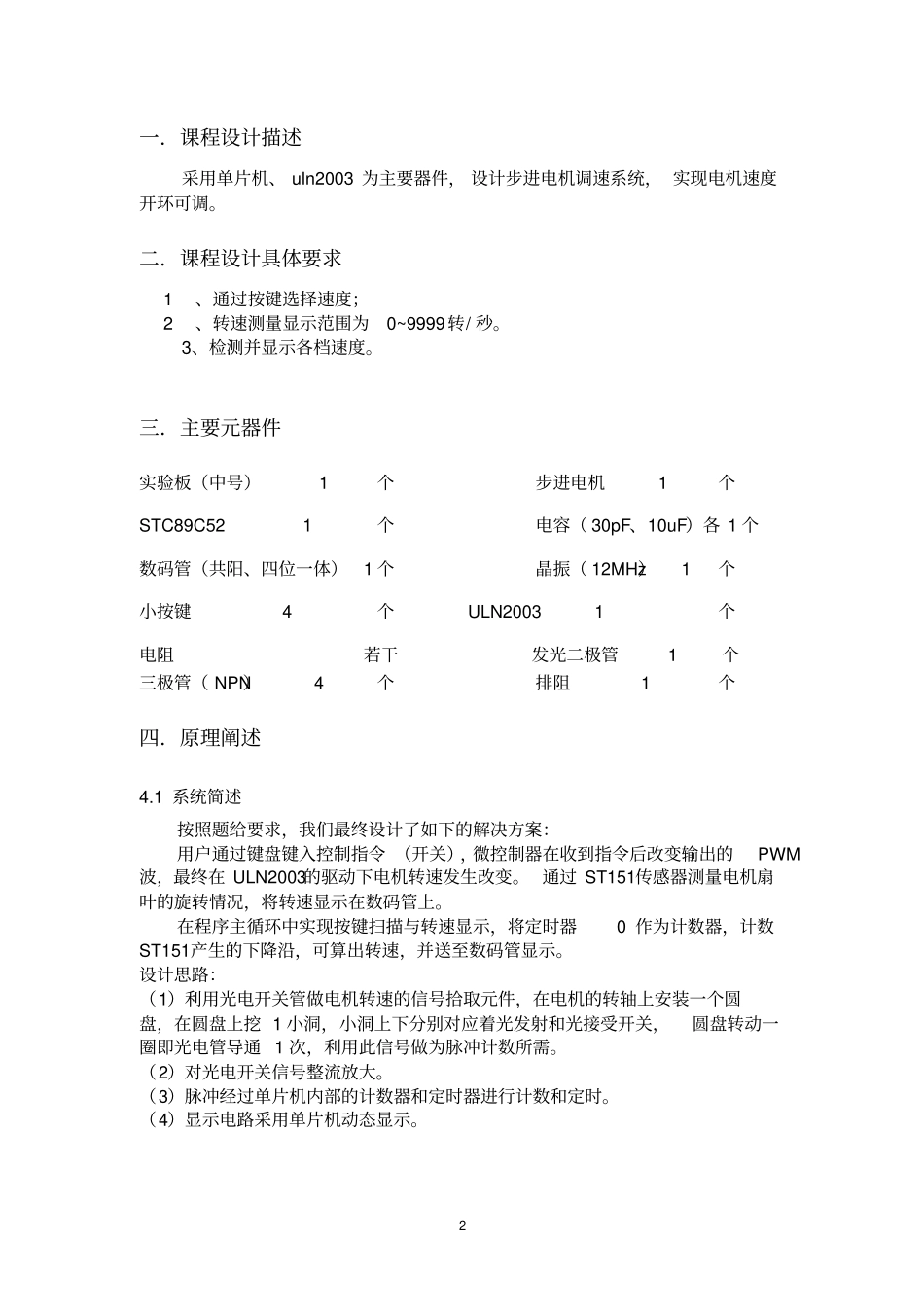

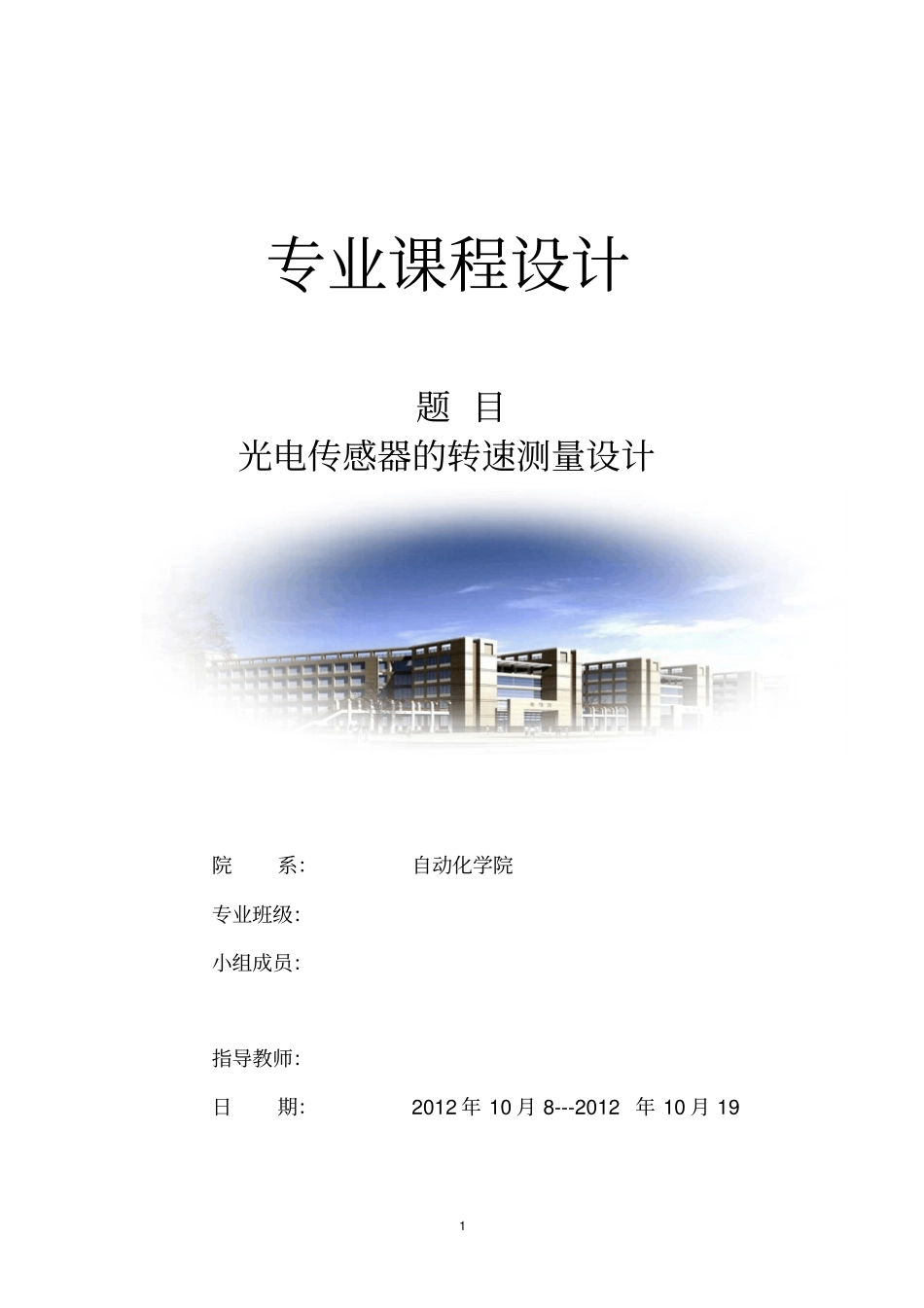

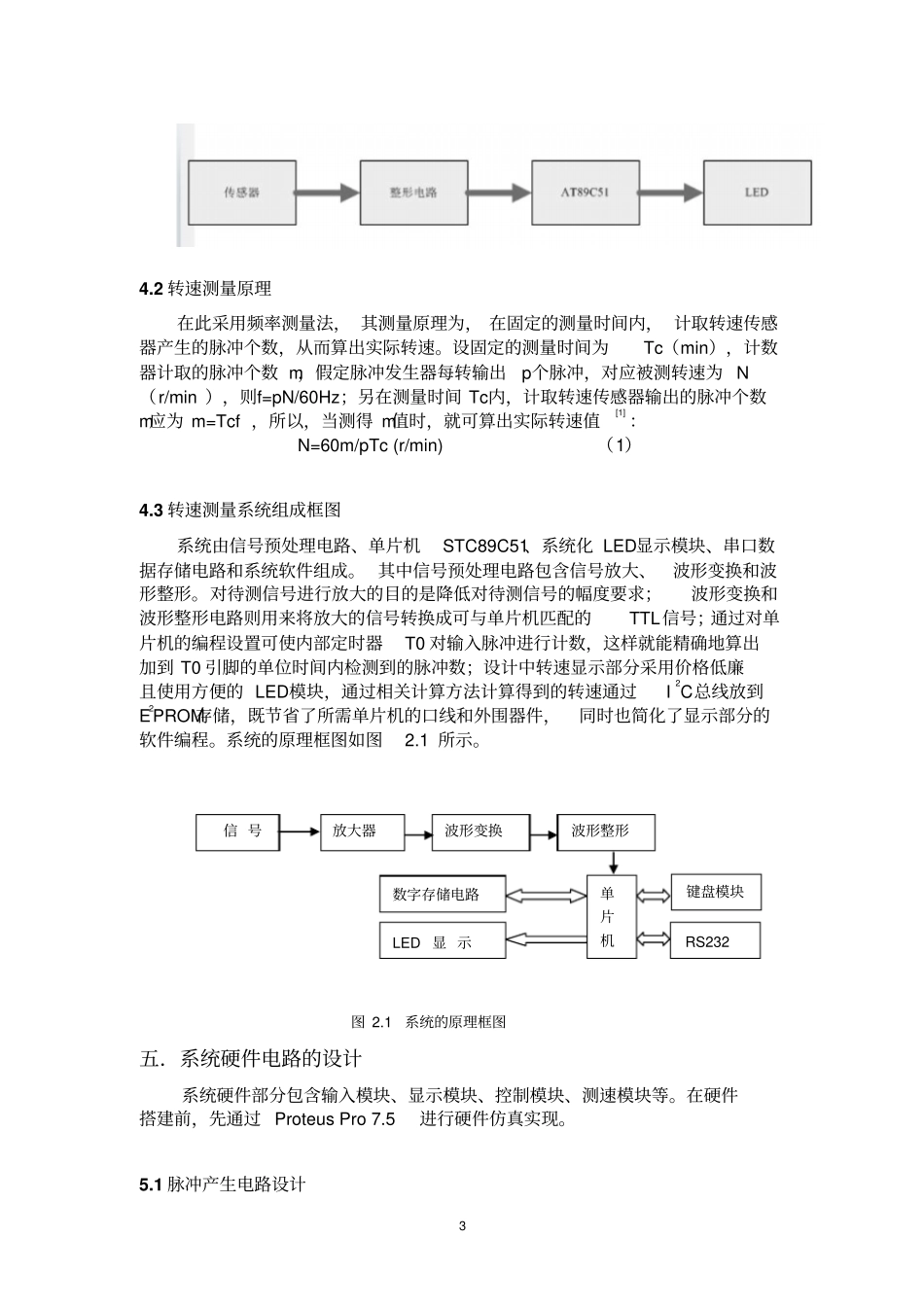

1专业课程设计题目光电传感器的转速测量设计院系：自动化学院专业班级：小组成员：指导教师：日期：2012年10月8---2012年10月192一．课程设计描述采用单片机、uln2003为主要器件，设计步进电机调速系统，实现电机速度开环可调。二．课程设计具体要求1、通过按键选择速度；2、转速测量显示范围为0~9999转/秒。3、检测并显示各档速度。三．主要元器件实验板（中号）1个步进电机1个STC89C521个电容（30pF、10uF）各1个数码管（共阳、四位一体）1个晶振（12MHz）1个小按键4个ULN20031个电阻若干发光二极管1个三极管（NPN）4个排阻1个四．原理阐述4.1系统简述按照题给要求，我们最终设计了如下的解决方案：用户通过键盘键入控制指令（开关），微控制器在收到指令后改变输出的PWM波，最终在ULN2003的驱动下电机转速发生改变。通过ST151传感器测量电机扇叶的旋转情况，将转速显示在数码管上。在程序主循环中实现按键扫描与转速显示，将定时器0作为计数器，计数ST151产生的下降沿，可算出转速，并送至数码管显示。设计思路：（1）利用光电开关管做电机转速的信号拾取元件，在电机的转轴上安装一个圆盘，在圆盘上挖1小洞，小洞上下分别对应着光发射和光接受开关，圆盘转动一圈即光电管导通1次，利用此信号做为脉冲计数所需。（2）对光电开关信号整流放大。（3）脉冲经过单片机内部的计数器和定时器进行计数和定时。（4）显示电路采用单片机动态显示。34.2转速测量原理在此采用频率测量法，其测量原理为，在固定的测量时间内，计取转速传感器产生的脉冲个数，从而算出实际转速。设固定的测量时间为Tc（min），计数器计取的脉冲个数m，假定脉冲发生器每转输出p个脉冲，对应被测转速为N（r/min），则f=pN/60Hz；另在测量时间Tc内，计取转速传感器输出的脉冲个数m应为m=Tcf，所以，当测得m值时，就可算出实际转速值[1]：N=60m/pTc(r/min)（1）4.3转速测量系统组成框图系统由信号预处理电路、单片机STC89C51、系统化LED显示模块、串口数据存储电路和系统软件组成。其中信号预处理电路包含信号放大、波形变换和波形整形。对待测信号进行放大的目的是降低对待测信号的幅度要求；波形变换和波形整形电路则用来将放大的信号转换成可与单片机匹配的TTL信号；通过对单片机的编程设置可使内部定时器T0对输入脉冲进行计数，这样就能精确地算出加到T0引脚的单位时间内检测到的脉冲数；设计中转速显示部分采用价格低廉且使用方便的LED模块，通过相关计算方法计算得到的转速通过I2C总线放到E2PROM存储，既节省了所需单片机的口线和外围器件，同时也简化了显示部分的软件编程。系统的原理框图如图2.1所示。图2.1系统的原理框图五．系统硬件电路的设计系统硬件部分包含输入模块、显示模块、控制模块、测速模块等。在硬件搭建前，先通过ProteusPro7.5进行硬件仿真实现。5.1脉冲产生电路设计信号放大器LED显示数字存储电路波形变换波形整形单片机键盘模块RS2324设计采用了红外光电传感器，进行非接触式检测。当有物体挡在红外光电发光二极管和高灵敏度的光电晶体管之间时，传感器将会输出一个低电平，而当没有物体挡在中间时则输出为高电平，从而形成一个脉冲。系统在光电传感器收发端间加入电动机，并在电动机的转轴上安装一转盘。在这个转盘的边沿处挖出若干个圆形过孔，把传感器的检测部分放在圆孔的圆心位置。每当转盘随着后轮旋转的时候，传感器将向外输出若干个脉冲。把这些脉冲通过一系列的波形整形成单片机可以识别的TTL电平，即可算出轮子即时的转速。转盘的圆孔的个数决定了测量的精度，个数越多，精度越高。这样就可以在单位时间内尽可能多地得到脉冲数，从而避免了因为两个过孔之间的距离过大，而正好在过孔之间或者是在下个过孔之前停止了，造成较大的误差。设计中转盘的圆孔的实际个数受到技术的限制。为了达到预定的效果设计在转盘过孔的设计上采用11个过孔，从而留下了10个同等的间距。这样在以后的软件设计中能够较为方便的计算出脉冲频率。脉冲发生源的硬件结构图如图3.1所示。图3.1脉冲发生源硬件结构图（左为正视图，右为侧视图）5.2光电转换及信号调理电路设计由于系统需要将光信号转换为电...
