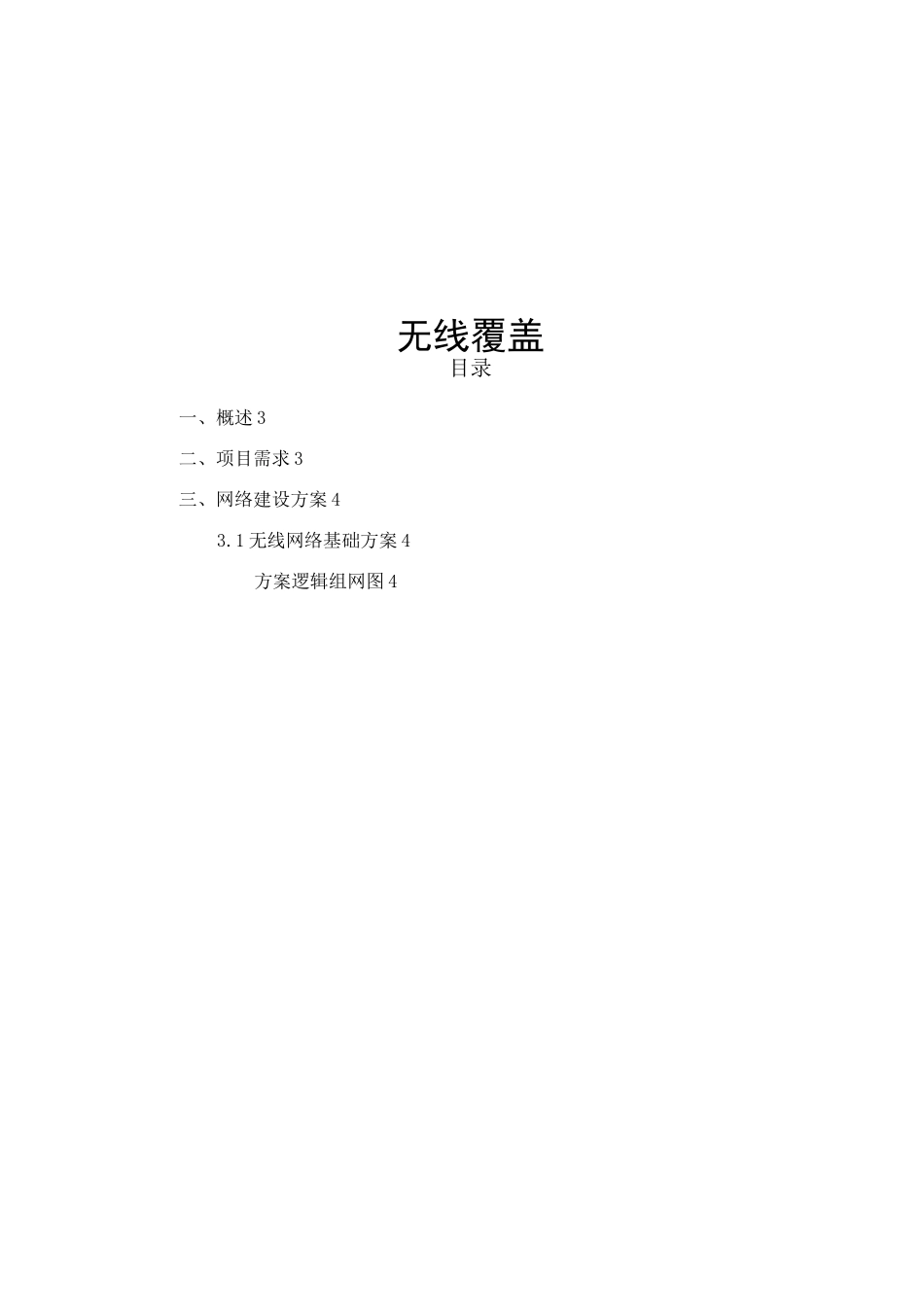

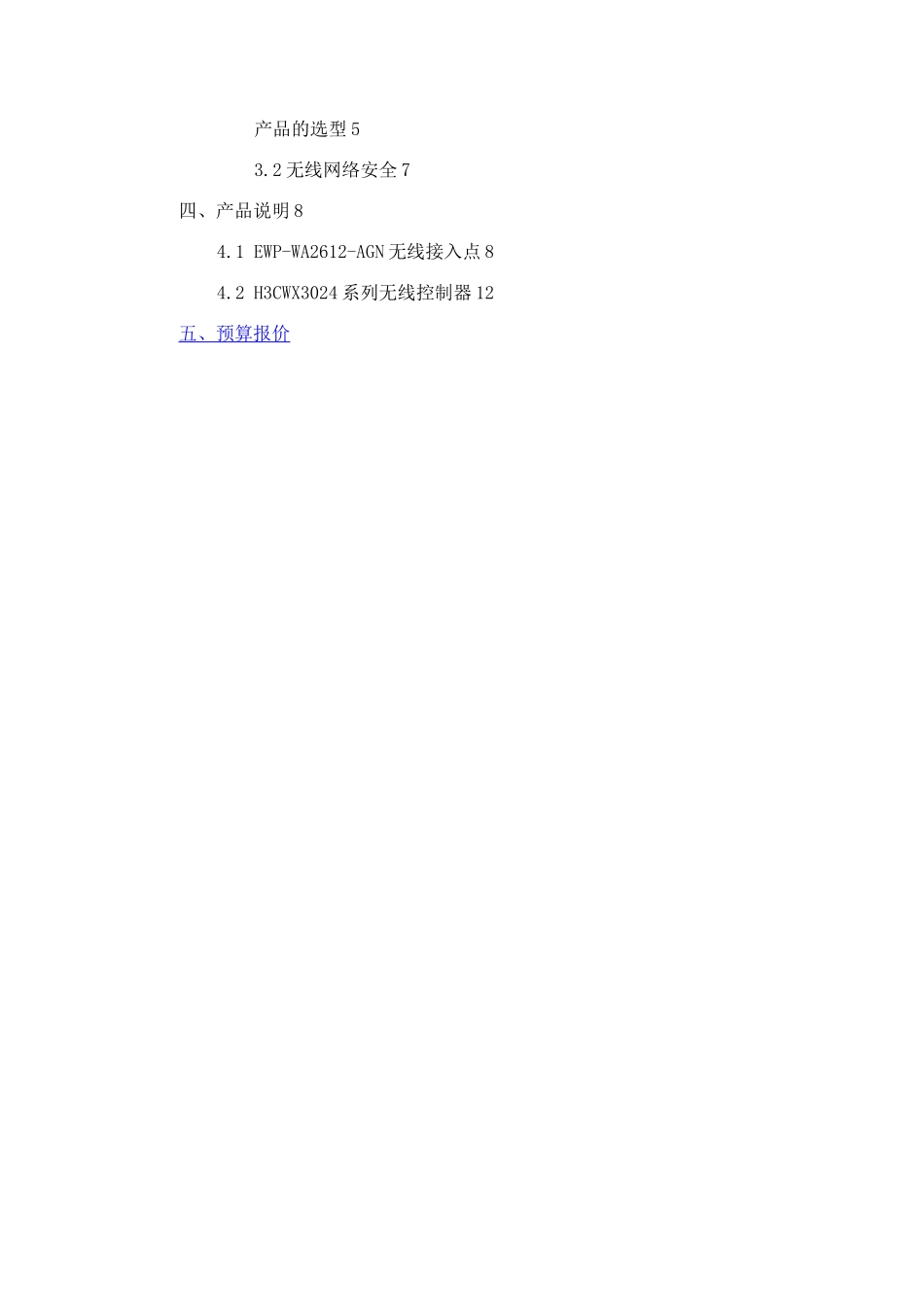

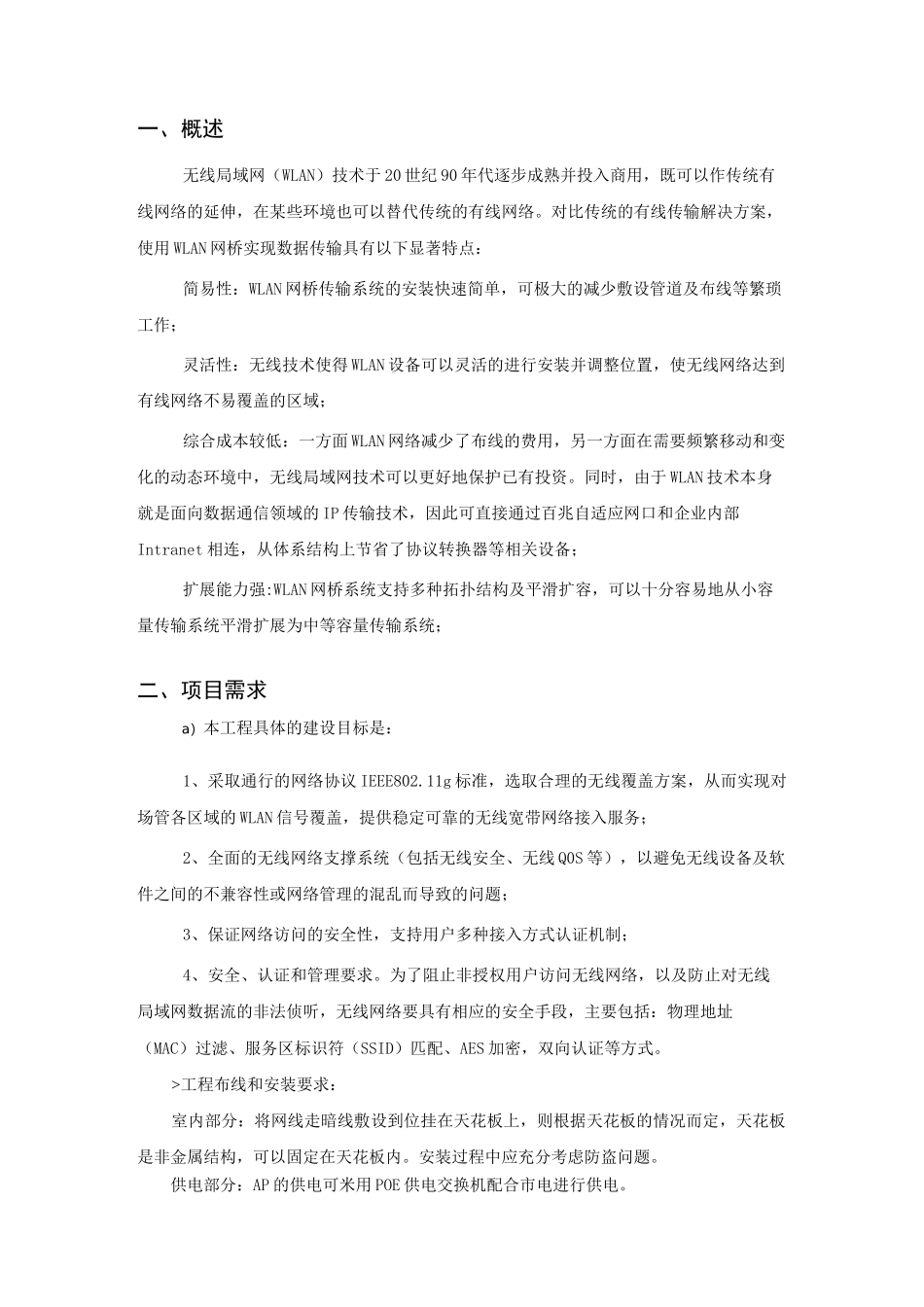

无线覆盖目录一、概述3二、项目需求3三、网络建设方案43.1无线网络基础方案4方案逻辑组网图4产品的选型53.2无线网络安全7四、产品说明84.1EWP-WA2612-AGN无线接入点84.2H3CWX3024系列无线控制器12五、预算报价一、概述无线局域网（WLAN）技术于20世纪90年代逐步成熟并投入商用，既可以作传统有线网络的延伸，在某些环境也可以替代传统的有线网络。对比传统的有线传输解决方案，使用WLAN网桥实现数据传输具有以下显著特点：简易性：WLAN网桥传输系统的安装快速简单，可极大的减少敷设管道及布线等繁琐工作；灵活性：无线技术使得WLAN设备可以灵活的进行安装并调整位置，使无线网络达到有线网络不易覆盖的区域；综合成本较低：一方面WLAN网络减少了布线的费用，另一方面在需要频繁移动和变化的动态环境中，无线局域网技术可以更好地保护已有投资。同时，由于WLAN技术本身就是面向数据通信领域的IP传输技术，因此可直接通过百兆自适应网口和企业内部Intranet相连，从体系结构上节省了协议转换器等相关设备；扩展能力强:WLAN网桥系统支持多种拓扑结构及平滑扩容，可以十分容易地从小容量传输系统平滑扩展为中等容量传输系统；二、项目需求a）本工程具体的建设目标是：1、采取通行的网络协议IEEE802.11g标准，选取合理的无线覆盖方案，从而实现对场管各区域的WLAN信号覆盖，提供稳定可靠的无线宽带网络接入服务；2、全面的无线网络支撑系统（包括无线安全、无线Q0S等），以避免无线设备及软件之间的不兼容性或网络管理的混乱而导致的问题；3、保证网络访问的安全性，支持用户多种接入方式认证机制；4、安全、认证和管理要求。为了阻止非授权用户访问无线网络，以及防止对无线局域网数据流的非法侦听，无线网络要具有相应的安全手段，主要包括：物理地址（MAC）过滤、服务区标识符（SSID）匹配、AES加密，双向认证等方式。>工程布线和安装要求：室内部分：将网线走暗线敷设到位挂在天花板上，则根据天花板的情况而定，天花板是非金属结构，可以固定在天花板内。安装过程中应充分考虑防盗问题。供电部分：AP的供电可米用POE供电交换机配合市电进行供电。>产品能力要求要求：支持负载均衡；漫游切换；支撑QOS能力支持GuestVLAN的要求；良好的售前售后服务，及时响应用户的需求。三、网络建设方案对方案的选择，我们严格按照客户的需求进行，采用瘦AP+无线控制器的组网方式，AP通过市电进行供电。场馆楼道东西常80米，南北长130米。根据设备的覆盖数据楼道共计需要28个AP。场馆内东西各5个，南北各4个。本次供电方案：集中供电方式：通过POE交换机个POE供电端口供电；另外，之所以要选用控制器+瘦AP解决方案，是因为就目前的AP分散状态开，分别部署在站场的不同区域，对于管理员来说，对AP的软件升级、配置管理以及无线客户端的定位是件很懊恼的事情。有了控制器，可以将分散的AP集中管理和控制，统一下发配置和更新系统等，还可以和有线用户实现一体化的验证、智能的负载分担和二层三层漫游等。从安全角度考虑，为实现业务的有效隔离，采用针对不同业务分配不同SSID方式进行业务区分，其中一个无线网段只能访问互联网，另外可以再设置一个无线服务(SSID)用于管理人员无线对内网的管理。并对同一个AP下的不同SSID设置不同的权限，后期还可以配合认证、EAD等手段做到终端的准入和安全接入。3.1无线网络基础方案FITAFITA有线终端PC和服务汇聚层交换接入层交换机汇聚层交换Intern防火核心交换接入层交换机3笃"i十H3CWX3024无线控制FITA方案逻辑组网图产品的选型根据用户需求可知,需要认证上网,但要支持.产品选型非常重要,根据我们多年的经验和对技术的认识，在各大无线厂商中我们能看到H3C无线产品和技术的优势。•无线AP根据我们对客户需求的了解，场馆各区域的AP覆盖我们选用H3C的WA2612-AGN双频多模系列无线接入点，可广泛应用于各种向用户提供WLAN接入的无线网络；WA2612-AGN作为瘦AP(FITAP)与H3CWX3024无线控制器配套使用。WA2612-AGN基于业界最新的硬件平台，具备业界同类产品最优的无线射频功能，同时产品集硬件加密、零配置、自动信道分配、多BSSID、IPv6等多个功能于一体，实现网络的...
