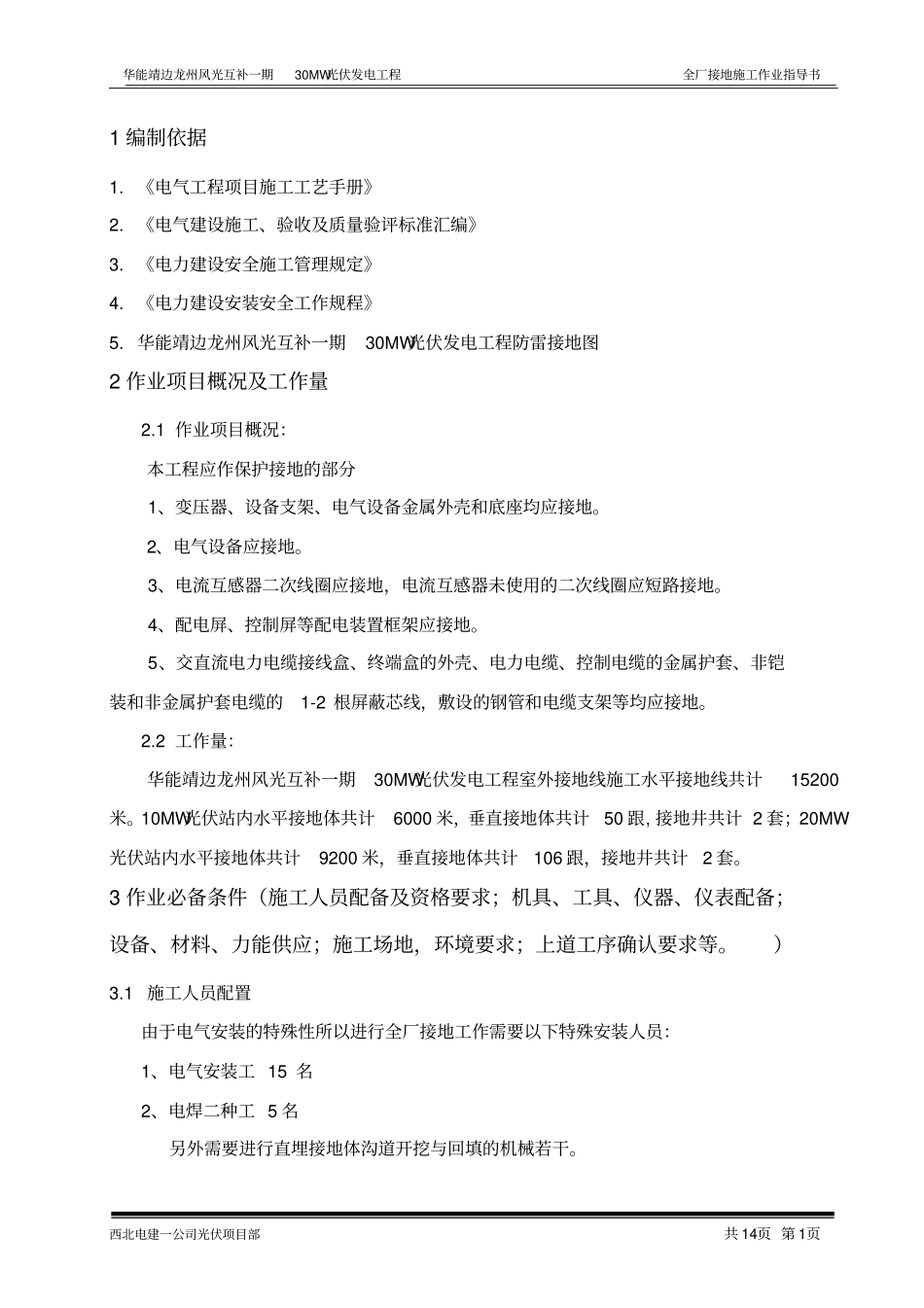

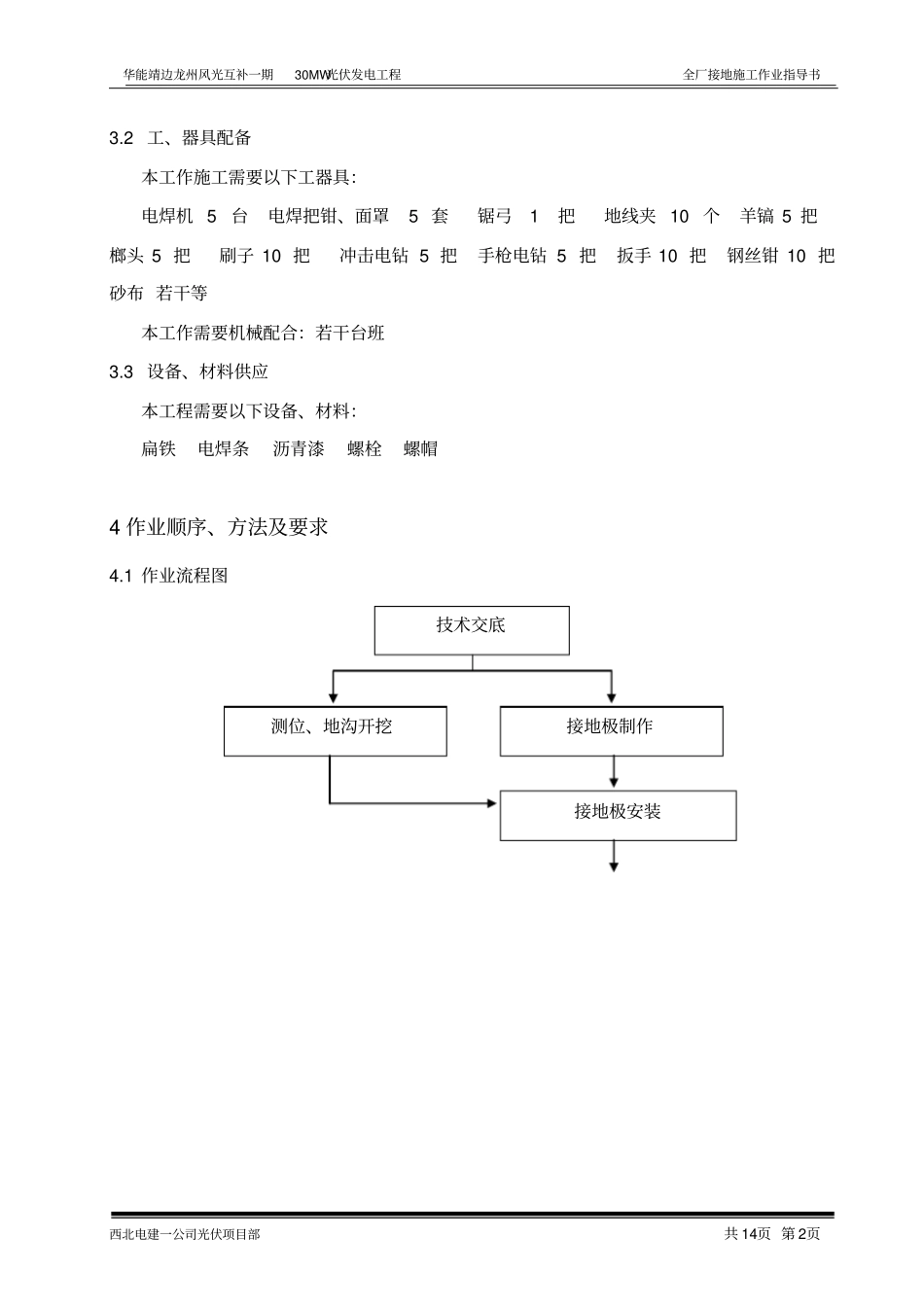

华能靖边龙州风光互补一期30MW光伏发电工程全厂接地施工作业指导书西北电建一公司光伏项目部共14页第1页1编制依据1.《电气工程项目施工工艺手册》2.《电气建设施工、验收及质量验评标准汇编》3.《电力建设安全施工管理规定》4.《电力建设安装安全工作规程》5.华能靖边龙州风光互补一期30MW光伏发电工程防雷接地图2作业项目概况及工作量2.1作业项目概况：本工程应作保护接地的部分1、变压器、设备支架、电气设备金属外壳和底座均应接地。2、电气设备应接地。3、电流互感器二次线圈应接地，电流互感器未使用的二次线圈应短路接地。4、配电屏、控制屏等配电装置框架应接地。5、交直流电力电缆接线盒、终端盒的外壳、电力电缆、控制电缆的金属护套、非铠装和非金属护套电缆的1-2根屏蔽芯线，敷设的钢管和电缆支架等均应接地。2.2工作量：华能靖边龙州风光互补一期30MW光伏发电工程室外接地线施工水平接地线共计15200米。10MW光伏站内水平接地体共计6000米，垂直接地体共计50跟,接地井共计2套；20MW光伏站内水平接地体共计9200米，垂直接地体共计106跟，接地井共计2套。3作业必备条件（施工人员配备及资格要求；机具、工具、仪器、仪表配备；设备、材料、力能供应；施工场地，环境要求；上道工序确认要求等。）3.1施工人员配置由于电气安装的特殊性所以进行全厂接地工作需要以下特殊安装人员：1、电气安装工15名2、电焊二种工5名另外需要进行直埋接地体沟道开挖与回填的机械若干。华能靖边龙州风光互补一期30MW光伏发电工程全厂接地施工作业指导书西北电建一公司光伏项目部共14页第2页3.2工、器具配备本工作施工需要以下工器具：电焊机5台电焊把钳、面罩5套锯弓1把地线夹10个羊镐5把榔头5把刷子10把冲击电钻5把手枪电钻5把扳手10把钢丝钳10把砂布若干等本工作需要机械配合：若干台班3.3设备、材料供应本工程需要以下设备、材料：扁铁电焊条沥青漆螺栓螺帽4作业顺序、方法及要求4.1作业流程图技术交底测位、地沟开挖接地极制作接地极安装华能靖边龙州风光互补一期30MW光伏发电工程全厂接地施工作业指导书西北电建一公司光伏项目部共14页第3页4.2作业内容、方法及要求4.2.1本措施仅供华能靖边龙州风光互补一期30MW光伏发电工程全厂接地网项目施工时使用，项目施工必须以本指导书为指导，并应满足指导书中的工序、工艺、安全及质量要求。4.2.2主接地网的敷设4.2.2.1厂区主接地网以水平接地体、垂直接地体、接地模块。主接地网埋深距地面1.3m。4.2.2.2水平接地体采用60×6镀锌扁钢。4.2.2.3埋没在厂区内电缆沟道中固定电缆支架用的扁钢，应于人工埋没的主接地网多点连接，作为厂区接地网的一部分。4.2.2.4接地干线、支线扁钢的连接，其搭接长度等于搭接扁钢2倍的宽度。焊逢等于2倍的扁铁宽度水平搭接接地网焊接防腐处理接地线焊接验收不合格复检合格合格不合格消缺处理回填土夯实接地线焊接测试华能靖边龙州风光互补一期30MW光伏发电工程全厂接地施工作业指导书西北电建一公司光伏项目部共14页第4页垂直搭接4.2.2.5焊接前应将扁钢端头外表面的铁锈及污垢清除，使之具有金属光泽。4.2.2.6将两根扁钢中心线找正并划线，然后将两根扁钢端头加以固定进行焊接，其焊接高度与扁钢厚度相同，其焊接边至少于三个棱边进行焊接或焊接边大于4倍扁钢宽度。4.2.2.7焊接应平正而间断焊接，不得有夹渣气泡未焊透处及咬边等情况。焊接完毕后应将焊接处的焊渣清除干净，并涂沥青以防锈蚀。4.2.2.8与接地极焊接：与接地极焊接要加工Ω卡焊接。连接方式如下图所示：4.2.2.9垂直接地体采用φ48×3.5长2500mm镀锌钢管。4.2.2.10水平接地体与垂直接地体在离管口100mm处进行搭接。并用管箍固定。4.2.2.11焊接前应将扁钢焊接处及管箍外表面的铁锈和污物等清除，直至表面露出金属光泽为止。4.2.2.12管箍与扁钢的连接应用45°的角焊，其焊接高度与扁钢厚度相同。所有焊缝应-60*6扁钢制作Ω焊接焊缝华能靖边龙州风光互补一期30MW光伏发电工程全厂接地施工作业指导书西北电建一公司光伏项目部共14页第5页平整而无间断，而熔化的金属应该牢固和焊透，不应有凹凸、夹渣、气孔、未焊透处及咬边等缺陷。4.2.2.13集中接地装置...
