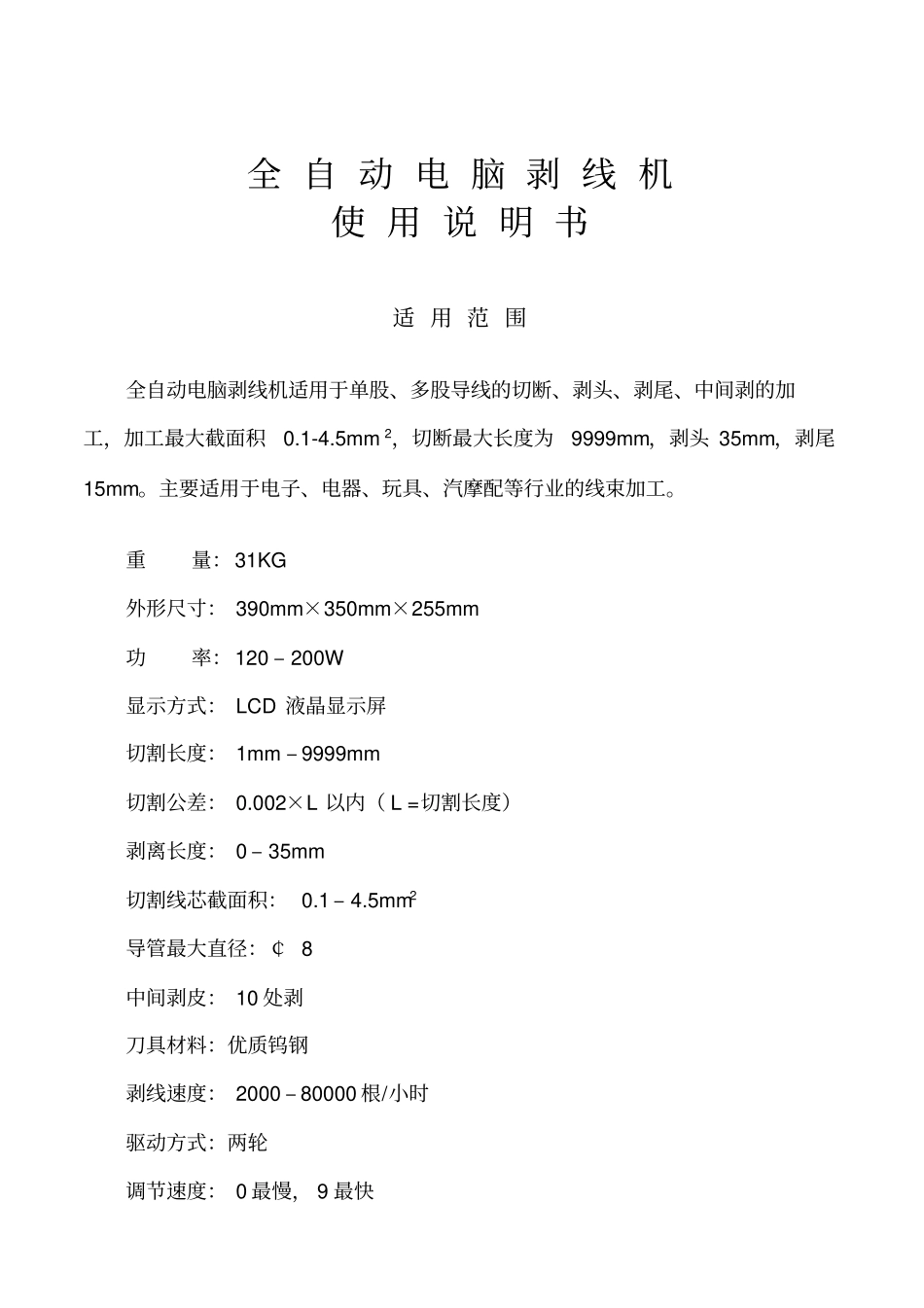

全自动电脑剥线机使用说明书适用范围全自动电脑剥线机适用于单股、多股导线的切断、剥头、剥尾、中间剥的加工，加工最大截面积0.1-4.5mm2，切断最大长度为9999mm，剥头35mm，剥尾15mm。主要适用于电子、电器、玩具、汽摩配等行业的线束加工。重量：31KG外形尺寸：390mm×350mm×255mm功率：120–200W显示方式：LCD液晶显示屏切割长度：1mm–9999mm切割公差：0.002×L以内（L=切割长度）剥离长度：0–35mm切割线芯截面积：0.1–4.5mm2导管最大直径：￠8中间剥皮：10处剥刀具材料：优质钨钢剥线速度：2000–80000根/小时驱动方式：两轮调节速度：0最慢，9最快安全使用注意事项首先非常感谢您购买SWT系列全自动电脑剥线机！为了确保您能安全与正确地使用该机器，请在使用之前详细阅读本使用说明书。一、为了使机器工作电压稳定，敬请用户选配电源稳压器，以避免电压过高而烧坏该机器。二、使用时该机器应放置于平坦稳固的表面上操作，以免掉落损坏机器。三、请勿在靠近电磁场较强的区域内使用该机器，以免对该机器产生干扰。四、使用时不得在该机器上面放置任何物品，不得接近腐蚀性的化学物品，务必保持工作环境干燥、通风、无灰尘，工作室温：0–35℃。五、使用时该机器如果出现不理想的剥线效果或不同程度的故障，敬请阅读本使用说明书中的故障及排除方法，如果仍无法解决，请拨打我们的技术服务电话咨询检修的方法，为了您的安全起见，请勿自行拆卸该机器进行检修。目录一、剥线机的主要结构二、快速操作方法三、机械部分工作原理四、面板操作与参数设定五、刀口位置调整六、参数名词说明七、售后服务承诺八、故障及排除方法二、快速操作方法与维护1、开机后按↑或↓移动光标选择一个程序。（01–89为常规程序，90–99为超短线程序）2、在线长里设定剥线长度（单位：毫米）。3、在线头里设定剥开数值，后面的剥头数值大于线头即全剥，小于则为半剥。4、在线尾里设定剥开数值，后面的剥尾数值大于线尾即全剥，小于则为半剥。5、将要剥的线压到出线轮中间，调节出线轮使其间隙张开到最合适的位置(注:在工作时听不到或微小的内部螺杠撞击声为佳),然后取出线并调节进线轮间隙调节轮，使进线轮之间的间隙与出线轮之间的间隙相当即可。6、将线穿进进线口、进线轮，经过导管再通过刀口，然后移动光标到程序的第二页的线径上，按一下停止键，两刀会相切一下，再取出线，查看其切口处，如线皮没切透，就减少线径数值，如切到铜丝，则增大线径数值.或根据剥线时的情况来调整线径的值，当剥不开线头或线尾时减少线径数值，当完全切断铜丝或切断几根时则增大线径数值．7、通常在0.5平方以下的线材调节退刀值为01到05之间最佳，线皮越薄退刀就越小，一般线材设置为默认即可（退刀默认为08）。8、按运行键开始试剥，（开始剥线前第一根要穿过刀口，同时检查导管口的位置应在上下刀片的中间为好，避免进线不顺畅，当剥尾的值大于10时需将导管稍往后移动，使线尾达到最好效果）。9、定量可根据实际所需要的数量来设定，产量预设为0000,当产量＝定量时机器停止工作．10、按运行键开始生产。维护注意事项：１．请定期在刀架的注油孔内加入适量的机油以保持润滑，以减低噪音延长机器使用寿命，（一周加一次为佳）２．更换刀片时需关闭电源卸下刀架,更换好后对准刀架转动轴的一字型插槽按原位安装，然后用手转动刀架后的转动轴之其转动顺畅再拧紧刀架上的螺丝(注：避免安装位置偏移系统提示刀架不能复位错误信息)，如系统提示刀架不能复位错误信息请调整刀口位置，具体调整请参阅说明书10/11页刀口位置调整方法．３．定期进行清洁进线轮与出线轮上的污垢以保证剥线的效果质量，如有剥线长短不一的现象，可能轮子上出现污垢而打滑，此时需清洁处理三、机械部分工作原理Ⅰ、工作原理通过微电脑技术控制进线轮、出线轮来输送线材，并通过控制刀架总成来完成切线与剥线。Ⅱ、各部件主要功能介绍1、进线轮：输送线材及剥出线头；2、出线轮：输送线材及剥出线尾；3、刀架总成：线材切断、剥头和剥尾；4、进线轮间隙调节轮：调节进线轮间隙，往小旋动间隙减小，往大间隙增大；5、出线轮间隙调节轮：调节出线轮...
