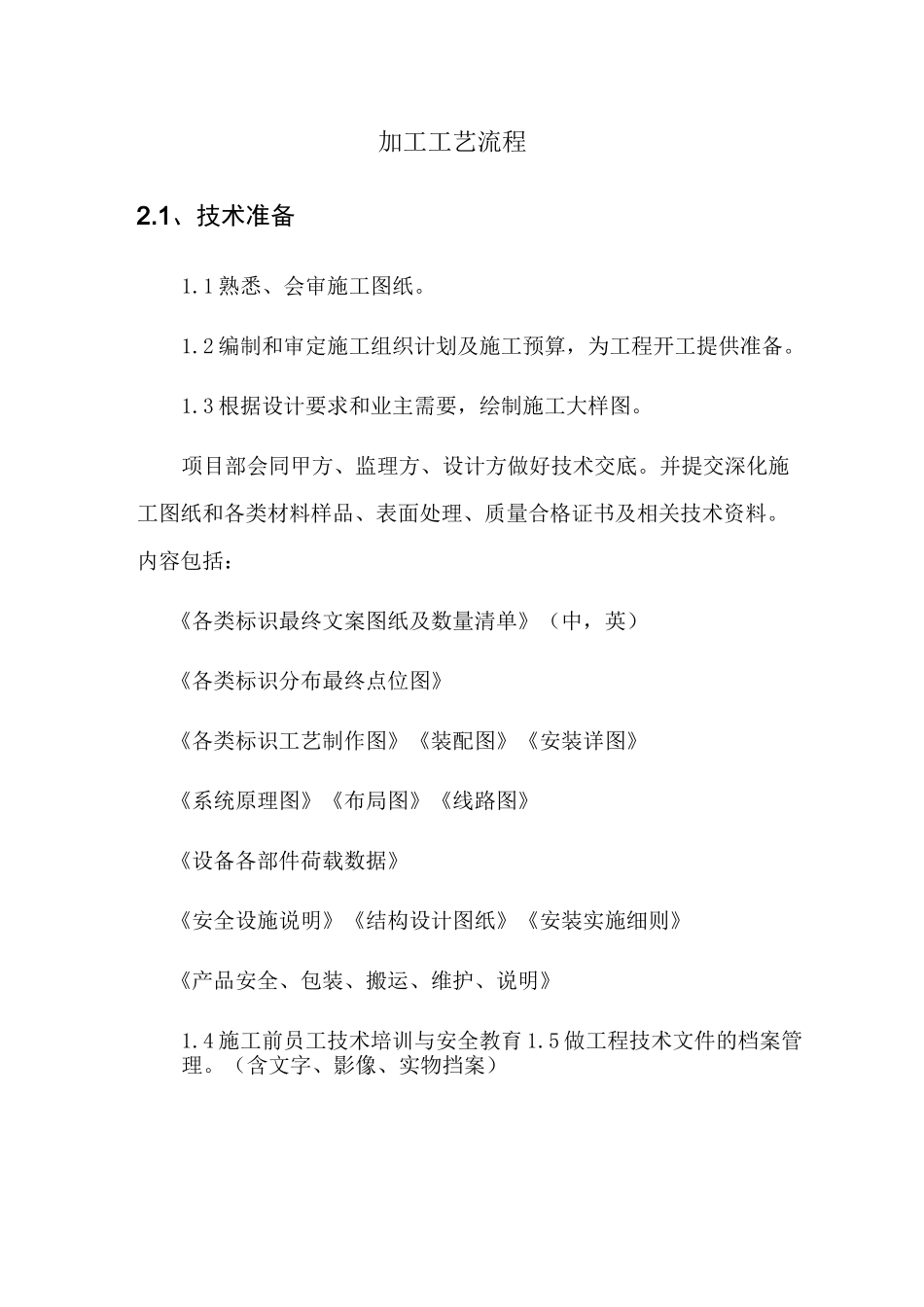

加工工艺流程2.1、技术准备1.1熟悉、会审施工图纸。1.2编制和审定施工组织计划及施工预算，为工程开工提供准备。1.3根据设计要求和业主需要，绘制施工大样图。项目部会同甲方、监理方、设计方做好技术交底。并提交深化施工图纸和各类材料样品、表面处理、质量合格证书及相关技术资料。内容包括：《各类标识最终文案图纸及数量清单》（中，英）《各类标识分布最终点位图》《各类标识工艺制作图》《装配图》《安装详图》《系统原理图》《布局图》《线路图》《设备各部件荷载数据》《安全设施说明》《结构设计图纸》《安装实施细则》《产品安全、包装、搬运、维护、说明》1.4施工前员工技术培训与安全教育1.5做工程技术文件的档案管理。（含文字、影像、实物挡案）2.2、施工设备投入机械名称型号数量单机功率(KW)功率合计(KW)设备状态开料机5600NB10.90.9良好压刨机JW-100020.751.5良好空压泵300-10011.21.2良好电锤GBH2.521.22.4良好手电钻6C60.251.5良好切割机SW-100011.21.2良好电焊机SD-200012.02.0良好修边机MX-304020.81.6良好螺钉钻TA-3060100.252.5良好手提切割机GMS-3420.250.5良好四色丝网机DH-HE20711515良好进口数控切割机SK5-32410.50.5良好超咼压水切割机SQG-66711.51.5良好激光雕刻机JGDK53820.81.6良好机械雕刻机JXDK33520.81.6良好一体汽车烤漆房KF0-8768907612.22.2良好涂料喷淋房PL-098658511.01.0良好数控调漆机KGB-7689540.60.6良好折弯机ZWJ-20987310.80.8良好剪板机JB-2876520.81.6良好2.3、加工工艺及技术标准1、不锈钢1)所有不锈钢板应为同一品牌，在供货过程中，不得改变板材的牌号及供应来源。2)材质应满足复杂形状的加工要求、材质不受损、稳定性应满足长期使用要求。3)不锈钢板材在表面处理后，再进行镂空、雕刻、折弯工艺。2、钢材1)钢材均采用Q235B钢，角钢采用热轧角钢，槽钢采用热轧槽钢，方钢采用热轧方钢。2)钢材材质应满足《普通碳素结构钢技术条件》(GB700-2006)的规定，并应保证强度、屈服点、延伸率、冷弯等指标要求。3、钢结构的钢材应符合GB50011第3.9.2-3条下列规定：1)钢材的抗拉强度实测值与屈服强度实测值的比值不应小于1.22)钢材应有明显的屈服台阶，且伸长率应大于20%；3)钢材应有良好的可焊性和合格的冲击韧性；4、亚克力、玻璃1)亚克力表面应平整无滑痕，边缘整齐，无起皮、缺角、污垢等，几何形状以设计模数为基础。2）亚克力满足《自铸型工业有机玻璃握材、棒材和管材》（GB/T1134）规范要求，防火性能满足《建筑内部装修设计防火规范》（GB50222）。3）所有室外导视标牌用亚克力材料最低8mm厚，并且加防爆膜。4）所有室外导视标牌用玻璃材料要求为12mm厚夹胶。5、LED1）采用最新一代的芯片板载技术，提供照明系统正常运行必需的变压器、绝缘体和其他部件。2）色温要求6300K土500K。3）发光角（出光角）220度。4）光效＞25流明/瓦（白光有效寿命要求:80%流明保持30000小时70%流明保持40000小时）。5）产品质保期:3年。6）表面防潮处理。7）专用变压器的防护等级不低于IP64。6、日光灯管1）功率及光源类型按图纸要求。2）色温要求6500K。3）显色指数:285。4）平均寿命$15000小时（光通维持率：上90%）。5）产品质保期:2年。6）汞含量低的环保产品，灯管可回收。7、贴膜1）选用的贴膜产品应根据标识所在的不同环境条件、使用要求的情况下选用同一品牌中不同系列的产品。如3M/美国、艾利/美国等。2）标牌上的贴膜文字及图案色泽耐用程度应有5年保证。不发光部分应采用不透光系列，发光部分应采用透光系列。3）预先定位的模板切割字母：提供指定的字型、颜色和字间距，同一组信息应制作在同一块可以快速撕下的背衬薄板上。8、焊条:焊条采用《碳钢焊条》（GB5117-85）中的E43XX型。9、紧固件、锚件和粘接剂1）根据要求为用隐形类型。采用304（室内）或316（室外）类型无磁性不锈钢制造，采用同种类型不锈钢制造安装钉和垫圈。准备底层来接受紧固件。2）防腐蚀:使用对标牌材料或安装表面无腐蚀的材料。3）锚固螺栓:304（室内）或316（室外）型不锈钢螺纹钢条螺母和垫圈。4）固定螺丝：不锈钢。5)结构密圭寸胶和耐候胶选用与美国GE、美国...
