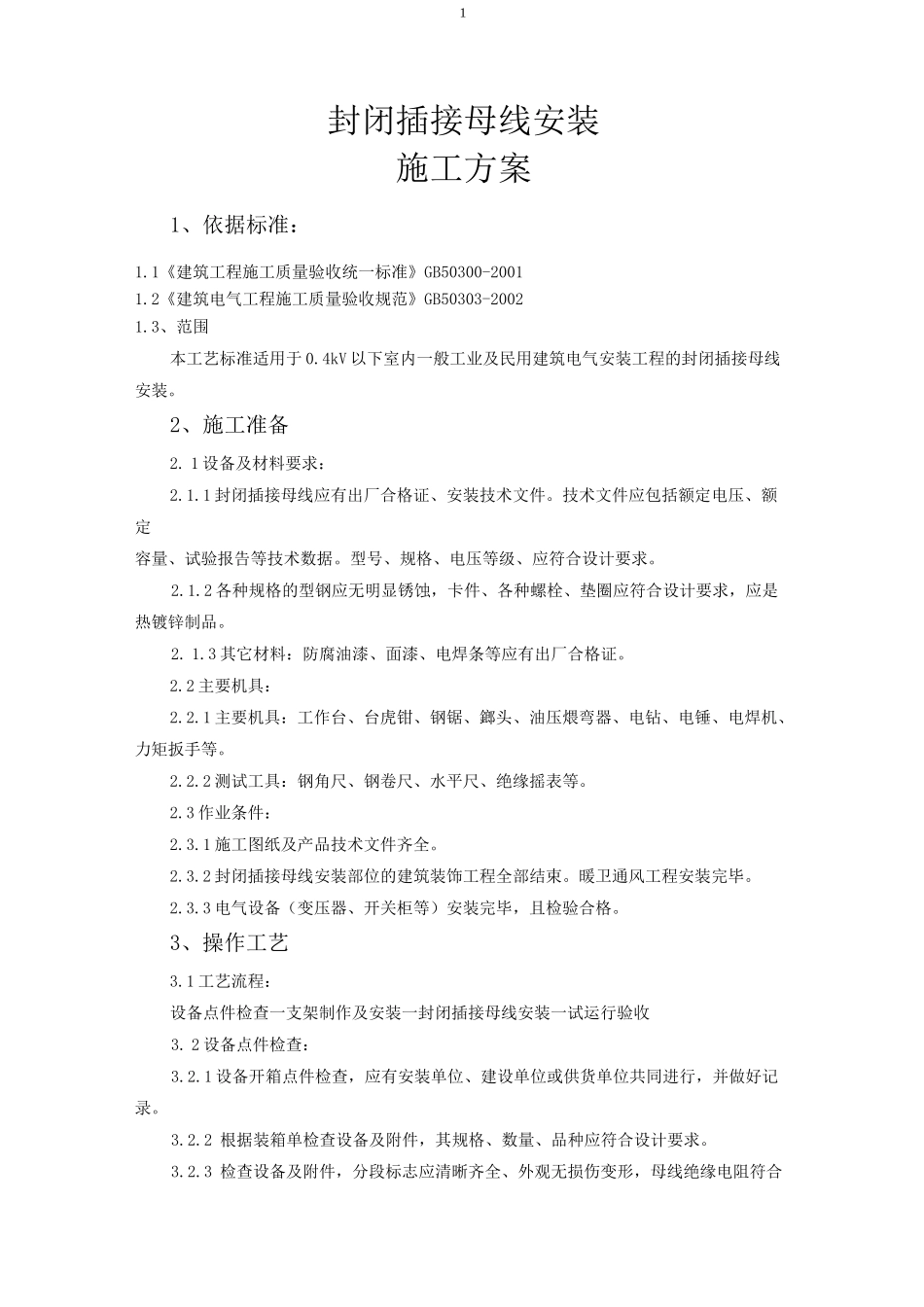

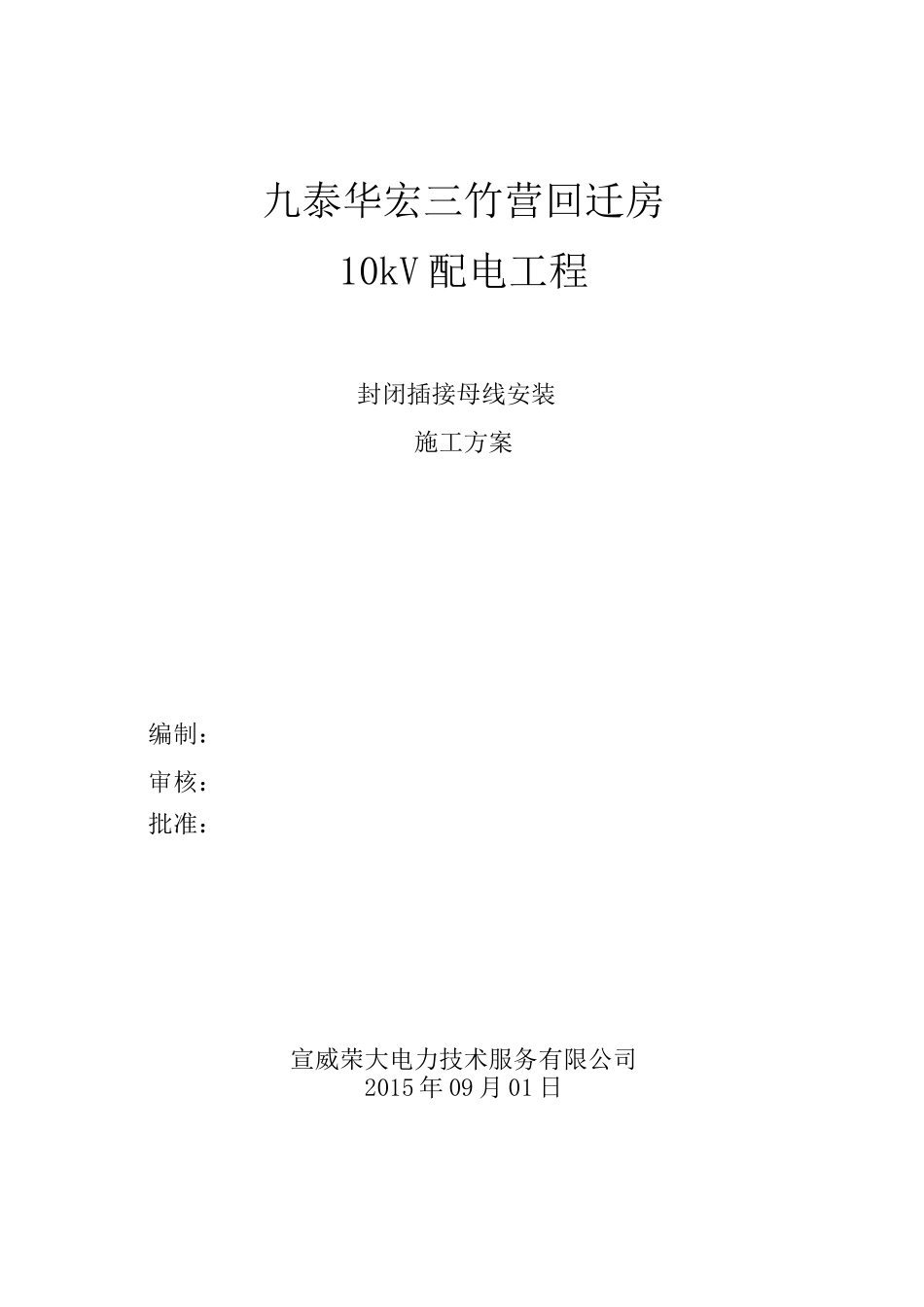

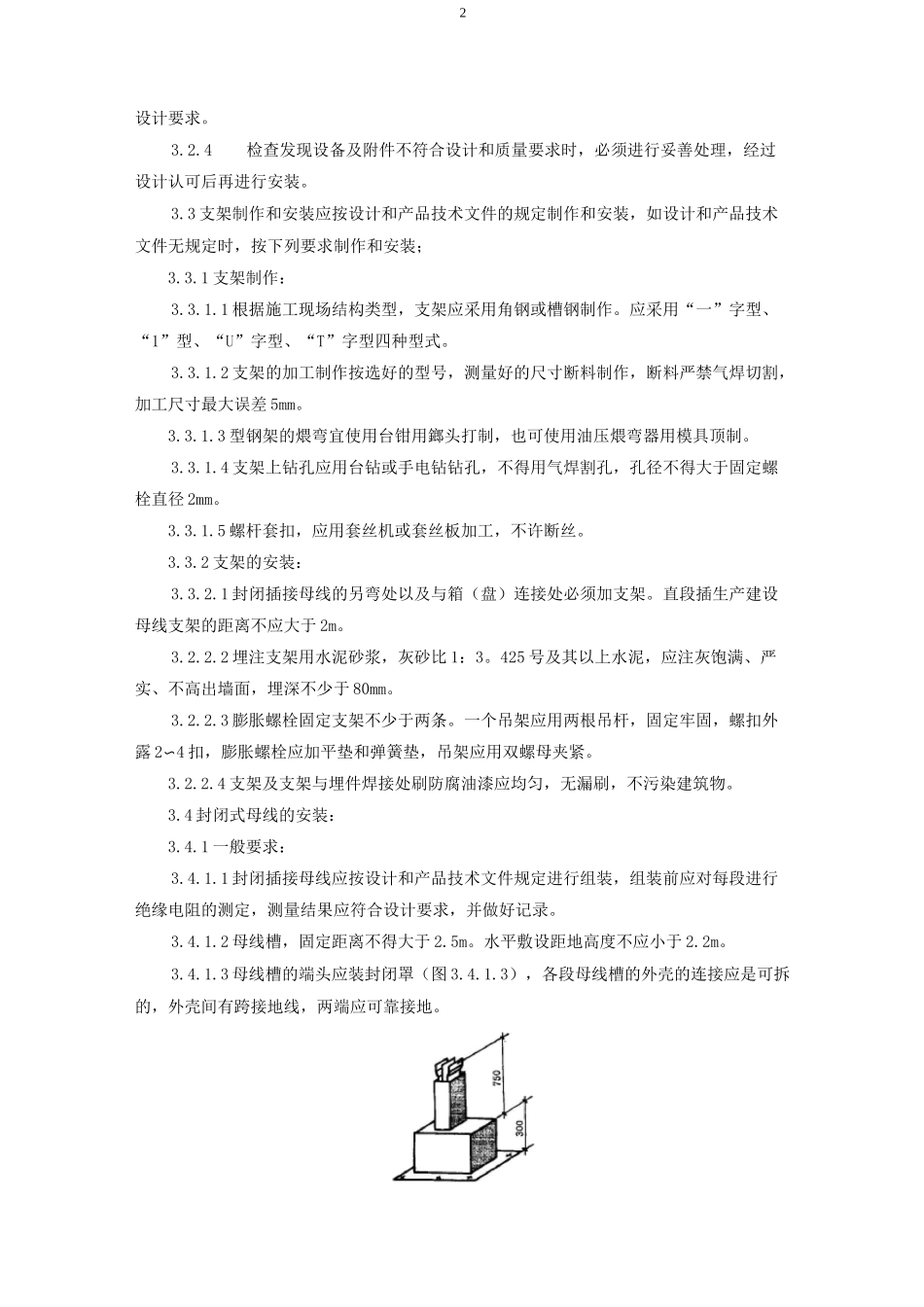

九泰华宏三竹营回迁房10kV配电工程封闭插接母线安装施工方案编制：审核：批准：宣威荣大电力技术服务有限公司2015年09月01日1封闭插接母线安装施工方案1、依据标准：1.1《建筑工程施工质量验收统一标准》GB50300-20011.2《建筑电气工程施工质量验收规范》GB50303-20021.3、范围本工艺标准适用于0.4kV以下室内一般工业及民用建筑电气安装工程的封闭插接母线安装。2、施工准备2.1设备及材料要求：2.1.1封闭插接母线应有出厂合格证、安装技术文件。技术文件应包括额定电压、额定容量、试验报告等技术数据。型号、规格、电压等级、应符合设计要求。2.1.2各种规格的型钢应无明显锈蚀，卡件、各种螺栓、垫圈应符合设计要求，应是热镀锌制品。2.1.3其它材料：防腐油漆、面漆、电焊条等应有出厂合格证。2.2主要机具：2.2.1主要机具：工作台、台虎钳、钢锯、鎯头、油压煨弯器、电钻、电锤、电焊机、力矩扳手等。2.2.2测试工具：钢角尺、钢卷尺、水平尺、绝缘摇表等。2.3作业条件：2.3.1施工图纸及产品技术文件齐全。2.3.2封闭插接母线安装部位的建筑装饰工程全部结束。暖卫通风工程安装完毕。2.3.3电气设备（变压器、开关柜等）安装完毕，且检验合格。3、操作工艺3.1工艺流程：设备点件检查一支架制作及安装一封闭插接母线安装一试运行验收3.2设备点件检查：3.2.1设备开箱点件检查，应有安装单位、建设单位或供货单位共同进行，并做好记录。3.2.2根据装箱单检查设备及附件，其规格、数量、品种应符合设计要求。3.2.3检查设备及附件，分段标志应清晰齐全、外观无损伤变形，母线绝缘电阻符合2设计要求。3.2.4检查发现设备及附件不符合设计和质量要求时，必须进行妥善处理，经过设计认可后再进行安装。3.3支架制作和安装应按设计和产品技术文件的规定制作和安装，如设计和产品技术文件无规定时，按下列要求制作和安装；3.3.1支架制作：3.3.1.1根据施工现场结构类型，支架应采用角钢或槽钢制作。应采用“一”字型、“1”型、“U”字型、“T”字型四种型式。3.3.1.2支架的加工制作按选好的型号，测量好的尺寸断料制作，断料严禁气焊切割，加工尺寸最大误差5mm。3.3.1.3型钢架的煨弯宜使用台钳用鎯头打制，也可使用油压煨弯器用模具顶制。3.3.1.4支架上钻孔应用台钻或手电钻钻孔，不得用气焊割孔，孔径不得大于固定螺栓直径2mm。3.3.1.5螺杆套扣，应用套丝机或套丝板加工，不许断丝。3.3.2支架的安装：3.3.2.1封闭插接母线的另弯处以及与箱（盘）连接处必须加支架。直段插生产建设母线支架的距离不应大于2m。3.2.2.2埋注支架用水泥砂浆，灰砂比1：3。425号及其以上水泥，应注灰饱满、严实、不高出墙面，埋深不少于80mm。3.2.2.3膨胀螺栓固定支架不少于两条。一个吊架应用两根吊杆，固定牢固，螺扣外露2〜4扣，膨胀螺栓应加平垫和弹簧垫，吊架应用双螺母夹紧。3.2.2.4支架及支架与埋件焊接处刷防腐油漆应均匀，无漏刷，不污染建筑物。3.4封闭式母线的安装：3.4.1一般要求：3.4.1.1封闭插接母线应按设计和产品技术文件规定进行组装，组装前应对每段进行绝缘电阻的测定，测量结果应符合设计要求，并做好记录。3.4.1.2母线槽，固定距离不得大于2.5m。水平敷设距地高度不应小于2.2m。3.4.1.3母线槽的端头应装封闭罩（图3.4.1.3），各段母线槽的外壳的连接应是可拆的，外壳间有跨接地线，两端应可靠接地。3图3.4.1.33.4.1.4母线与设备联接宜采用软联接（图3.4.1.4）。母线紧固螺栓应由厂家配套供应,4应用力矩搬手紧固。图3.4.1.43.4.2母线槽沿墙水平安装（图3.4.2）。安装高度应符合设计要求，无要求时不应距地小于2.2m，母线应可靠固定在支架上。图3.4.25母“not!栓图3.4.3.13.4.3母线槽悬挂吊装。（图3.4.3.1、图3.4.3.2）吊杆直径应与母线槽重量相适应,螺母应能调节。图3.4.3.23.4.4封闭式母线的落地安装（图3.4.4）。安装高度应按设计要求，设计无要求时应符合规范要求。立柱可采用钢管或型钢制作。軌2吊50X50X5W4-IV43106严lr=图3.4.43.4.5封闭式母线垂直安装。沿墙或柱子处，应做固定支架，过楼板处应加装防震装置,并做防水台（图3.4.5）。3.4.6封闭式母线敷设长度超过40m时，应设置伸缩节，跨越建...
