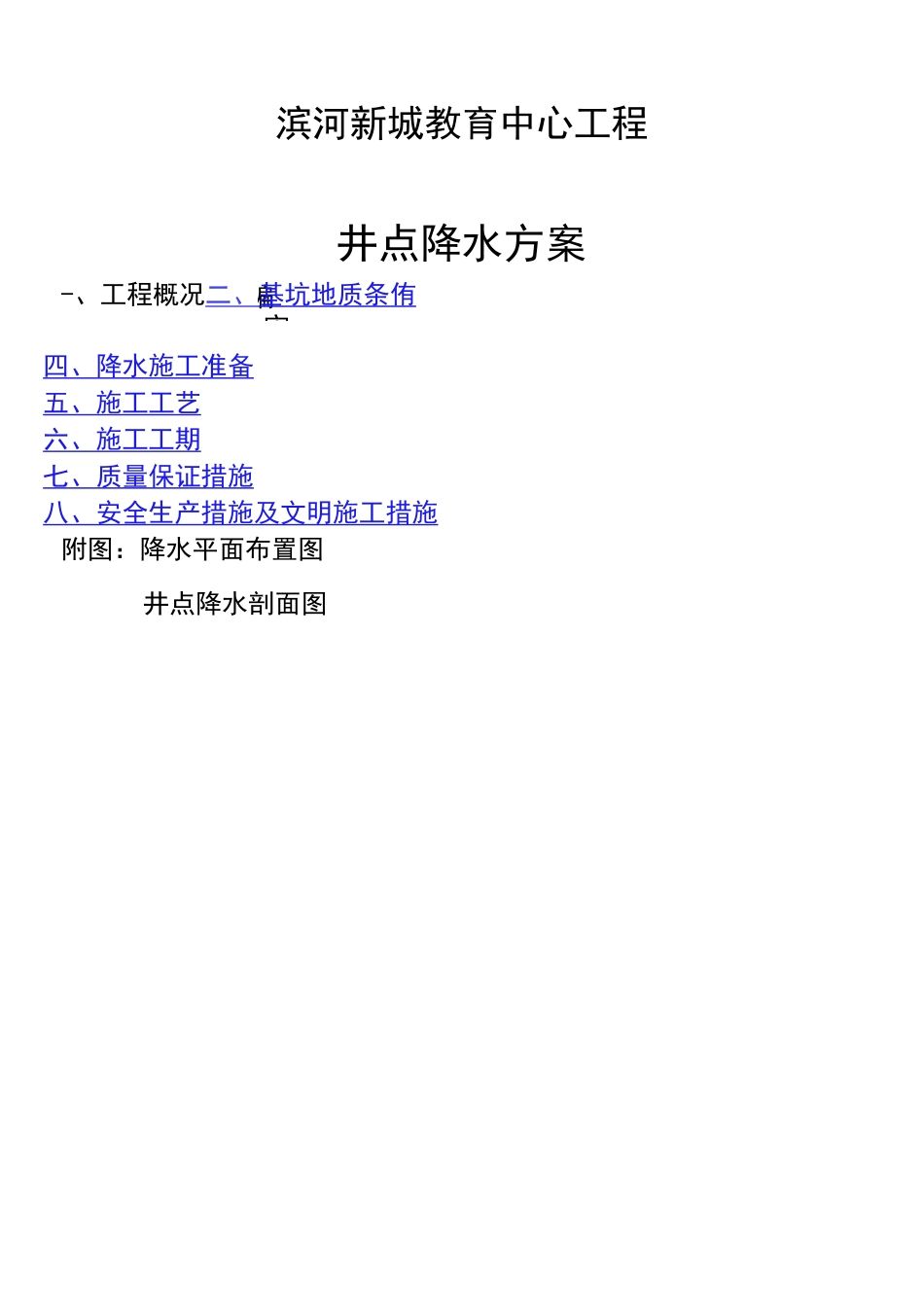

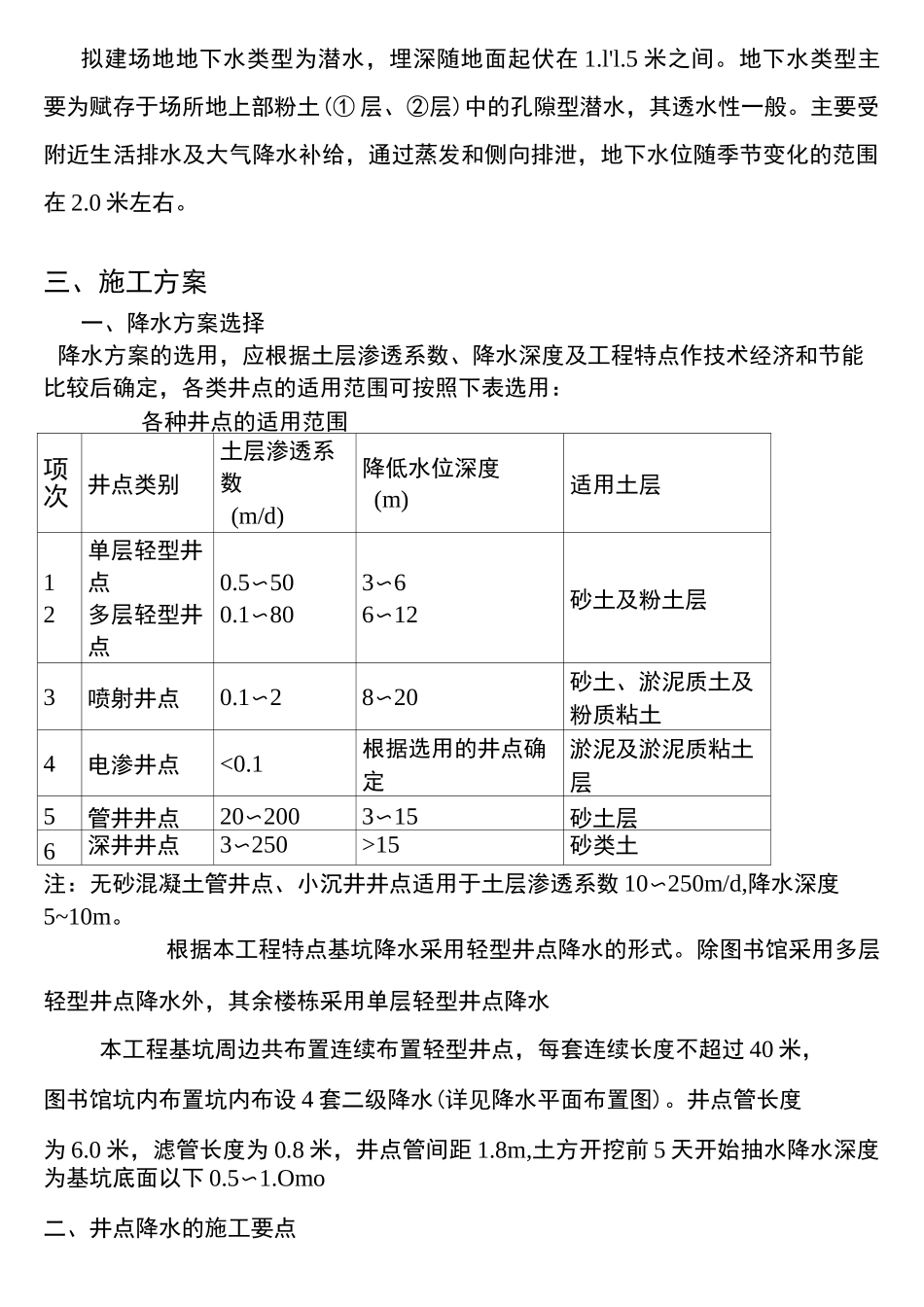

编审滨河新城教育中心工程井点降水方案-、工程概况二、基坑地质条侑四、降水施工准备五、施工工艺六、施工工期七、质量保证措施八、安全生产措施及文明施工措施附图：降水平面布置图井点降水剖面图涟水县滨河教育中心工程井点降水工程一、工程概况本工程为滨河新城教育中心工程；工程建设地点：江苏省淮安市涟水县机场路与郑梁梅路交叉口东北角处；属于框架结构；地上2-6层；其中图书馆工程地下1层；建筑高度：22m；标准层层高：3.9m；总建筑面积：133000平方米；总工期：730天。本工程由涟水县教育局投资建设，南京大学建筑规划设计研究院有限公司设计，涟水县建筑设计院有限公司及淮安东大勘测设计有限公司地质勘察，南通正元工程项目管理有限公司监理，深圳中海建筑有限公司组织施工；由刘国辉担任项目经理，宋增坤担任技术负责人。基坑概况：本工程±0.000米黄海标高如下：高中部、图书馆、党校：14.30米、初中部：14.00米、小学部：13.7米，场地自然地面相对标高-0.700。本项目中除图书馆地下室底板面标高为-4.300,板厚500mm,垫层厚100mm,局部地下室底板面标高为-4.800,板厚600mm,承台深度为1650mm,基坑开挖深度为4.200^5.25米。基坑周边有围北侧有围墙及施工道路，南侧为施工道路，西侧为施工道路及党校综合楼在建筑工程及施工道路，基坑围护设计必须确保周边号楼工程桩的安全。二、基坑地质条件对基础开挖有影响的主要是上二层自上而下描述如下：①层：粉土夹黏土，粉土黄色，饱和，中密则等压缩性；夹层黏性土棕色,流软塑，高压缩性；该土层分布稳定，其变化范围在4.0〜4.8米之间。②层黄色粉土，饱和，中密，中等压缩性，该土层分布较较稳定，层厚在7.0〜8.4米之间。拟建场地地下水类型为潜水，埋深随地面起伏在1.l'l.5米之间。地下水类型主要为赋存于场所地上部粉土(①层、②层)中的孔隙型潜水，其透水性一般。主要受附近生活排水及大气降水补给，通过蒸发和侧向排泄，地下水位随季节变化的范围在2.0米左右。三、施工方案一、降水方案选择降水方案的选用，应根据土层渗透系数、降水深度及工程特点作技术经济和节能比较后确定，各类井点的适用范围可按照下表选用：各种井点的适用范围项次井点类别土层渗透系数(m/d)降低水位深度(m)适用土层12单层轻型井点多层轻型井点0.5〜500.1〜803〜66〜12砂土及粉土层3喷射井点0.1〜28〜20砂土、淤泥质土及粉质粘土4电渗井点<0.1根据选用的井点确定淤泥及淤泥质粘土层5管井井点20〜2003〜15砂土层6深井井点3〜250>15砂类土注：无砂混凝土管井点、小沉井井点适用于土层渗透系数10〜250m/d,降水深度5~10m。根据本工程特点基坑降水采用轻型井点降水的形式。除图书馆采用多层轻型井点降水外，其余楼栋采用单层轻型井点降水本工程基坑周边共布置连续布置轻型井点，每套连续长度不超过40米，图书馆坑内布置坑内布设4套二级降水(详见降水平面布置图)。井点管长度为6.0米，滤管长度为0.8米，井点管间距1.8m,土方开挖前5天开始抽水降水深度为基坑底面以下0.5〜1.Omo二、井点降水的施工要点1＞井点的布置，应考虑地下水的水流方向，在靠近水源或水流的上游，应优先考虑或加强布置。2、井点开机前，必须安排好排水通道。井点抽出的地下水，不得直接排入城市下水管网，应通过事先砌筑好的沉淀池沉淀后，方可排入下水道。3、井点施工时，必须按照施工方案，配备相应的降水设备，按照井点平面、剖面布置图，进行布管和安装。井点停机前，还必须对所完成的地下建（构）筑物进行抗浮验算，在满足规定的抗浮安全系数后，方可拆除。否则，必须采取相应的措施，以确保安全。4、对不透水层应进行处理，以防开挖时塌方。5、轻型井点适用于砂土及粉土层，不宜用于粘性土地区。6、当基坑、基槽、沟槽要求降水的宽度小于6m时，可采用单排井点，作线状布置；超过6m时，应布置成双排井点或环状封闭井点进行降水。本工程采用环形设置，在车辆进出口处设置临时降水管，图书馆在基础中间设置临时降水管在土方开挖时拔除。7、井点支管的间距，应根据施工组织设计的计算确定。如无计算时，一般为1.0〜1.6m,井点管应离基坑边0.8〜1.2m,二级井点管与一级井点管的距离应...
