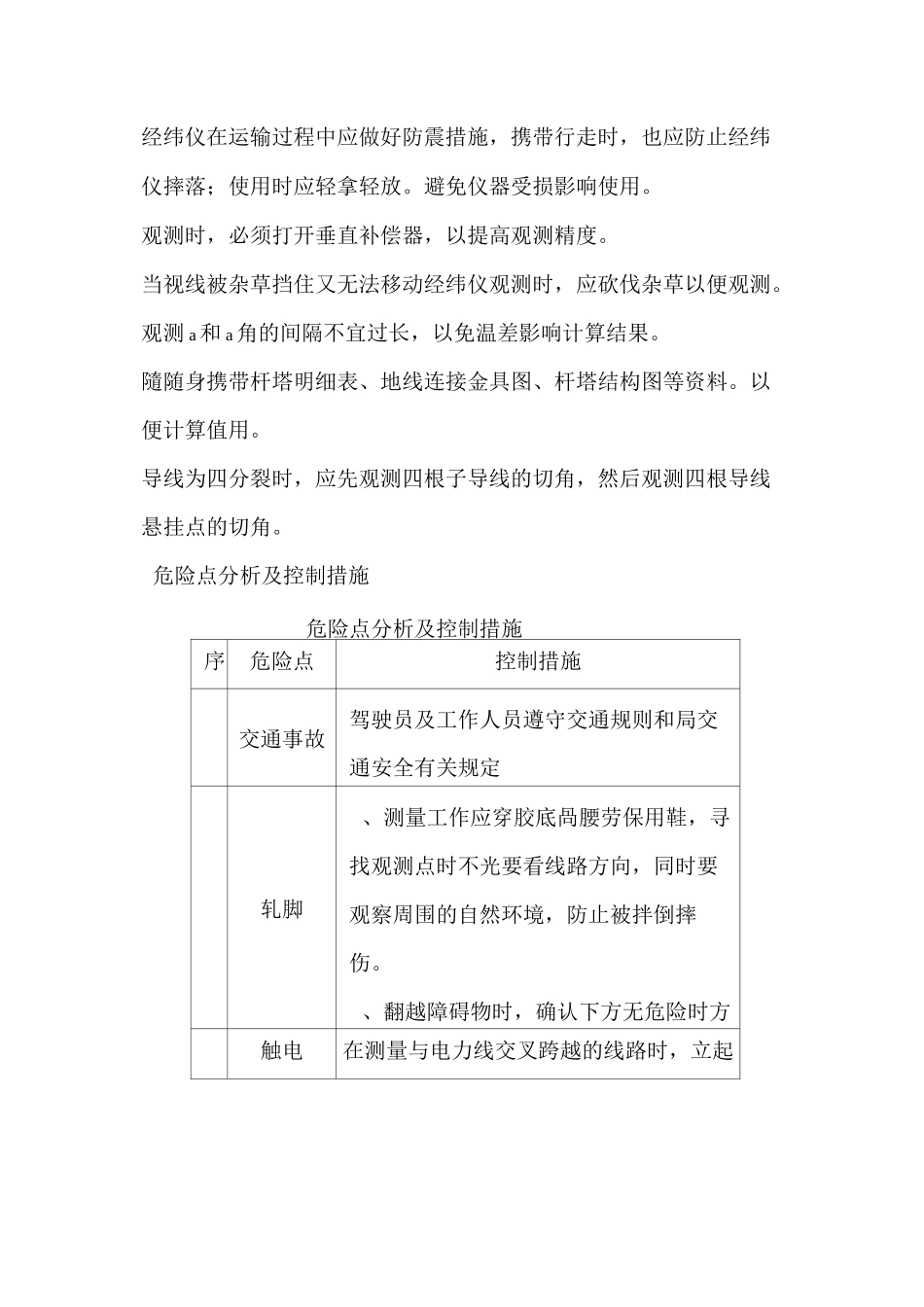

测量导地线弧垂标准化作业指导书适用范围本指导书适用于500kV交流及土500kV直流架空输电线路上用经纬仪测量导、地线弧垂的作业。规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本作业指导书。—〜架空电力线路施工及验收规范—电业安全工作规程电力线路部分—架空送电线路运行规程工程测量规范作业人员要求作业人员要求序内容备注熟悉《电业安全工作规程》（线路部分），并经考试合格。具备熟练操作经纬仪的技能和掌握线路运行测量基础知识及计算方法。作业人员应精神状态良好，无妨碍工作病症。穿戴合格劳动保护服装,作业人员个人安全用具齐全。作业人员组织作业人员组织序人员分工人数备注工作监护人仪器操作员配合人员工具材料工具材料序号名称型号单位数量备注经纬仪台脚架经纬仪专用付塔尺把温度计摄氏制支钢卷尺把科学计算器台砍刀把斧头把技术措施经纬仪出库时，应检查仪器是否完好，仪器的误差率是否在允许范围内。避免使用不合格的仪器。经纬仪在运输过程中应做好防震措施，携带行走时，也应防止经纬仪摔落；使用时应轻拿轻放。避免仪器受损影响使用。观测时，必须打开垂直补偿器，以提高观测精度。当视线被杂草挡住又无法移动经纬仪观测时，应砍伐杂草以便观测。观测a和a角的间隔不宜过长，以免温差影响计算结果。隨随身携带杆塔明细表、地线连接金具图、杆塔结构图等资料。以便计算值用。导线为四分裂时，应先观测四根子导线的切角，然后观测四根导线悬挂点的切角。危险点分析及控制措施危险点分析及控制措施序危险点控制措施交通事故驾驶员及工作人员遵守交通规则和局交通安全有关规定轧脚、测量工作应穿胶底咼腰劳保用鞋，寻找观测点时不光要看线路方向，同时要观察周围的自然环境，防止被拌倒摔伤。、翻越障碍物时，确认下方无危险时方触电在测量与电力线交叉跨越的线路时，立起塔尺的高度应与最低层的电力线保持《电业安全工作规程》规定的安全距离。作业内容、步骤及工艺标准作业内容、步骤及工艺标准序工作内容工作要求或标准查阅资料查阅所测量杆塔的结构图，熟悉该杆塔的各部件的尺寸和架设亮度。准备工具及材料根据查阅资料结果按工具及材料清单准备相应的工具及材料。召开班前会开工前，工作负责人（监护人）组织召开班前会，向工作班成员交代工作任务。核对设备名称、工作人员携带工具乘坐车辆到达工作现场；、工作负责人根据工作任务核对线路名称、杆塔编号及线路色标。观测操作、在被观测档选出易于观测的塔号作为观测站。、到达观测站后，取出温度计置于向阳通风处。、如附图所示，在杆塔某相导线悬挂点地面垂直投影点架平仪器。、立塔尺于基础顶面（不等高基础应立于呼称高起始的基础顶面），用水平视距测量法测量线底部相切，测得垂直角a。继续旋转望远镜，1使中丝切至对面杆塔同侧地线的悬挂点，测得垂直角a。2、记录当时的温度。、用下式算出地线的驰度f=丄］：万+JL(tana-tana)-24*21a导线悬挂点到仪器横轴中心的垂直咼度(取决于杆塔结构高度、导线连接金具的悬挂长度和经纬仪架起的高度值)L――观测档的档距导、地线切角仰角为正俯角为负a1悬挂点切角仰角为正俯角为负a2、分别在另外两相导线的悬挂地面垂直投影点架平仪器，重复一分别测出这两相导线的驰度。、确定结果无误后，将结果填入表格，拆下仪器装箱。现场核算对所观测的数据进行复测核对，核对无误后方可计算结果，记录在案。履行完工手续工作负责人清点工具和检查作业现场，无误后宣布作业结束，并履行完工手续。召开班后会总结工作经验，分析存在的问题及改进方法等。弧垂观测视图（见附图）测量记录表（见附表）弧垂观测视水平线一f二号[岛+^L(tga2-tga1)]附图弧垂观测视图L附表导地线弧垂测量记录表导地线弧垂测量记录表测量人：测量日期:-一••档察观••档、M:仪值®:温、地别线别极角切实标左.石导线左相中相右相
