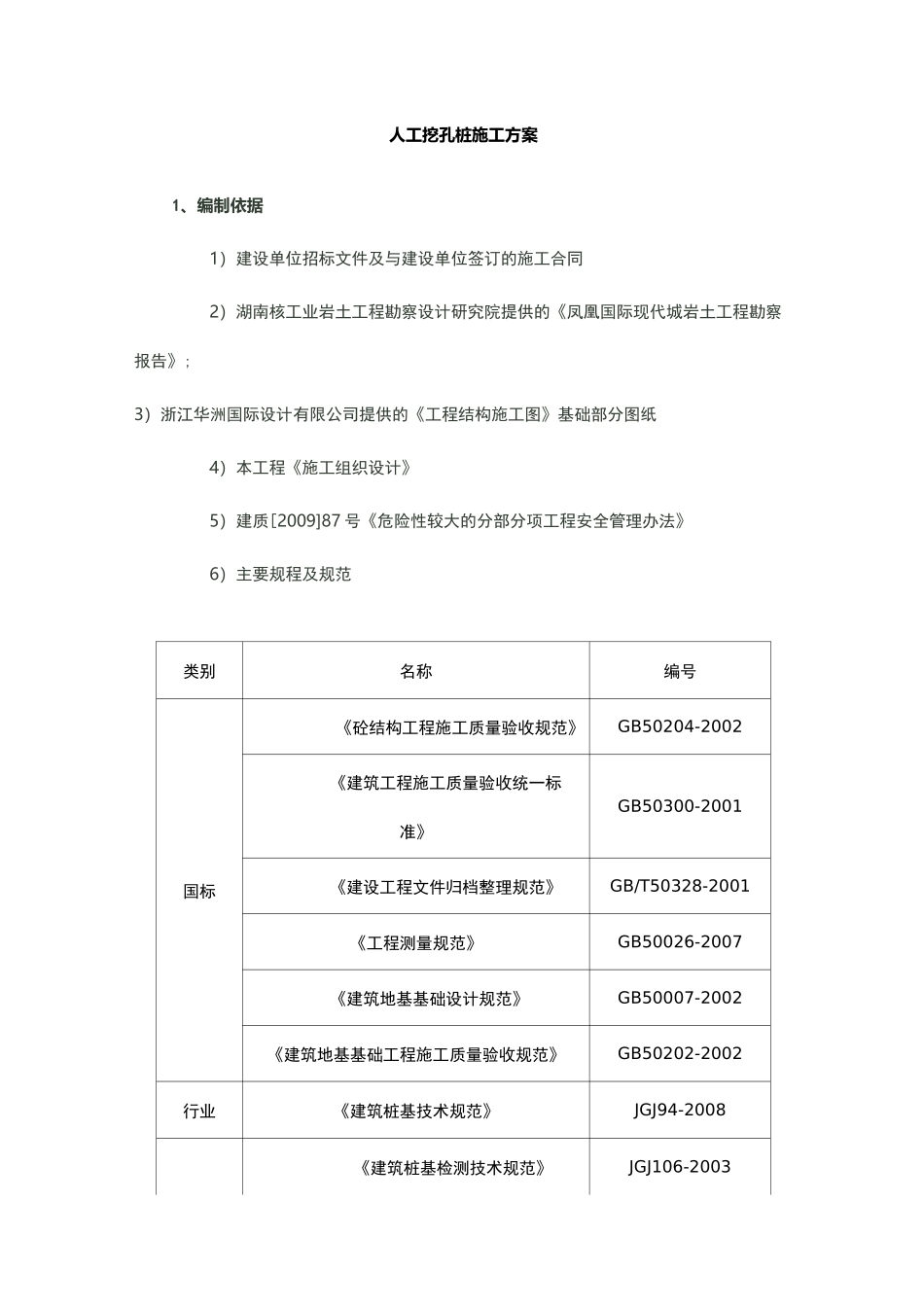

人工挖孔桩施工方案1、编制依据1）建设单位招标文件及与建设单位签订的施工合同2）湖南核工业岩土工程勘察设计研究院提供的《凤凰国际现代城岩土工程勘察报告》;3）浙江华洲国际设计有限公司提供的《工程结构施工图》基础部分图纸4）本工程《施工组织设计》5）建质[2009]87号《危险性较大的分部分项工程安全管理办法》6）主要规程及规范类别名称编号国标《砼结构工程施工质量验收规范》GB50204-2002《建筑工程施工质量验收统一标准》GB50300-2001《建设工程文件归档整理规范》GB/T50328-2001《工程测量规范》GB50026-2007《建筑地基基础设计规范》GB50007-2002《建筑地基基础工程施工质量验收规范》GB50202-2002行业《建筑桩基技术规范》JGJ94-2008《建筑桩基检测技术规范》JGJ106-2003《建筑机械使用安全技术规程》JGJ33-2001《施工现场临时用电安全技术规范》JGJ46-2005《建筑施工安全检杳标准》JGJ59-99《建筑施工高处作业安全技术规范》JGJ80-917）企业管理文件质量管理手册环境管理手册职业健康安全管理手册各管理手册相关的程序文件等2、工程概况2.1工程概况凤凰国际现代城一期工程工程由24#、26#、29#、31#、33#楼五栋高层（含地下室）住宅及23、25、27、28、30、32、34#楼（含地下室）及35#至51#楼二十四栋多层住宅。其中高层住宅地上主体为11F+1,多层住宅地上主体为6F+1，地下一层有地下室，结构形式为钢筋砼框架结构，采用人工挖孔灌注端承桩基础，基础设计等级为乙级，桩基混凝土强度等级为C25；35#至51#楼十七栋多层住宅，采用独立基础，独立基础混凝土强度等级为C30，基础等级丙级所有桩基以微风化灰岩作为持力层，独基以中风化泥质砂岩土作为持力层，人工挖孔桩深入持力层深度大于桩直径。其中：住宅土0.000标高相当于绝对标高368.22m,含人工挖孔桩604根，桩径为1000〜1400,最长桩身33.5m。附图：孔桩平面布置图2.2工程地质条件2.2.1地质构造经钻探揭露，本工程埋藏地层按成因分类为：素填土层一粉质粘土层f灰岩f红岩层。素填填土层厚2〜29.4m，在场地内普遍分布。（1）素填土：灰白色,褐红色,结构松散,稠密。主要成分为灰岩砂岩石块,块径2-4米,透水性强,均匀性差,堆积时间均为5年。（2）粉质粘土：黄褐色、可塑状,稍有光泽,韧性中等,干强度中等,无摇振反应。（3）灰岩：微风化岩,灰色。（4）红岩：泥质砂岩,与泥岩互层,棕红色,结构大部分破坏,砂物成分仅少量变化,岩体较破碎。本工程地下水主要赋存于素填土中，地下水埋深较深，水位标高13-15m。地下水对砼结构无腐蚀性。2.3施工组织现场场地已平整，各项临时设施，如照明、动力、通风、安全设施已经准备就绪。根据本工程现场平面位置，含地下室高层住宅及多层住宅楼施工互不影响，以各楼号为单位，人工挖孔桩基础施工可以平行施工。基坑开挖到底后，将岩面清理干净，及时经地勘、质检、监理、设计等有关单位检查，确认合格后及时封闭桩底浇筑桩芯，避免岩石风化。并确认桩下3d或5m深度范围内无空洞、破碎带及软弱夹层等。当地基与地勘报告不符时，应通知设计、地勘等相关单位根据现场情况处理。3、施工部署3.1工程目标3.1.1.质量目标严格按照本企业的质量管理体系进行工程质量管理，认真组织施工，确保本分部工程质量达到验收标准。3.1.2.工期目标科学地组织现场施工管理工作，根据场地交接的顺序及大小及时组织施工，工期应满足施工总进度计划中对本分部工程的工期要求。3.2施工区段的划分地下室高层住宅与多层住宅施工互不影响，分别以各栋号为一个施工区，平行施工。每个施工区内将桩间净距小于2倍桩径且小于4.5m的桩划分为两个施工段,分两次施工。3.3施工重、难点及对策1）根据地勘报告显示桩基础钻孔遇孤石，开挖深度大，施工不便且存在极大安全隐患。对策：进行桩基施工前，对入场施工人员进行专门的安全教育，提高安全意识，在施工过程中安排专职安全人员，对现场安全操作、机械的安全使用、安全设施使用等进行监督，确保施工人员的安全。挖孔桩护壁严格按照设计要求进行施工，确保挖孔桩施工的安全。2）现场施工人员较多，爆破可能产生飞石误伤周围施工人员对策：选择具有爆破资质的专业分包队伍，爆破施工...
