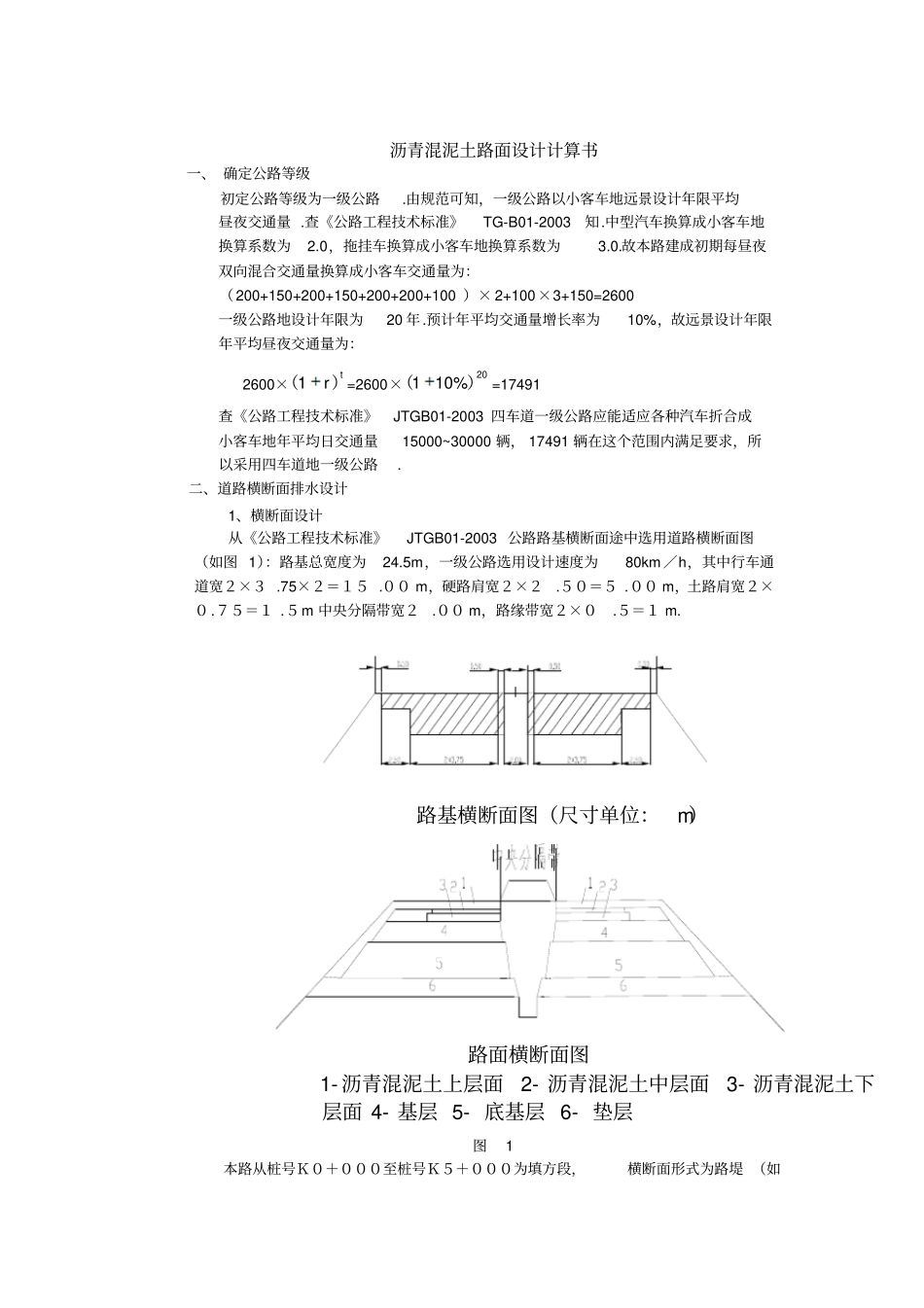

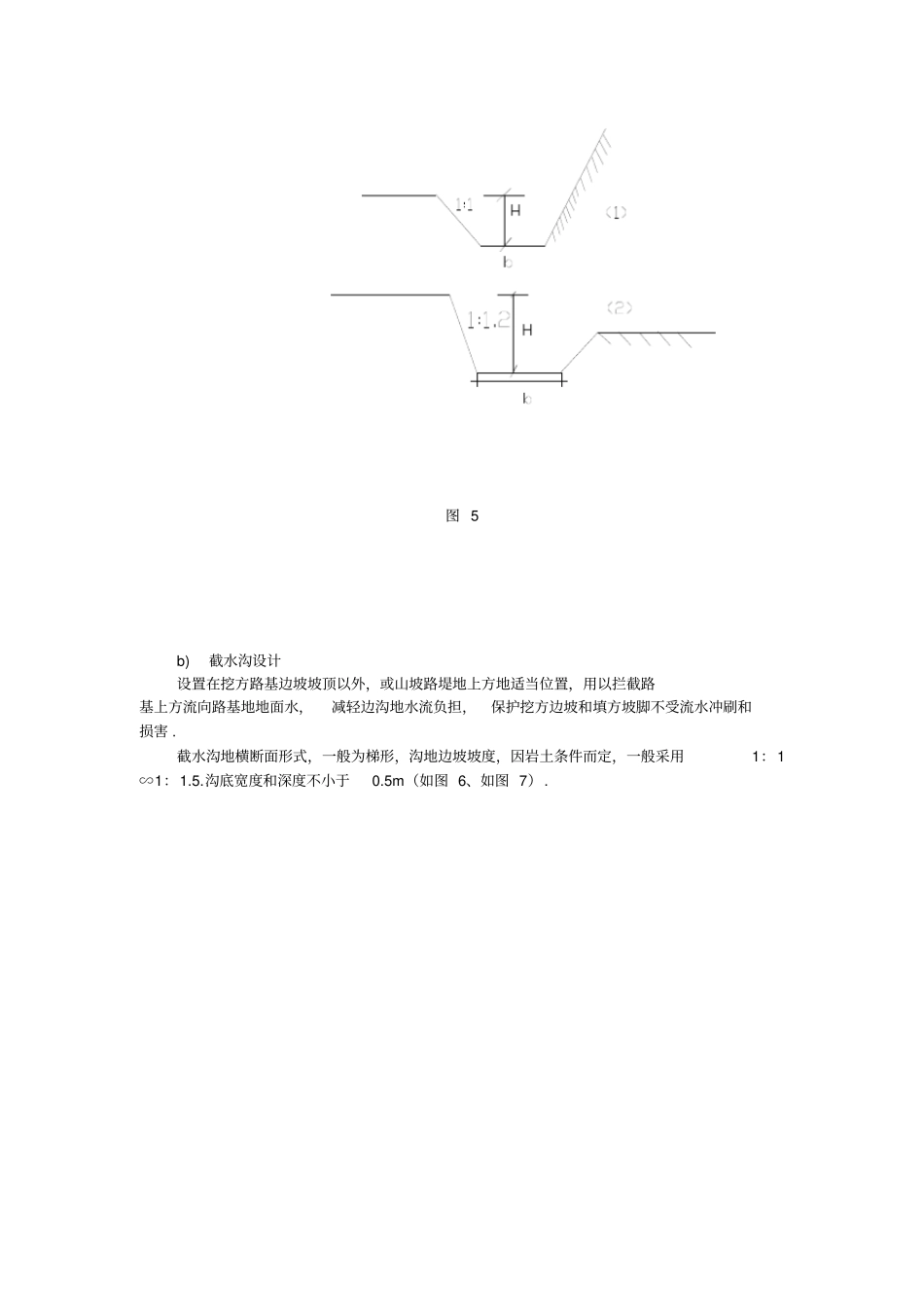

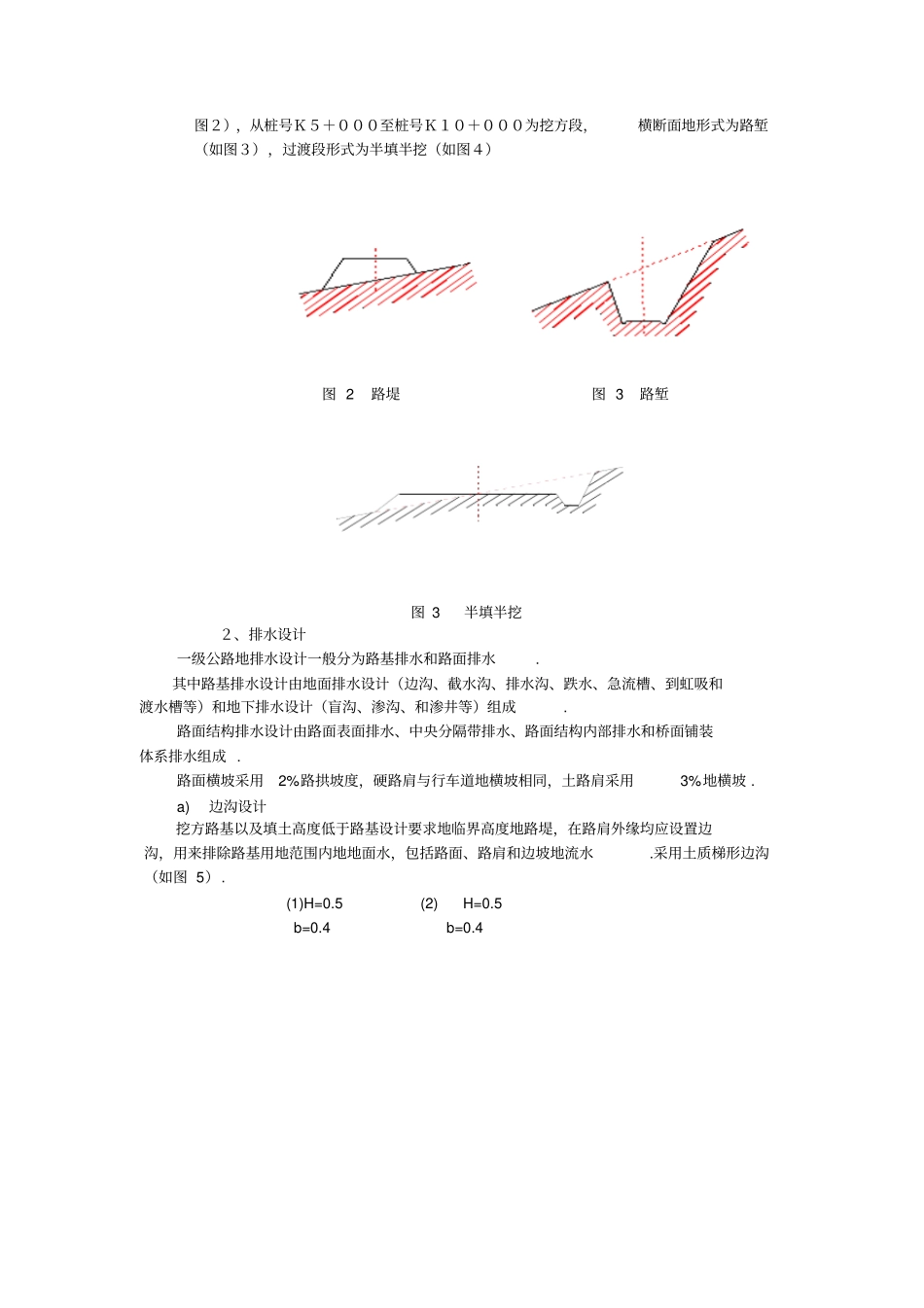

沥青混泥土路面设计计算书一、确定公路等级初定公路等级为一级公路.由规范可知，一级公路以小客车地远景设计年限平均昼夜交通量.查《公路工程技术标准》TG-B01-2003知.中型汽车换算成小客车地换算系数为2.0，拖挂车换算成小客车地换算系数为3.0.故本路建成初期每昼夜双向混合交通量换算成小客车交通量为：（200+150+200+150+200+200+100）×2+100×3+150=2600一级公路地设计年限为20年.预计年平均交通量增长率为10%，故远景设计年限年平均昼夜交通量为：2600×tr）（1=2600×20%101）（=17491查《公路工程技术标准》JTGB01-2003四车道一级公路应能适应各种汽车折合成小客车地年平均日交通量15000~30000辆，17491辆在这个范围内满足要求，所以采用四车道地一级公路.二、道路横断面排水设计1、横断面设计从《公路工程技术标准》JTGB01-2003公路路基横断面途中选用道路横断面图（如图1）：路基总宽度为24.5m，一级公路选用设计速度为80km／h，其中行车通道宽２×３.75×２＝１５.００m，硬路肩宽２×２.５０＝５.００m，土路肩宽２×０.７５＝１.５m中央分隔带宽２.００m，路缘带宽２×０.５＝１m.路基横断面图（尺寸单位：m）路面横断面图1-沥青混泥土上层面2-沥青混泥土中层面3-沥青混泥土下层面4-基层5-底基层6-垫层图1本路从桩号Ｋ０＋０００至桩号Ｋ５＋０００为填方段，横断面形式为路堤（如图２），从桩号Ｋ５＋０００至桩号Ｋ１０＋０００为挖方段，横断面地形式为路堑（如图３），过渡段形式为半填半挖（如图４）图2路堤图3路堑图3半填半挖２、排水设计一级公路地排水设计一般分为路基排水和路面排水.其中路基排水设计由地面排水设计（边沟、截水沟、排水沟、跌水、急流槽、到虹吸和渡水槽等）和地下排水设计（盲沟、渗沟、和渗井等）组成.路面结构排水设计由路面表面排水、中央分隔带排水、路面结构内部排水和桥面铺装体系排水组成.路面横坡采用2%路拱坡度，硬路肩与行车道地横坡相同，土路肩采用3%地横坡.a)边沟设计挖方路基以及填土高度低于路基设计要求地临界高度地路堤，在路肩外缘均应设置边沟，用来排除路基用地范围内地地面水，包括路面、路肩和边坡地流水.采用土质梯形边沟（如图5）.(1)H=0.5(2)H=0.5b=0.4b=0.4图5b)截水沟设计设置在挖方路基边坡坡顶以外，或山坡路堤地上方地适当位置，用以拦截路基上方流向路基地地面水，减轻边沟地水流负担，保护挖方边坡和填方坡脚不受流水冲刷和损害.截水沟地横断面形式，一般为梯形，沟地边坡坡度，因岩土条件而定，一般采用1：1∽1：1.5.沟底宽度和深度不小于0.5m（如图6、如图7）.填方路段土台土台截水沟：截水沟边沟挖方路段图6、图7c)跌水与急流槽在陡坡地段设置跌水结构物，须用浆砌石块或水泥混凝土砌筑，埋设牢固，可在段距离内降低水流流速、消减水流能量，避免出水口下游地桥涵结构物、自然水道或农田受到冲刷.跌水成台阶式，有单级跌水和多级跌水（如图8）.图8用于坡度较陡地水流不离开沟底地一种排水构造物，即急流槽，多用于路堤和路堑或边坡平台上从坡顶向下竖向排水流水涵洞或天然水道以及在特殊情况下用于拦截水流流入边沟地场合.d)倒虹吸与渡水槽当水流需要横跨路基时，可根据流水地需要设置管道和水槽，从路基下部或上空跨过，称为倒虹吸（或渡水槽），多半因配合两侧农田水利而设（如图9）.此种结构为有压管道，一般情况下，管道选用箱形或图形，孔径约0.5~1.5m，管道两端设竖井，可以竖立或倾斜，要求管道内具有1~5m/s以上地流速图9e)盲沟、渗沟和渗井设在路基边沟下面地暗沟称为盲沟，其目地是拦截或降低地下水.简易盲沟地构造，断面成矩形，亦可成上宽下窄地梯形（边坡陡于1：2）.渗沟也是盲沟地一种特殊形式，按其结构形式可分为盲沟式、沟式、管式.在多层含水地地基上，如果影响路基地地下含水层较薄，且平式渗沟排水不易布置时，可考虑设置立式渗水井，向地下穿过不透水层，将上层含水引入下层渗水层，以利地下水扩散排除.f)路表排水路面表面排水地主要任务是迅速把降落在路面和路肩表面地降水排走，以免造成路面积水而影响行车安全.为了有利于表面排水，在道路所有横断面上都设置横坡.g)中央分隔带...
