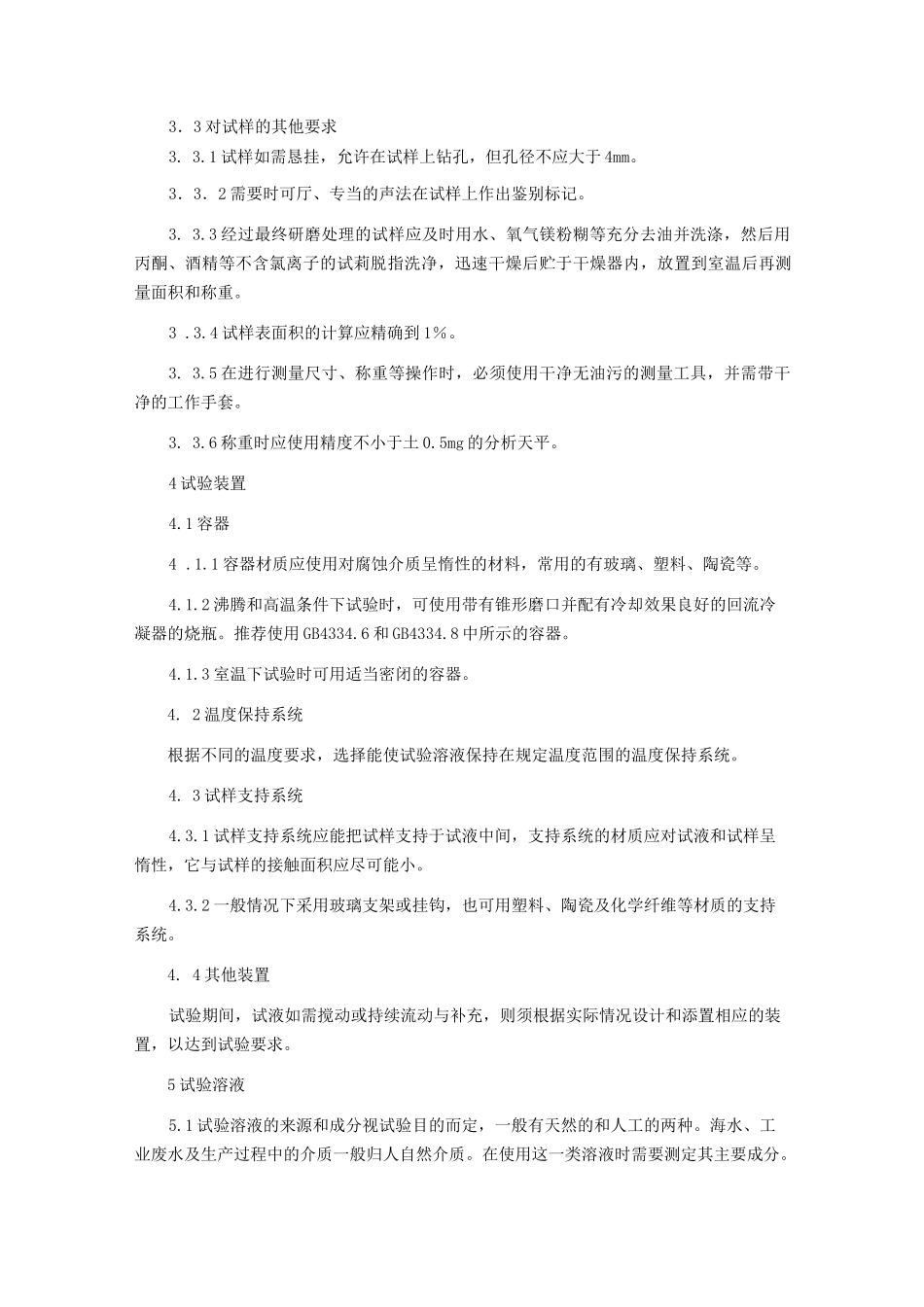

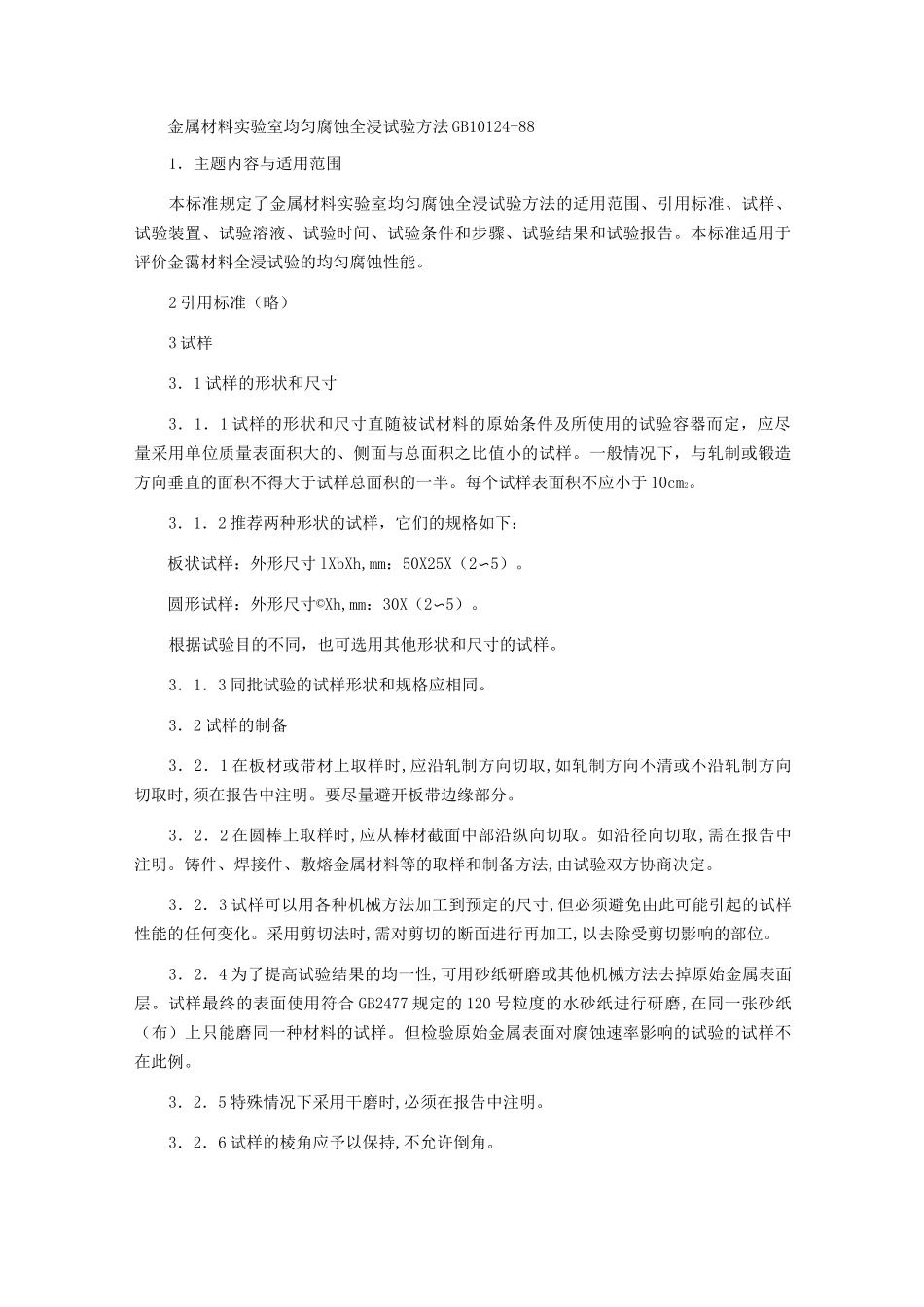

金属材料实验室均匀腐蚀全浸试验方法GB10124-881．主题内容与适用范围本标准规定了金属材料实验室均匀腐蚀全浸试验方法的适用范围、引用标准、试样、试验装置、试验溶液、试验时间、试验条件和步骤、试验结果和试验报告。本标准适用于评价金霭材料全浸试验的均匀腐蚀性能。2引用标准（略）3试样3．1试样的形状和尺寸3．1．1试样的形状和尺寸直随被试材料的原始条件及所使用的试验容器而定，应尽量采用单位质量表面积大的、侧面与总面积之比值小的试样。一般情况下，与轧制或锻造方向垂直的面积不得大于试样总面积的一半。每个试样表面积不应小于10cm2。3．1．2推荐两种形状的试样，它们的规格如下：板状试样：外形尺寸lXbXh,mm：50X25X（2〜5）。圆形试样：外形尺寸©Xh,mm：30X（2〜5）。根据试验目的不同，也可选用其他形状和尺寸的试样。3．1．3同批试验的试样形状和规格应相同。3．2试样的制备3．2．1在板材或带材上取样时,应沿轧制方向切取,如轧制方向不清或不沿轧制方向切取时,须在报告中注明。要尽量避开板带边缘部分。3．2．2在圆棒上取样时,应从棒材截面中部沿纵向切取。如沿径向切取,需在报告中注明。铸件、焊接件、敷熔金属材料等的取样和制备方法,由试验双方协商决定。3．2．3试样可以用各种机械方法加工到预定的尺寸,但必须避免由此可能引起的试样性能的任何变化。采用剪切法时,需对剪切的断面进行再加工,以去除受剪切影响的部位。3．2．4为了提高试验结果的均一性,可用砂纸研磨或其他机械方法去掉原始金属表面层。试样最终的表面使用符合GB2477规定的120号粒度的水砂纸进行研磨,在同一张砂纸（布）上只能磨同一种材料的试样。但检验原始金属表面对腐蚀速率影响的试验的试样不在此例。3．2．5特殊情况下采用干磨时,必须在报告中注明。3．2．6试样的棱角应予以保持,不允许倒角。3．3对试样的其他要求3.3.1试样如需恳挂，允许在试样上钻孔，但孔径不应大于4mm。3．3．2需要时可厅、专当的声法在试样上作出鉴别标记。3.3.3经过最终研磨处理的试样应及时用水、氧气镁粉糊等充分去油并洗涤，然后用丙酮、酒精等不含氯离子的试莉脱指洗净，迅速干燥后贮于干燥器内，放置到室温后再测量面积和称重。3.3.4试样表面积的计算应精确到1％。3.3.5在进行测量尺寸、称重等操作时，必须使用干净无油污的测量工具，并需带干净的工作手套。3.3.6称重时应使用精度不小于土0.5mg的分析天平。4试验装置4.1容器4.1.1容器材质应使用对腐蚀介质呈惰性的材料，常用的有玻璃、塑料、陶瓷等。4.1.2沸腾和高温条件下试验时，可使用带有锥形磨口并配有冷却效果良好的回流冷凝器的烧瓶。推荐使用GB4334.6和GB4334.8中所示的容器。4.1.3室温下试验时可用适当密闭的容器。4.2温度保持系统根据不同的温度要求，选择能使试验溶液保持在规定温度范围的温度保持系统。4.3试样支持系统4.3.1试样支持系统应能把试样支持于试液中间，支持系统的材质应对试液和试样呈惰性，它与试样的接触面积应尽可能小。4.3.2一般情况下采用玻璃支架或挂钩，也可用塑料、陶瓷及化学纤维等材质的支持系统。4.4其他装置试验期间，试液如需搅动或持续流动与补充，则须根据实际情况设计和添置相应的装置，以达到试验要求。5试验溶液5.1试验溶液的来源和成分视试验目的而定，一般有天然的和人工的两种。海水、工业废水及生产过程中的介质一般归人自然介质。在使用这一类溶液时需要测定其主要成分。5．2配制溶液时，使用蒸馏水或去离子水和符合国家标准或专业标准中的分析纯级别的试剂。如用其他级别的试剂时需在报告中说明。5．3溶液的浓度用重量百分比表示，如用其他方式表示，则需注明。5.4其他参数如pH值、溶解气体量等由试验双方商定。5.5试验溶液的用量为每1cm2试样表面积不少于20mL。5.6试验溶液的温度控制精度应在±1°C以内。室温试验时，应在报告上写明试验期间实际温度的上下限和平均温度值。5.7溶液如要充气时，应避免气流直接喷洒在试样上。这一操作须在试样放入前适当时间开始并在整个试验期间持续进行。如需排除溶解氧，可用惰性气体（如氮气）充气。6试验时间6.1试验时间指试样浸入溶液并到达规定的温度时开始，直...
