兰州理工大学第六届大学生电子设计竞赛试题A题剖析VIP免费

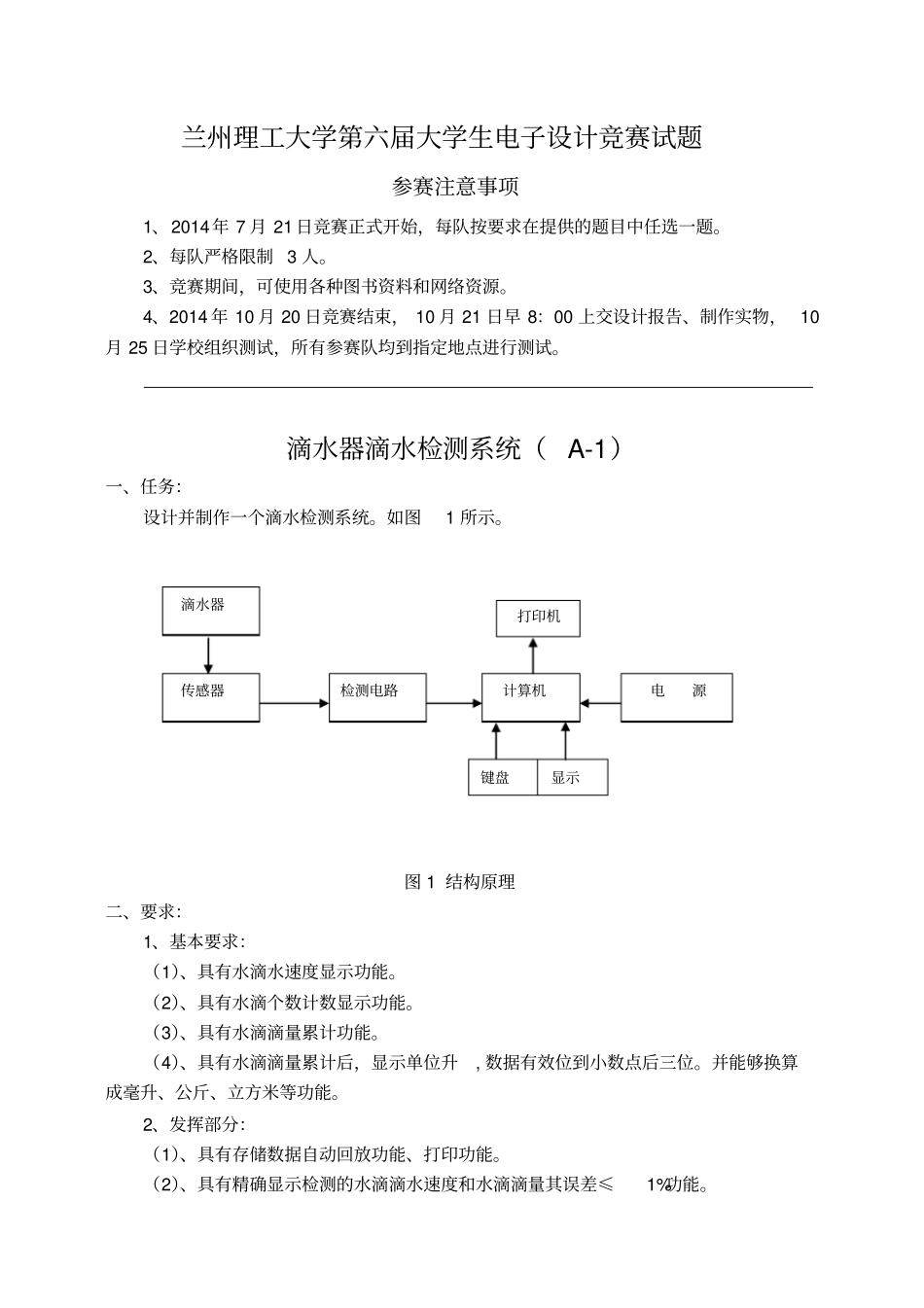

兰州理工大学第六届大学生电子设计竞赛试题A题剖析_第1页
1/17

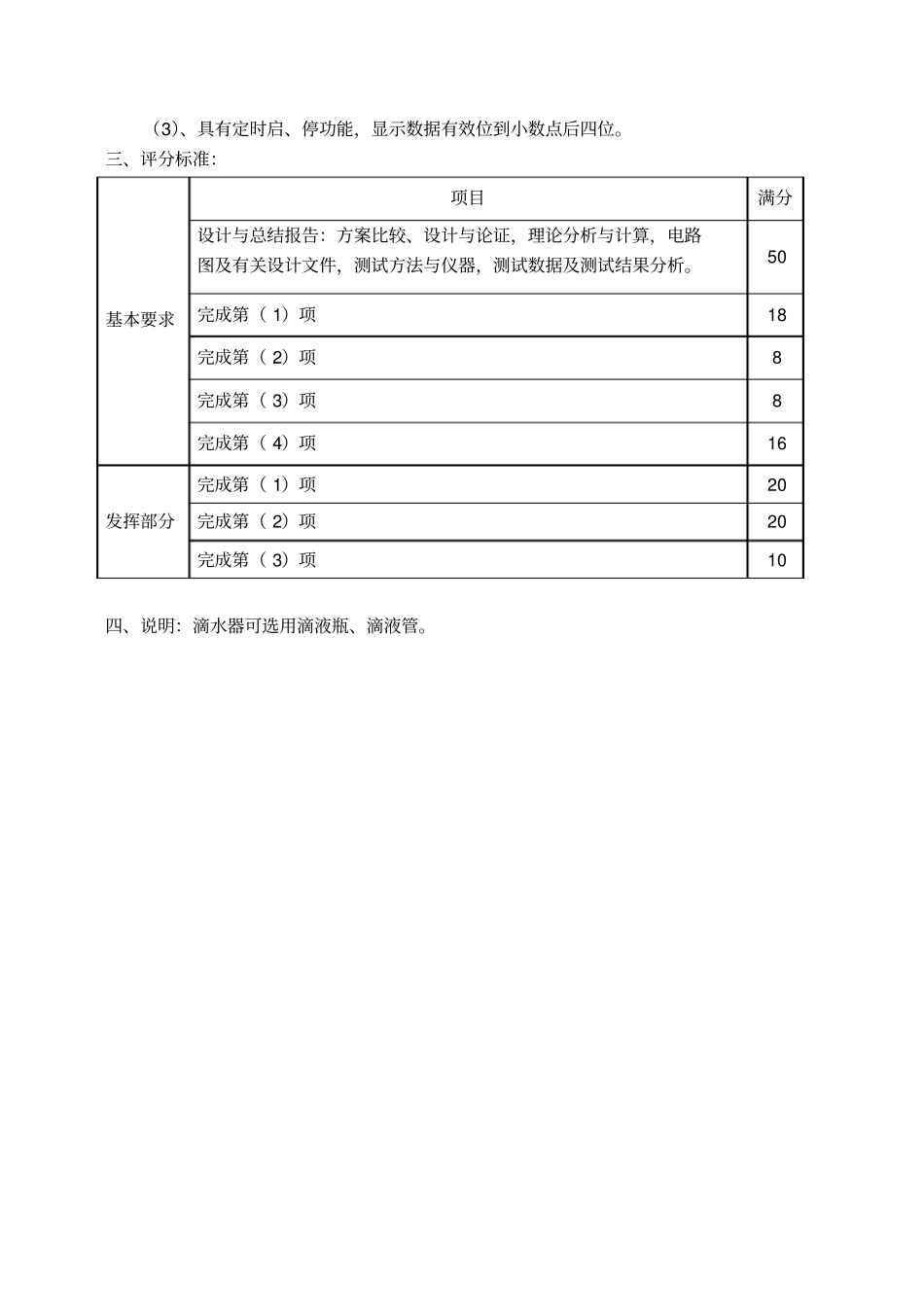

兰州理工大学第六届大学生电子设计竞赛试题A题剖析_第2页
2/17
兰州理工大学第六届大学生电子设计竞赛试题A题剖析_第3页
3/17
兰州理工大学第六届大学生电子设计竞赛试题参赛注意事项1、2014年7月21日竞赛正式开始,每队按要求在提供的题目中任选一题。2、每队严格限制3人。3、竞赛期间,可使用各种图书资料和网络资源。4、2014年10月20日竞赛结束,10月21日早8:00上交设计报告、制作实物,10月25日学校组织测试,所有参赛队均到指定地点进行测试。滴水器滴水检测系统(A-1)一、任务:设计并制作一个滴水检测系统。如图1所示。图1结构原理二、要求:1、基本要求:(1)、具有水滴水速度显示功能。(2)、具有水滴个数计数显示功能。(3)、具有水滴滴量累计功能。(4)、具有水滴滴量累计后,显示单位升,数据有效位到小数点后三位。并能够换算成毫升、公斤、立方米等功能。2、发挥部分:(1)、具有存储数据自动回放功能、打印功能。(2)、具有精确显示检测的水滴滴水速度和水滴滴量其误差≤1%功能。计算机电源检测电路键盘显示打印机传感器滴水器(3)、具有定时启、停功能,显示数据有效位到小数点后四位。三、评分标准:基本要求项目满分设计与总结报告:方案比较、设计与论证,理论分析与计算,电路图及有关设计文件,测试方法与仪器,测试数据及测试结果分析。50完成第(1)项18完成第(2)项8完成第(3)项8完成第(4)项16发挥部分完成第(1)项20完成第(2)项20完成第(3)项10四、说明:滴水器可选用滴液瓶、滴液管。兰州理工大学第六届大学生电子设计竞赛试题参赛注意事项1、2014年7月21日竞赛正式开始,每队按要求在提供的题目中任选一题。2、每队严格限制3人。3、竞赛期间,可使用各种图书资料和网络资源。4、2014年10月20日竞赛结束,10月21日早8:00上交设计报告、制作实物,10月25日学校组织测试,所有参赛队均到指定地点进行测试。自动定量水温控制器(A-2)一、任务有A、B、C三个水容器,A为供热水容器,B为供冷水容器,C为冷热水混合容器。工作原理是由A容器向C容器注入热水(温度任意,但要高于C容器目标温度),B容器向C容器注入冷水(温度任意,但要不高于C容器目标温度)。要求在C容器中冷热水混合后总体积(或液位高度)固定不变,并且C容器中水的温度能够在40-60℃之间任意设定。A、B容器的大小不限,C容器的高度大于10cm,口直径大于5cm。二、要求1、基本要求(1)能够通过键盘设定C容器的目标温度,按开始键开始工作。(2)C容器中水的温度误差小于±2℃(3)C容器中水的高度误差小于±1cm(4)实时显示C容器中水的温度。2、发挥部分(1)按开始键工作,计时并显示工作时间。(2)C容器中水的温度误差小于±1℃(3)C容器中水的高度误差小于±0.2cm(4)实时显示A、B、C三个容器中水的温度。(5)其它创新。三、评分标准:基本要求项目满分设计与总结报告:方案比较、设计与论证,理论分析与计算,电路图及有关设计文件,测试方法与仪器,测试数据及测试结果分析。50完成第(1)项15完成第(2)项15完成第(3)项10完成第(4)项10发挥部分完成第(1)项10完成第(2)项10完成第(3)项10完成第(4)项10完成第(5)项10四、说明1、自动定量水温控制器为一独立控制器,只允许在最小系统板基础上实现全部功能。2、在高(50~60℃),低(40~50℃)两个温度段内分别设置目标温度并进行测试,在温度精度和高度精度相同的情况下,按实现控制要求的时间快慢排序。3、按开始键之前C容器应清空,整个控制过程中只能向其中注入冷水或热水,不允许把水从C容器中移出。兰州理工大学第六届大学生电子设计竞赛试题参赛注意事项1、2014年7月21日竞赛正式开始,每队按要求在提供的题目中任选一题。2、每队严格限制3人。3、竞赛期间,可使用各种图书资料和网络资源。4、2014年10月20日竞赛结束,10月21日早8:00上交设计报告、制作实物,10月25日学校组织测试,所有参赛队均到指定地点进行测试。LED点阵显示屏设计及制作(A-3)一、任务设计并制作一台简易LED电子显示屏,16行*64列点阵显示。LED电子显示屏原理框图如下。PC机键盘LED显示控制控制器串行口键盘接口数据存储器二、要求1、基本要求(1)自制一台简易16行*64列点阵显示的LED电子显示屏;(2)自制显示屏控制器,扩展键盘和相应的...
