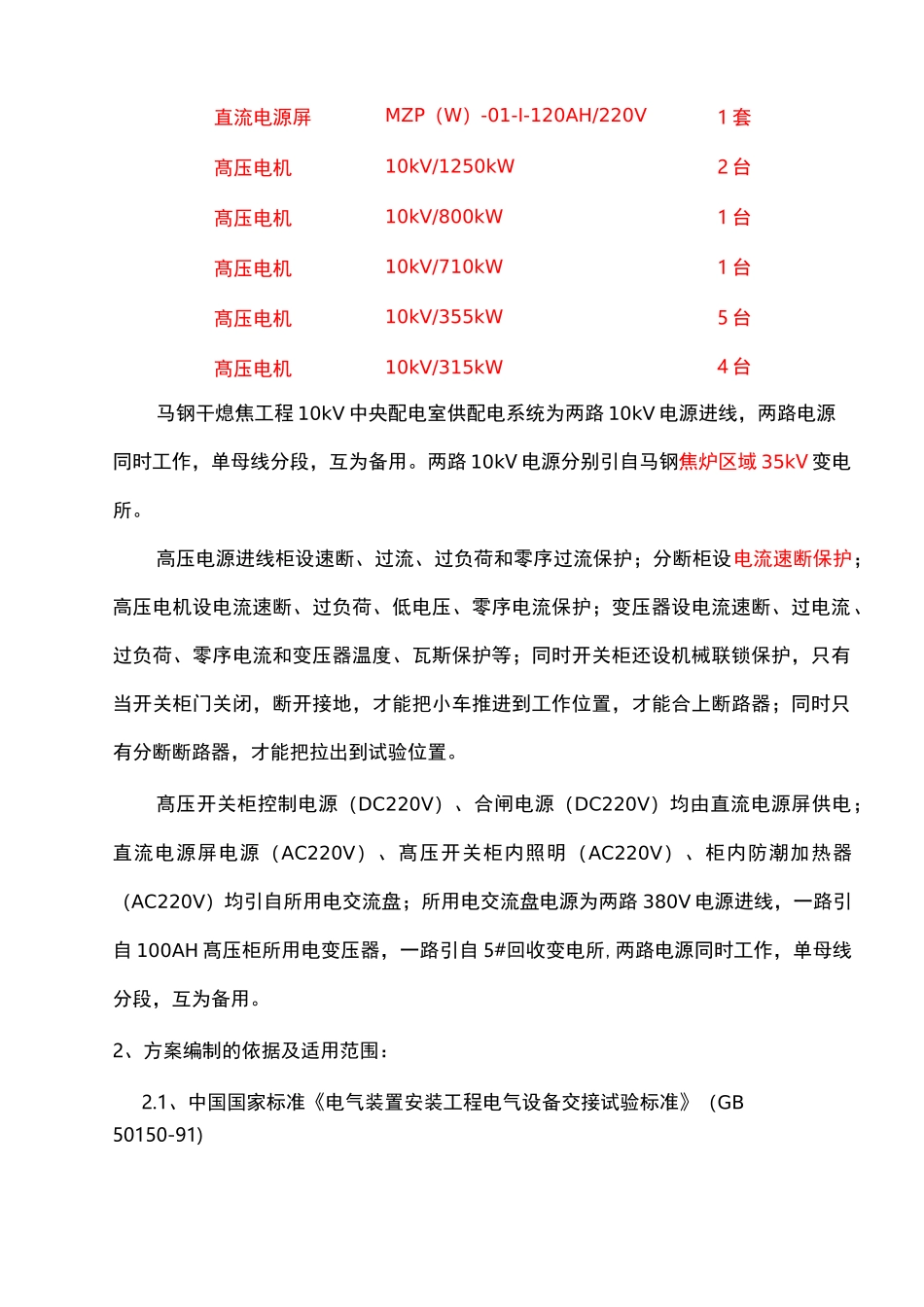

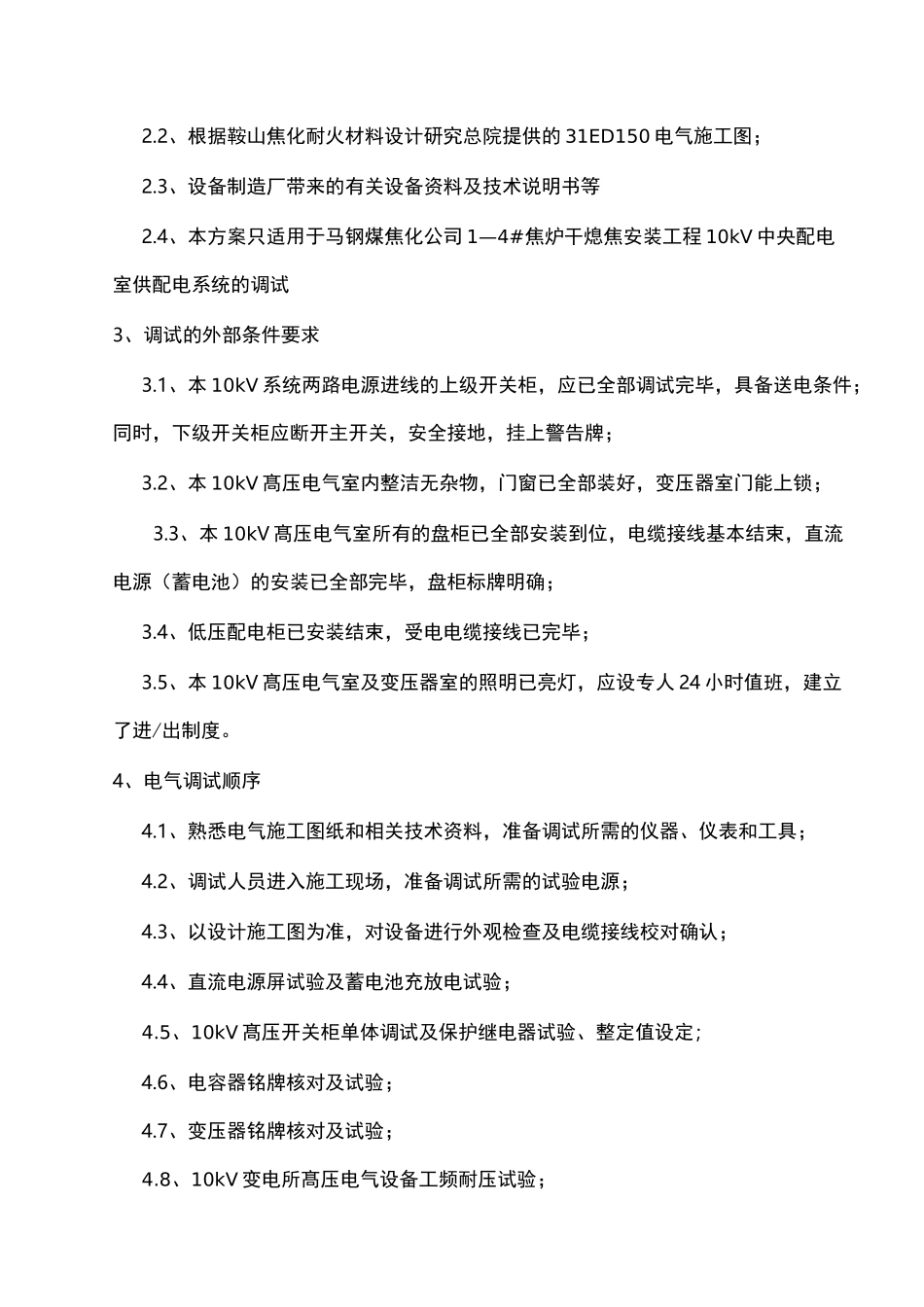

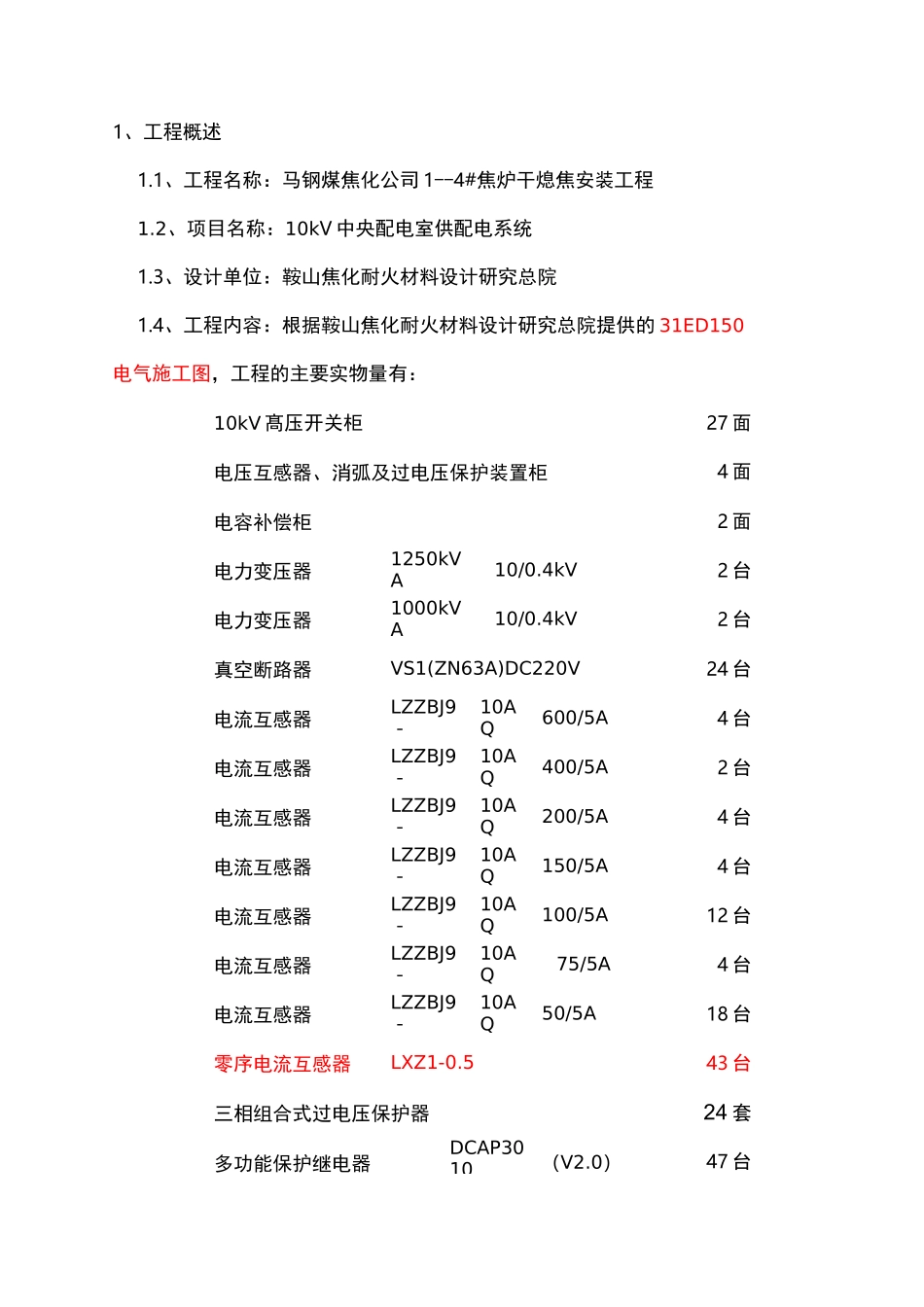

1、工程概述1.1、工程名称：马钢煤焦化公司1--4#焦炉干熄焦安装工程1.2、项目名称：10kV中央配电室供配电系统1.3、设计单位：鞍山焦化耐火材料设计研究总院1.4、工程内容：根据鞍山焦化耐火材料设计研究总院提供的31ED150电气施工图，工程的主要实物量有：10kV髙压开关柜27面电压互感器、消弧及过电压保护装置柜4面电容补偿柜2面电力变压器1250kVA10/0.4kV2台电力变压器1000kVA10/0.4kV2台真空断路器VS1(ZN63A)DC220V24台电流互感器LZZBJ9－10AQ600/5A4台电流互感器LZZBJ9－10AQ400/5A2台电流互感器LZZBJ9－10AQ200/5A4台电流互感器LZZBJ9－10AQ150/5A4台电流互感器LZZBJ9－10AQ100/5A12台电流互感器LZZBJ9－10AQ75/5A4台电流互感器LZZBJ9－10AQ50/5A18台零序电流互感器LXZ1-0.543台三相组合式过电压保护器24套多功能保护继电器DCAP3010（V2.0）47台直流电源屏MZP（W）-01-I-120AH/220V1套髙压电机10kV/1250kW2台髙压电机10kV/800kW1台髙压电机10kV/710kW1台髙压电机10kV/355kW5台髙压电机10kV/315kW4台马钢干熄焦工程10kV中央配电室供配电系统为两路10kV电源进线，两路电源同时工作，单母线分段，互为备用。两路10kV电源分别引自马钢焦炉区域35kV变电所。高压电源进线柜设速断、过流、过负荷和零序过流保护；分断柜设电流速断保护；高压电机设电流速断、过负荷、低电压、零序电流保护；变压器设电流速断、过电流、过负荷、零序电流和变压器温度、瓦斯保护等；同时开关柜还设机械联锁保护，只有当开关柜门关闭，断开接地，才能把小车推进到工作位置，才能合上断路器；同时只有分断断路器，才能把拉出到试验位置。髙压开关柜控制电源（DC220V）、合闸电源（DC220V）均由直流电源屏供电；直流电源屏电源（AC220V）、髙压开关柜内照明（AC220V）、柜内防潮加热器（AC220V）均引自所用电交流盘；所用电交流盘电源为两路380V电源进线，一路引自100AH髙压柜所用电变压器，一路引自5#回收变电所,两路电源同时工作，单母线分段，互为备用。2、方案编制的依据及适用范围：2.1、中国国家标准《电气装置安装工程电气设备交接试验标准》（GB50150-91)2.2、根据鞍山焦化耐火材料设计研究总院提供的31ED150电气施工图；2.3、设备制造厂带来的有关设备资料及技术说明书等2.4、本方案只适用于马钢煤焦化公司1—4#焦炉干熄焦安装工程10kV中央配电室供配电系统的调试3、调试的外部条件要求3.1、本10kV系统两路电源进线的上级开关柜，应已全部调试完毕，具备送电条件；同时，下级开关柜应断开主开关，安全接地，挂上警告牌；3.2、本10kV髙压电气室内整洁无杂物，门窗已全部装好，变压器室门能上锁；3.3、本10kV髙压电气室所有的盘柜已全部安装到位，电缆接线基本结束，直流电源（蓄电池）的安装已全部完毕，盘柜标牌明确；3.4、低压配电柜已安装结束，受电电缆接线已完毕；3.5、本10kV髙压电气室及变压器室的照明已亮灯，应设专人24小时值班，建立了进/出制度。4、电气调试顺序4.1、熟悉电气施工图纸和相关技术资料，准备调试所需的仪器、仪表和工具；4.2、调试人员进入施工现场，准备调试所需的试验电源；4.3、以设计施工图为准，对设备进行外观检查及电缆接线校对确认；4.4、直流电源屏试验及蓄电池充放电试验；4.5、10kV髙压开关柜单体调试及保护继电器试验、整定值设定；4.6、电容器铭牌核对及试验；4.7、变压器铭牌核对及试验；4.8、10kV变电所髙压电气设备工频耐压试验；4.9、10kV系统空操作试验，确认其动作是否正确；4.10、10kV髙压电缆绝缘测试及直流泄漏试验；4.11、低压配电柜调试及试送电检查；4.12、10kV电源受电，变压器送电考核；4.13、整理调试记录。5、电气调试的项目和方法5.1、设备的外观检查：5.1.1以设计施工图为准，核对10kV髙压开关柜、低压控制柜、直流电源柜及各变压器的安装位置及各元器件的规格、型号、电压级别是否符合设计要求，元件是否齐全，检查有无缺件、有无损伤等；5.1.2各设备的一、二次接线应完整，排列有序，接线头应压接良好，各盘柜标号、名称应表示明显，电气室内整洁无杂物。5.2、电缆接线检查、校对：5.2.1髙压电缆的芯线截面应符合设计要求；5.2.2低压控...
