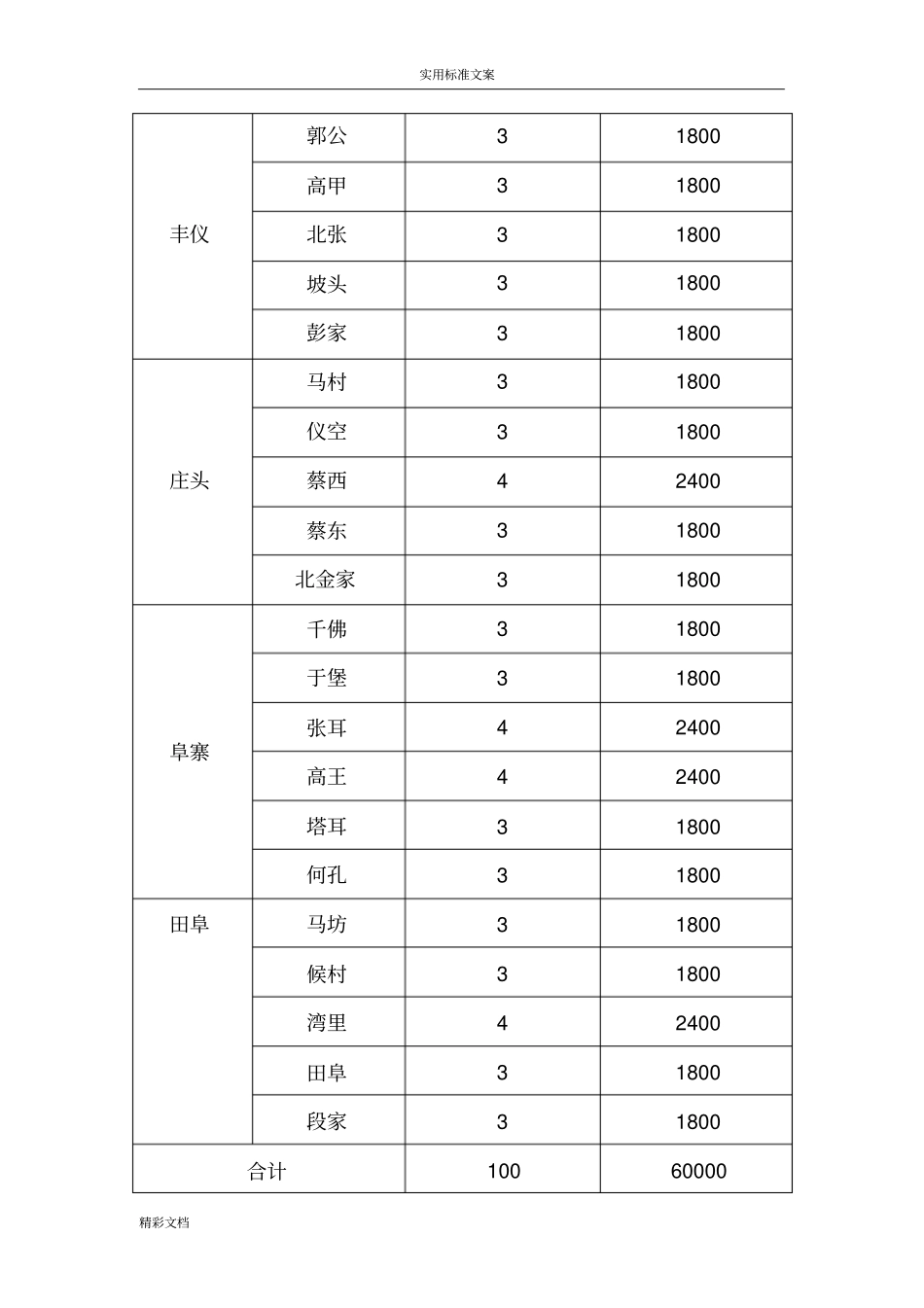

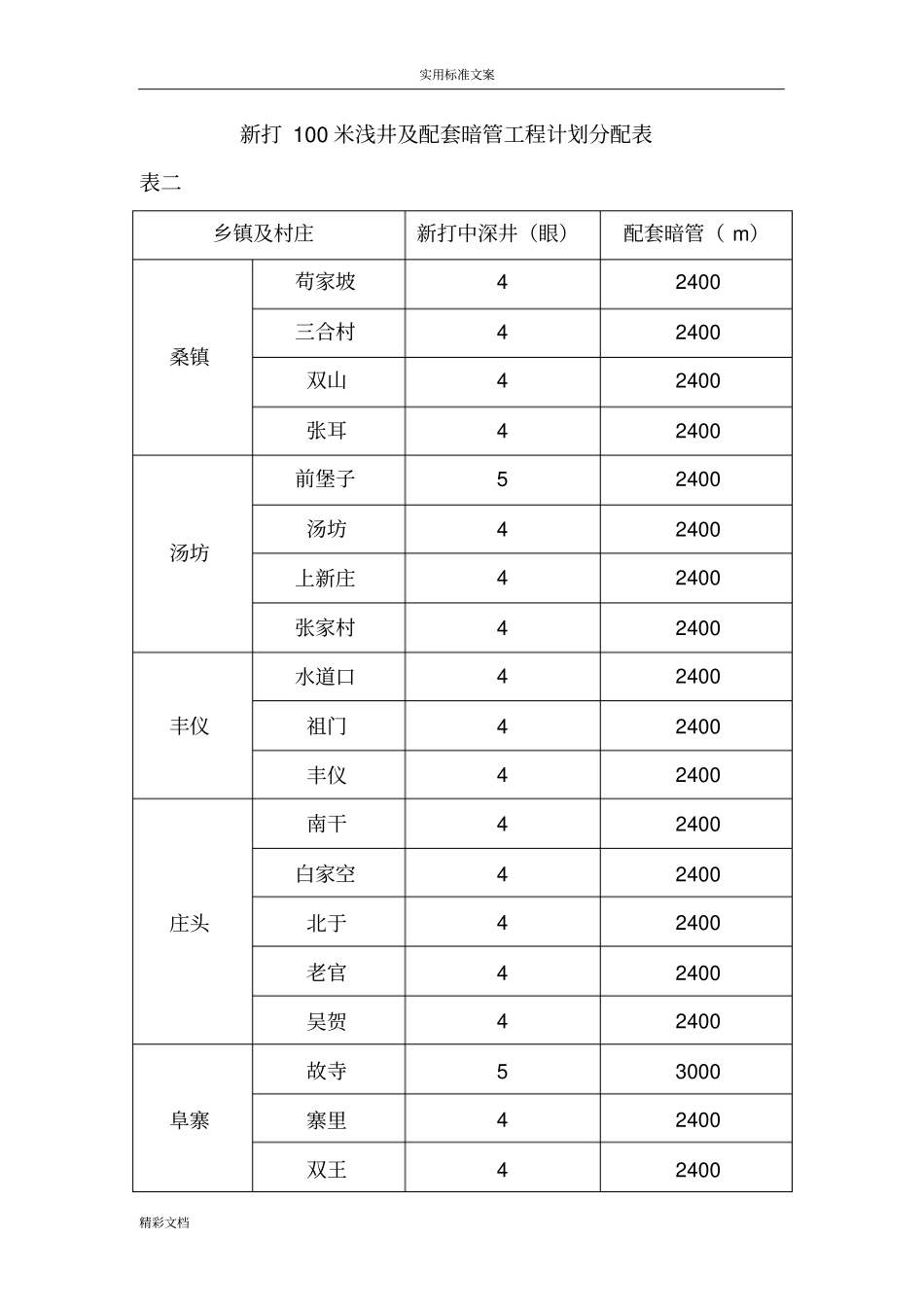

实用标准文案精彩文档＊＊市小型水利建设2005—2009年规划机井暗管工程设计第一节工程规划一、项目规划本工程规划与基本农田改造相配套，在新修基本农田区，新打浅井100眼，分布在沿渭的桑镇、汤坊、丰仪、庄头、阜寨、田阜六乡镇31个村，配套暗管工程60公里。加工提高基本农田区新打中深井100眼，分布在以上沿渭六个乡镇25个村庄，配套暗管工程60公里，具体分配见表一、表二。新打60米浅井配套暗管工程计划分配表表一乡镇及村庄新打浅井（眼）配套暗管（m）桑镇西桥31800东桥31800焦家42400永流42400三合31800汤坊马家31800建坊31800龙兴31800吴耳42400丁家堡31800实用标准文案精彩文档丰仪郭公31800高甲31800北张31800坡头31800彭家31800庄头马村31800仪空31800蔡西42400蔡东31800北金家31800阜寨千佛31800于堡31800张耳42400高王42400塔耳31800何孔31800田阜马坊31800候村31800湾里42400田阜31800段家31800合计10060000实用标准文案精彩文档新打100米浅井及配套暗管工程计划分配表表二乡镇及村庄新打中深井（眼）配套暗管（m）桑镇苟家坡42400三合村42400双山42400张耳42400汤坊前堡子52400汤坊42400上新庄42400张家村42400丰仪水道口42400祖门42400丰仪42400庄头南干42400白家空42400北于42400老官42400吴贺42400阜寨故寺53000寨里42400双王42400实用标准文案精彩文档岳里42400田阜贾赵42400苗家42400韩家42400陈南31800新丰31800合计10060000第二节工程设计一、机井设计（一）设计原则本次设计依照《农用机井技术规范》等有关要求以开源节流，综合治理开发，防旱抗旱夺高产为目的，配合基本农田改造工程，立足实际、合理开发地下水资源，提高水资源综合利用能力。（二）设计依据依据项目规划报告及实施计划安排，根据《＊＊市水资源评价及开发利用现状分析》和《农用机井技术规范》以及社会经济、交通、农业基础设施等实际情况以集中连片治理，发挥整体综合效益为依据，按庄头镇吴贺村做典型设计。（三）典型机井设计根据《农用井技术规范》灌溉保证率按P=75%（偏干旱年）实用标准文案精彩文档进行。1、井深确定⑴项目区属极强富水区，地下水埋深河漫滩及一级阶地15~30米，含水层岩性为中，上更新统及全新统的冲积砂砾石层及中粗砂，在70米深度内，分布着4~5层粗粒含水层，厚40~50米，分选好，含水和透水性强，富水性极强，所以井深确定为河漫滩和一级阶地为60米，二级阶地和三级阶地为100米，2、井型、井径、井管选择根据项目区水文地质条件，本着经济合理耐用原则，井型选定为管井。600米井径为Ф551~600mm，井壁管采用无砂混凝土管；100米井径为Ф501~550mm，井壁管采用钢井壁管。3、机泵选择根据该区井深，参照附近机井多年运行资料，按照QM=Q/S×SM和H泵=1×1H需径计算校核。区内60米井型确定泵型为200QJ50-26；100米井选定泵型为200QJ50-65。配套功率分别为2-5.5KW和7-22KW。4、单井可灌溉面积计算据公式A=Q泵×T×t×?/m×α式中：A—单井可灌溉面积Q泵—机泵出水量T—灌水轮期实用标准文案精彩文档t—每天开机时数18时?—灌溉水利用系数0.8m—灌水定额50m3/亩α—作物种植比0.73经计算,A=98.6亩，为提高灌水保证率，单井可控制灌溉面积定为100亩。5、井距确定据公式L0=25.8A，经计算60米井井距不得小于182米，100米井井距不得小于316米。6、井房、井台、井池设计按照《＊＊省机电井技术经济指标测试考核实施细则》要求，参照《＊＊省井灌工程设施图集》设计井房、井台、井池。7、配电设计低压线路和电气设备必须符合《电器装置安装工程规范》要求，采用地埋电缆线，其最大长度应小于300米，综合控制盘设在井房内，高压线路及变压器应充分利用原有变压器富余容量，新配变压器容量应根据井群泵的负荷合理选择，其位置应放于负荷中心点。二、典型暗管工程设计（一）设计依据本项目设计计算主要依据《低压管道输水灌溉工程技术规实用标准文案精彩文档范》和《＊＊市水资源开发利用现状分析》，设计中主要技术参数参考规范要求及经验数据，按庄头镇吴贺村做典型设计。（二）典型工程设计本设计分两部分，一部分是渭河滩地60米浅井配套暗管工程设计，另一部分是渭河二、三级...
