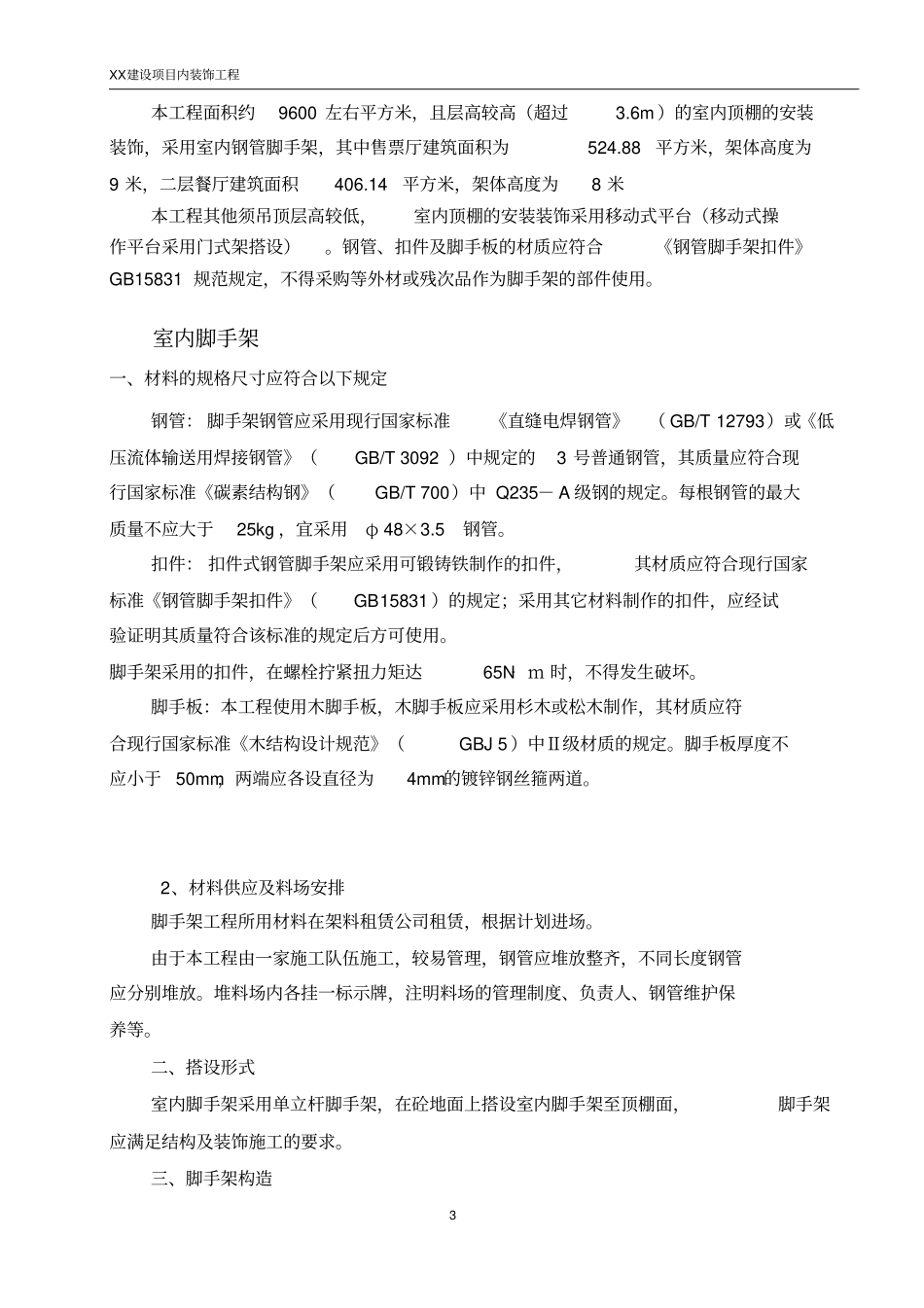

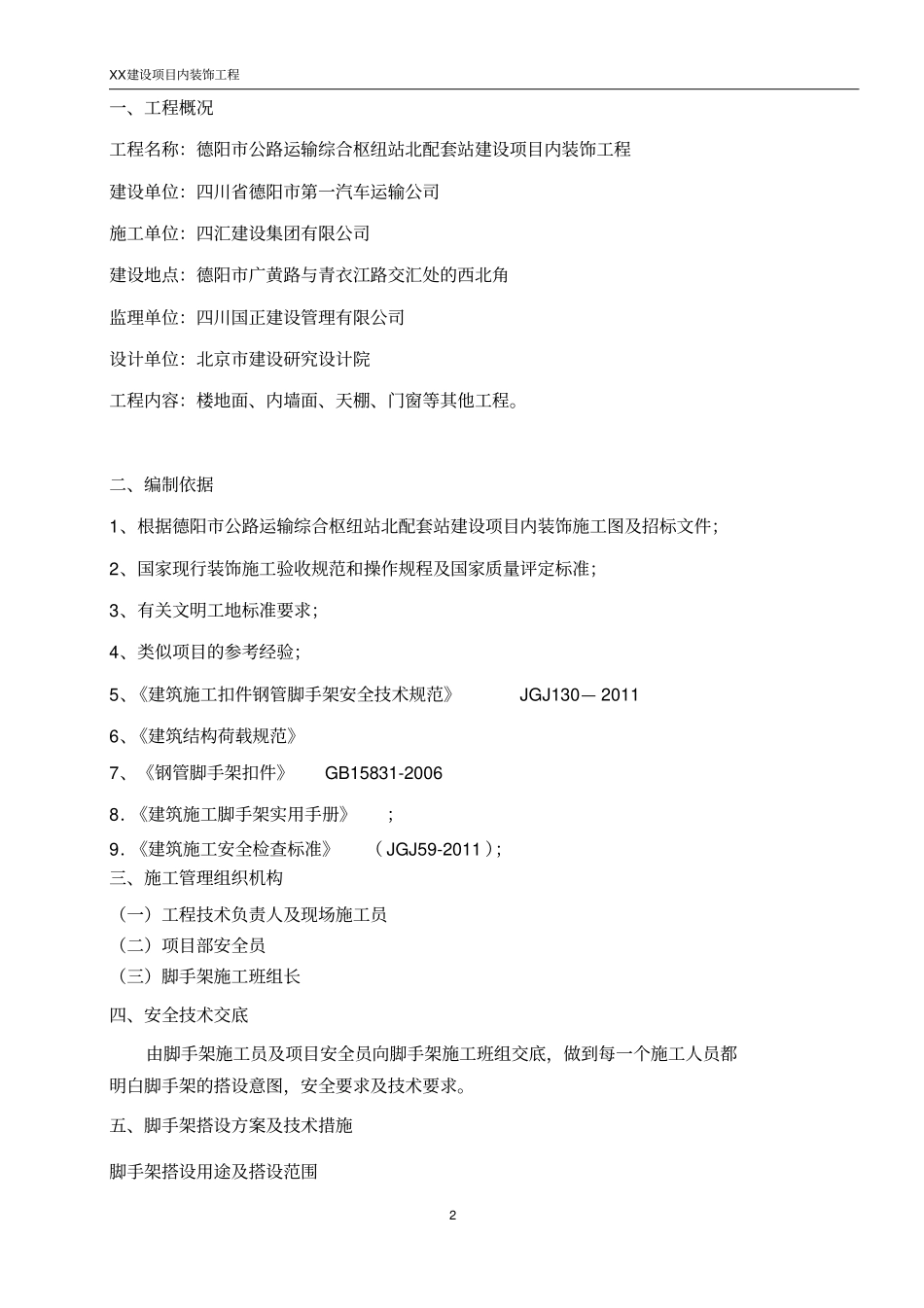

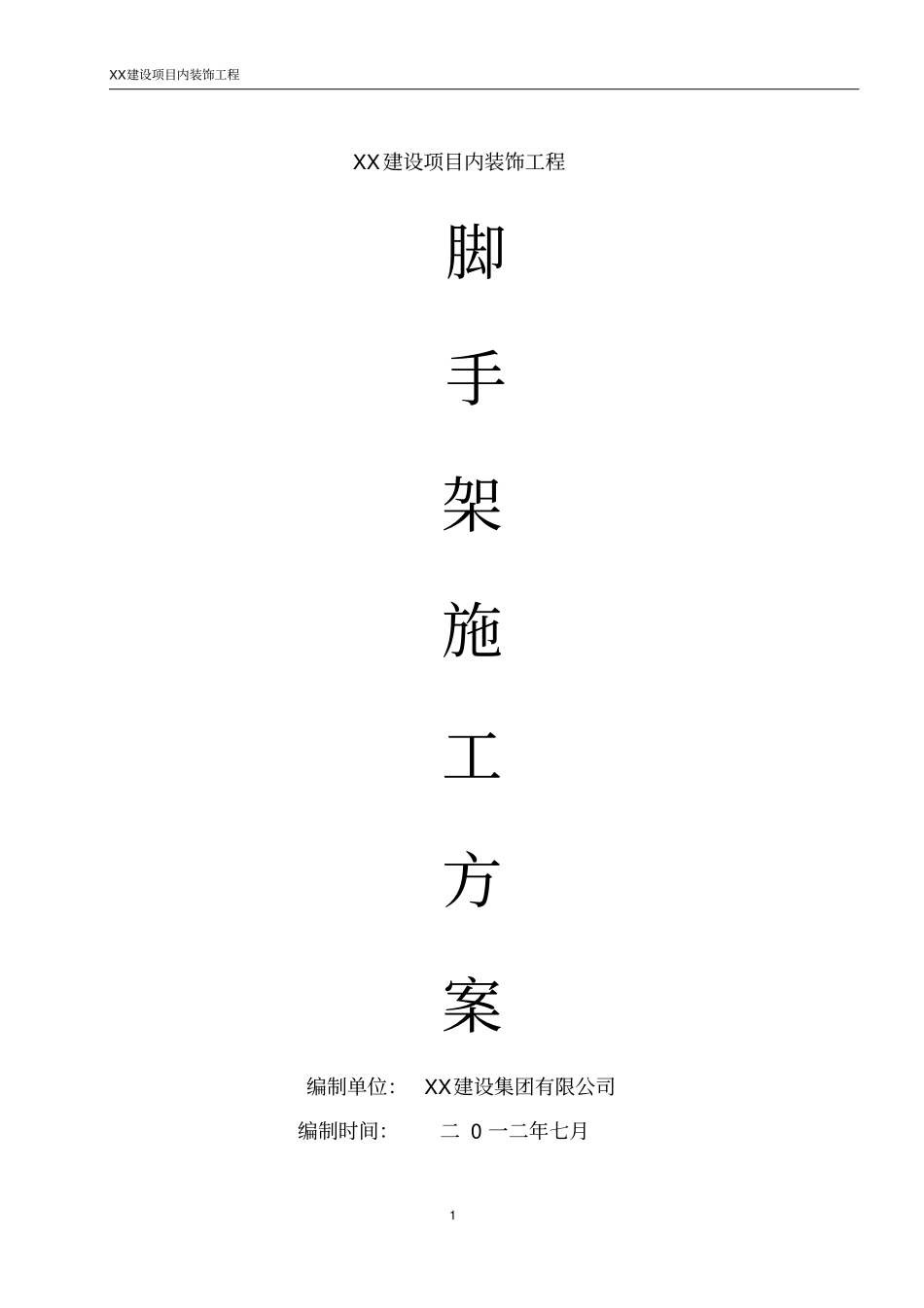

XX建设项目内装饰工程1XX建设项目内装饰工程脚手架施工方案编制单位：XX建设集团有限公司编制时间：二0一二年七月XX建设项目内装饰工程2一、工程概况工程名称：德阳市公路运输综合枢纽站北配套站建设项目内装饰工程建设单位：四川省德阳市第一汽车运输公司施工单位：四汇建设集团有限公司建设地点：德阳市广黄路与青衣江路交汇处的西北角监理单位：四川国正建设管理有限公司设计单位：北京市建设研究设计院工程内容：楼地面、内墙面、天棚、门窗等其他工程。二、编制依据1、根据德阳市公路运输综合枢纽站北配套站建设项目内装饰施工图及招标文件；2、国家现行装饰施工验收规范和操作规程及国家质量评定标准；3、有关文明工地标准要求；4、类似项目的参考经验；5、《建筑施工扣件钢管脚手架安全技术规范》JGJ130—20116、《建筑结构荷载规范》7、《钢管脚手架扣件》GB15831-20068．《建筑施工脚手架实用手册》；9．《建筑施工安全检查标准》（JGJ59-2011）；三、施工管理组织机构（一）工程技术负责人及现场施工员（二）项目部安全员（三）脚手架施工班组长四、安全技术交底由脚手架施工员及项目安全员向脚手架施工班组交底，做到每一个施工人员都明白脚手架的搭设意图，安全要求及技术要求。五、脚手架搭设方案及技术措施脚手架搭设用途及搭设范围XX建设项目内装饰工程3本工程面积约9600左右平方米，且层高较高（超过3.6m）的室内顶棚的安装装饰，采用室内钢管脚手架，其中售票厅建筑面积为524.88平方米，架体高度为9米，二层餐厅建筑面积406.14平方米，架体高度为8米本工程其他须吊顶层高较低，室内顶棚的安装装饰采用移动式平台（移动式操作平台采用门式架搭设）。钢管、扣件及脚手板的材质应符合《钢管脚手架扣件》GB15831规范规定，不得采购等外材或残次品作为脚手架的部件使用。室内脚手架一、材料的规格尺寸应符合以下规定钢管：脚手架钢管应采用现行国家标准《直缝电焊钢管》（GB/T12793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T700）中Q235－A级钢的规定。每根钢管的最大质量不应大于25kg，宜采用φ48×3.5钢管。扣件：扣件式钢管脚手架应采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定；采用其它材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。脚手架采用的扣件，在螺栓拧紧扭力矩达65N·m时，不得发生破坏。脚手板：本工程使用木脚手板，木脚手板应采用杉木或松木制作，其材质应符合现行国家标准《木结构设计规范》（GBJ5）中Ⅱ级材质的规定。脚手板厚度不应小于50mm，两端应各设直径为4mm的镀锌钢丝箍两道。2、材料供应及料场安排脚手架工程所用材料在架料租赁公司租赁，根据计划进场。由于本工程由一家施工队伍施工，较易管理，钢管应堆放整齐，不同长度钢管应分别堆放。堆料场内各挂一标示牌，注明料场的管理制度、负责人、钢管维护保养等。二、搭设形式室内脚手架采用单立杆脚手架，在砼地面上搭设室内脚手架至顶棚面，脚手架应满足结构及装饰施工的要求。三、脚手架构造XX建设项目内装饰工程41、立杆（1）、每根立杆底部应设置底座或垫板。（2）、脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。（3）、本工程立杆纵横向排距为1.8m。立杆接头必须采用对接扣件连接，脚手架立杆的对接、搭接应符合：当立杆采用对接接长时，立杆的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500㎜；各接头中心至主节点的距离不宜大于步距的1/3。本工程立杆排距为1.5m，立杆柱距1.5m。竖立杆时,杆件长短要搭配使用；立杆接头除顶层可采用搭接外，其余必须采用对接扣件进行对接。对接时，对接扣件交错布置，两个相邻立杆上接头不能设在同步同跨内，两相邻立杆接头在高度方向错开距离不小于500mm；各接头中心距主节点的距离不大于步距的1/3。搭接时的搭接长度L...
