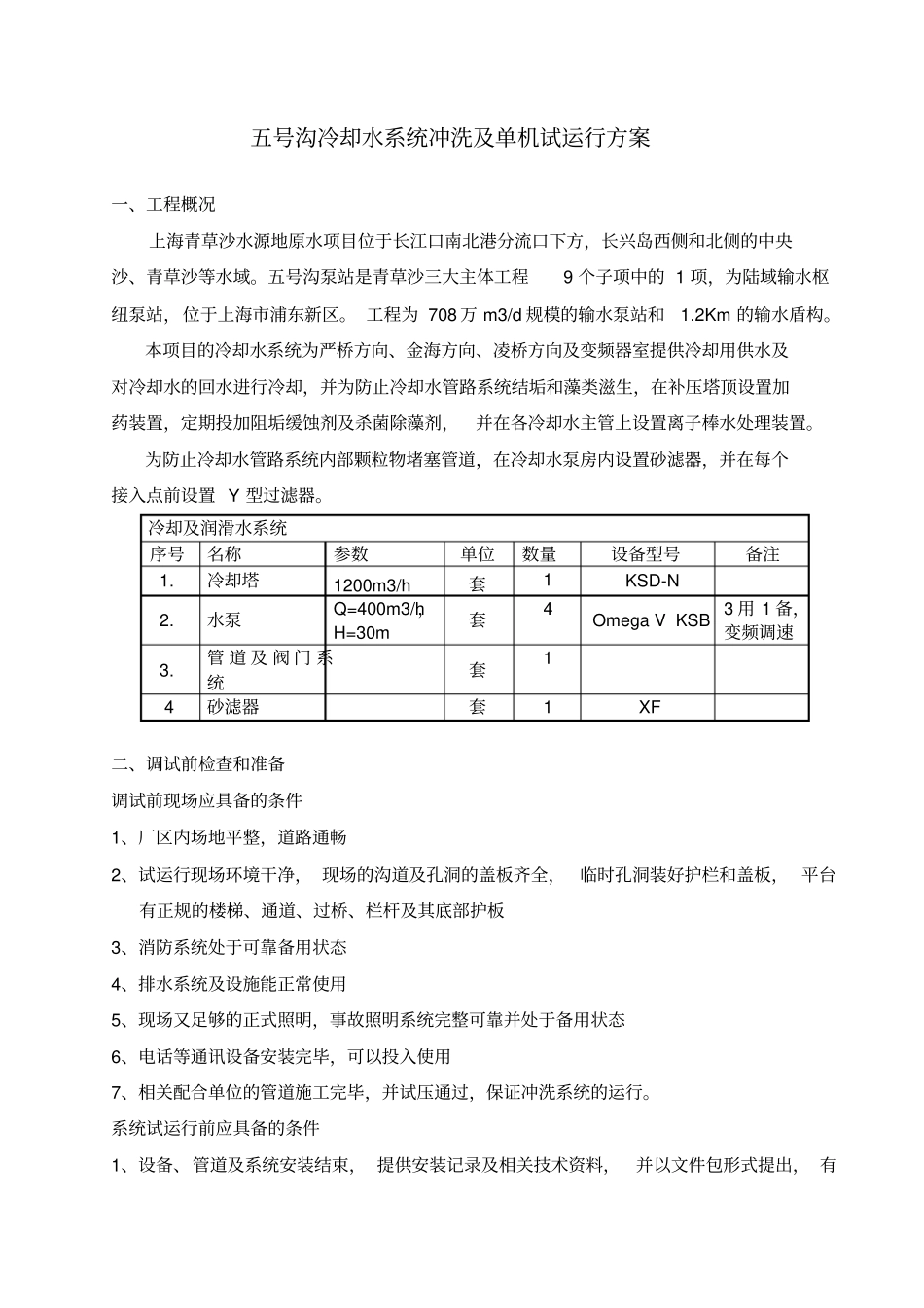

五号沟冷却水系统冲洗及单机试运行方案一、工程概况上海青草沙水源地原水项目位于长江口南北港分流口下方，长兴岛西侧和北侧的中央沙、青草沙等水域。五号沟泵站是青草沙三大主体工程9个子项中的1项，为陆域输水枢纽泵站，位于上海市浦东新区。工程为708万m3/d规模的输水泵站和1.2Km的输水盾构。本项目的冷却水系统为严桥方向、金海方向、凌桥方向及变频器室提供冷却用供水及对冷却水的回水进行冷却，并为防止冷却水管路系统结垢和藻类滋生，在补压塔顶设置加药装置，定期投加阻垢缓蚀剂及杀菌除藻剂，并在各冷却水主管上设置离子棒水处理装置。为防止冷却水管路系统内部颗粒物堵塞管道，在冷却水泵房内设置砂滤器，并在每个接入点前设置Y型过滤器。冷却及润滑水系统序号名称参数单位数量设备型号备注1.冷却塔1200m3/h套1KSD-N2.水泵Q=400m3/h，H=30m套4OmegaVKSB3用1备，变频调速3.管道及阀门系统套14砂滤器套1XF二、调试前检查和准备调试前现场应具备的条件1、厂区内场地平整，道路通畅2、试运行现场环境干净，现场的沟道及孔洞的盖板齐全，临时孔洞装好护栏和盖板，平台有正规的楼梯、通道、过桥、栏杆及其底部护板3、消防系统处于可靠备用状态4、排水系统及设施能正常使用5、现场又足够的正式照明，事故照明系统完整可靠并处于备用状态6、电话等通讯设备安装完毕，可以投入使用7、相关配合单位的管道施工完毕，并试压通过，保证冲洗系统的运行。系统试运行前应具备的条件1、设备、管道及系统安装结束，提供安装记录及相关技术资料，并以文件包形式提出，有安装验收签证，及相关安装，监理人员的签字2、系统管道水压试验合格，管道无泄漏点3、循环冲洗时，为了不使系统中的脏物不进入设备，需要将设备进出水阀门关闭，加装进出短接临时管。4、冷却水水箱清理干净5、系统的热工仪表校验合格，压力开关的设定值已校验正确，有关的热工信号和联锁保护校验正常。6、系统中所有的电动、手动阀门经过检查，动作可靠、灵活。7、电动机给水泵轴承润滑油按要求加好。8、系统所有电动机单独试转正常、旋转方向正确，确认后连接对轮。9、系统中有关的转动部件动作灵活、无卡涩等异常情况。10、DCS能正常投用，实现设备的启停，能准确的显示温度、压力、电流等数据11、裸露的转动部分应有保护罩或围栏12、设备命名挂牌，介质流向标注准确无误13、调试资料、工具、记录仪表已准备好。三、调试检查项目及要求（一）、调试工作的操作步骤1、调试补水工作在保证存水池内的清理工作完成，所有排空阀门进行关闭，满足进水条件后，打开进水管道上的阀门，将自来水注入存水池内约6800m3。注水时注意监控，注意各管道法兰结合处，混凝土墙体等结构，保证无渗漏点，如出现，必须及时处理，不能立即处理的点应做好标记。2、关闭回水阀门的阀门、连接冲洗回路为防止冲洗水内的垃圾进入冲洗系统，关闭至配电间冷却水管道的阀门，防止污物进入变频器冷却水系统。。在泵房内部的不锈钢管道的端头拆除法兰，加装连接短管，构成连接冷却水进水回水回路，关闭与电机的连接管道上的阀门，避免冲洗水将污物带入电机。3、开启单台水泵进行逐一冲洗开启水泵对管路进行逐一冲洗，并检查各管道接口处情况，以及出水水质情况，冲洗回水通过补压塔等的沉淀处理后，水中所含杂的污物会沉淀于池内，保证了循环水的水质质量。4、冲洗完成后进行单机试运行待系统冲洗工作完成后，拆除临时沟通管路，恢复冷却水系统，，打开严桥方向、金海、凌桥方向的冷却水管路阀门，进行全系统的调试工作。并参照附表中的技术要求详细的性能考核工作。5、调试完成后清理、放空工作提供调试完成后，关停设备，放空管道内的存水，清理接入点前的Y型过滤器，补压塔及冷却水池内的存水暂时不排空，以方便接下来的泵站的联动调试等工作。（二）、调试检查项目及要求一、冷却水塔冲洗及调试1、确认水塔出水总阀及水箱排污阀全部关闭2、水塔进水放路阀门给冷却水箱上水，保持流量3、打开水箱排污阀们冲洗水箱4、反复上水，冲洗水箱若干次，直至出水清澈5、检查冷却水塔风机运行电流，电流应平稳正常6、检查风机转向，俯瞰为顺时针，如果转向不对...
