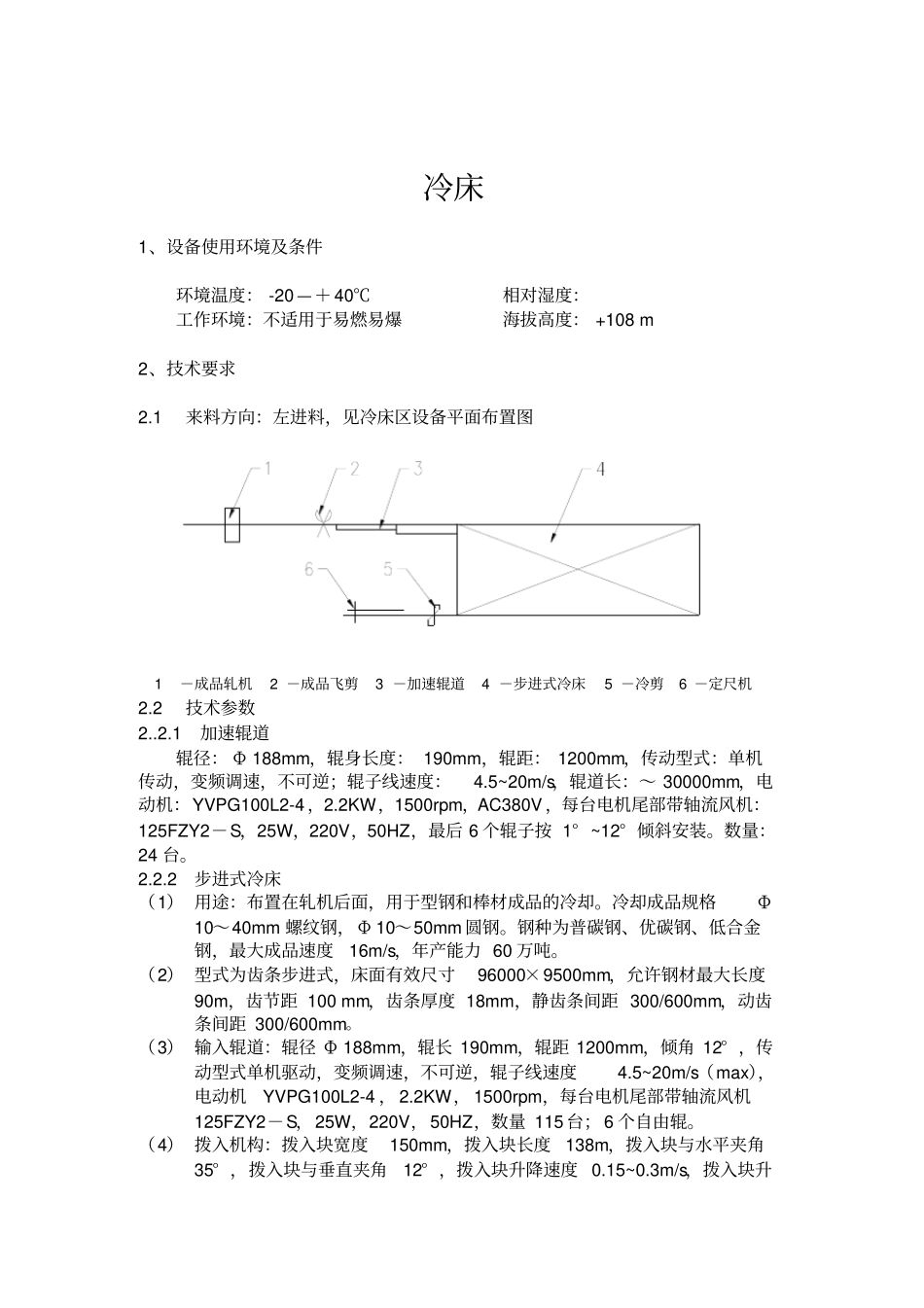

冷床1、设备使用环境及条件环境温度：-20—＋40℃相对湿度：工作环境：不适用于易燃易爆海拔高度：+108m2、技术要求2.1来料方向：左进料，见冷床区设备平面布置图1－成品轧机2－成品飞剪3－加速辊道4－步进式冷床5－冷剪6－定尺机2.2技术参数2..2.1加速辊道辊径：Φ188mm，辊身长度：190mm，辊距：1200mm，传动型式：单机传动，变频调速，不可逆；辊子线速度：4.5~20m/s，辊道长：～30000mm，电动机：YVPG100L2-4，2.2KW，1500rpm，AC380V，每台电机尾部带轴流风机：125FZY2－S，25W，220V，50HZ，最后6个辊子按1°~12°倾斜安装。数量：24台。2.2.2步进式冷床（1）用途：布置在轧机后面，用于型钢和棒材成品的冷却。冷却成品规格Φ10～40mm螺纹钢，Φ10～50mm圆钢。钢种为普碳钢、优碳钢、低合金钢，最大成品速度16m/s，年产能力60万吨。（2）型式为齿条步进式，床面有效尺寸96000×9500mm，允许钢材最大长度90m，齿节距100mm，齿条厚度18mm，静齿条间距300/600mm，动齿条间距300/600mm。（3）输入辊道：辊径Φ188mm，辊长190mm，辊距1200mm，倾角12°，传动型式单机驱动，变频调速，不可逆，辊子线速度4.5~20m/s（max），电动机YVPG100L2-4，2.2KW，1500rpm，每台电机尾部带轴流风机125FZY2－S，25W，220V，50HZ，数量115台；6个自由辊。（4）拨入机构：拨入块宽度150mm，拨入块长度138m，拨入块与水平夹角35°，拨入块与垂直夹角12°，拨入块升降速度0.15~0.3m/s，拨入块升降采用液压缸Φ63/Φ45x90。气动拨钢器气缸QGBⅡΦ80×20-MP4，1个；压缩空气工作压力0.4~0.6Mpa，周期4s～12s。（5）床面驱动：主电机Z4-280-21，132kW，转速750/1600rpm，2台；光电编码器LAKESHORE，2个；减速机A＝508mm，I＝41，4台；偏心轮偏心距50mm。齿条移动一次钢材行程100mm。（6）对齐辊道：辊径Φ225/165mm，辊长810mm，有效齿数6个，辊面线速度V=1.1m/s，辊子间距1200mm；减速机BWD1.5－18－11，I＝11，电动机Y90L－4，1.5KW，1400rpm，数量45台；自由辊数量18个。（7）链式移钢机：移送钢材规格ф12～ф50mm。移送钢材最大长度90m，链式移钢机布置宽度：1500mm，链条间距1200mm，链条速度0.2m/s，移钢步距：20~70mm，传动电机YTSP160M-4，11KW，1500rpm，AC380V，2台，减速机中心距349mm，传动比I=1：75，数量2台。（8）运输小车：小车宽度1000mm，小车升降时间1~2s，小车往返速度～0.5m/s，传动电机：YTSP132S-4，5.5KW，1500rpm，AC380V，2台，减速机：A＝349mm，I=1：45，2台。小车升降采用液压缸。（9）输出辊道：辊径：Φ188mm，辊长：1000mm，辊距：1200mm，辊子线速度：2m/s，辊子数量86个，6个自由辊。辊道电机：YGb112L2－4，1.5KW，1450rpm，AC380V，80台，可逆。3、设备性能要求3.1.1冷床的结构和机械部件的设计全部考虑承受动载荷所引起的冲击力。3.1.2运行机构性能良好、结构紧凑，外形美观。3.1.3电动机具有足够的过载系数，在额定环境温度下可正常工作。3.1.4产品应具有同类工程两年以上运行业绩。4设备制造要求4.1设备的技术标准、工艺规范、质量标准严格按相关标准执行，乙方向甲方提供制造、装配及检验标准。4.2乙方完成施工图设计后，应提前一周通知甲方派员到乙方进行设计联络，乙方应向甲方进行设计交底，关键零部件图纸需经甲方认可，双方应签署设计审查纪要。4.3在对价格、进度、工艺无重大影响的条件下，甲方有权对设计进行变更。对甲方提出的设计变更要求，乙方不能以任何形式拒绝。4.4乙方选用的材料必须符合标准要求，甲方认为的关键零件的材料乙方必须提供材质证明及产品合格证书，探伤报告。如选用替代材料，材料性能不得低于原设计，并经甲方认可。4.5外购件如有变化需得到甲方的认可。4.6乙方应对提供的全部图纸资料的正确性负责。4.7外购件列表设备配套外购件表（供参考）序号设备名称规格型号数量(台/套)制造厂备注1气缸QGBⅡ江苏江都2减速机TPU江苏国茂、江苏泰隆3变频电机江苏国茂、宁波东力4直流电机上海南洋、杭州恒力5干油站启东南方带配管注：气动装置均含电磁阀（DC24V）和气动三元件。所有轴承均采用国产优质产品哈、瓦、洛轴承，并要求必须和SKF轴...
