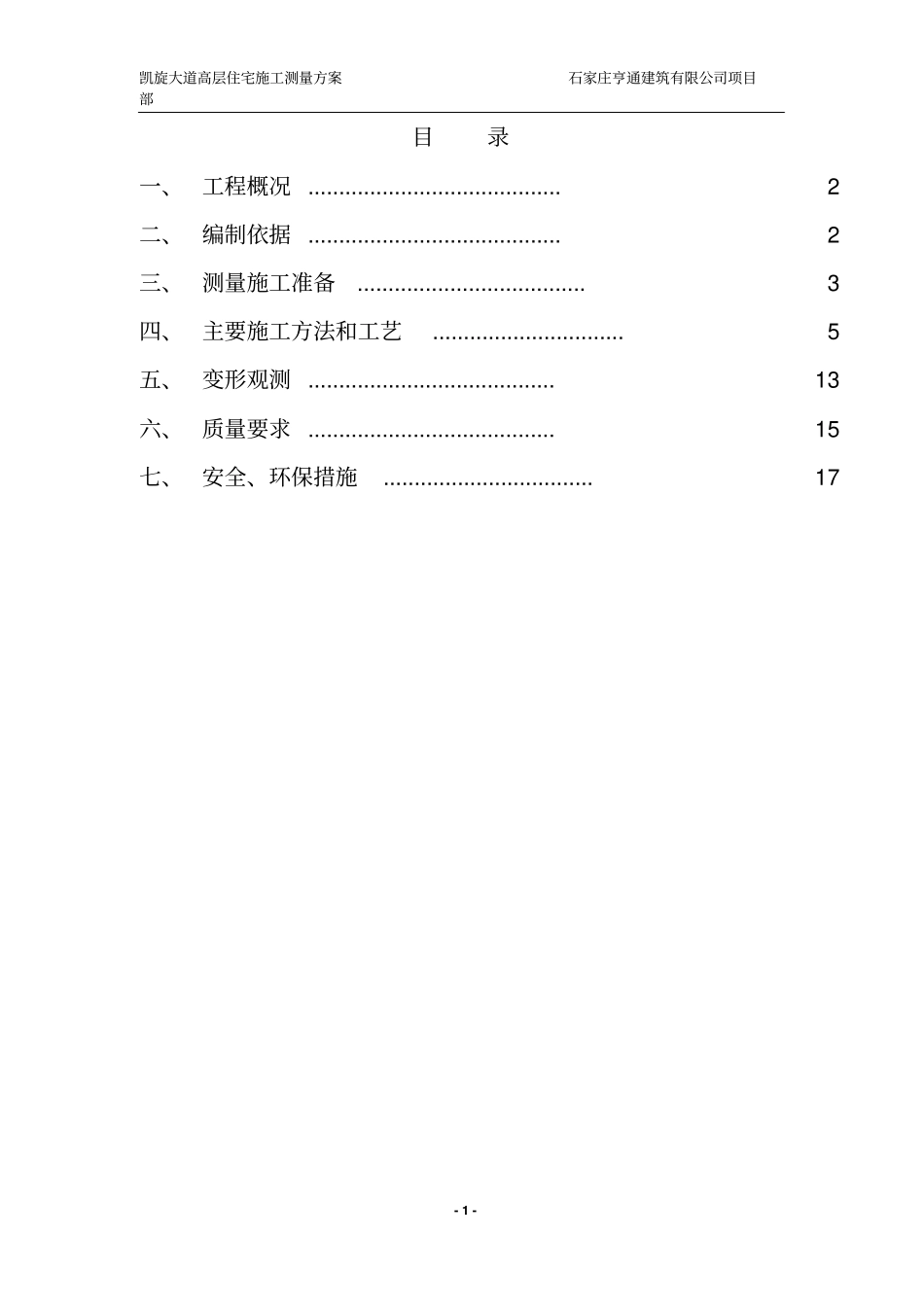

凯旋大道高层住宅施工测量方案石家庄亨通建筑有限公司项目部-1-目录一、工程概况.........................................2二、编制依据.........................................2三、测量施工准备.....................................3四、主要施工方法和工艺...............................5五、变形观测........................................13六、质量要求........................................15七、安全、环保措施..................................17凯旋大道高层住宅施工测量方案石家庄亨通建筑有限公司项目部-2-一、工程概况工程名称凯旋大道高层住宅项目二期Ⅱ标段工程地址河北省唐山市滦南县张士坎村建设单位河北俊辉房地产开发有限滦南分公司设计单位北京高能筑博建筑设计有限公司勘察单位中国煤炭地质总局华盛水文地质勘察工程公司监理单位石家庄安泰建设监理有限公司二、编制依据1.中华人民共和国行业标准《建筑变形测量规程》JGJ/T8-97;2.中华人民共和国国家标准《工程测量规范》GB50026-2007;3.《建筑施工测量技术规程》(DB11/T446-2007);4.中华人民共和国国家标准《混凝土结构工程施工及验收规范》GB50204-2002;5.河北唐山滦南凯旋大道一期总平面定位图、施工图;6.河北俊辉房地产开发有限公司滦南分公司提供的测量成果,根据C1、C2、C3、C4的测量成果对凯旋大道高层住宅项目二期二标段1#、2#楼建筑物进行定位、高程的控制及轴线和现场控制网的布设工作;根据以上规范、规程、图纸、原始坐标等要求和数据,本着“技术先进,确保质量”的原则,制定本施工测量方案,确保圆满完成本工程的施工测量任务。凯旋大道高层住宅施工测量方案石家庄亨通建筑有限公司项目部-3-三、测量施工准备3.1人员的组织本工程人员安排见下表:测量人员安排职务岗位责任总工程师工程技术组织安排,工程质量,工程进度测量放线员三名测量放线操作注:各施工队安排不少于三名测量员由项目部领导,负责各栋楼测量工作.所有测量人员需具有有效期限内测量工作岗位证书。3.2测量仪器配置为了保证建筑物楼层放线的测量精度,采用了全站仪、激光电子经纬仪、激光垂准仪、精密水准仪、自动安平水准仪等。测量仪器配置详见下表:测量仪器配置名称型号数量用途精度水准仪AL1332标高抄测±0.7mm激光电子经纬仪DE2A-L2角度测量、轴线引测2″激光垂准仪DZJ21轴线垂直引测2″塔尺5m3标高抄测±0.7mm钢卷尺50m3标高传递、量距1级钢尺5m9量距1级3.3技术准备1)测量成果坐标成果表,水准测量成果表。2)凯旋大道高层住宅项目二期Ⅱ标段施工组织设计。认真贯彻实施《凯旋大道高层住宅项目一期Ⅱ标段施工组织设计》。3)测量成果与桩位的交接凯旋大道高层住宅施工测量方案石家庄亨通建筑有限公司项目部-4-作好资料成果与桩位交接工作,并妥善保护好桩位。4)熟悉设计意图,掌握与校核图纸总平面图的校核:校核施工图上的定位依据与定位条件是否合理,建筑物外部尺寸是否交圈。建筑施工图的校核:校核建筑物的平、立、剖面节点大样图等的轴线尺寸。结构施工图的校核:对照建筑图,核对两者相关部位的轴线尺寸,高程是否对应。5)桩点坐标校核根据总平面图和河北俊辉房地产开发有限公司滦南分公司提供的测量成果通知单,用坐标反算核对边长D、方位角φ。抄测结果必须符合《建筑施工测量技术规程》(DB11/T446-2007)平面控制网测角允许误差±9″,边长相对中误差1/6000的规定。平面控制网坐标点桩点编号点号X坐标(m)Y坐标(m)1C14372674.532512905.3172C24372680.833512962.9743C34372682.296512978.2054C44372688.723513037.0556)水准点校核用附合测法对甲方给出的水准点TBM1、TBM2进行校核。允许闭合差必须符合《建筑施工测量技术规程》(DB11/T446-2007)的规定(小于等于±10nmm(n为测站数))。桩点及水准点必须在自检互检无误后,由甲方、监理签字认可下方能使用。水准点TBM1、TBM2、位置见下表:水准点控制表水准点编号点号高程(m)1TBM115.452TBM216.05采用附合测法,前、后视等长的原则,用水准仪往返两次引测到施工现场±0.000(m)标高线。并且每隔一定时间要进行联测,以作...
