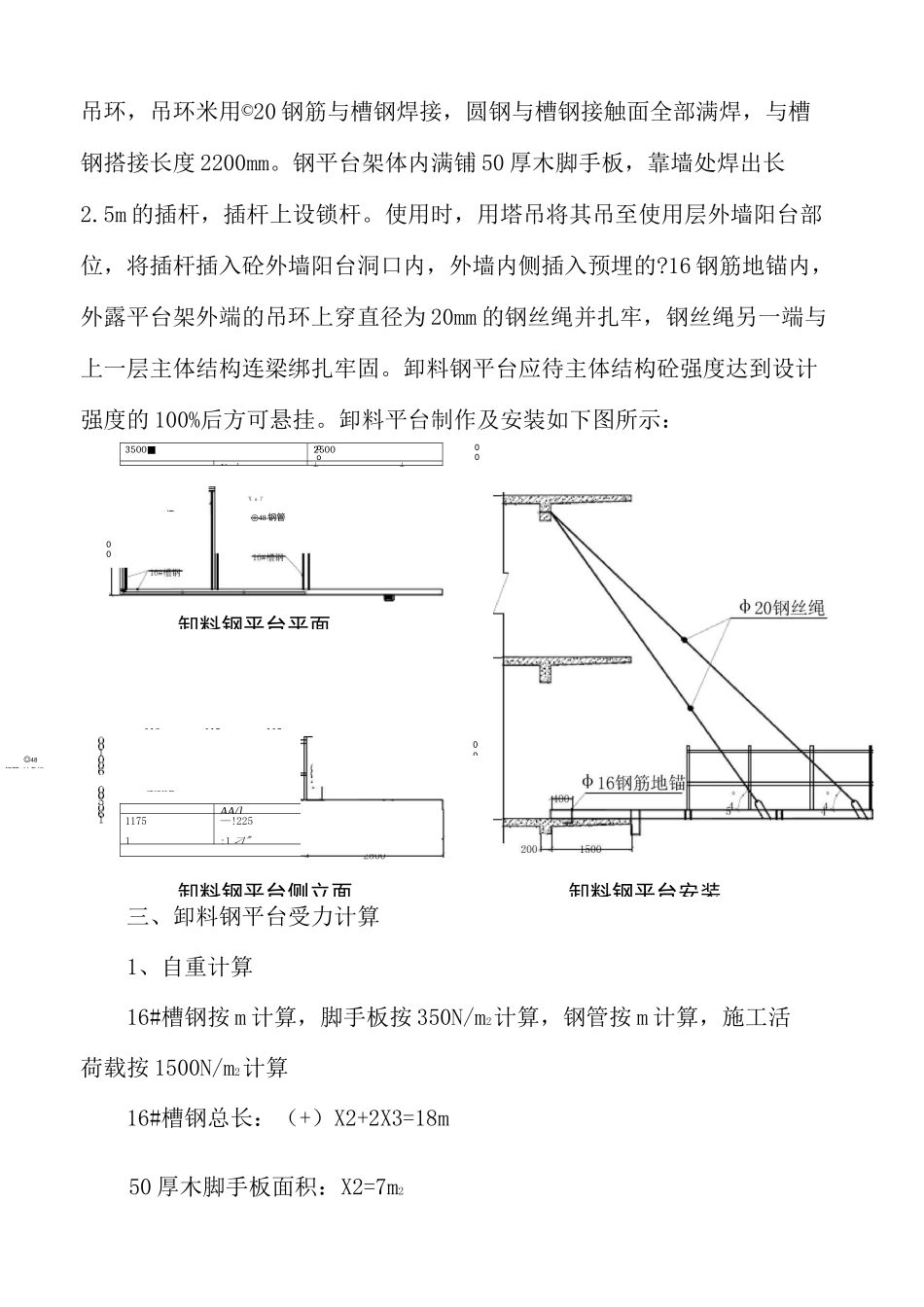

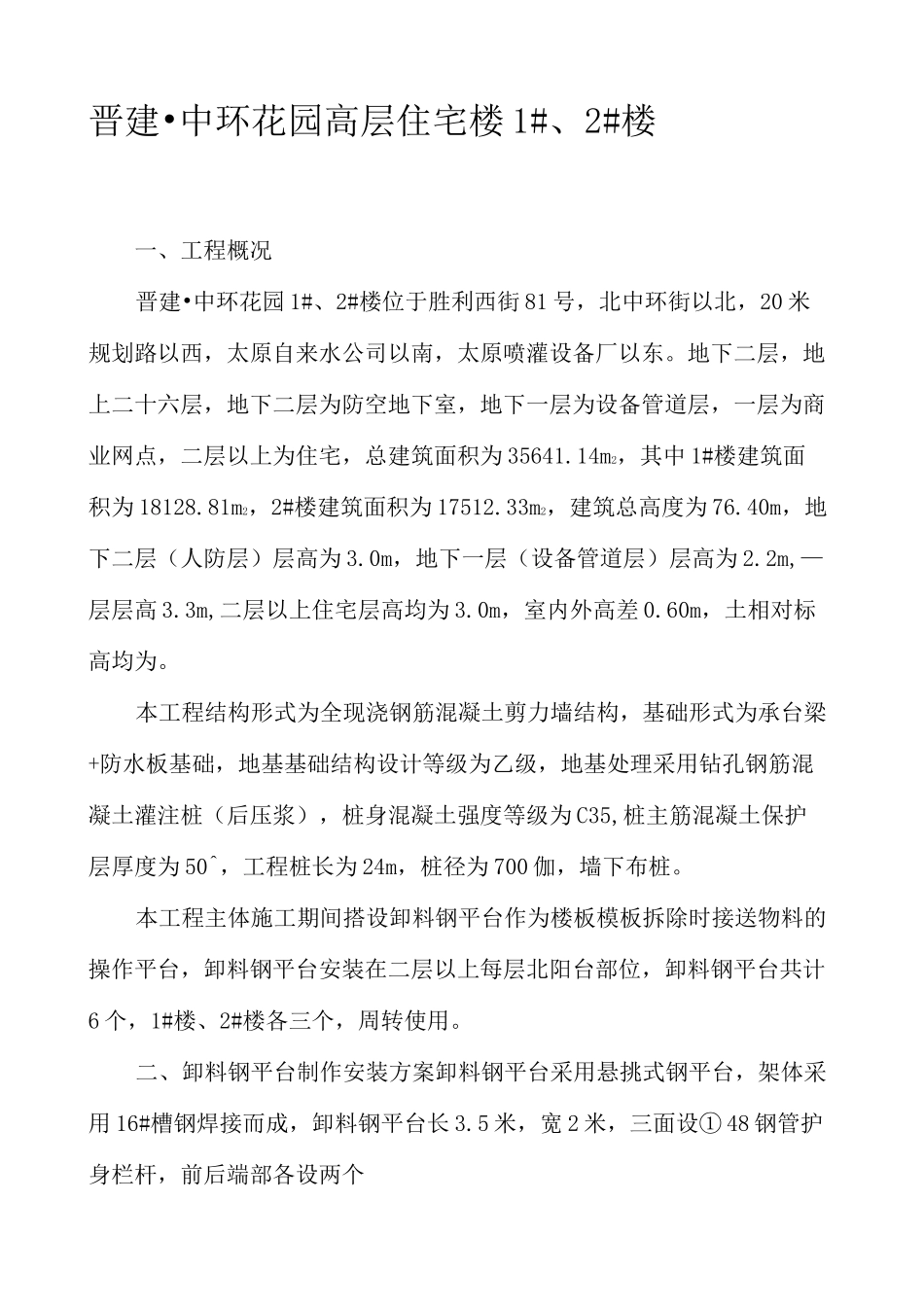

卸料平台搭设方案HENsystemofficeroom[HEN16H-HENS2AHENS8Q8-HENH1688]晋建•中环花园高层住宅楼1#、2#楼一、工程概况晋建•中环花园1#、2#楼位于胜利西街81号，北中环街以北，20米规划路以西，太原自来水公司以南，太原喷灌设备厂以东。地下二层，地上二十六层，地下二层为防空地下室，地下一层为设备管道层，一层为商业网点，二层以上为住宅，总建筑面积为35641.14m2，其中1#楼建筑面积为18128.81m2，2#楼建筑面积为17512.33m2，建筑总高度为76.40m，地下二层（人防层）层高为3.0m，地下一层（设备管道层）层高为2.2m,—层层高3.3m,二层以上住宅层高均为3.0m，室内外高差0.60m，土相对标高均为。本工程结构形式为全现浇钢筋混凝土剪力墙结构，基础形式为承台梁+防水板基础，地基基础结构设计等级为乙级，地基处理采用钻孔钢筋混凝土灌注桩（后压浆），桩身混凝土强度等级为C35,桩主筋混凝土保护层厚度为50^，工程桩长为24m，桩径为700伽，墙下布桩。本工程主体施工期间搭设卸料钢平台作为楼板模板拆除时接送物料的操作平台，卸料钢平台安装在二层以上每层北阳台部位，卸料钢平台共计6个，1#楼、2#楼各三个，周转使用。二、卸料钢平台制作安装方案卸料钢平台采用悬挑式钢平台，架体采用16#槽钢焊接而成，卸料钢平台长3.5米，宽2米，三面设①48钢管护身栏杆，前后端部各设两个3500■25001iuu1丄丄110115115AA/]11751—!225:1刁":1"门1CM:吊环，吊环米用©20钢筋与槽钢焊接，圆钢与槽钢接触面全部满焊，与槽钢搭接长度2200mm。钢平台架体内满铺50厚木脚手板，靠墙处焊出长2.5m的插杆，插杆上设锁杆。使用时，用塔吊将其吊至使用层外墙阳台部位，将插杆插入砼外墙阳台洞口内，外墙内侧插入预埋的?16钢筋地锚内，外露平台架外端的吊环上穿直径为20mm的钢丝绳并扎牢，钢丝绳另一端与上一层主体结构连梁绑扎牢固。卸料钢平台应待主体结构砼强度达到设计强度的100%后方可悬挂。卸料平台制作及安装如下图所示：三、卸料钢平台受力计算1、自重计算16#槽钢按m计算，脚手板按350N/m2计算，钢管按m计算，施工活荷载按1500N/m2计算16#槽钢总长：（+）X2+2X3=18m50厚木脚手板面积：X2=7m2W礦钢筋吊卸料钢平台平面◎48钢管护身栏杆16#槽00oo◎48钢管/护身栏卸料钢平台侧立面卸料钢平台安装0000①48钢管总长：（X2+2）X2+X9=28.8m自重计算：槽钢：G=18X二1木脚手板：G=7X350=2450N2钢管：G=X=3施工活荷载：G=1500XX2=10500N5工G=+2450++10500二2、钢丝绳验算选用4根直径为20mm的钢丝绳（钢芯），钢丝绳破断拉力取F=208KN,钢丝绳与平台面的夹角为44°，取sina=，钢丝绳的法定安全系数取【K】=10,为确保安全，钢平台两侧的钢丝绳均以一道受力作验算，其所受拉力：T=ql/2sina=X／2X==钢丝绳安全系数K二F/T=208KNX2/二V【K】=10满足要求。3、卸料钢平台载物量控制经核算，该卸料钢平台架允许载重为吨，施工中以实物量控制，其所装材料种类及数量见下表：载物量额度控制表名称规格数量备注方木100X100X400050支5KN/m3竹胶板1220X244045块m3架板250X4000X5028块m3架管①48X2500104支m3注：表中物品均为单装数量，不允许混装。四、卸料钢平台安全使用注意事项1、卸料钢平台装物必须随装随时吊走，不得长时间留置，更不得过夜。2、卸料钢平台由使用班组承包，班组长负责，不得超载，不得吊运违章物品（非上表物品均为违章物品）。3、卸料钢平台由架工负责搭设和提升及加固，卸料平台安装应外高里低，加固牢靠后办理交接验收手续后，交接给木工班组使用。4、卸料钢平台上四周临边处要严密防护，防止物体掉出引起事故；同时，班组使用后要保持架体内无杂物、干净整洁。5、卸料钢平台钢丝绳上端要与上层结构梁拉结牢固，每日上料前要安排专人检查钢丝绳是否有毛刺或损坏，有损坏和毛刺时必须立即更换。6、卸料钢平台插杆必须支撑于结构楼板或梁上，钢丝绳应与结构可靠拉结，卸料钢平台不得将外脚手架作为支撑点，其钢丝绳不得与外脚手架拉结。钢丝绳与建筑物锐角利口接触处应加软垫物，以防磨损钢丝绳。7、卸料钢平台悬挂用钢丝绳绳卡应用花篮卡子，钢丝绳搭接长度应21000mm，搭接范围内绳卡数量为4个，最后一...
