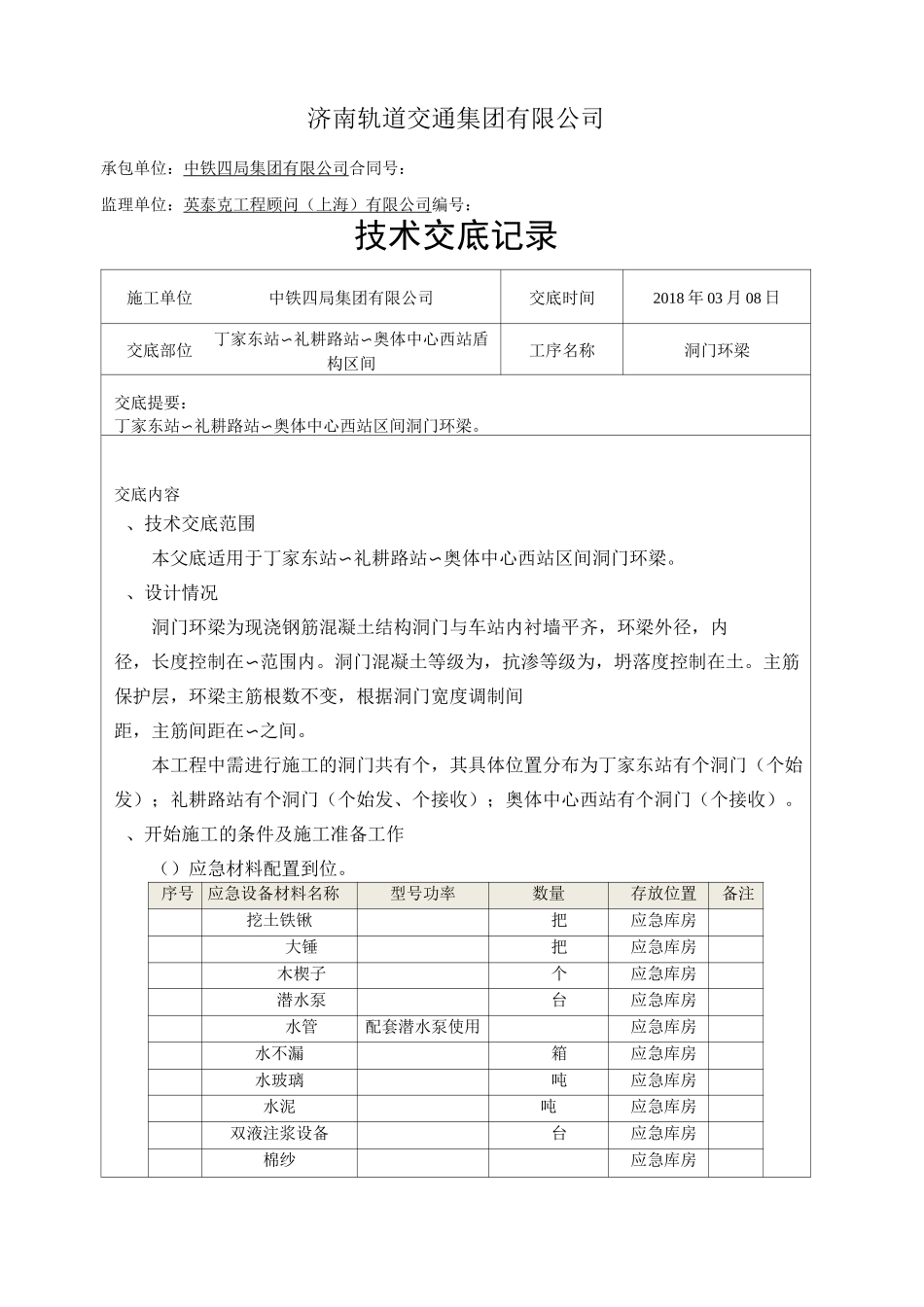

济南轨道交通集团有限公司承包单位：中铁四局集团有限公司合同号：监理单位：英泰克工程顾问（上海）有限公司编号：技术交底记录施工单位中铁四局集团有限公司交底时间2018年03月08日交底部位丁家东站〜礼耕路站〜奥体中心西站盾构区间工序名称洞门环梁交底提要：丁家东站〜礼耕路站〜奥体中心西站区间洞门环梁。交底内容、技术交底范围本父底适用于丁家东站〜礼耕路站〜奥体中心西站区间洞门环梁。、设计情况洞门环梁为现浇钢筋混凝土结构洞门与车站内衬墙平齐，环梁外径，内径，长度控制在〜范围内。洞门混凝土等级为，抗渗等级为，坍落度控制在土。主筋保护层，环梁主筋根数不变，根据洞门宽度调制间距，主筋间距在〜之间。本工程中需进行施工的洞门共有个，其具体位置分布为丁家东站有个洞门（个始发）；礼耕路站有个洞门（个始发、个接收）；奥体中心西站有个洞门（个接收）。、开始施工的条件及施工准备工作（）应急材料配置到位。序号应急设备材料名称型号功率数量存放位置备注挖土铁锹把应急库房大锤把应急库房木楔子个应急库房潜水泵台应急库房水管配套潜水泵使用应急库房水不漏箱应急库房水玻璃吨应急库房水泥吨应急库房双液注浆设备台应急库房棉纱应急库房厚钢板块应急库房（）准备好洞门圈梁施工遇水膨胀止水条、钢筋、洞门定型钢模板、钢管、注浆管、植筋胶等材料。（）机械：注浆机、砼切割机、空压机、电焊机台、钢筋切断机台、弯曲机台等。（）工具：铁锹、风、镐、插入式振动器台、铁丝刷、电钻等。（）人员：该施工过程计划小时作业，配备名管理人员，名安全员，名井接头施工人员，共计人。（）现场准备施工用电，保证照明充足。（）技术交底、安全交底交至作业层。、施工工艺洞门环梁施工工艺流程图洞门环梁施工方法（）根据现场实测尺寸，每个洞门拆除或凿除情况如下：①丁家东站〜礼耕路站区间左线、右线始发洞门负环需要全部拆除即可。250250250°洞扔钢环车站结构△v厶临边防落地斜<"临边防护soCX临边防/C车站底②丁家东站〜礼耕路站区间左线、右线接收洞门需要拆除最后正环管片即可。③礼耕路站奥体中心西区间左线、右线始发洞门负环需要全部拆除即可。④礼耕路站奥体中心西站区间左线收洞门需要切除最后正环管片4即可。⑤礼耕路站奥体中心西站区间右线接收洞门环梁实际尺寸待右线接收后确定。（）拆除防水装置和临时管片之前，应先探明管片外注浆情况。先检查近洞口环管片所有注浆孔是否渗漏水，再在需要凿除或拆除管片边引屮孔验证注浆加固情况。如果出现漏水，则继续在管片注浆孔注入双液浆封堵，若渗漏情况得不到控制，还得在地面洞门两侧进行双液注浆加固。待堵漏结束，再可拆除止水装置和临时管片。临时管片拆除后，对洞门附近的泥砂予以清除，以便后续工序的进行。（）先将洞口临时密封（翻板、帘布橡胶板等）拆除干净，先拆除封顶块，接着从上至下依次逐块吊拆出其他块管片。拆除管片时，必须保证拆一块管片，拆一块管片螺栓，管片螺栓不得多拆或全拆。打通管片吊装孔，穿入屮钢丝绳钢绳作为主吊点，管片螺栓孔作为辅助吊点进行吊拆。为了预防起吊后管片晃动的危险性，内侧纵向螺栓孔与进、出洞环管片外侧纵向螺栓孔用钢丝绳捆绑牵引。捆绑牵引后，平稳移动至垂直起吊位置，随后进行起吊。凿除采用风镐或切割施工，凿至洞门圈梁内砼表面完全出露。（4）绑扎钢筋前，洞门清理及后续钢筋绑扎等均需搭设工作平台，参照洞门破除平台搭设，主要采用048X钢管扣件式脚手架，双排钢管“田”字形搭设，四道剪刀撑，有条件时与洞门钢环焊接加固，每层平台铺设方木模板，临边设置约米高围护，并按要求挂设密目网及安全警示标识标牌。示意图如下：剪刀撑工作平台搭设侧立面示意图工作平台搭设完成后，安质部对其进行检查验收，合格后挂验收合格牌，可开始进行下道工序施工。（）洞门平台搭设完成后，立即对洞门钢环内洞门环梁接触面采用钢丝绳进行清理，割除洞门钢环上加固钢筋或型钢等，若钢环锈蚀严重则需采用手磨或铁丝刷进行除锈工作。管片端面焊接钢板同样进行清理和冲洗，确保无油污及泥水污染。（）洞门环梁钢筋进行现场加工、焊接绑扎成型，钢筋加工必...
