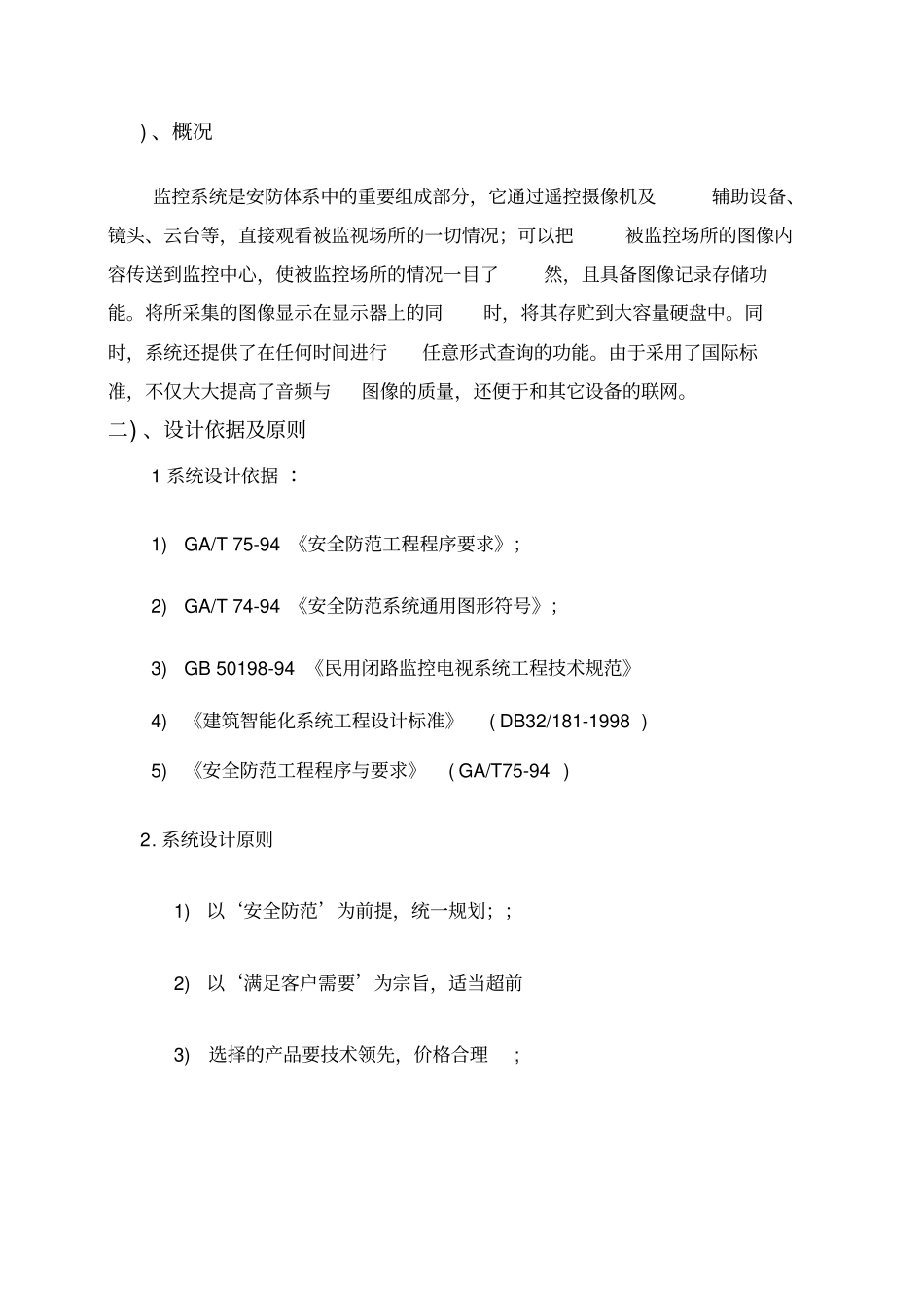

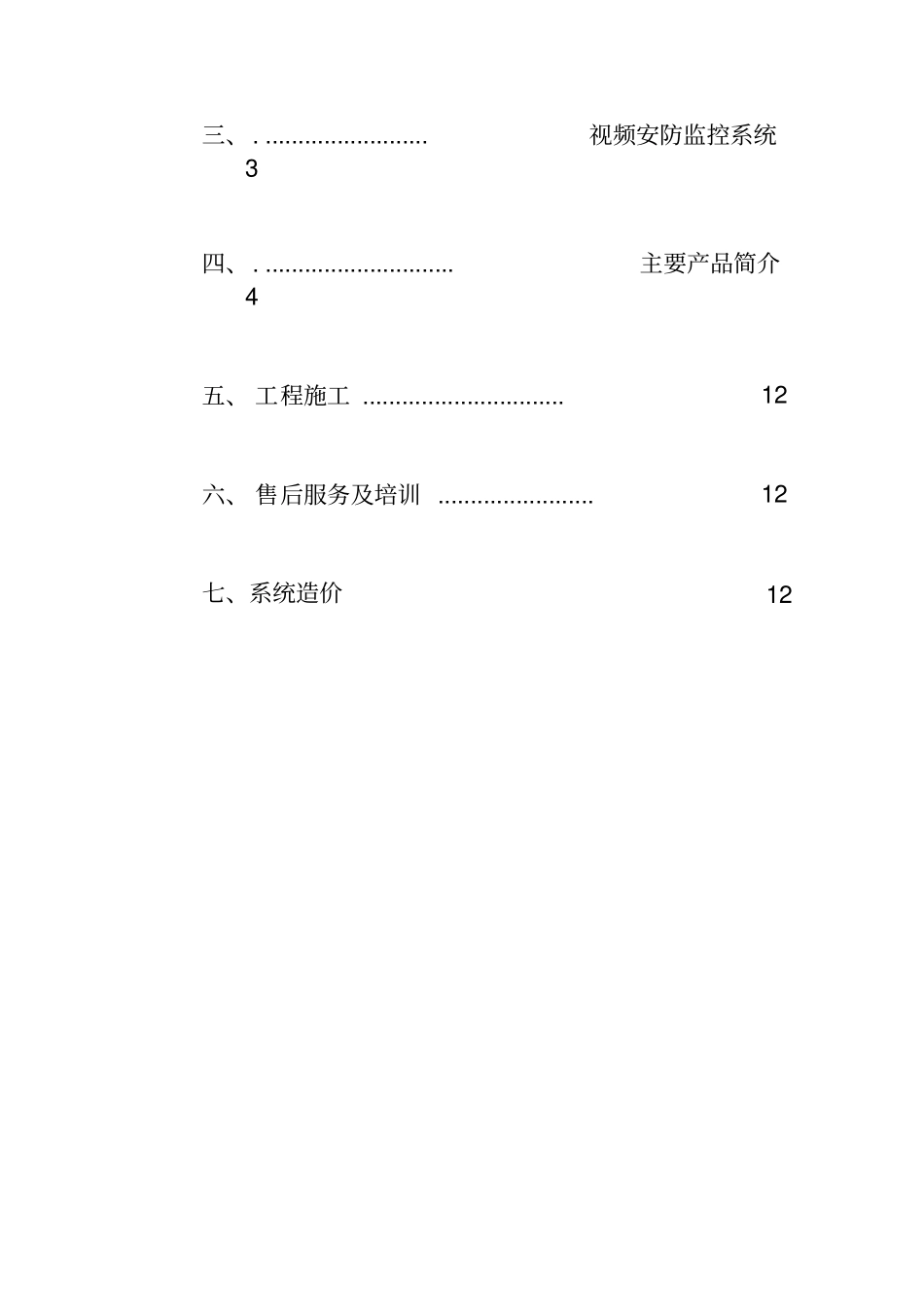

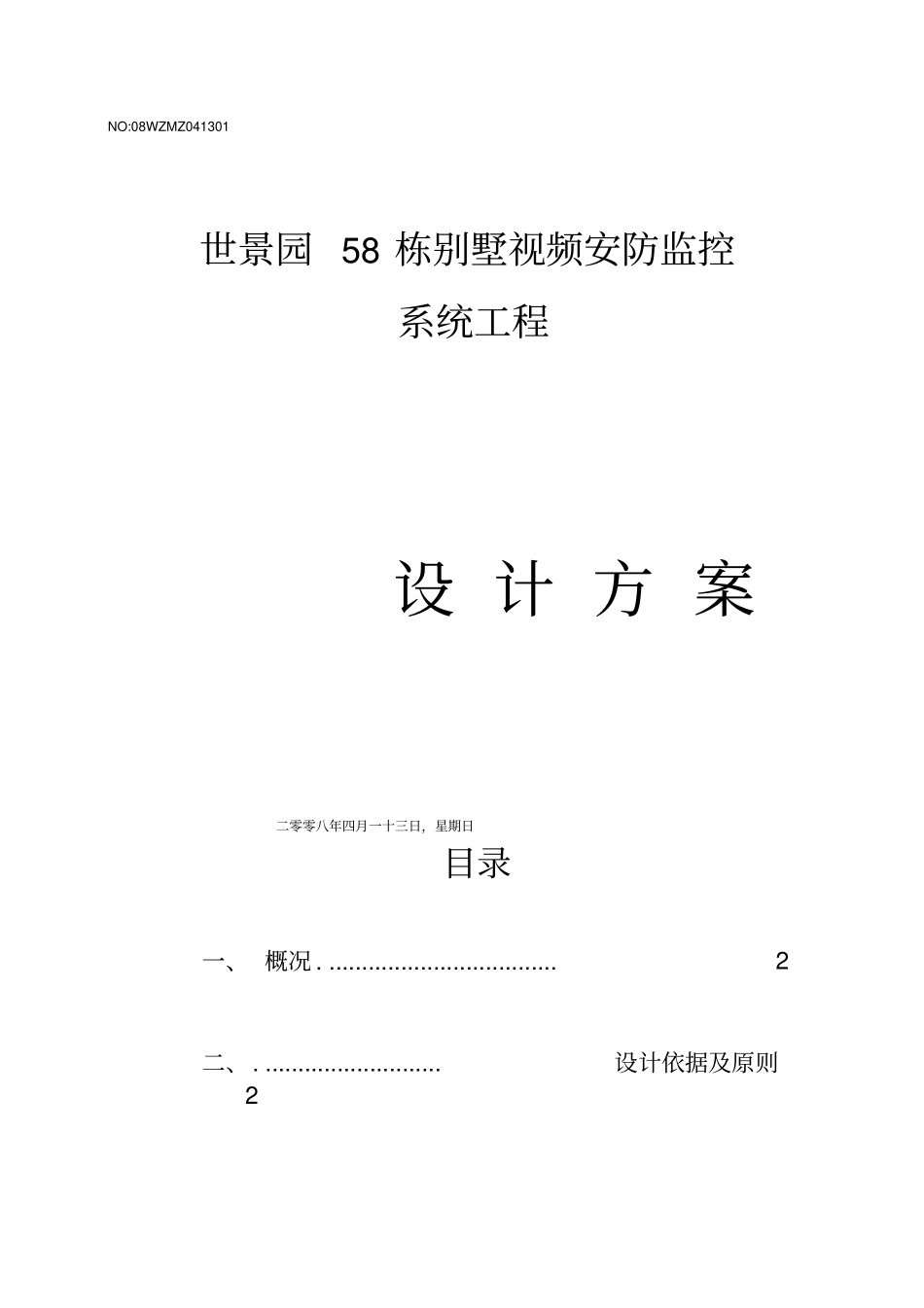

NO:08WZMZ041301世景园58栋别墅视频安防监控系统工程设计方案二零零八年四月一十三日，星期日目录一、概况....................................2二、............................设计依据及原则2三、..........................视频安防监控系统3四、..............................主要产品简介4五、工程施工...............................12六、售后服务及培训........................12七、系统造价12)、概况监控系统是安防体系中的重要组成部分，它通过遥控摄像机及辅助设备、镜头、云台等，直接观看被监视场所的一切情况；可以把被监控场所的图像内容传送到监控中心，使被监控场所的情况一目了然，且具备图像记录存储功能。将所采集的图像显示在显示器上的同时，将其存贮到大容量硬盘中。同时，系统还提供了在任何时间进行任意形式查询的功能。由于采用了国际标准，不仅大大提高了音频与图像的质量，还便于和其它设备的联网。二)、设计依据及原则1系统设计依据：1)GA/T75-94《安全防范工程程序要求》；2)GA/T74-94《安全防范系统通用图形符号》；3)GB50198-94《民用闭路监控电视系统工程技术规范》4)《建筑智能化系统工程设计标准》(DB32/181-1998)5)《安全防范工程程序与要求》(GA/T75-94)2.系统设计原则1)以‘安全防范’为前提，统一规划；；2)以‘满足客户需要’为宗旨，适当超前3)选择的产品要技术领先，价格合理;4）即要满足用户现阶段的需求，也要满足将来新技术发展的要求;5）选择的产品要性能稳定，具有较好的可靠性；6）通讯协议和接口符合国际标准；系统的设计符合用户需要，安全防范工程技术标准，具有兼容性和可扩展性、技术先进、功能完善、性能可靠、结构灵活、经济实用；系统运行安全可靠，易于维护的要求。电视信号扫描方式采用2：1隔行扫描；符合电视信号幅度：1.0Vp—p信噪比：》37dB水平清晰度：》330线灰度等级：》8级三、视频安防监控系统本系统由前端、传输、控制及显示四部分组成。视频安防监控系统、录像、录音必须同步，具有时间、日期显示记录。前端布控在别墅四部置8个快速旋转的球机，日夜不停的监视别墅周围的情况；一但报警系统发现警情，摄像机立即拍摄下来，并保存在硬盘之中。另外车库安装一个彩色红外双CCD摄像机（SH-769DL），负责对车库动向进行监视传输部分系统前端所有视频信号采用视频同轴电缆SYV-75-5进行视频信号传输，所有前端视频信号均进入网络硬盘录像机内。前端摄像机采用电源线由控制中心集中统一供电。视频同轴电缆、电源线及音频线均穿PVC管进入监控中心。RVV2X1.0控制部分前端所有视频信号通过线缆传输至监控中心，输入1台12路数字硬盘录像机中进行控制、管理和录制。数字硬盘录像机及其支撑软件，结合内部专网形成一个全数字化的监控平台。监控中心通过这一平台实现对需要区域的实时监视，并察看权限范围内的任意现场情况及观察数字硬盘录像机内的图像及回放数字硬盘录像机录下图像，并可在主人起居室设置网络分控。所有视频资料均存储1个月。所有视频信号进入监控中心，输入数字硬盘录像机进行画面处理，并在显视器上显示。视频安防监控系统通过报警系统的指示灯模块(WL-2264)与报警主机相连，以实现入侵报警与视频安防监控系统联动录像功能。显示部分数字硬盘录像机输出的信号，在1台显视器上显示，实现视频监视、监听。四、主要产品简介?嵌入式网络硬盘录像机(DS-8012HC)海康威视第三代网络硬盘录像机，DVR、DVS一体机。视频压缩标准：H.264。视频处理芯片：DSP处理器。采用集成度高、性能强、功耗低的DSP,能保持系统长时间稳定可靠的运行。典型应用：通用型设计，适合各行业、各领域的视频监控产品性能压缩处理压缩代码具有自主知识产权，压缩比高，清晰度高每路可实时每秒25帧的独立硬件压缩支持变码率、变帧率可设定视频图像质量，也可设定视频图像的压缩码流可自定义码流大小支持双码流技术动态设置编码参数支持水印（WATER-MAR技术，防止图像被修改，保证录像资料真实有效本地监控视频画面实时预览和视频信号切换、音频实时预览本地监视器上的多路回放，支持快放、慢放、倒放、暂停、单帧等回放模式,按时间...
